带安装底座的锁具锁芯传动结构件

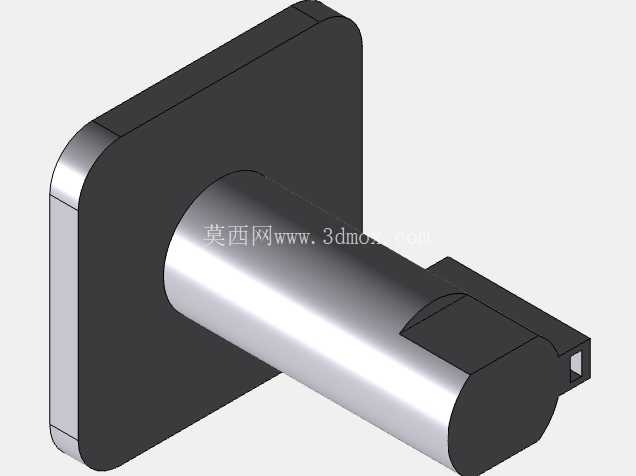

这款锁具传动结构件的设计，首先要匹配日常室内门锁、小型柜锁的实际安装场景，很多现场安装时会遇到门板厚度偏差、安装孔位公差累积的问题，所以在设计安装底座时，特意做了圆角过渡的方形安装面，四个角的R角既可以避免安装时刮伤门板饰面，也能在冲压加工时减少应力集中，降低板材冲裁后的开裂风险。底座的厚度设定参考了常规1.2-2mm厚冷轧钢板的冲压成型极限，不会因为过薄导致安装后受力变形，也不会因为过厚增加不必要的材料成本。

从功能特性来看，中间的圆柱形轴体是整个结构的核心传动部件，轴体的直径经过反复校核，既要保证转动时的抗扭强度，能承受日常开锁时的扭力输入，不会因为反复扭转出现金属疲劳断裂，也要控制直径尺寸，避免和锁体内部的其他弹子、弹簧组件发生运动干涉。轴体表面做了光亮的金属质感处理，对应的实际加工工艺可以是抛光镀铬或者精车后做表面钝化，既能提升耐磨性能，减少长期转动后的磨损量，也能降低转动时的摩擦阻力，让开锁动作更顺滑。轴体末端的异形卡位结构，是用来和锁舌的拨块配合的，卡位的尺寸公差控制在IT7级精度范围内，保证和拨块装配后没有过大的旷量，不会出现开锁时空转的问题，同时卡位处做了小的倒角，方便装配时快速对位，不需要反复调整角度就能完成组装。

设计思路上，没有采用复杂的多零件拼接结构，而是把安装底座和传动转轴做了集成式的结构设计，减少了零件数量，一方面可以降低装配工序的复杂度，生产线组装时不需要额外做轴和底座的铆接或者焊接工序，能直接一次成型后进入后续装配环节，提升生产效率；另一方面也减少了不同零件连接位置的失效风险，避免长期使用后出现轴和底座松动、脱落的问题。在安装边界的考量上，整个结构的轴向长度做了严格的控制，突出底座的轴体长度刚好匹配常规锁体的内部安装深度，不会因为轴过长顶到锁体的另一侧外壳，也不会因为轴过短导致拨块无法卡入到位，安装时只需要把底座贴紧门板的安装沉台，从背面拧上两个固定螺丝就能完成定位，不需要额外做位置调整。

实际应用中，这款结构件可以适配多种民用锁具场景，不管是室内木门的执手锁，还是文件柜、储物柜的弹子锁，都可以通过微调轴体长度和卡位尺寸来快速适配，不需要重新做整体结构的重新设计。在建模过程中，特意把所有的转角位置都做了合理的圆角处理，没有尖锐的棱角，既符合五金产品的安全设计要求，避免生产和安装过程中划伤操作人员，也能让模具加工时的刀具路径更顺畅，减少CNC加工电极时的抬刀次数，降低模具制造成本。另外，轴体和底座连接的位置做了小的过渡圆弧，这个位置是应力集中的高发区域，过渡圆弧可以有效分散转动时的应力，避免长期反复转动后在连接位置出现断裂，提升整个零件的使用寿命。

从运动逻辑来看，当钥匙插入锁芯带动这个结构件转动时，轴体末端的卡位会拨动锁舌的传动机构，完成锁舌的收回和弹出动作，整个转动过程的行程控制在90度，刚好匹配常规锁具的开锁转动角度，不会因为转动角度过大导致内部弹簧过压缩失效，也不会因为角度过小导致锁舌无法完全收回。底座上的安装孔位采用了对称设计，不管是左开门还是右开门都可以通用安装，不需要单独生产左右两种不同的版本，能有效减少生产端的SKU数量，降低仓储和管理的成本。
