八工位平行轴凸轮间歇分度传动结构

项目分类:通用机械零部件 发布时间:2025-09-16 ID:1074753
  • 八工位平行轴凸轮间歇分度传动结构
  • 八工位平行轴凸轮间歇分度传动结构

在多工位自动化装配、检测类设备的传动链设计中,间歇分度机构是决定工位切换精度与运行稳定性的核心部件,这类平行轴布置的八工位分度结构,常被应用在小零件压装、尺寸检测、小件包装等需要周向等距转位的工序段,替代传统槽轮机构实现更平稳的启停动作。从实际使用场景来看,这类分度结构的输入轴与输出轴呈平行布置,安装时不需要额外做轴系换向的转接设计,能直接适配多数卧式布局的自动化设备机架,输出端的八工位安装位可直接搭载工装夹具,每完成一次分度动作,输出端精确转过45度,刚好对应一个工位的作业位置,配合设备端的执行元件完成对应工序动作。

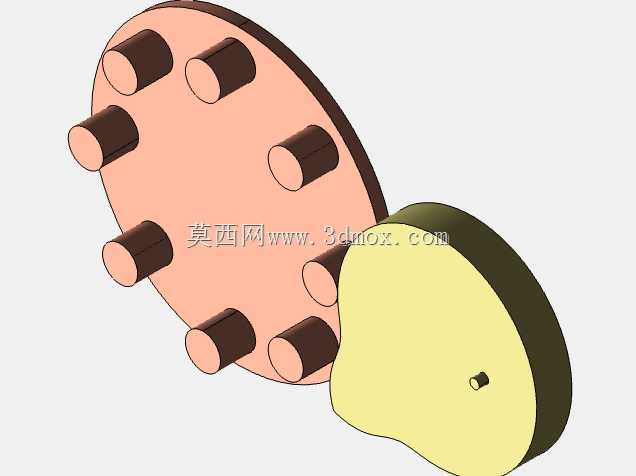

设计这类凸轮分度结构时,核心难点在于凸轮轮廓曲线的拟合精度,不同于普通盘形凸轮的等速运动规律,平行分度凸轮的轮廓需要同时兼顾啮合过程的无冲击、分度过程的速度曲线平滑、锁止阶段的定位刚性三个核心要求。实际建模过程中,凸轮轮廓需要匹配输出端转盘的滚子分布参数,八工位转盘上周向均布8个从动滚子,凸轮转动过程中,轮廓曲面依次与不同滚子啮合,推动转盘完成转位动作,当凸轮转过非推程段时,轮廓的锁止弧面会卡住对应滚子,让转盘保持完全固定的锁止状态,避免工位作业过程中出现转盘窜动。

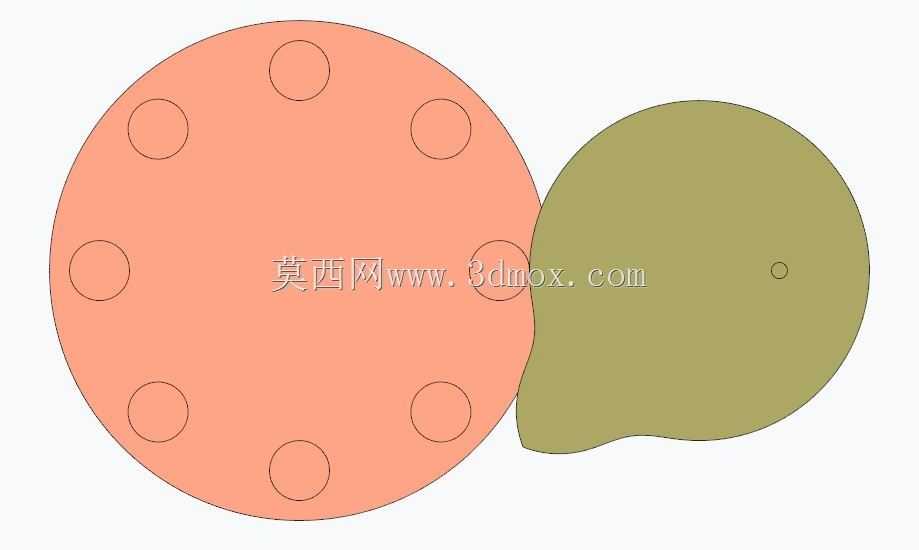

从安装边界来看,这类平行轴分度结构的整体外形为两个啮合的盘类组件,大直径的是带滚子安装位的输出转盘,小直径的是输入凸轮盘,两轴的中心距是安装时的核心控制尺寸,中心距偏差过大会导致啮合间隙过大,分度时出现反向冲击,偏差过小则会出现卡滞、转动阻力过大的问题。输出转盘的端面预留的8个均布安装孔,可直接通过螺栓连接工位工装,安装孔的节圆尺寸需要和配套工装的安装尺寸匹配,设计时通常会预留一定的沉孔深度,避免螺栓头突出转盘端面干涉周边的检测或执行元件。输入轴端通常预留键槽结构,可直接连接伺服电机或者减速电机的输出轴,不需要额外加装联轴器做轴向补偿,能进一步压缩整个传动单元的轴向安装空间。

在功能特性上,这种平行轴凸轮分度结构相比传统的槽轮分度机构,运行噪音更低,分度过程的加减速曲线更平缓,不会出现槽轮机构启动和停止瞬间的刚性冲击,在每分钟60-120次分度节拍的工况下,能长期保持稳定的分度精度,不会因为长期冲击出现滚子磨损、定位精度下降的问题。锁止阶段依靠凸轮自身的轮廓弧面实现刚性锁止,不需要额外加装定位销或者刹车机构,就能保证工位停止时的位置重复精度,适合对工位定位精度要求较高的检测、压装类工序。

实际选型适配时,需要重点关注输出端的允许负载扭矩,八工位的布置形式意味着转盘上会同时搭载8套工装,加上工件本身的重量,转动过程中的转动惯量需要和凸轮的驱动能力匹配,如果转动惯量超出设计阈值,会导致分度过程中出现过冲,停位不准的问题。另外凸轮和滚子的啮合面需要考虑润滑设计,通常在机构的壳体上预留注油孔,定期加注润滑脂降低接触面的磨损,延长整个分度单元的使用寿命。建模过程中需要重点校验凸轮轮廓和滚子的啮合间隙,保证整个转位过程中至少有两个滚子同时和凸轮轮廓接触,避免出现传动空程,影响分度精度。
