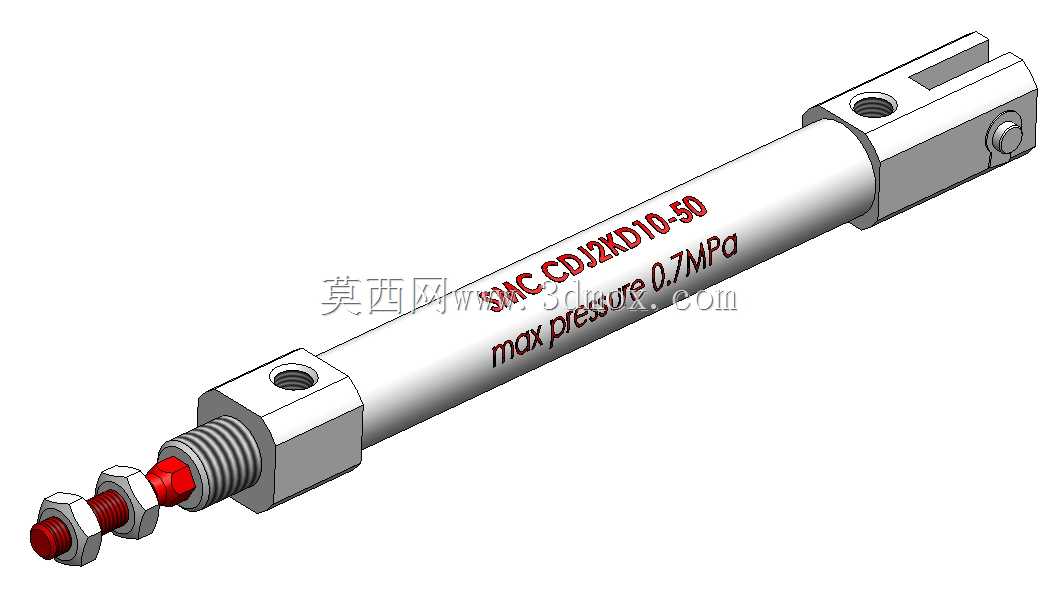

SMC型CDJ2KD10-50非旋转活塞杆气缸结构

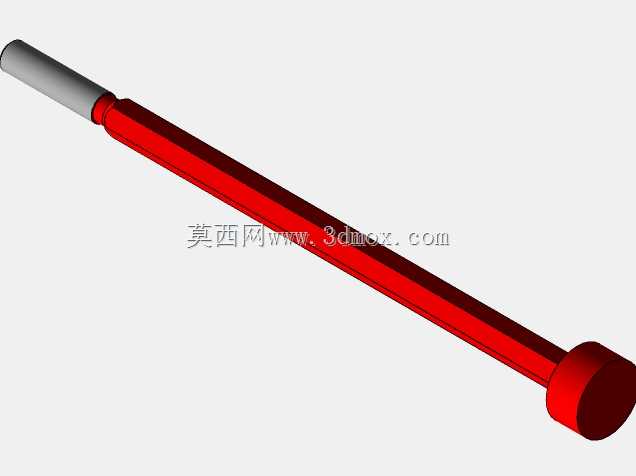

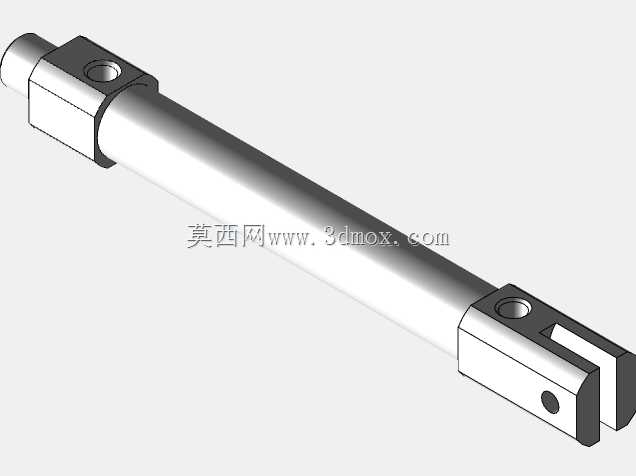

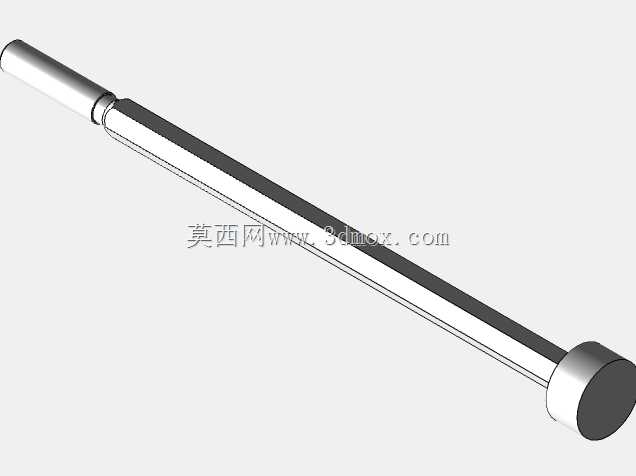

　　这款气缸缸径为10mm，行程50mm，属于CJ2系列的小型不锈钢缸筒气缸，和标准CDJ2B系列笔形气缸安装尺寸兼容的前提下，对活塞杆做了防转结构设计，活塞杆截面采用非圆结构配合端盖导向套的对应型面，从结构上限制活塞杆的周向转动，不需要额外加装导向附件就能保证活塞杆伸缩全程的周向位置精度，能省去外部导向轴、防转支架的安装空间，非常适合布局紧凑的小型自动化设备。从结构设计逻辑来看，这款气缸延续了SMC CJ2系列的轻量化设计思路，缸筒采用不锈钢薄壁管材，前后端盖采用挤压铝合金材质做硬质阳极氧化处理，在保证0.7MPa额定工作压力下结构强度足够的前提下，整体重量比同规格带导杆气缸轻60%以上，安装适配性更强。在轻工自动化装配线、小型检测工位、精密送料机构这类对执行元件活塞杆周向定位有要求的场景里，杆不回转的小型气缸一直是结构选型里的高频需求——普通笔形气缸活塞杆受活塞与缸筒间隙、密封圈形变影响，伸缩过程中会出现小幅周向转动，当执行端需要搭载吸嘴、夹爪、检测探头这类有角度对位要求的工装时，哪怕几度的转动偏差，都会导致对位失效、取放料错位、检测位置偏移等问题，这类非旋转杆气缸就是为解决该痛点设计的。

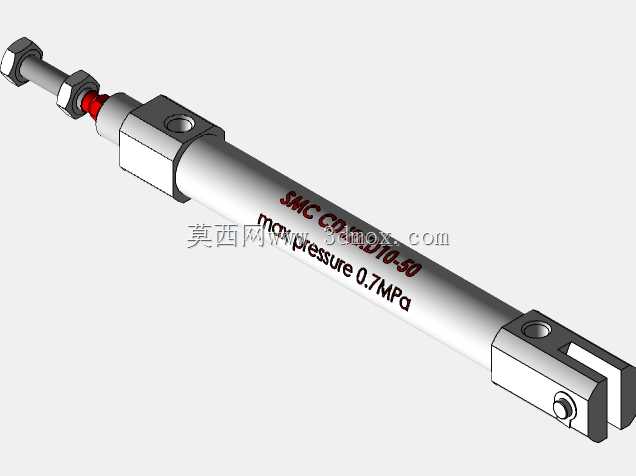

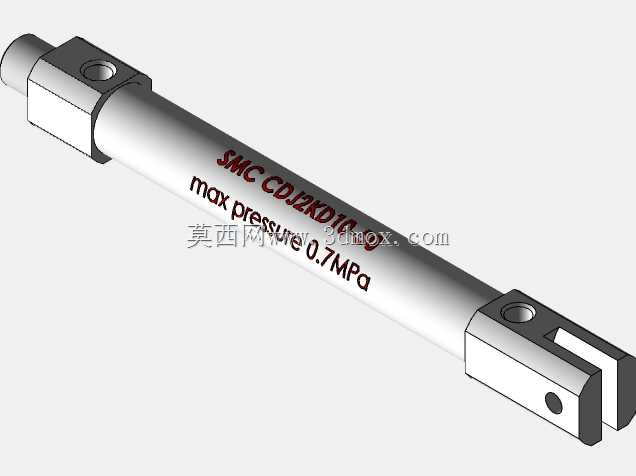

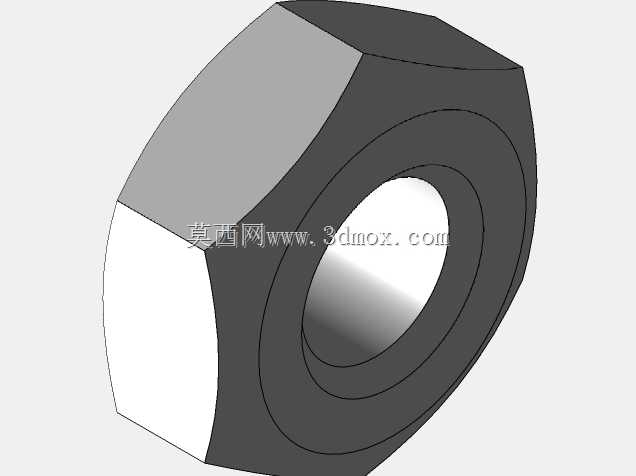

　　两端的安装结构做了通用化设计，杆端采用M4外螺纹搭配锁紧螺母，方便用户根据实际工装需求调整伸出端的安装位置，尾部采用双耳环铰支结构，既可以直接配合销轴做摆动安装，也可以搭配法兰板、脚座附件实现固定式安装，气口设置在缸筒靠近两端盖的侧面，采用M5内螺纹接口，适配常规的快插气动接头，不需要额外做转接。实际选型应用时需要注意安装边界尺寸：缸体总长度在完全缩回状态下适配50mm行程的安装距，缸体外径15mm左右，侧面安装平面的位置公差控制在0.1mm以内，防转结构的活塞杆周向转动间隙控制在0.5°以内，完全能满足小型电子零件装配、标签贴合、小型工件分选这类工位的精度要求。

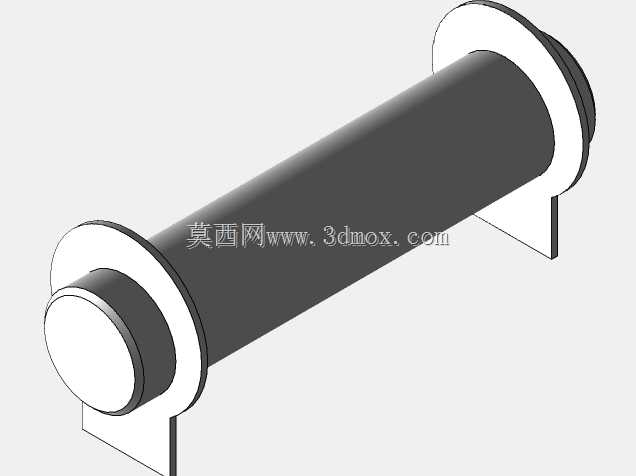

　　和普通标准气缸相比，这款非旋转杆气缸不需要额外搭配防转导杆组件，整体安装空间更小，在3C电子组装设备、小型医疗耗材生产设备、桌面型自动化工作站这类空间受限的设备里，能大幅压缩执行端的结构体积，减少设计时的空间排布压力。建模过程中需要重点关注几个配合尺寸的公差：活塞杆与端盖导向套的配合采用H8/f7间隙配合，既保证伸缩动作顺滑无卡滞，又能控制防转型面的配合间隙，避免周向窜动过大；活塞与缸筒的配合间隙控制在0.02-0.04mm之间，搭配Y型聚氨酯密封圈，保证0.1-0.7MPa工作压力范围内无内泄漏，动作响应速度能达到500mm/s以上，满足高频往复动作的工况需求。

　　另外尾部的铰支孔与杆端螺纹的同轴度控制在0.05mm以内，避免安装后出现别劲、动作卡顿的问题，缸筒侧面的两个气口位置与两端面的距离严格匹配标准安装尺寸，保证用户替换同规格标准气缸时不需要修改安装板的开孔位置，具备良好的互换性。在实际设备调试过程中，这类小型气缸的运行速度可以通过排气节流阀做平滑调节，搭配磁性开关可以直接在缸筒外壁的安装槽内固定，检测活塞的伸出、缩回位置，不需要额外加装外置行程开关，进一步简化设备的结构设计。需要注意的是，这类非旋转杆气缸的活塞杆不能承受过大的径向负载，因为防转结构的导向配合面长度有限，过大径向力会导致导向面异常磨损，缩短气缸使用寿命，当有径向负载时还是需要搭配外部导向结构使用，它的核心作用是解决活塞杆周向转动的问题，而不是替代带导杆气缸承受径向载荷。
