80mm规格三爪自定心卡盘结构设计

在常规金属切削加工场景里，不管是普通卧式车床的回转加工工位，还是立式铣床、小型数控铣床的工件装夹环节，小规格自定心卡盘都是出镜率极高的基础工装，这次拆解的80mm直径三爪自定心结构，就是针对小型零件加工场景优化的夹持部件。从实际加工的适配性来看，80mm的盘体外径刚好匹配小型台式车床、教学用铣床的主轴安装端面，不会因为盘体过大挤占工作台操作空间，也不会因为夹持范围不足无法装夹常规尺寸的棒料、方块毛坯。

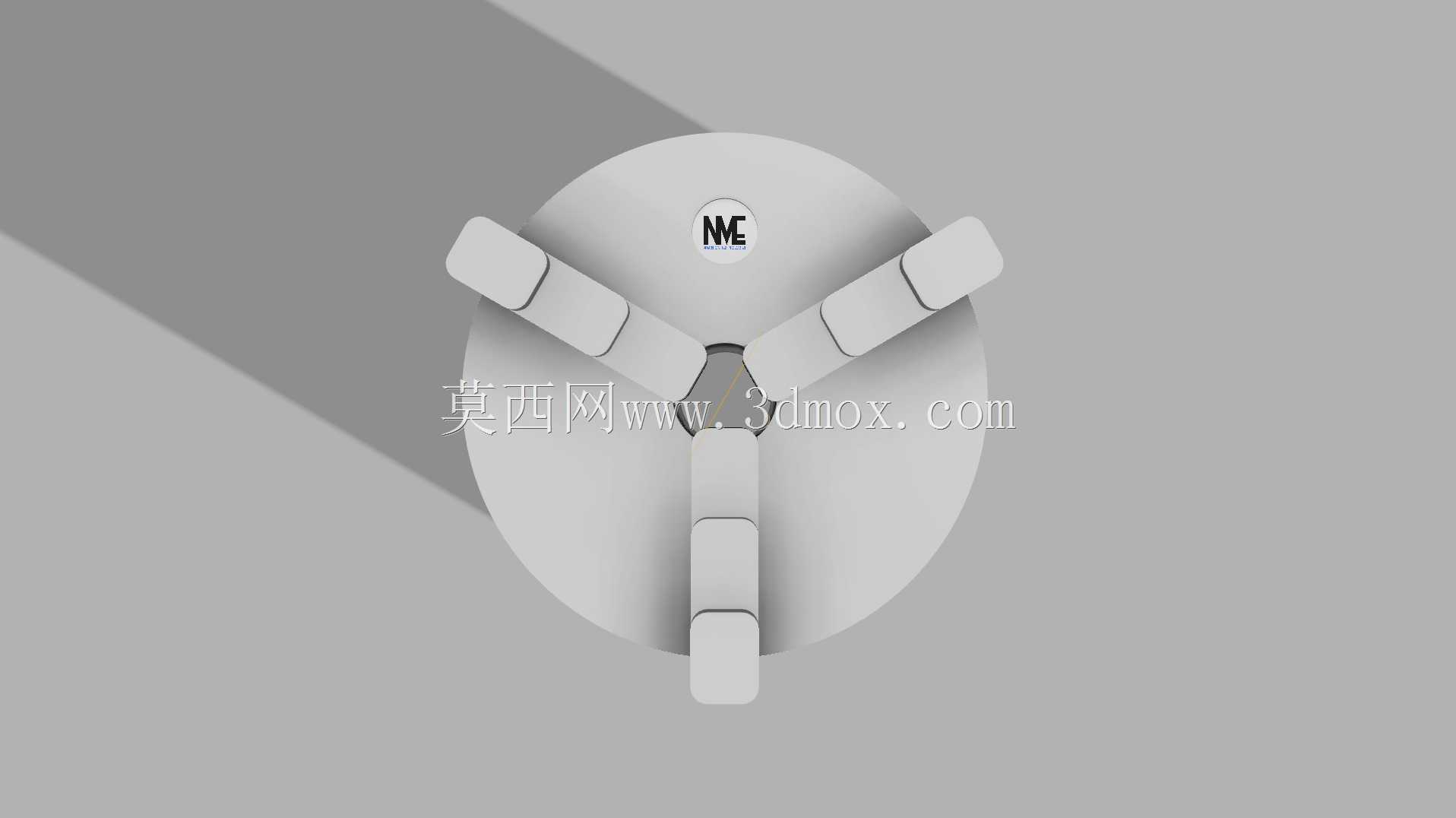

从功能逻辑上看，三爪同步运动的自定心结构，核心优势就是装夹圆形、正六边形等对称截面工件时，不需要反复找正工件回转中心，能大幅缩短单件装夹的辅助时间，这在小批量零件加工、教学实训场景里实用性极强。三个卡爪的导向槽采用等夹角120度分布在盘体端面，内部配合平面螺纹盘结构，当使用卡盘扳手插入盘体侧方的扳手孔转动时，平面螺纹会同步驱动三个卡爪沿径向做等距移动，自动将工件中心与卡盘回转中心重合，这也是自定心卡盘区别于四爪单动卡盘的核心特征。

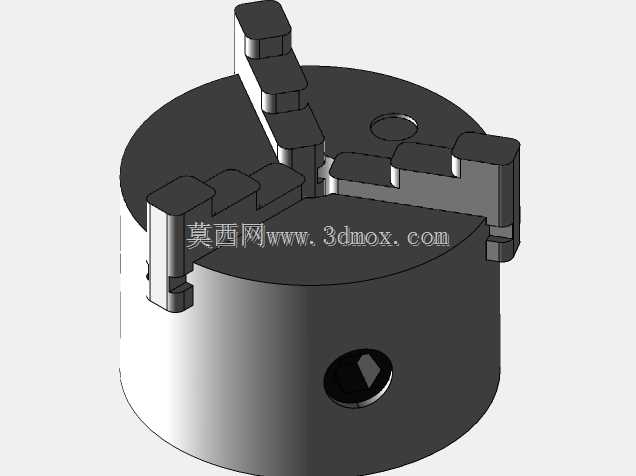

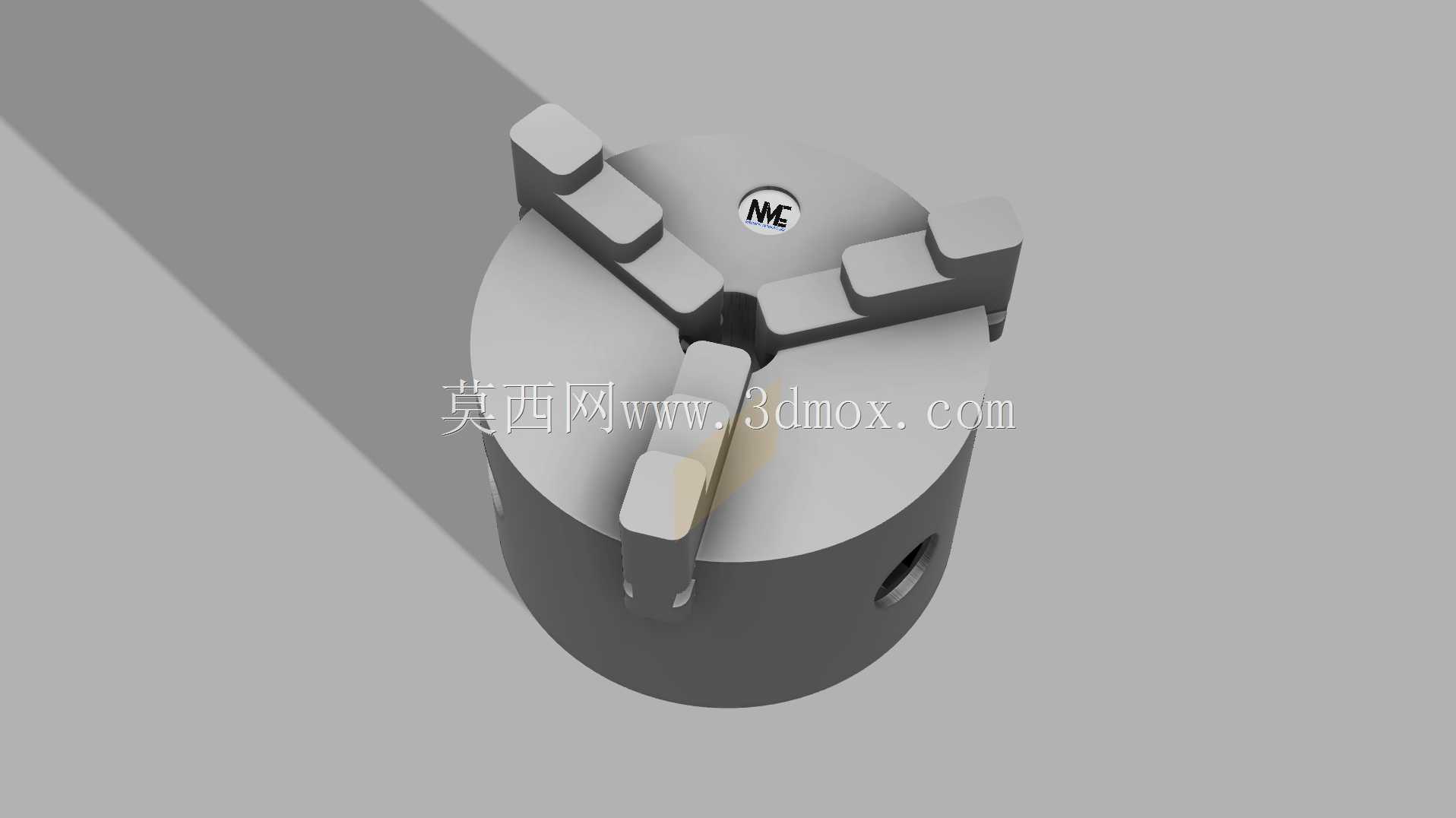

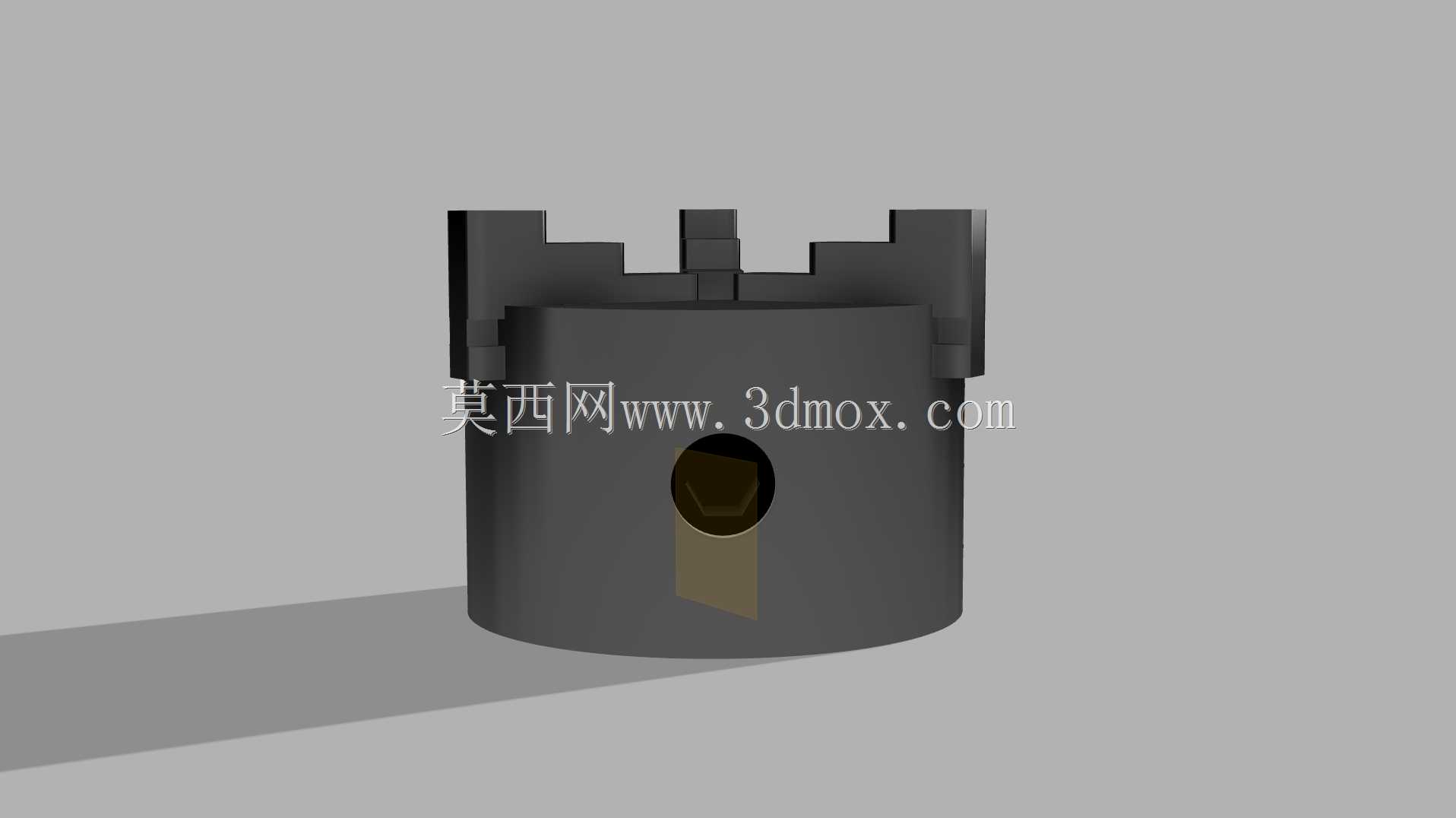

设计层面上，这个卡盘的结构做了很多适配小型加工场景的细节处理：卡爪的夹持面做了阶梯齿形结构，既可以装夹外圆面的工件，也可以反向安装卡爪撑持内孔类零件，拓展了夹持范围；盘体侧方的扳手孔位置做了沉台强化，避免频繁插拔扳手造成孔口变形，延长工装使用寿命；盘体与主轴连接的端面做了定位止口设计，安装时可以直接与主轴端的定位凸台配合，保证卡盘安装后的回转同轴度，减少高速回转时的跳动量。

从安装边界尺寸来看，80mm的盘体外径决定了它的最大外圆夹持直径通常在80mm以内，反向装爪撑持内孔的范围也控制在对应区间，整体盘体高度控制在合理范围，安装后不会让工件悬伸量过大，避免加工时出现振刀问题。在实际使用场景里，这类小规格卡盘常用来装夹直径较小的铝棒、钢棒毛坯，完成车削外圆、铣削平面、钻孔等工序，不管是职业院校的金工实训教学，还是小型加工坊的小批量零件生产，都能看到这类卡盘的应用。

结构细节上，卡爪的滑动面做了贴合平面螺纹的弧面齿形，保证传动时受力均匀，不会出现单爪卡滞的问题；盘体内部的螺纹盘采用耐磨材质设计，长期频繁松紧卡爪也不会出现过度磨损导致的定心精度下降；三个卡爪的行程做了限位设计，避免转动扳手时卡爪从导向槽内脱出，造成操作安全隐患。在铣床工位使用时，这类卡盘通常配合回转工作台或者专用法兰安装在铣床工作台上，用来完成等分零件的铣削加工，依靠自定心特性快速找正工件中心，不需要打表反复调整，能有效提升加工效率。

需要注意的是，这类自定心卡盘的定心精度通常在0.05mm到0.1mm区间，适合常规精度要求的零件加工，如果是高精度零件的精加工工序，还是需要配合软爪修磨或者四爪卡盘找正来保证装夹精度，但对于大部分小型零件的粗加工、半精加工场景，80mm三爪自定心卡盘的精度完全可以满足使用需求。另外卡盘的夹持力通过扳手的输入扭矩控制，装夹薄壁零件时可以适当控制扳手扭矩，避免夹伤工件表面或者造成工件变形，这也是实际操作中结构设计预留的操作空间——扳手孔的尺寸匹配标准卡盘扳手，操作人员可以根据工件材质、壁厚灵活调整夹紧力。

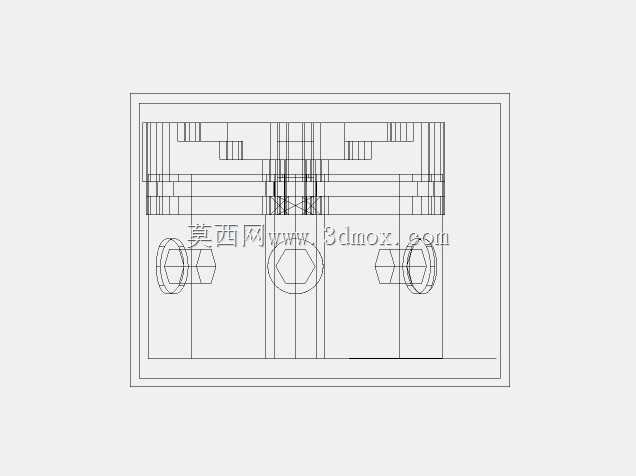

从建模还原的角度看，这个结构完整还原了卡盘的所有装配关系：盘体、平面螺纹盘、三个卡爪、限位结构、扳手孔都做了等比例还原，每个零件的配合间隙都按照实际工装的装配公差设置，既可以作为工装选型的参考模型，也可以作为教学演示的结构示例，帮助刚接触机械加工的从业者理解自定心卡盘的传动原理和结构逻辑。
