可3D打印瑞士杠杆式手表擒纵机构

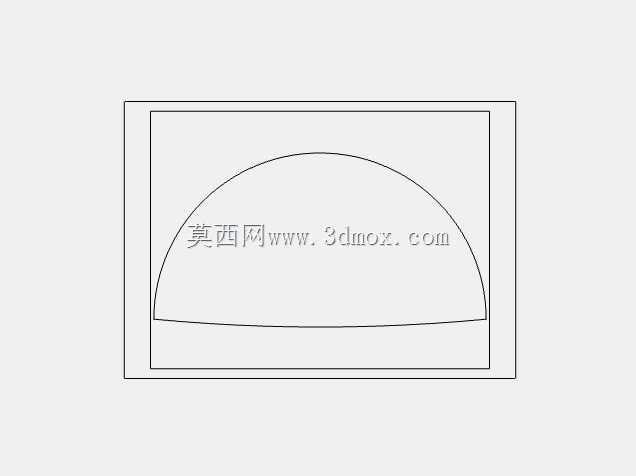

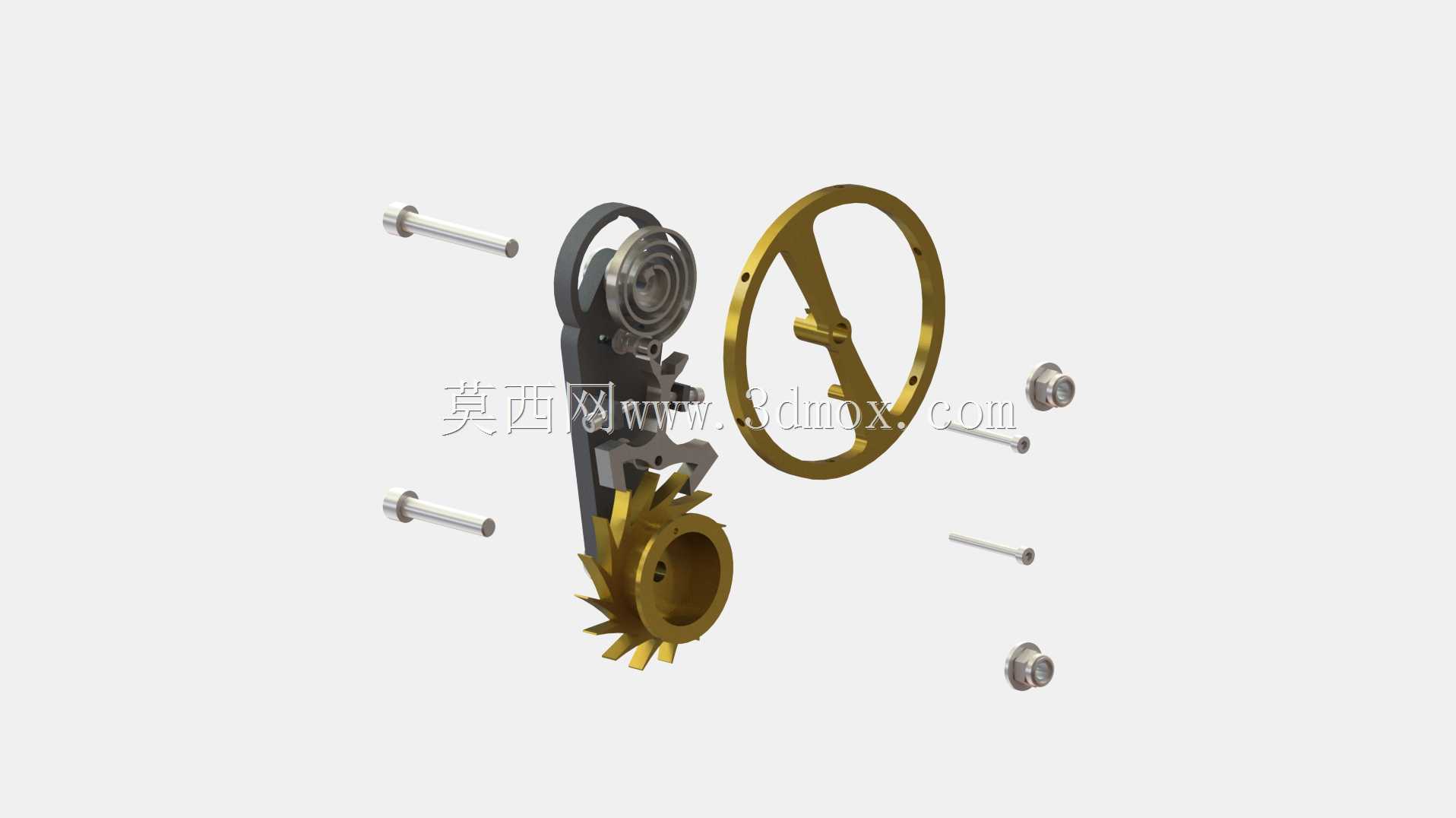

　　在精密机械传动领域，钟表擒纵机构是机械计时装置的核心功能单元，这套杠杆式擒纵结构，主要面向机械钟表原理教学、微型精密传动机构研发验证、桌面级3D打印精密机械制作场景使用，可直接用于高校机械专业精密机械设计课程的原理演示教具，也能作为微型计时装置研发的原理验证样件，还可供钟表爱好者复刻组装，直观理解机械腕表的核心调速工作逻辑。整套结构在设计阶段就做了极简零件优化，将传统擒纵机构的冗余零件做了整合删减，整套机构拆分后的零件数量控制在最低限度，所有零件的几何结构都适配熔融沉积成型、光固化成型等主流桌面级3D打印工艺，无需额外添加支撑结构就能完成打印，打印完成后仅需简单去除毛刺即可完成组装，不需要复杂的二次机加工工序。

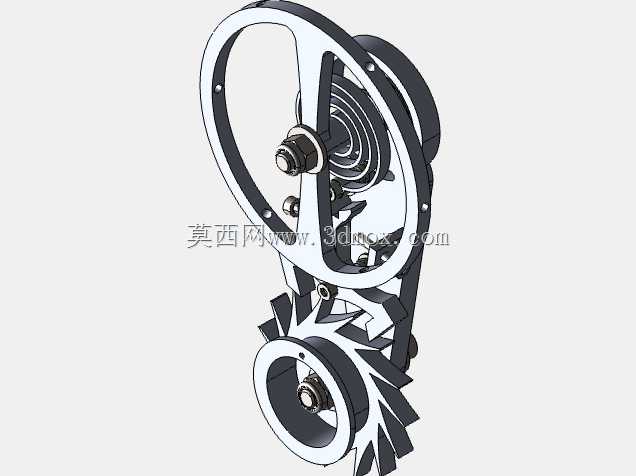

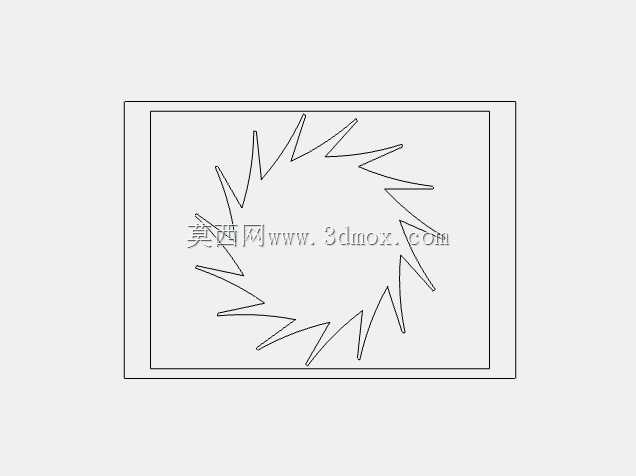

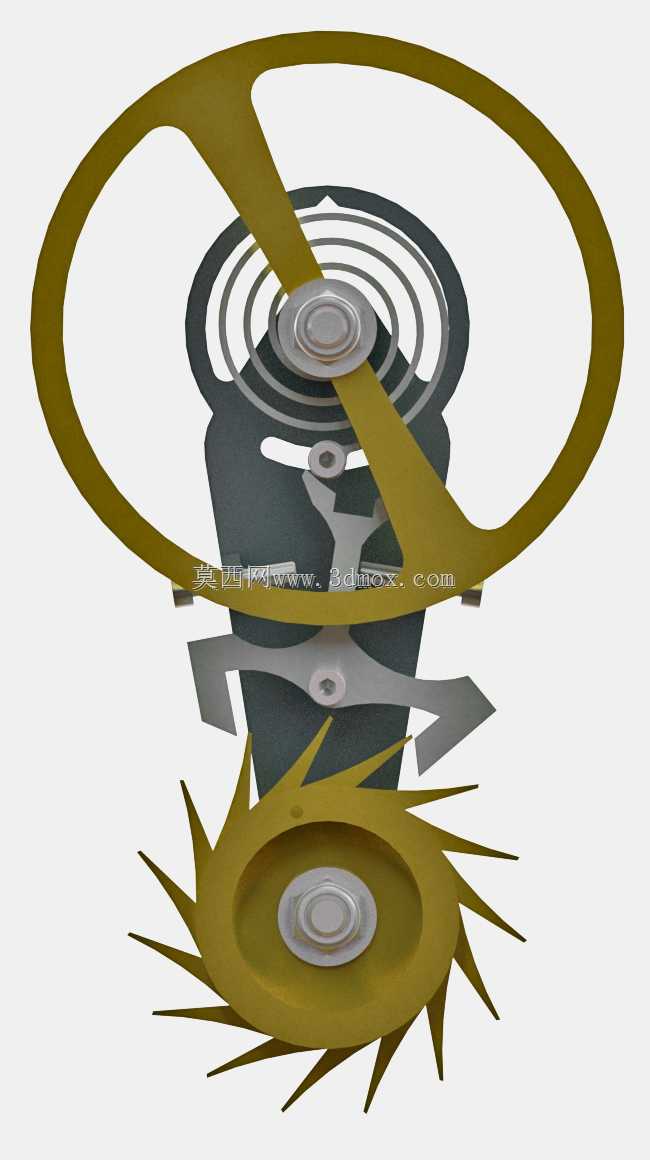

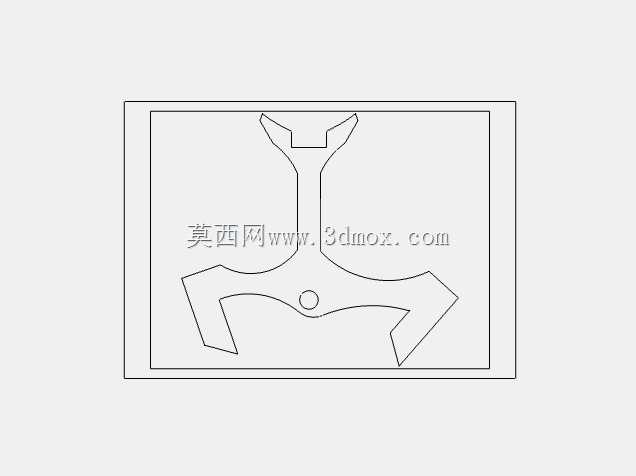

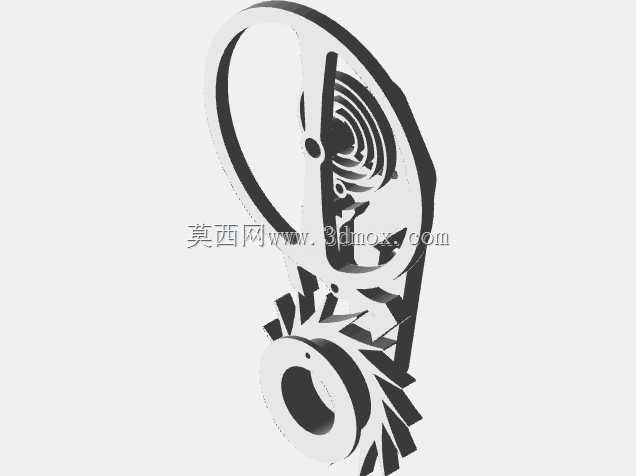

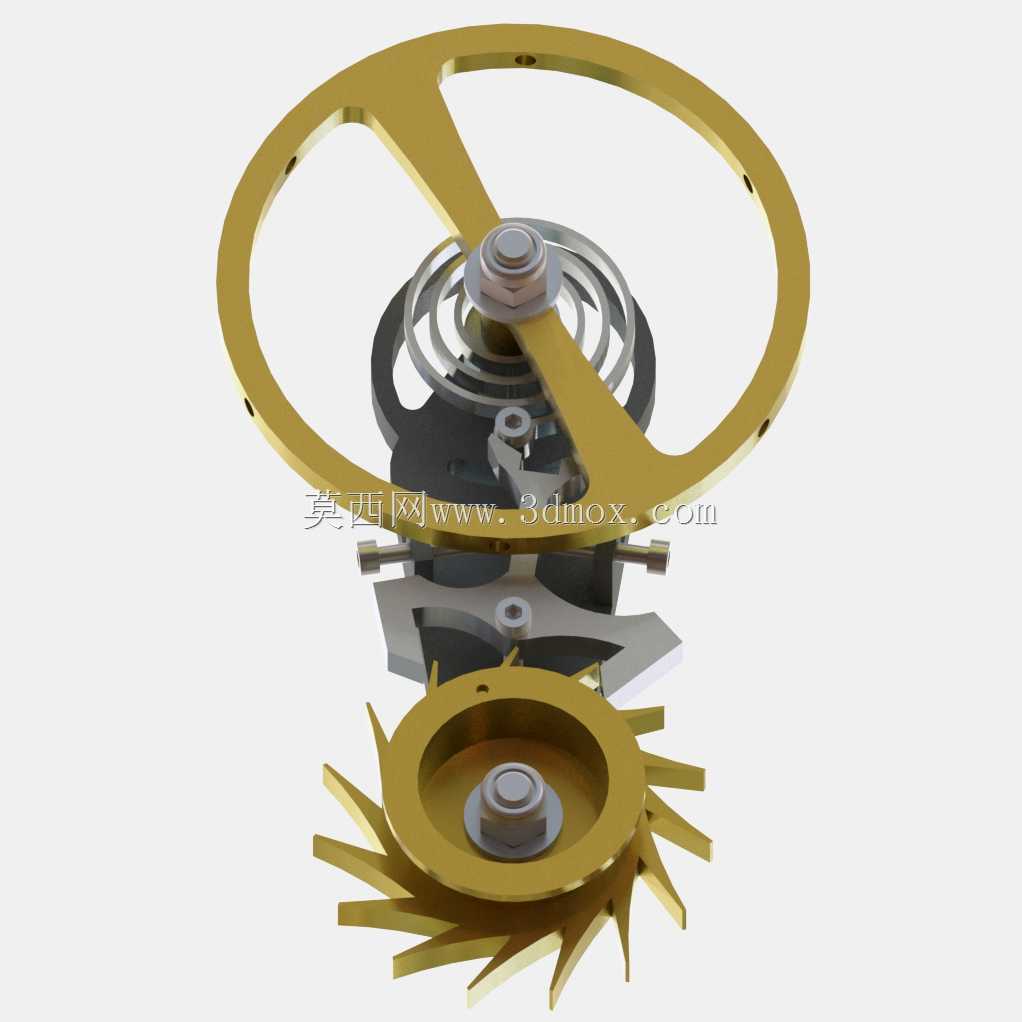

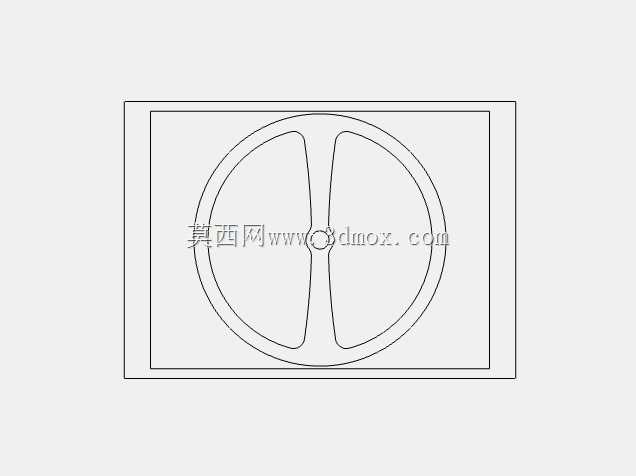

　　擒纵轮、擒纵叉以及配套的滚轮宝石几何结构，完全遵循经典钟表擒纵机构的力学设计逻辑，擒纵轮的齿形角度、擒纵叉的锁面与冲面角度都经过力学匹配，能够保证机构运行过程中能量传递的稳定性，避免出现卡齿、跳齿等运行故障。为了简化整体组装流程，设计阶段将传统擒纵机构中需要额外调校的重量配重结构直接集成在擒纵轮上，组装时不需要额外给擒纵轮添加配重块，仅依靠擒纵轮自身的结构重量就能满足运行力矩要求，大幅降低了组装调校的技术门槛。整套机构的紧固件全部采用公制标准件，选用通用的M3和M6螺丝完成各部件的连接固定，不需要定制特殊规格的紧固件，使用者可以直接从常规五金渠道采购对应的紧固件完成组装，大幅降低了组装的物料准备成本。

　　机构预留了节拍率、节拍误差以及托盘倾斜的调节余量，组装完成后可以通过微调擒纵叉的限位位置、擒纵轮的装配间隙，适配不同的动力输入力矩，满足不同运行节拍的演示需求。整套机构在垂直悬挂的工况下，依靠自身重量作为动力输入时，每下降1米的行程，可维持约30秒的稳定运行，能够完整展示擒纵机构将旋转运动转化为间歇调速运动的完整工作过程。从安装边界来看，整套机构拆分后的所有零件最大轮廓尺寸都控制在100mm范围内，擒纵轮的最大外径不超过80mm，组装完成后的整体机构轮廓尺寸紧凑，不需要占用过大的安装空间，既可以固定在小型展示台面上作为静态展示模型，也可以搭配小型动力输入组件做成动态演示装置。

　　各零件的装配公差都预留了0.2mm的3D打印工艺补偿量，即使是普通精度的桌面级3D打印机，也能打印出满足装配要求的零件，不会出现过松或者过紧无法装配的问题。擒纵叉与擒纵轮的接触位置做了耐磨结构优化，即使采用PLA等常规3D打印材料制作，也能维持较长时间的稳定运行，不会短时间内出现磨损导致机构运行精度下降。这套结构既可以作为精密机械设计的教学案例，帮助学习者理解间歇传动机构的设计逻辑，也可以作为微型精密传动机构的设计参考，为小型计时装置、微型间歇传动设备的结构设计提供可落地的参考方案，还能作为3D打印爱好者的进阶制作项目，完成后兼具展示价值与机械原理研究价值。
