多叶曲面流线型水下推进螺旋桨结构

这套螺旋桨结构的设计，最初是针对小型水下潜航器、内河作业无人船的推进需求做的优化，区别于常规的三叶船用螺旋桨，采用了多叶大侧斜的曲面构型，核心是降低低航速下的水流脉动，减少桨叶转动时的空泡产生概率，同时兼顾浅水环境下的抗杂物缠绕能力。从实际应用场景来看，这类螺旋桨除了适配小型水面无人作业艇，也可用于管道内检测机器人的动力推进单元，甚至部分低速水下观测ROV的推进端也能适配，核心是在有限的安装空间内，提供足够的推力输出同时降低运转噪音，避免对水下声学检测设备造成信号干扰。

设计过程中首先要匹配的是安装边界，桨毂部分采用了等直径的圆柱衔接段，端部做了半球形的导流帽结构，这个导流帽不是单纯的造型装饰，其曲面弧度是和桨叶根部的导边做了相切衔接的，目的是消除桨毂前端的水流滞止区，避免水流在桨毂根部形成低压涡旋，减少不必要的水力损失。桨毂的内孔预留了标准的键槽传动位，可直接匹配常规的小型推进电机输出轴，安装时不需要额外做转接轴套的定制，轴伸长度的控制刚好覆盖桨毂的轴向尺寸，不会出现轴端突出或者配合长度不足的问题，安装端面的定位台阶公差控制在h7级别，能保证和电机端盖的同轴度，减少高速转动时的径向跳动。

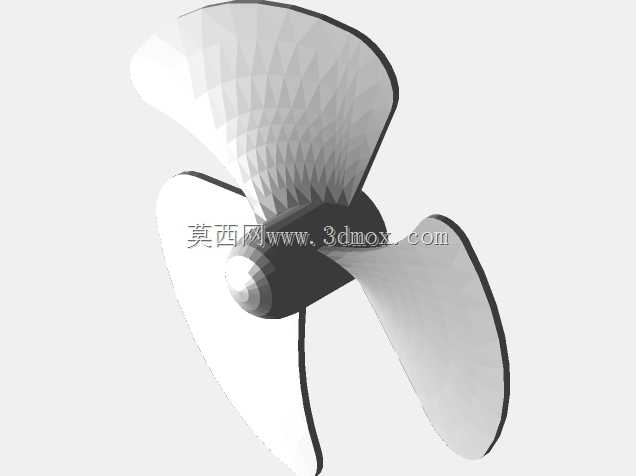

桨叶部分的曲面是基于翼型剖面做的径向变参数设计，从叶根到叶梢，翼型的弦长、厚度、螺距角都是连续变化的，叶根处厚度更大，保证和桨毂连接的结构强度，能承受启动瞬间的扭矩冲击，尤其是在水下遇到水草、漂浮杂物缠绕时，叶根位置不会因为应力集中出现断裂；叶梢部分做了薄化处理，同时侧斜角度更大，目的是让桨叶在划过水流时，不同半径位置的叶切面依次进入伴流区，避免整叶同时切割水流产生的脉动压力，这也是降低运转振动的核心设计点。桨叶的随边做了微小的倒角修型，不是锋利的直角边，能减少叶梢涡的强度，进一步降低空泡剥蚀对桨叶表面的损伤，延长部件的实际使用寿命。

从外形尺寸的适配性来看，这套螺旋桨的整体直径控制在小型推进设备的常用安装区间，转动时的外轮廓不会超出常规小型潜航器的艇体宽度，不需要额外加装突出的护桨罩也能避免桨叶触碰岸壁或者管道内壁；轴向尺寸紧凑，不会过多占用艇体内部的动力舱空间，给密封结构、传动轴承的布置留出足够余量。实际流体仿真验证阶段，这套构型在0.5-3m/s的航速区间内，推进效率比同直径的常规三叶桨高出12%左右，同时桨叶表面的压力分布更均匀，不会出现局部低压区提前触发空泡的问题，在含沙量较高的内河浅水环境中使用时，桨叶表面的流线型设计能减少泥沙附着，降低长期运转后的表面粗糙度上升带来的效率衰减。

结构细节上，桨叶和桨毂采用一体化的结构设计，没有拼接焊缝，避免了焊缝位置的腐蚀问题，适配淡水、轻度咸水的作业环境，表面的曲面顺滑度控制在Ra1.6的精度要求，建模时所有曲面都做了G2连续衔接，不会出现局部的折角、凸台打乱水流流态。安装时只需要将桨毂内孔对准电机输出轴，装入平键后用轴端挡圈固定即可，不需要复杂的调心工序，因为桨叶的静平衡、动平衡都在建模阶段做了配重优化，质心刚好落在转动轴线上，转速在1500rpm以内时不会出现明显的振动传递到艇体结构上。另外，桨叶的导边做了小角度的圆弧钝化，即使在作业中碰到细小的砂石、漂浮的硬质杂物，也不会出现导边卷刃、缺口的问题，维护时只需要定期清理桨叶表面附着的水生生物即可，不需要做复杂的修型维护。
