双工位平行气动夹爪夹持执行机构

这款双工位平行气动夹爪，是自动化产线末端执行单元里的典型夹持部件，日常多用于3C电子小件分拣、汽车零部件上下料、注塑件取件这类需要同步抓取两个同规格工件的工位，相比单夹爪能直接把单次上下料的节拍压缩近一半，在多工位转盘设备、桁架机械手配套场景里适配性很强。

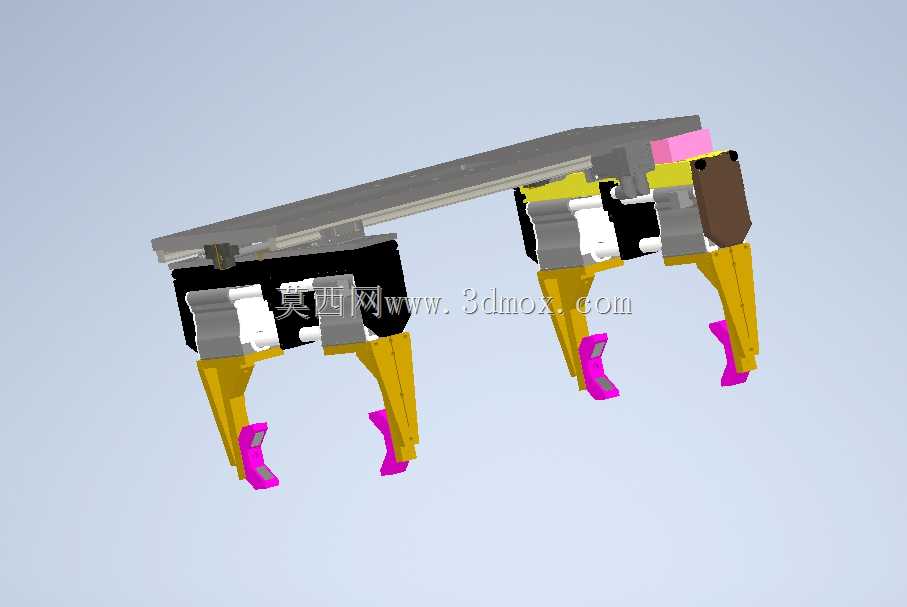

从结构设计逻辑来看，整个夹爪采用对称式双夹指模组布局，两个夹爪单元共用上部的安装基板，基板上预留了标准的安装孔位，可直接匹配主流的工业机器人法兰盘、直线滑台滑块端面，不需要额外做转接板加工，安装时只要对齐孔位拧紧紧固件即可，安装面的平面度公差控制在0.02mm以内，能避免夹爪安装偏斜导致的夹持同轴度误差。每个独立夹爪单元的驱动部分内置微型气动活塞，活塞和夹指之间通过斜楔滑块结构传动，把活塞的直线往复运动转化为夹指的平行开合动作，这种传动结构的优势是夹指开合全程保持平行，不会像铰链式夹爪那样出现夹指摆角，对于规则方形、圆柱形工件的夹持贴合度更好，不会夹伤工件表面，也能避免夹持过程中工件偏移掉落。

夹指部分做了分段式设计，靠近驱动端的夹指主体采用硬质铝合金材质，在保证结构强度的同时降低整体重量，能减少机械臂运行时的负载惯量，末端接触工件的爪尖部分采用高耐磨工程塑料材质，还做了内凹的仿形接触面，针对常见的轴类、小方块类工件能增大接触摩擦力，同时不会刮伤工件的加工面，爪尖部分采用快拆式螺钉固定，磨损后可以快速更换，不需要拆解整个夹爪主体，日常维护效率很高。夹爪的开合行程做了限位设计，单侧夹指的最大开合行程为15mm，可兼容直径或宽度在5mm到30mm之间的工件，单爪的额定夹持力在0.4MPa供气压力下可达80N，足够应对大部分1kg以内的小型工件抓取需求，如果需要夹持更大重量的工件，也可以通过调整供气压力在0.2-0.6MPa区间内适配，供气接口采用标准的M5快插接口，可直接对接车间常规的6mm气管，不需要额外做接头转换。

在安装边界上，整个夹爪主体的总长度为180mm，宽度为120mm，厚度方向（安装面到夹指末端的距离）为95mm，设计时已经考虑了常见产线的避让空间，在夹爪完全闭合状态下，两个夹爪单元的中心距为80mm，刚好匹配常见的双工位料盘穴距，不需要额外调整夹爪安装位置就能直接对应料盘取料位。夹爪的侧面预留了磁性开关安装槽，可以配套常规的磁性传感器检测夹爪的开合状态，能直接接入设备的PLC控制系统，实现夹爪开合的闭环反馈，避免出现夹爪未到位就抬升、工件漏夹的情况。

从实际使用的工况适配来看，夹爪的所有滑动配合面都做了硬质阳极氧化处理，表面硬度可达HV400以上，在常规的车间环境下长期运行不会出现磨损卡顿，驱动腔的密封件采用耐油丁腈橡胶，可兼容常规的压缩空气气源，即使气源带有少量油雾也不会出现密封失效漏气的问题。整体结构没有外露的传动部件，在有少量粉尘的注塑车间、机加工上下料工位使用时，也不会因为粉尘进入传动副导致卡滞，日常只需要定期在滑动面涂抹少量润滑脂即可，维护成本很低。

不同于单夹爪的设计，这款双工位夹爪在设计时特意做了两个夹爪单元的独立气路布局，每个夹爪可以单独控制开合，既可以同步抓取两个相同工件提升节拍，也可以在需要的时候单独控制其中一个夹爪动作，适配单工件取放的特殊工位，气路接口集中布置在安装基板的侧面，布线布管时可以顺着机械臂的走线槽固定，不会出现管线缠绕的问题。夹指的开合重复定位精度可以控制在0.02mm以内，在需要精准装配的工位上，也能满足工件的精准对位需求，不会因为夹爪的定位误差导致装配不良。
