小型立式砂带磨削加工设备结构设计

这款砂带磨削设备的结构设计，首先围绕小型加工场景的落地需求展开，常见于五金加工车间的工位旁、机加工序的末端打磨工位，以及小型五金件加工厂的批量去毛刺作业环节，区别于大型落地式砂带磨床的大占地特性，这款设备的结构紧凑性设计优先，能够适配多数小型加工工位的安装空间，不需要单独做设备基础浇筑，直接通过底部安装孔固定在标准工作台面即可投入使用，适配2000mm周长、75mm宽度的环形砂带，这个带宽规格刚好覆盖多数小型五金零件、机加工件的单次打磨接触面积，既不会因为砂带过窄导致打磨效率低下，也不会因为带宽过大造成驱动功率的冗余浪费。

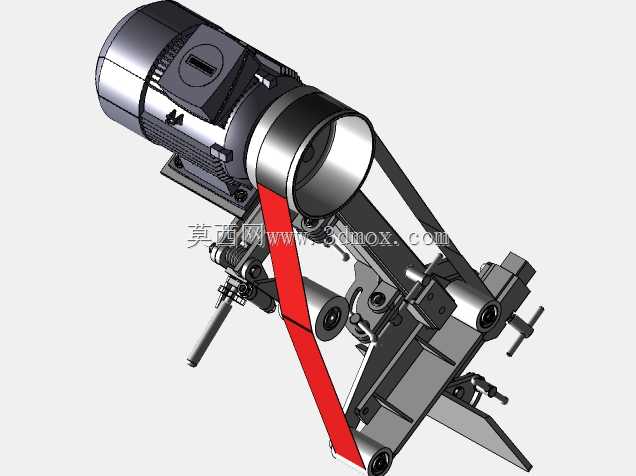

从实际用途来看，这款设备可以完成金属零件的飞边去除、焊缝打磨、平面磨抛、小角度斜面修磨、管件外圆粗磨等多类加工需求，接触轮与托板的位置设计预留了足够的操作空间，操作人员手持工件靠向砂带作业时，手臂的操作姿态符合人机工程要求，不需要过度抬臂或者俯身，长时间作业的疲劳度更低。设备的驱动单元采用侧置布局，电机输出端直接连接主动轮，减少了中间传动环节的功率损耗，同时主动轮的轮面做了微中高设计，能够避免砂带高速运转时出现跑偏的问题，张紧机构采用螺杆调节式结构，通过旋转调节手柄即可改变从动轮的中心距，快速完成砂带的更换与张紧度调整，张紧力的调节范围可以适配不同厚度基材的砂带，不管是厚基布的粗磨砂带还是薄基布的精磨抛光带，都能稳定张紧不打滑。

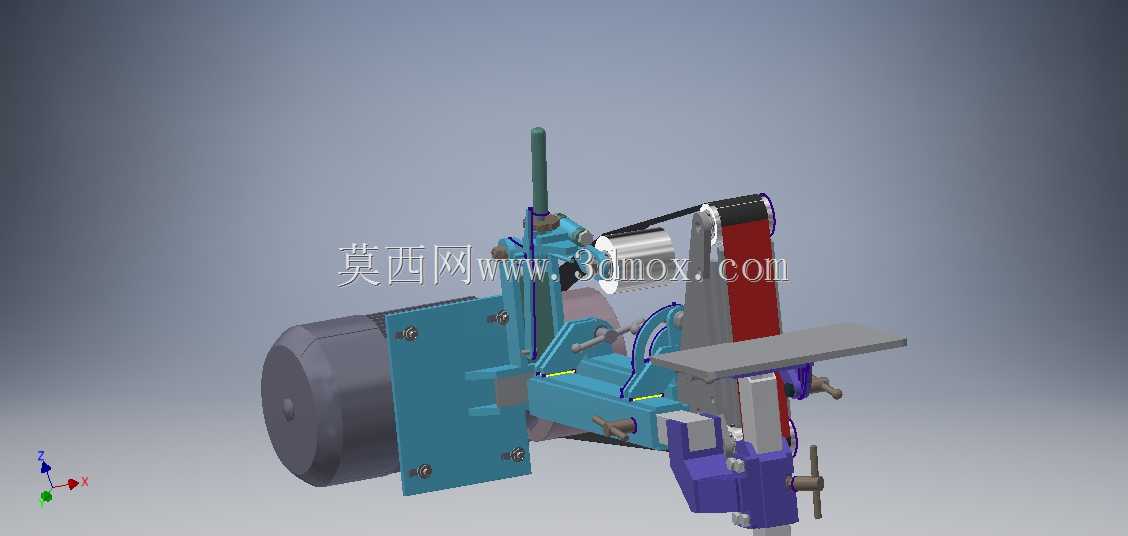

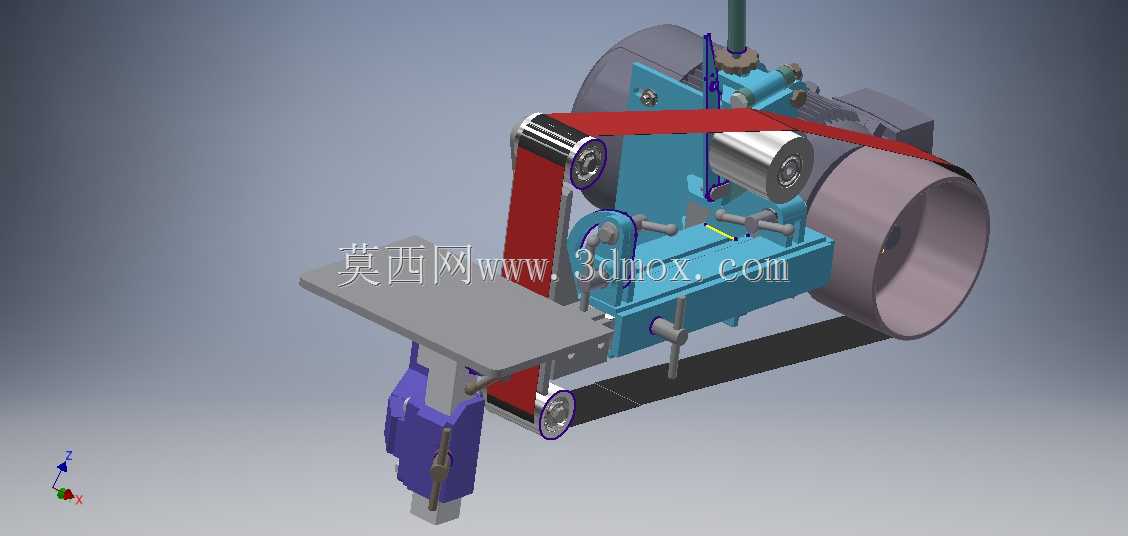

托板组件的设计采用可调节角度结构，通过锁紧手柄可以调整托板与砂带工作面的夹角，角度调节范围覆盖0到45度，能够满足不同角度的斜面打磨需求，托板的工作面做了耐磨处理，长期与工件摩擦也不会出现明显的凹陷变形，保证打磨基准的平面度。设备的防护结构设计同样贴合实际作业需求，主动轮外侧设置了半包围式防护罩，避免砂带意外断裂时甩出伤人，同时防护罩的开口方向朝向废屑收集侧，打磨产生的金属废屑会顺着防护罩的内壁导向下方的收集区域，不会四处飞溅影响工位环境。接触轮的橡胶硬度选择了中等硬度规格，既能够保证打磨时的切削效率，又具备一定的弹性，避免硬接触导致工件表面出现过深的打磨划痕，适配粗磨到半精磨的多工序加工需求。

从安装边界来看，设备整体的横向安装尺寸控制在小型工作台可容纳的范围内，底部的四个安装孔位间距符合通用工装夹具的安装标准，可以直接固定在标准钳工台、专用打磨工作台的台面上，不需要额外制作转接安装板；设备的重心靠近安装面中心位置，高速运转时的振动量控制在较低水平，作业时不会出现明显的晃动，不需要额外加装地脚固定。砂带的运行轨迹做了精准的限位设计，上下两个从动轮都带有挡边结构，即使张紧力出现小幅波动，砂带也不会从轮面脱出，设备的调节手柄都设置在操作人员容易触及的侧面位置，不需要探身到设备运转区域就可以完成张紧度、托板角度的调整，操作安全性更高。

在结构细节的处理上，所有的转动部位都加装了密封轴承，能够阻挡打磨产生的金属粉尘进入轴承内部，延长转动部件的使用寿命，设备的主体机架采用钢板焊接后整体加工的工艺，各个轮组的安装面一次装夹加工完成，保证各个轮系的平行度，从基础结构上避免砂带跑偏的问题。靠模位置的可调结构可以适配不同形状工件的打磨定位，针对小批量异形件的打磨作业，只需要调整靠模的位置就可以快速形成稳定的打磨基准，不需要每次打磨都反复找正，能够有效提升小批量零件的打磨加工效率。这款设备的设计没有冗余的复杂结构，所有的结构设计都围绕实际打磨作业的需求出发，兼顾了操作便利性、加工实用性与维护便捷性，非常适合小型加工场景下的多品类零件磨抛作业使用。
