全金属微型数控加工设备结构设计

这款全金属结构的微型数控加工设备，主要面向个人加工工坊、创客空间、小型精密零件打样场景设计，可覆盖软金属、工程塑料、薄型板材的铣削、雕刻、钻孔加工需求，适合小批量定制零件生产、教学实训操作、个人DIY项目加工等场景使用，能够在有限的桌面空间内完成常规小型加工设备的核心作业功能，解决小型加工场景下设备占地大、成本高的痛点。

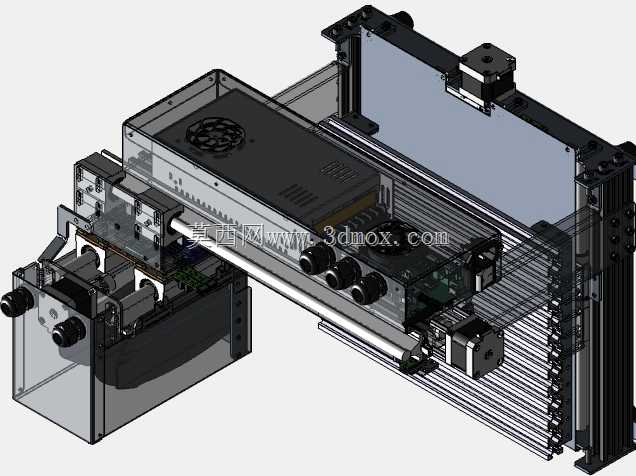

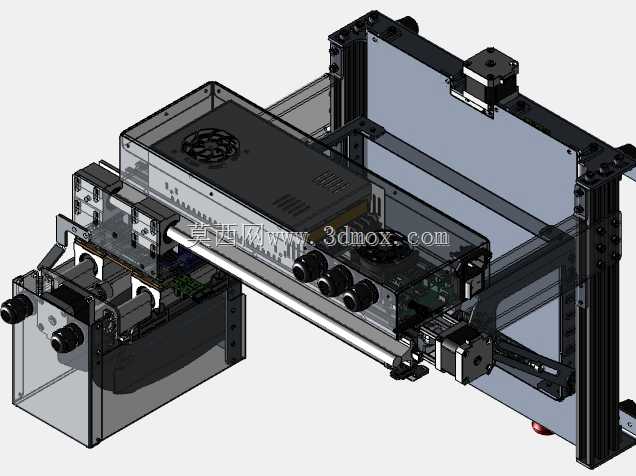

设备整体加工幅面边界为315×220×90毫米，整机所有结构件均采用金属材质设计，结构件可通过等离子板材切割、折弯工艺完成加工，无需开模或复杂的铸造成型工序，加工门槛低，适合小批量自制或本地化生产配套。整机结构采用模块化布局思路，将运动传动组件、驱动控制单元、主轴加工模块做分层集成，运动轴采用光轴导轨搭配丝杠传动的结构，保证运动过程的平稳性与重复定位精度，各轴的限位、驱动组件均做了集成式安装设计，减少零散部件的装配复杂度，装配过程无需复杂专用工装，按照装配指引即可完成整机搭建。

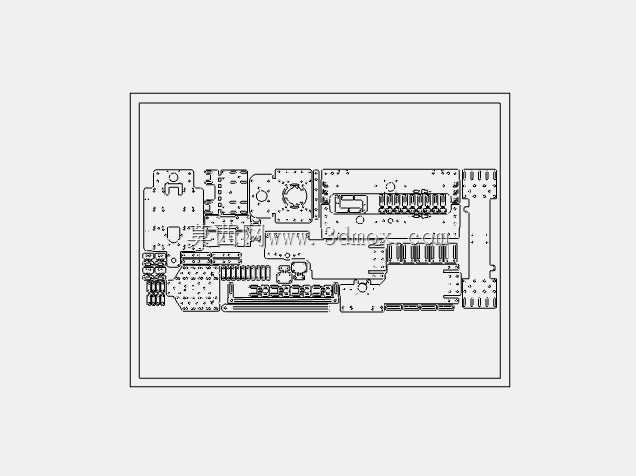

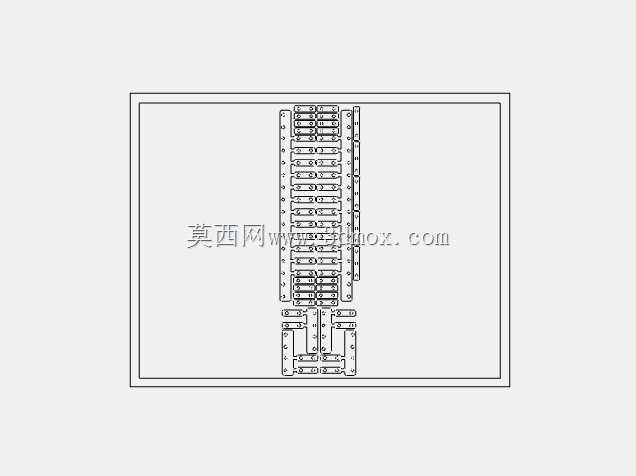

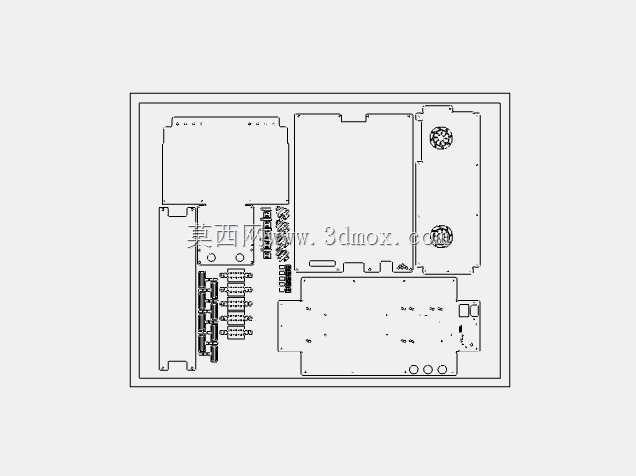

设计阶段采用全参数化建模思路，所有结构件的安装孔位、配合公差均做了统一适配，各部件之间的连接采用标准紧固件，无需定制特殊连接件，降低配件采购难度。结构设计阶段充分考虑了钣金加工的工艺特性，所有折弯边、切割孔位均符合等离子切割、折弯加工的工艺要求，避免出现无法加工的锐角、过小工艺孔等问题，同时预留了控制卡、主轴驱动模块的安装位，电气元件的走线空间做了专门规划，避免走线与运动部件产生干涉。

设备的整机成本控制在较低区间，设计文件中配套了完整的材料清单，对应供应链资源可直接对接采购，减少选型与找料的时间成本。在结构细节上，设备的外壳与支撑结构采用一体化钣金设计，既保证整机结构刚性，又能对内部运动、电气部件起到防护作用，避免加工过程中切屑飞溅带来的安全隐患；主轴安装位做了可调节设计，可适配不同功率的高速主轴，满足不同材质的加工需求；各运动轴的端部分别设置了硬限位与原点开关安装位，可配合控制系统实现回零、硬限位保护功能，避免超程运行带来的结构损坏。

从实际使用角度出发，这款设备的安装边界可适配常规工作台面，无需专门做地基固定，放置在水平稳固的桌面即可完成安装调试，整机重量控制在单人可搬运的区间，方便根据使用需求调整摆放位置。传动部件的安装座做了预紧调节结构，装配时可根据实际装配精度调整导轨、丝杠的预紧力，补偿加工与装配带来的误差，保证运动精度。电气舱采用独立分隔设计，将控制板、驱动模块与加工区域做物理分隔，避免加工产生的切屑、粉尘进入电气舱造成元件短路，同时电气舱预留了散热通风位，可搭配散热风扇保证长时间运行时的元件温度处于合理区间。

在加工适配性上，该设备可满足小型零件的精密加工需求，针对手板制作、小型治具加工、工艺礼品雕刻、PCB板铣削等场景都能适配，相比大型工业机床，其占用空间小、能耗低、操作门槛低，适合非大规模量产的加工场景使用。结构设计中充分考虑了后期维护的便利性，所有易损部件均采用标准件，磨损后可直接采购替换，无需定制专用配件；各运动轴的润滑点做了外露设计，日常维护时可直接加注润滑脂，无需拆解大量结构件。整体结构没有采用复杂的铸造机身，全部采用板材加工成型，在保证机身刚性满足小型加工需求的前提下，大幅降低了制造难度与制造成本，让个人用户、小型工作室也能搭建属于自己的数控加工设备。
