3D打印机用ChilledPrusa改进型皮带固定夹

在桌面级FDM3D打印机的传动系统里，同步带的张紧固定效果直接决定了X、Y轴的运动精度，长期运行中如果固定件出现形变、打滑，会直接导致打印件层纹错位、尺寸偏差，甚至出现丢步的问题。这款皮带夹是针对RepRap Mendal Prusa V2机型的原有皮带固定结构做的优化改型，核心解决原有固定件刚性不足、长期受力后易出现蠕变的问题。

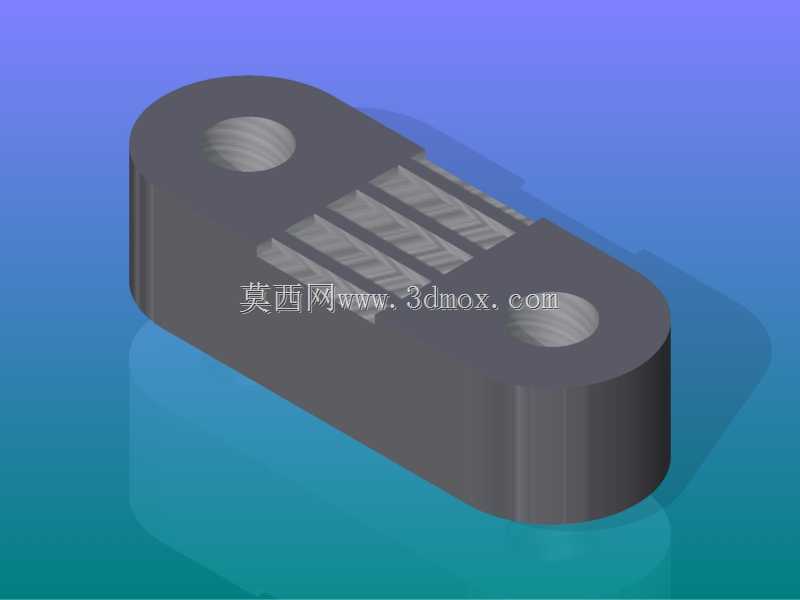

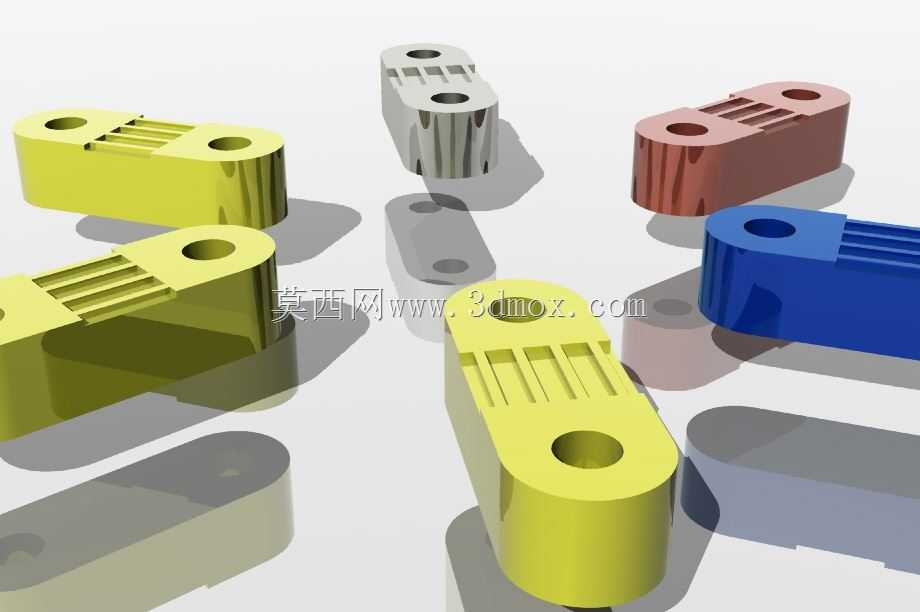

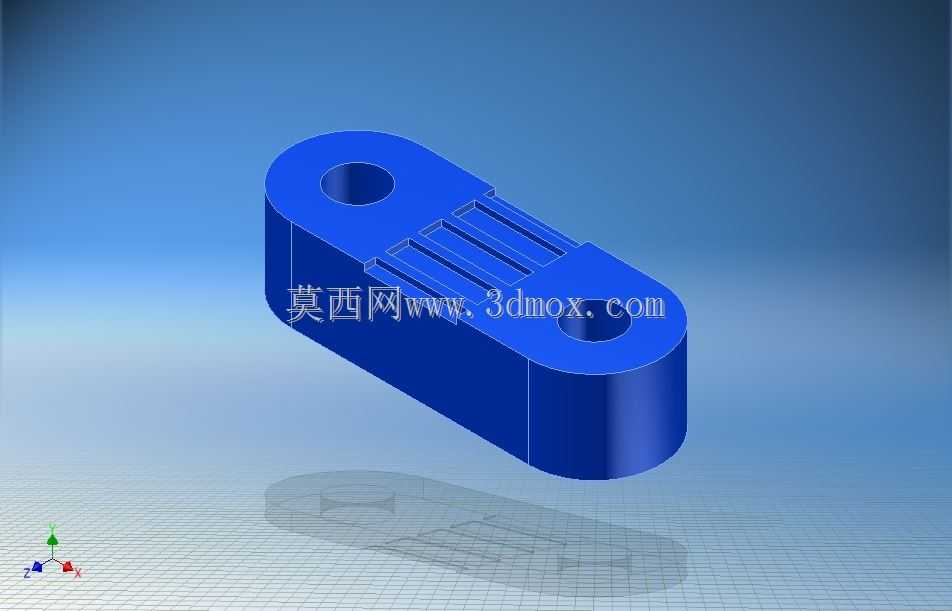

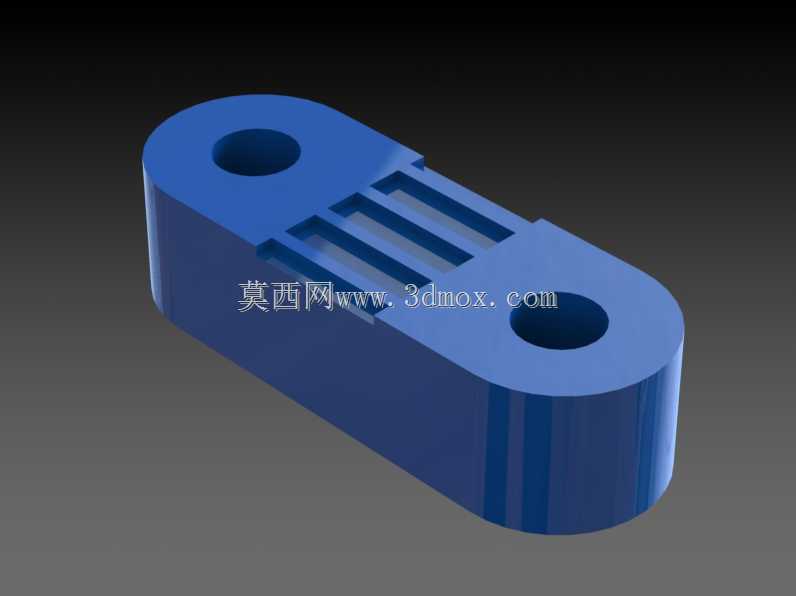

从实际装机场景来看，这个零件安装在X轴运动滑台或者Y轴传动端的型材安装位上，两端的通孔是标准的M3螺丝安装孔，孔距适配Prusa V2机型的原有安装孔位，不需要对原有设备做额外的打孔改装，可以直接替换原厂的皮带固定件。零件整体采用长条形圆角结构，两端做了半圆弧过渡，没有尖锐的棱角，一方面避免安装时刮伤同步带的带基，另一方面也减少了打印成型时的应力集中点，不管是采用PLA还是PETG材料打印这个零件，都能降低冷却过程中的翘曲概率。

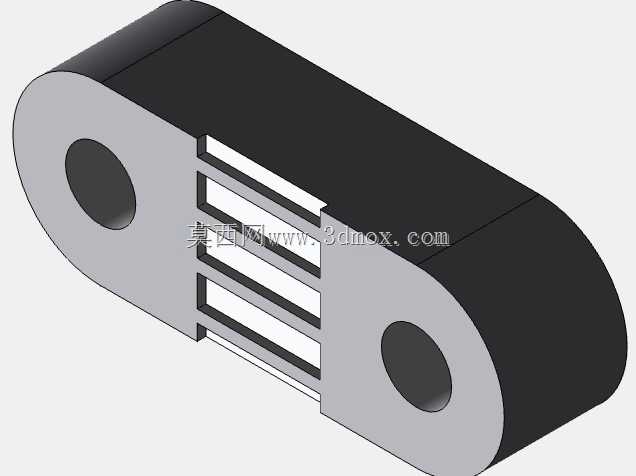

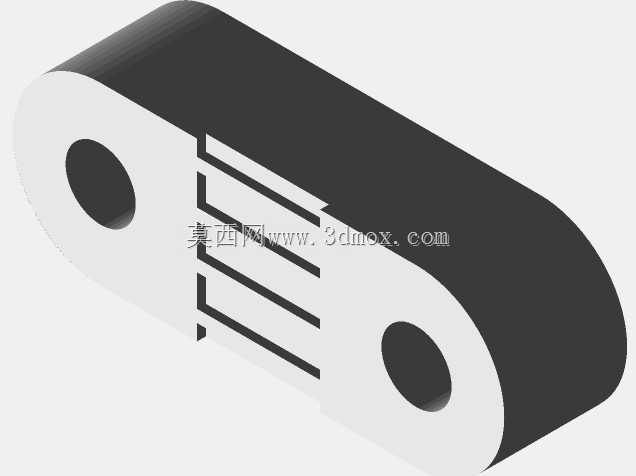

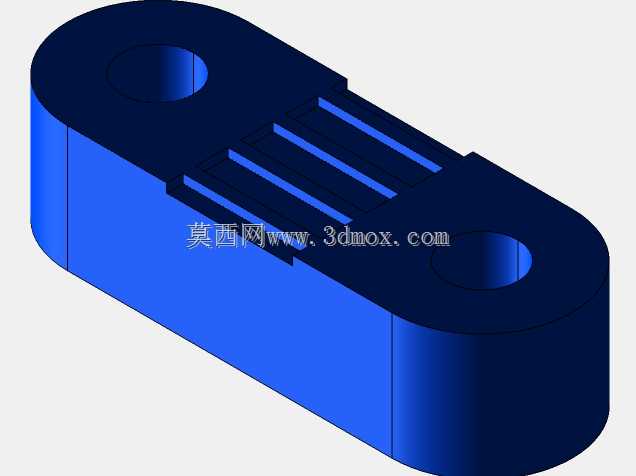

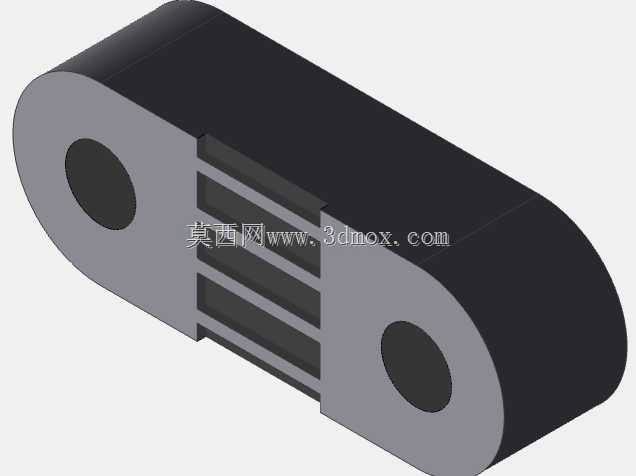

中间的开槽结构是皮带的穿入固定位，三道平行的卡槽可以让同步带穿入后做折返压合固定，相比原有单槽固定的结构，皮带和夹体的接触面积提升了近两倍，即使在高速往复运动、皮带张紧力拉到常规值1.2倍的情况下，也不会出现皮带滑脱的问题。设计时特意把夹体的主体壁厚做了加厚处理，相比原机型的固定夹，侧壁厚度增加了1.5mm，受力方向的截面惯性矩提升明显，在长期张紧力的持续作用下，不会出现原有薄壁结构容易发生的弯曲形变，能长期保持皮带的张紧度稳定，减少日常维护时反复调整皮带张紧度的频次。

从安装边界来看，零件的整体高度控制在12mm以内，安装后不会和周边的运动部件、走线槽产生干涉，两端的安装孔做了沉台设计，螺丝锁紧后螺帽完全埋入沉台内，不会突出零件表面，避免运动过程中螺帽刮蹭到同步带或者其他运动构件。中间的卡槽宽度适配常用的GT2同步带，卡槽的边缘做了0.3mm的圆角过渡，不会像直角边缘那样在长期往复拉扯中割伤同步带的齿面，能有效延长同步带的使用寿命。

实际使用中，这类改进型的皮带固定件尤其适合经常做高速打印、大尺寸模型打印的Prusa系改装机型，原有固定件在高频次的往复加减速运动中，很容易因为刚性不足产生微小的形变，这些微小形变累积起来就会反映到打印件的表面质量上，出现细微的振纹或者尺寸偏差。这款夹体的结构设计把受力点做了分散处理，皮带的拉力均匀分布在整个夹体的接触面上，而不是集中在单个压合点上，即使设备连续数百小时运行，固定位的张紧力衰减也能控制在5%以内，不需要频繁停机调整。

从建模逻辑上看，整个零件的特征全部采用拉伸、切除、圆角的基础特征构建，没有复杂的曲面特征，不管是用FDM打印机直接打印制作，还是后续开模做小批量注塑生产，都有很好的工艺性。零件的拔模角度统一设置为1度，打印时不需要额外添加支撑，安装面朝下打印就能获得足够的平面度，安装后和型材表面的贴合度更好，不会出现因为安装面不平导致的固定歪斜、皮带受力不均的问题。两端的半圆弧结构除了避免应力集中，也能在安装时快速对准安装孔，不需要反复调整零件的位置，降低装机的调试难度。

在传动系统的细节设计里，这类小零件往往容易被忽略，但实际上每一个连接固定位的刚性，都会影响整个运动系统的动态响应，这款皮带夹的改型没有改变原有设备的安装接口，属于直接替换的升级件，不需要用户改动其他结构，就能有效提升传动系统的固定可靠性，对于DIY组装3D打印机、对老款Prusa机型做性能升级的用户来说，是非常实用的结构优化方案。
