搭载HGH-15直线导轨的定制款3D打印设备

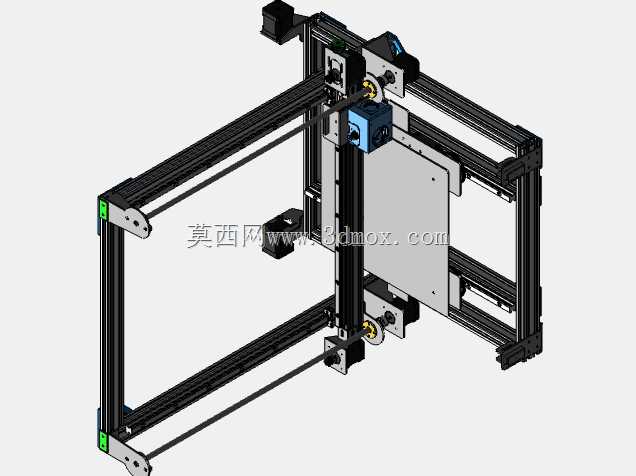

　　整机外形边界控制在310mm×310mm×500mm的空间范围内，安装时仅需预留单侧操作空间与顶部走线空间即可，无需额外预留过大的设备维护间隙，适合放置在小型工作室、高校实验室、个人加工工位等空间有限的场景，机架主体采用工业铝型材拼接搭建，无需复杂的焊接工装即可完成主体框架的装配，后期如果需要拓展行程或者调整结构，仅需更换对应长度的铝型材即可完成改造，框架的模块化程度较高。这款定制化熔融沉积成型设备，核心运动导向采用HGH-15系列直线导轨，区别于常规桌面级设备常用的光轴或滚轮导向结构，在长期往复运动过程中能保持更稳定的运动精度，有效降低打印层纹偏差，适配对成型尺寸精度有要求的小批量功能件打样场景，比如工装夹具试制、非标机械零部件验证、创意结构件打样等工况，相比常规同行程桌面设备，在连续长时间打印作业时的导向精度保持性更具优势。

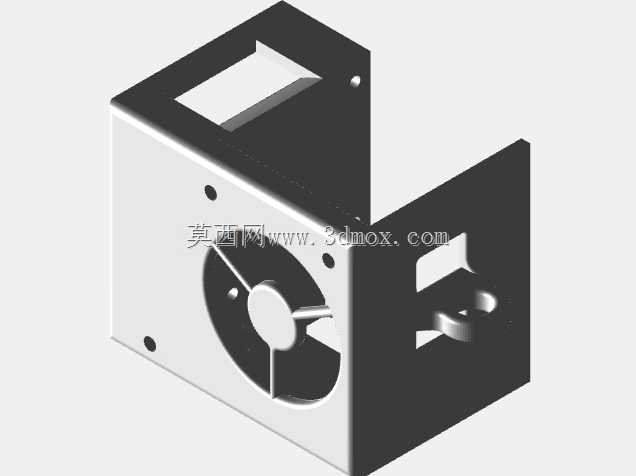

　　设计过程中没有采用常规3D打印的塑料结构件作为机架连接部件，而是将所有受力连接零件转换为DXF格式的钣金加工图纸，可直接通过激光切割工艺在3mm厚度铁板上完成零件下料，下料后通过简单的折弯、焊接工序即可完成所有结构连接件的加工，相比3D打印的塑料连接件，金属钣金件的抗形变能力更强，长期承受运动部件的交变载荷也不会出现蠕变变形，能大幅降低设备长期使用后的精度衰减速度，尤其适合需要高频次连续运行的使用场景。X、Y、Z三个运动轴的导向均匹配HGH-15导轨的安装尺寸设计，导轨安装基面直接依托铝型材的加工基准面，装配时仅需通过百分表打表调整导轨平行度即可完成导向系统的校准，无需额外设计复杂的导轨调节结构，降低了装配调试的难度。

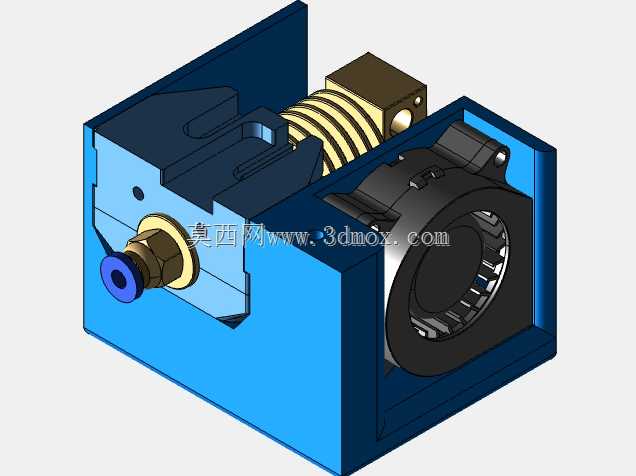

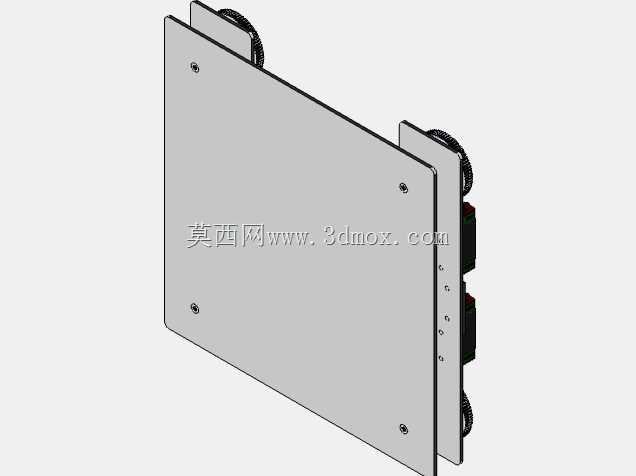

　　运动传动部分采用同步带配合丝杆的组合方案，X、Y轴采用同步带传动保证高速运动时的响应速度，Z轴采用丝杆传动保证层厚控制的精度，挤出端采用近程挤出结构，适配PLA、ABS、PETG等多种常用3D打印耗材，能满足不同材质功能件的打印需求。设备的打印平台采用平板式安装结构，可根据使用需求更换玻璃平台、磁吸平台或者PEI涂层平台，平台调平结构采用独立的四点调节设计，配合限位开关的位置校准，能快速完成平台水平度调整，降低操作人员的调试门槛。走线部分采用拖链内置走线设计，所有运动线缆均收纳在拖链内部，避免长期往复运动造成线缆磨损折断，提升设备运行的可靠性。从结构设计的角度来看，这款设备的设计逻辑偏向实用化改造，没有过多追求外观的装饰性结构，所有结构设计均围绕长期使用的稳定性、加工制造的便捷性、后期维护的低成本性展开，所有钣金连接件的切割图纸均匹配常规激光切割设备的加工参数，无需特殊工艺即可完成加工，铝型材机架的连接均采用标准T型螺栓与角件连接，不需要定制特殊的连接紧固件，后期维护更换配件时，所有标准件均可从常规五金渠道采购，大幅降低了设备的全生命周期使用成本。

　　在实际使用场景中，这款设备既可以满足个人用户的定制化零件打印需求，也可以作为小型加工点的小批量生产设备使用，相比市售同行程的工业级3D打印设备，改造成本更低，结构开放程度更高，用户可根据自身的使用需求进一步拓展功能，比如加装自动调平传感器、 enclosure恒温罩、耗材断料检测模块等附加功能，不需要对原有主体结构进行大规模改动。设备的安装边界设计充分考虑了桌面放置的需求，底部支撑点的间距匹配常规工作台的承载范围，不会出现重心偏移的问题，运行时的振动幅度通过导轨与铝型材框架的刚性连接得到有效抑制，不需要额外加装减震脚垫即可保持稳定运行。
