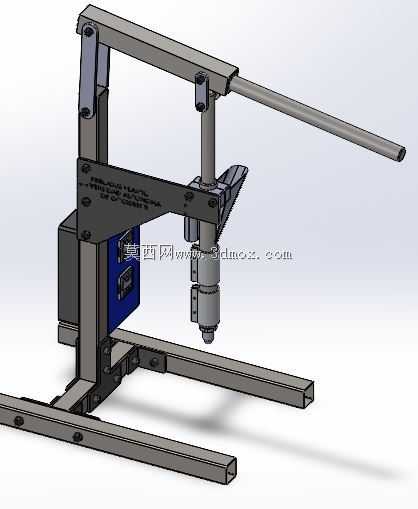

杠杆式手动立式塑料注塑成型装置

这套手动立式注塑装置，核心面向小批量塑料件试制、教学实验场景以及个人工坊的小件注塑需求，区别于大型量产注塑设备的高能耗、高占地特性，整体采用立式杠杆施力结构，无需外接气动或液压动力源，仅依靠人力操作即可完成小型塑料件的注射成型作业，适配桌面级安装场景，对作业场地的空间要求极低。

从功能实现逻辑来看，设备底部采用双平行方管焊接支撑脚，横向跨距控制在600mm范围内，纵向支撑深度为350mm，安装时仅需保证放置平面水平度公差在2mm/m以内即可，无需额外打膨胀螺栓固定，整机自重控制在30kg以内，可根据加工需求灵活挪动作业位置。支撑立柱采用40*40mm标准方管型材加工，垂直方向设置多组螺栓安装孔位，可根据注塑模具的高度尺寸调整上部杠杆机构的安装高度，适配高度在50mm至200mm区间内的小型注塑模具，模具安装区域预留标准M6螺纹孔阵列，可直接通过压板固定常规小型实验模具，无需额外加工转接板。

上部施力机构采用加长杠杆臂设计，杠杆力臂比设置为1:8，操作人员在杠杆末端施加15kg的下压力时，注射推杆端可输出120kg的轴向注射压力，足以满足PP、PE、ABS等常规热塑性塑料熔融后的注射充模压力需求。注射单元集成在垂直滑座上，滑座与立柱之间设置铜质导向衬套，保证注射推杆的垂直运动同轴度公差控制在0.1mm以内，避免注射过程中出现推杆偏磨、溢料问题。料筒区域集成加热模块，可通过侧面的控制模块调节加热温度，温度调节范围覆盖150℃至300℃，满足不同材质塑料的熔融温度要求，料筒单次熔料容量控制在50g以内，刚好匹配小型塑件的注射容量需求，避免余料过多造成的原料浪费与长时间加热降解问题。

设计过程中优先考虑了手动操作的安全性与便捷性，杠杆臂末端设置防滑橡胶套，操作时施力更稳定；加热区域外侧设置隔热防护板，避免操作人员误触高温表面造成烫伤；料筒前端采用快拆式喷嘴结构，更换不同口径喷嘴或清理料筒残料时，仅需松开两颗固定螺栓即可完成拆卸，无需拆解整个注射单元。设备的电气控制模块集成在立柱侧面的金属控制盒内，集成加热开关、温度调节旋钮与温度显示窗口，接线全部采用内藏式走线，外部无裸露线缆，避免操作过程中线缆剐蹭带来的安全隐患。

从实际应用场景来看，这套装置既可以用于高校材料成型专业的实验教学，让学生直观理解注塑成型的充模过程、压力参数对成型质量的影响，也可以用于小型工坊的定制化小批量塑料零件生产，比如小批量塑料配件打样、手工塑料制品制作，还可用于塑料回收场景下的废塑料重熔成型，将破碎后的热塑性塑料重新熔融注射成简单形状的坯件，实现塑料废料的就地回收再利用。

结构设计上全部采用常见的标准型材与标准件加工，立柱、支撑脚、杠杆臂等结构件均可通过常规的切割、钻孔、焊接工艺完成加工，无需高精度的五轴加工设备，加工门槛低，维护时更换标准件即可完成故障修复，后期维护成本极低。垂直运动的滑座部位设置了润滑脂注油孔，定期加注润滑脂即可保证导向结构的运动顺畅，长期使用也不会出现卡滞问题。设备的整体重心落在底部支撑脚的中心区域，即使在杠杆末端施加最大操作力时，整机也不会出现倾翻问题，静态稳定性系数达到2.5以上，满足手动操作设备的安全稳定性要求。

在实际操作流程上，使用时先将模具固定在底部安装平台上，调整上部注射机构的高度，使喷嘴对准模具浇口，设定对应塑料材质的加热温度，待料筒内塑料完全熔融后，将杠杆臂匀速下压，带动注射推杆将熔融塑料注入模具型腔，保压一段时间后待塑料冷却定型，即可开模取出成型塑件，整个操作流程无需复杂的参数设置，操作人员经过简单培训即可独立完成作业，对操作人员的专业技能要求较低，适配非量产场景下的灵活作业需求。
