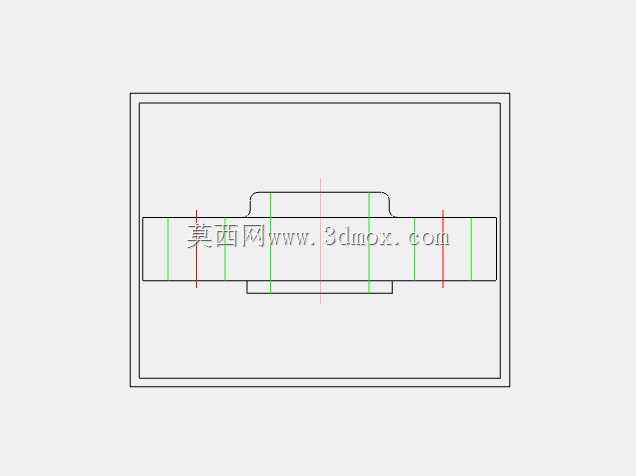

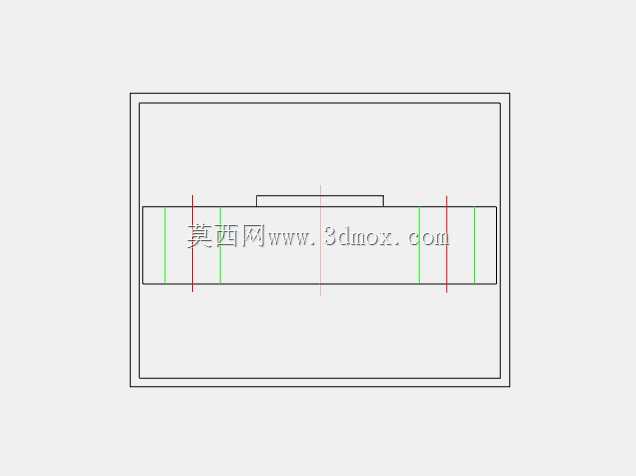

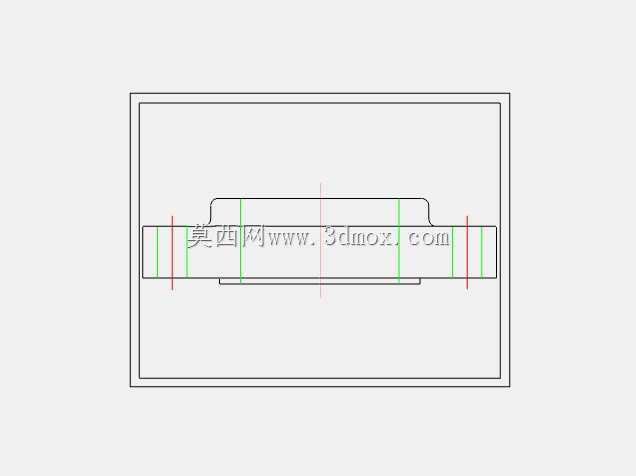

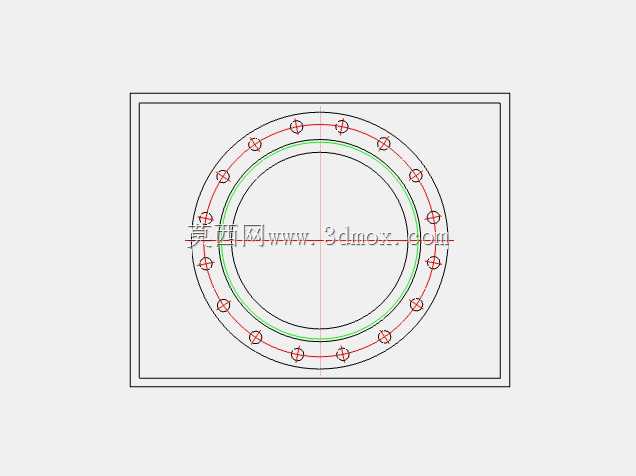

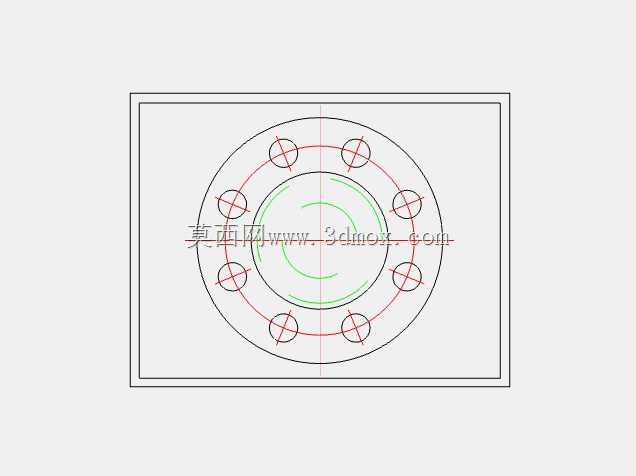

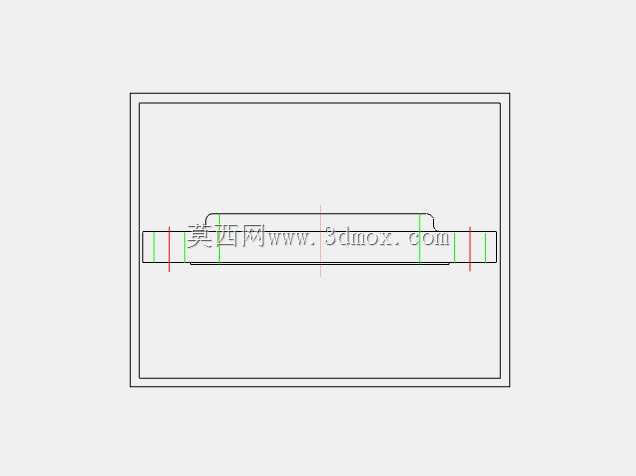

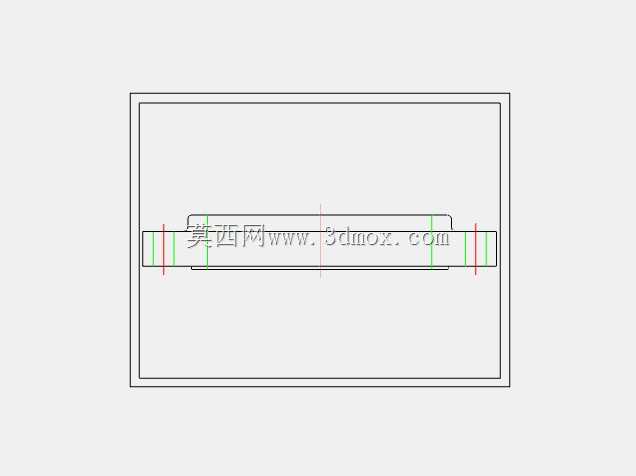

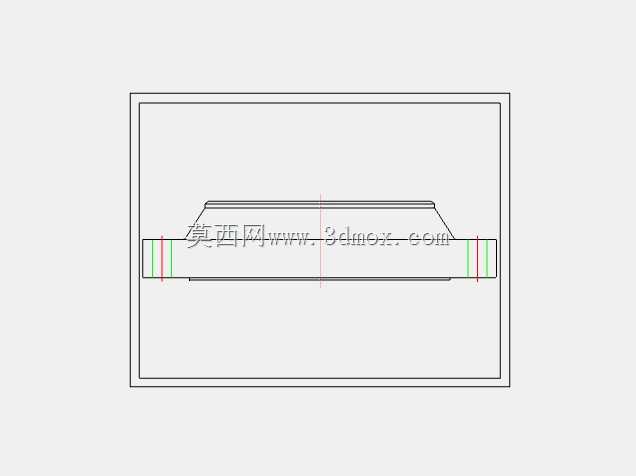

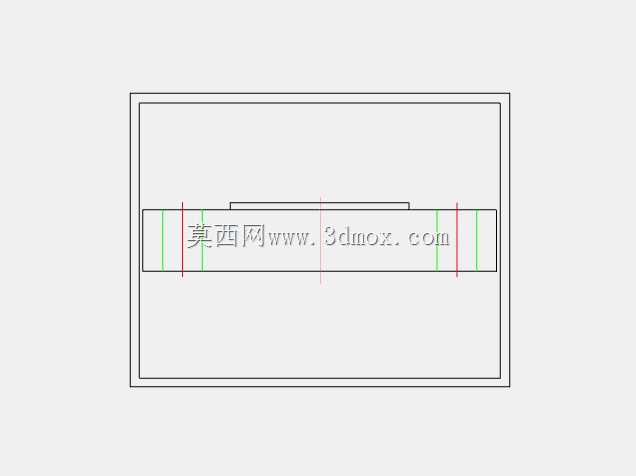

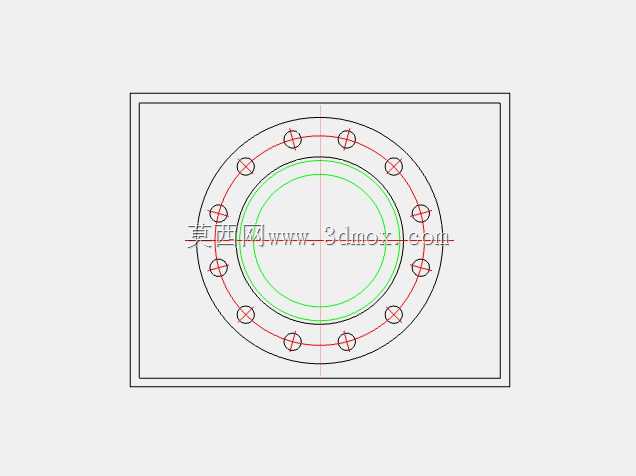

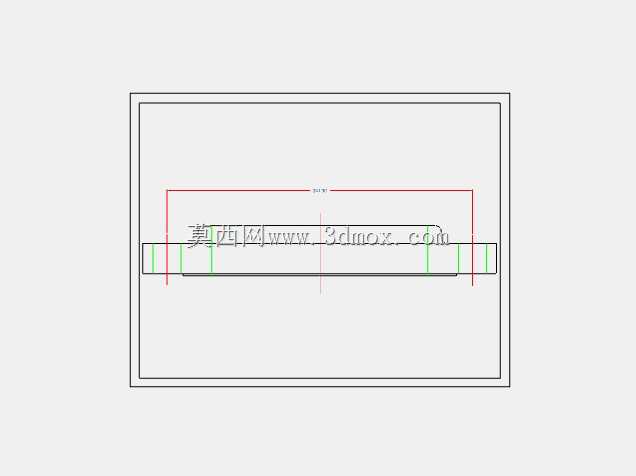

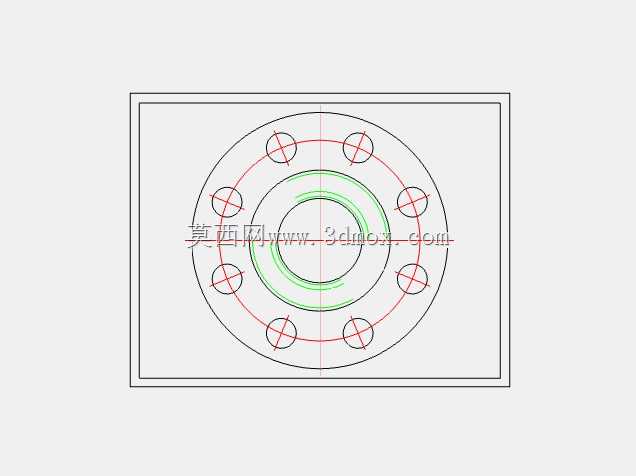

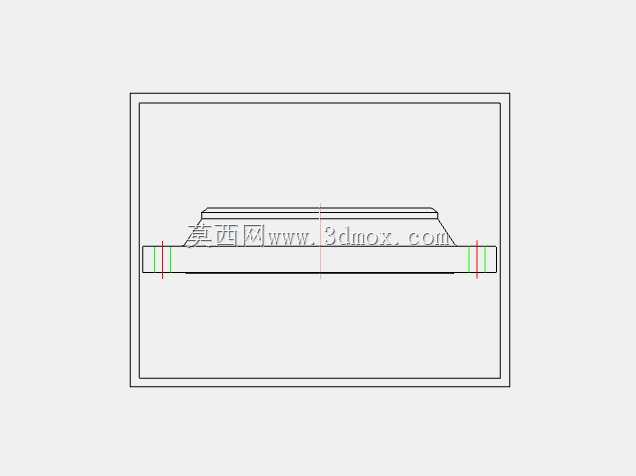

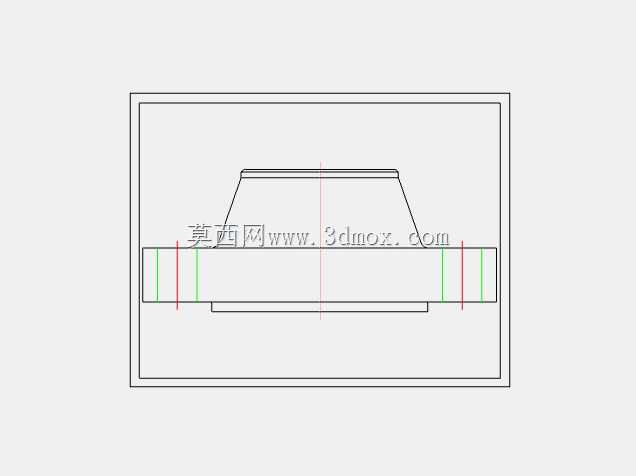

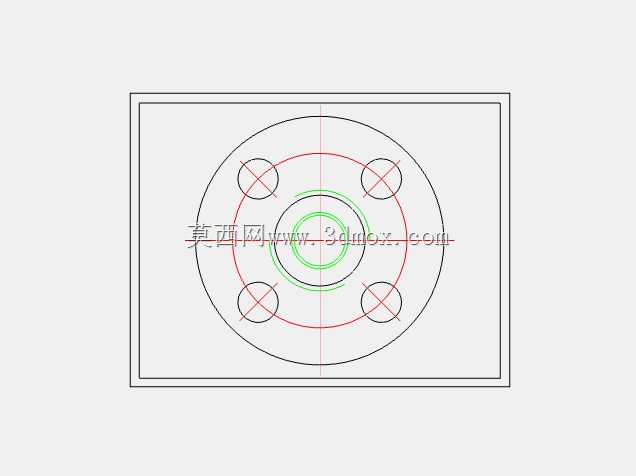

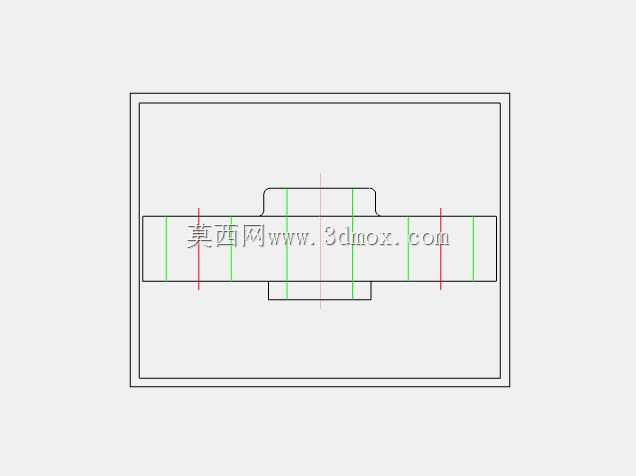

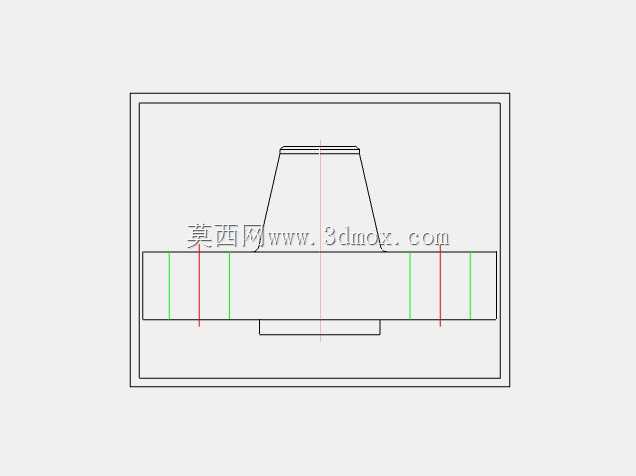

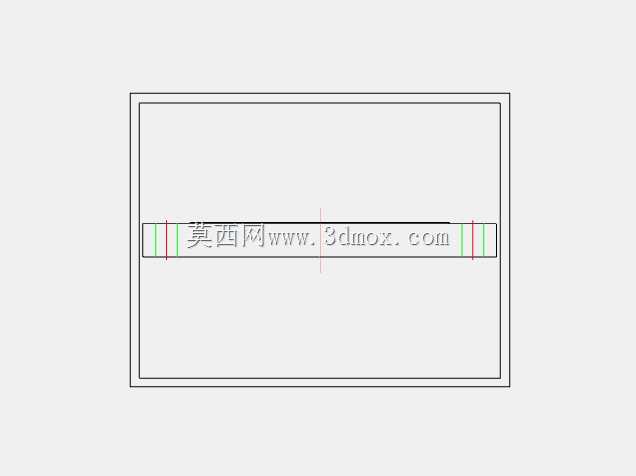

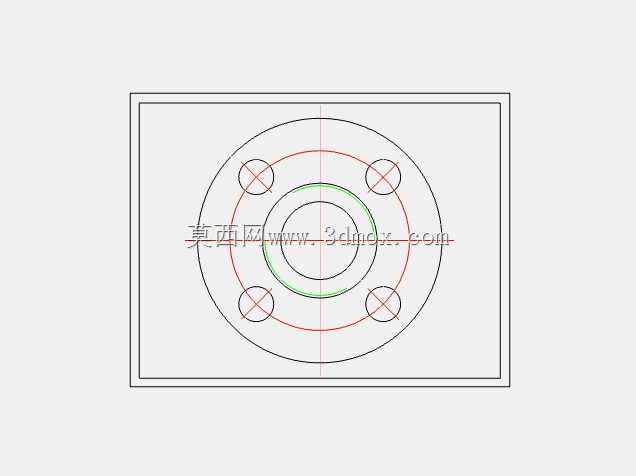

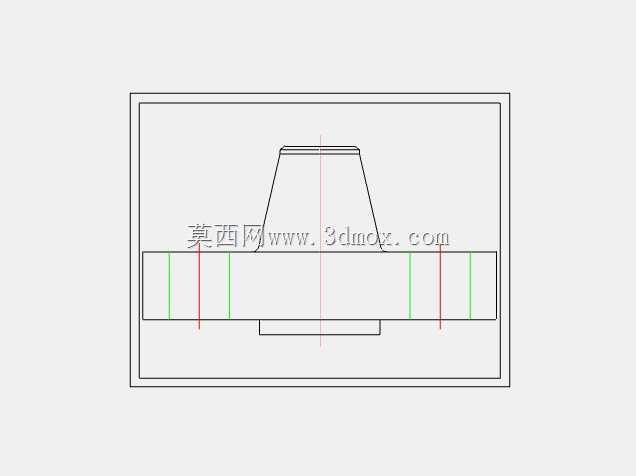

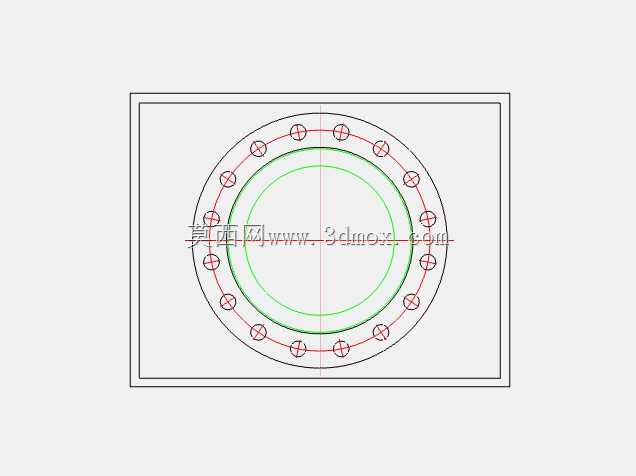

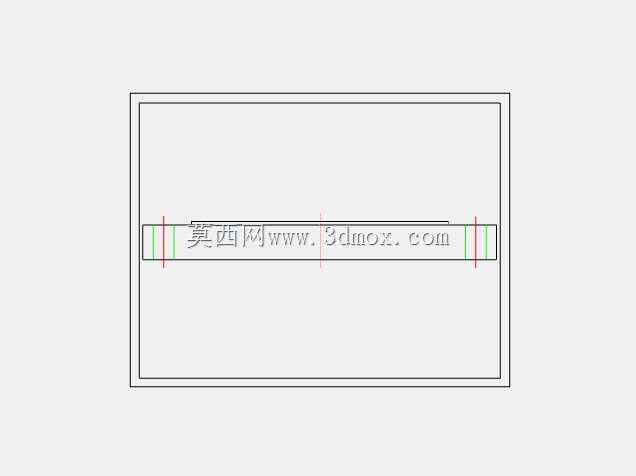

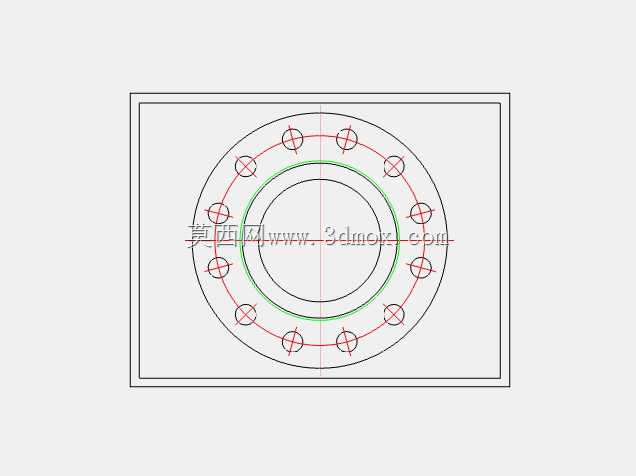

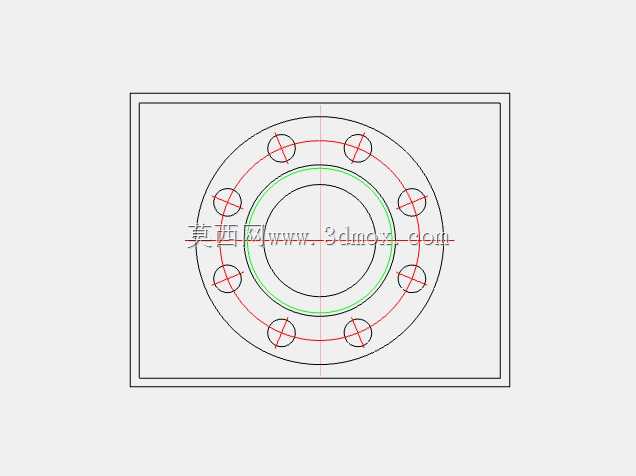

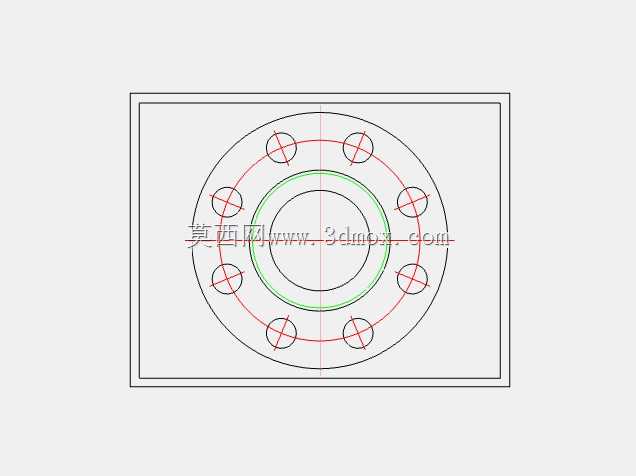

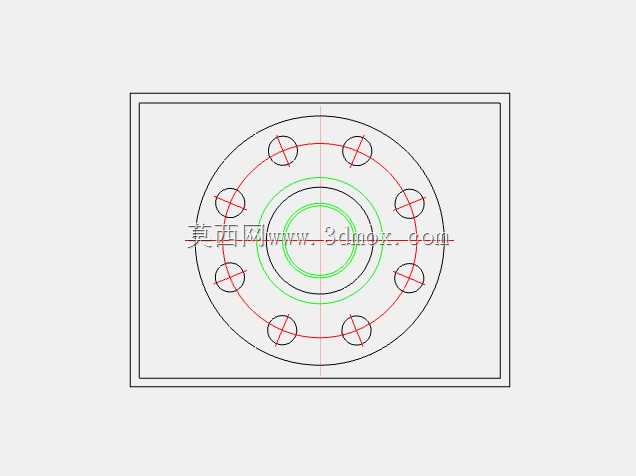

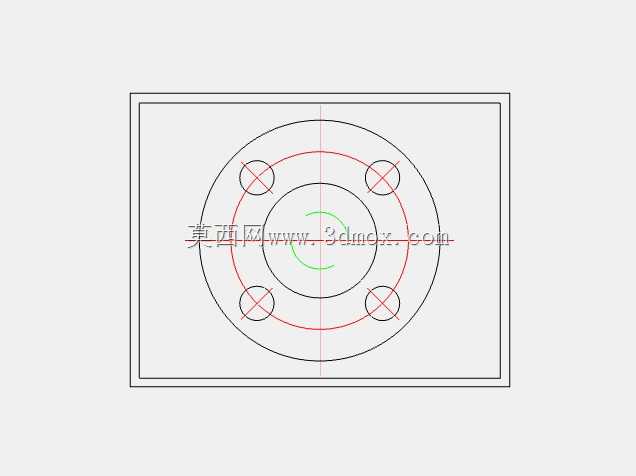

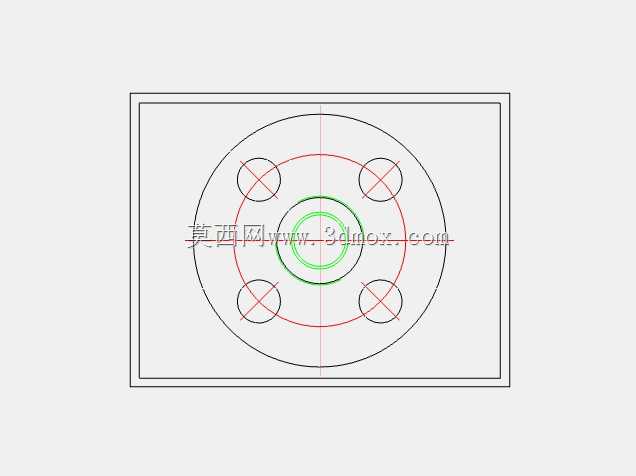

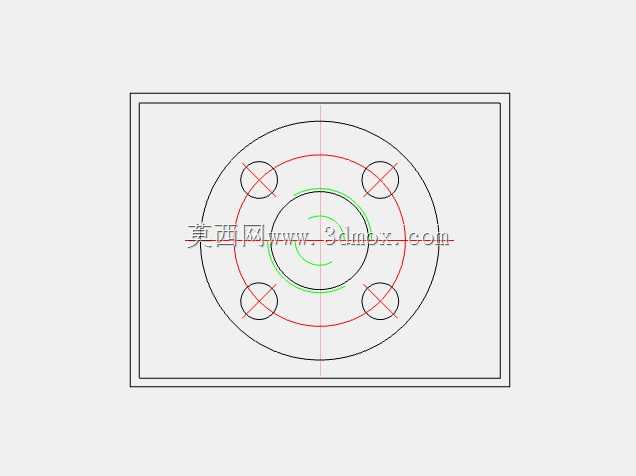

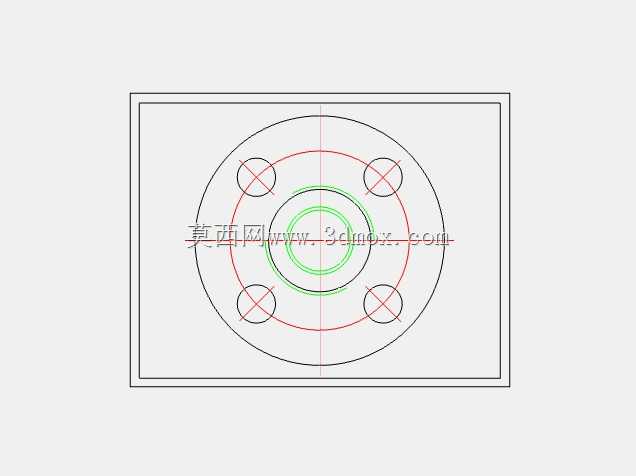

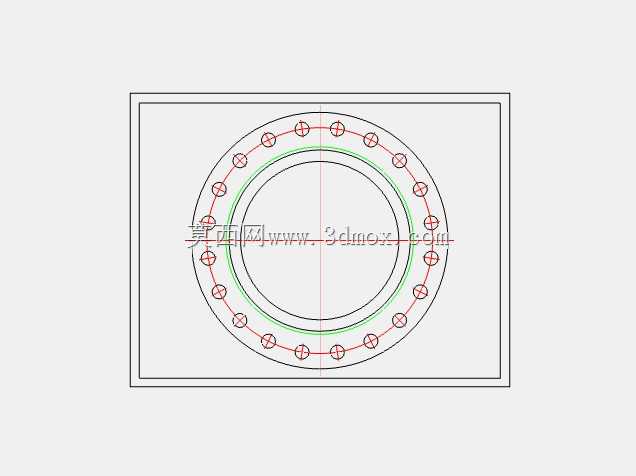

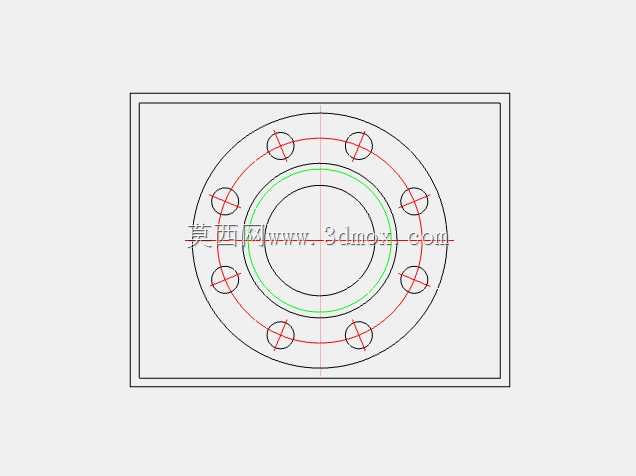

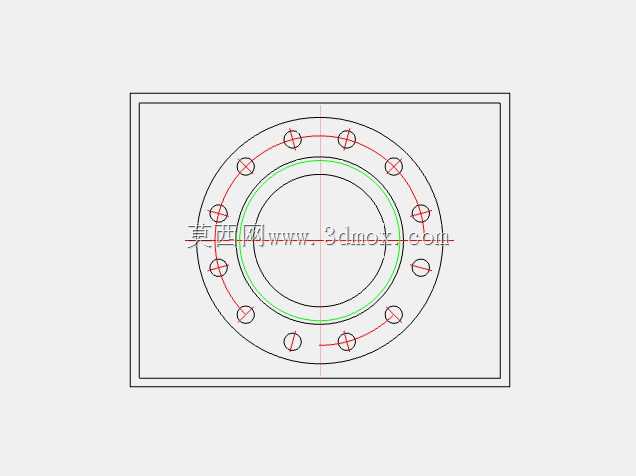

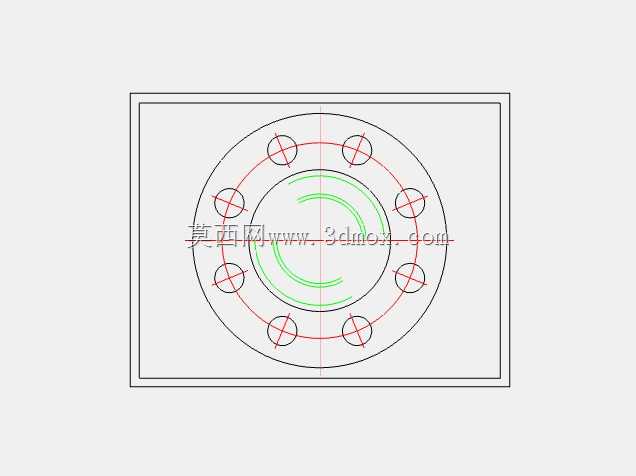

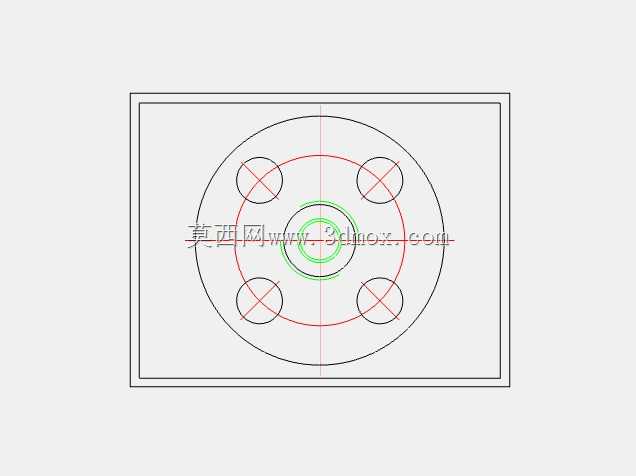

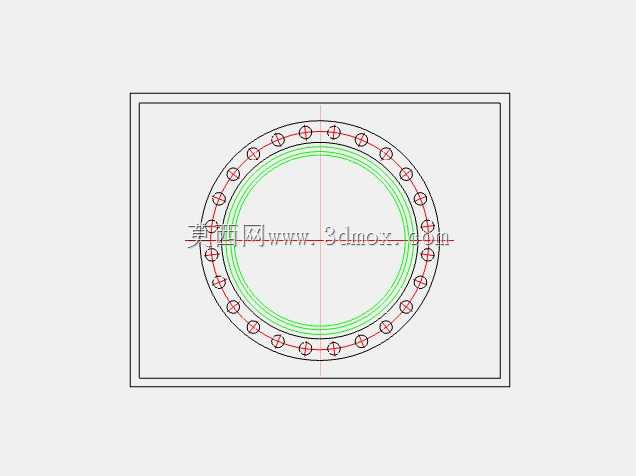

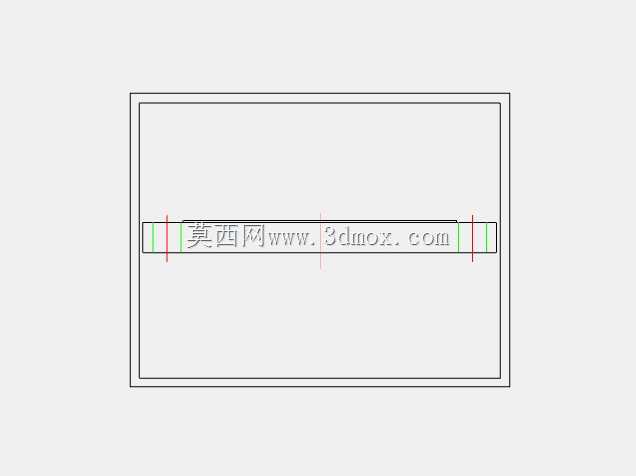

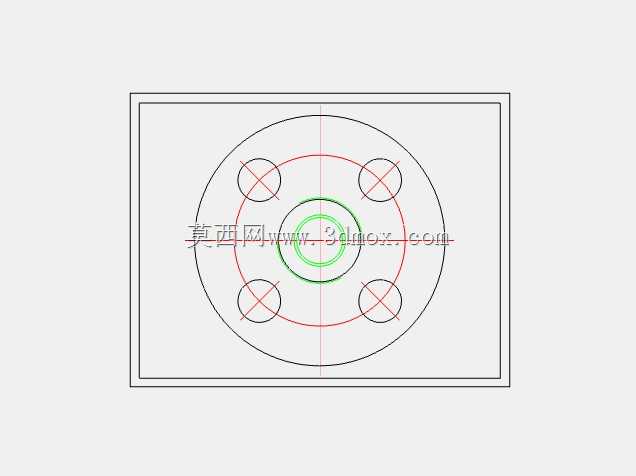

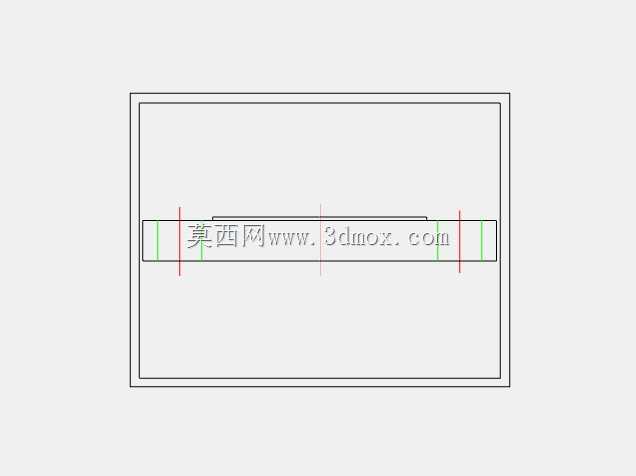

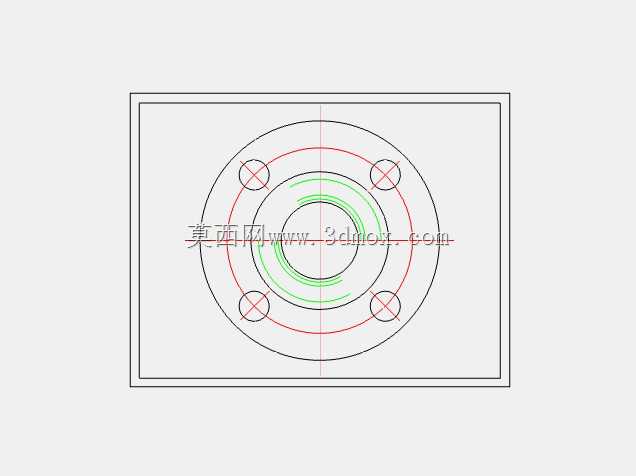

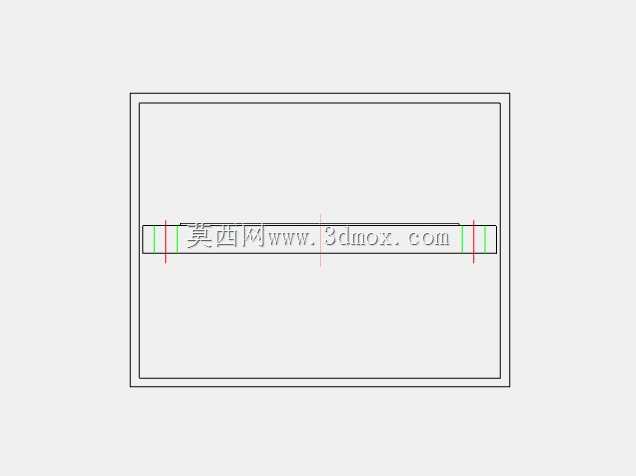

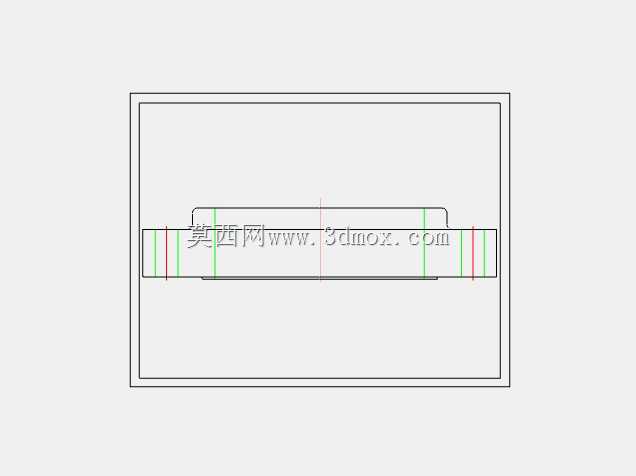

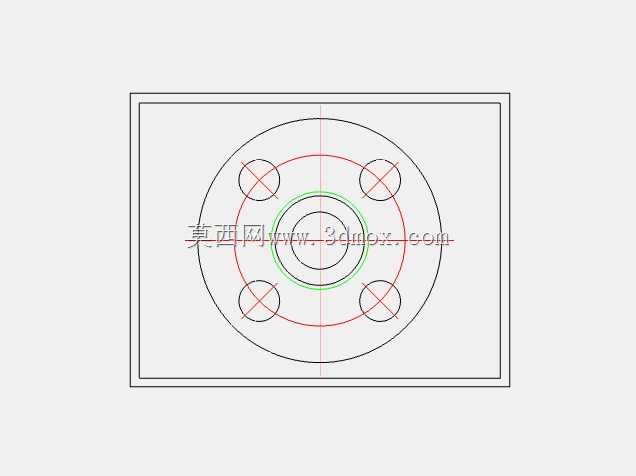

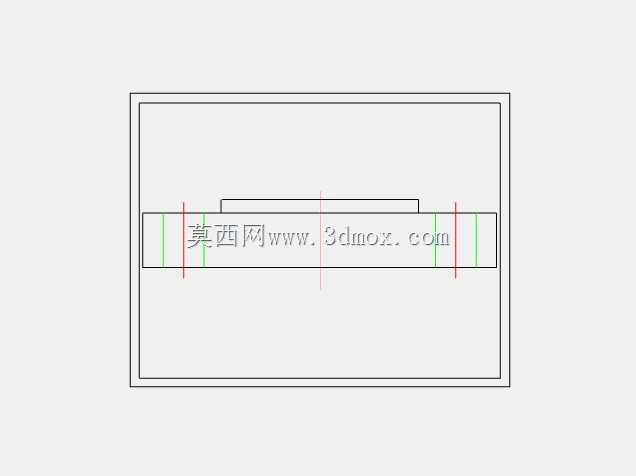

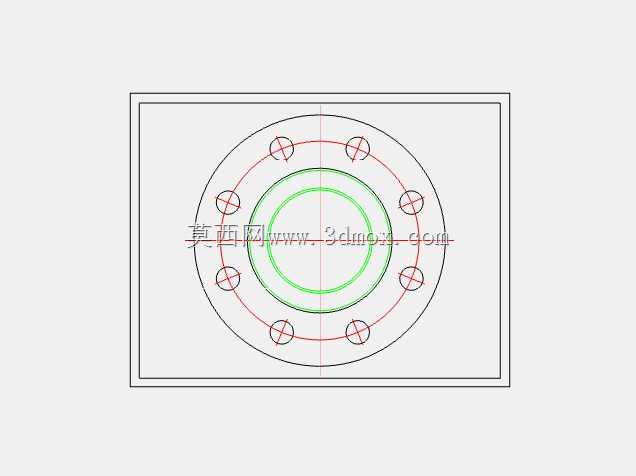

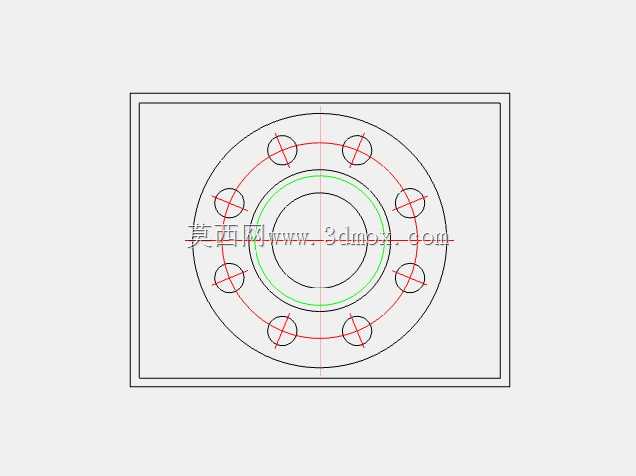

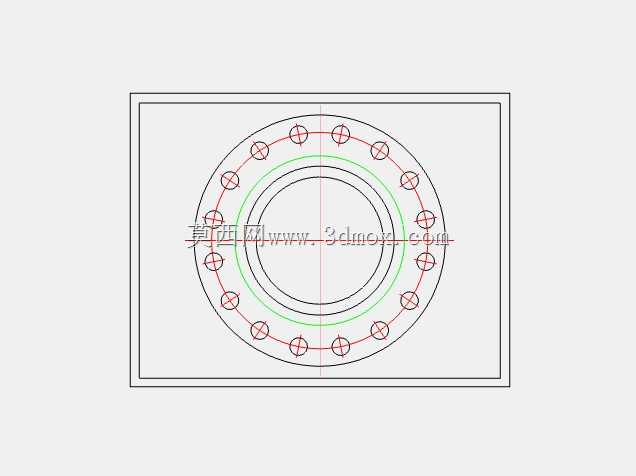

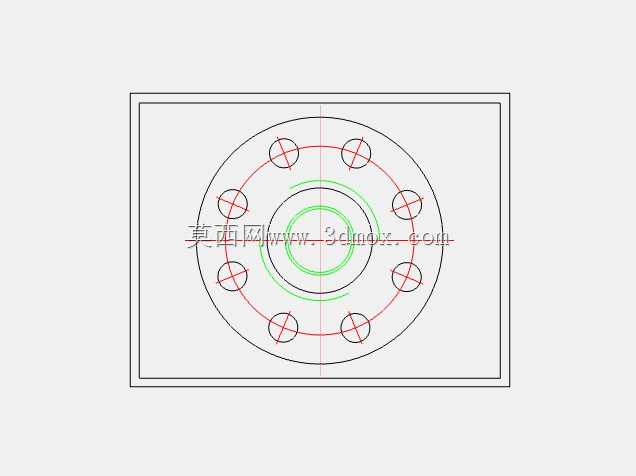

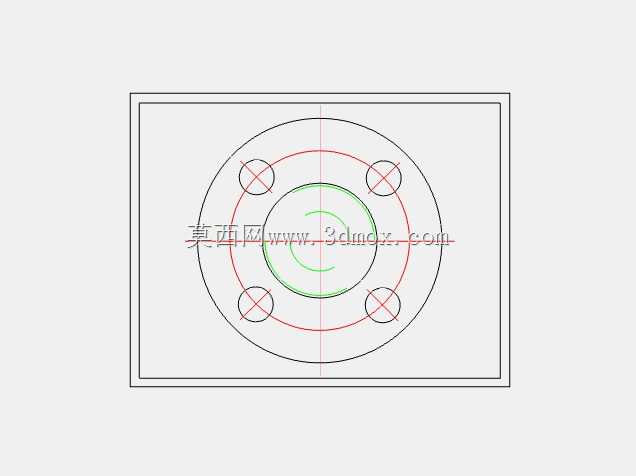

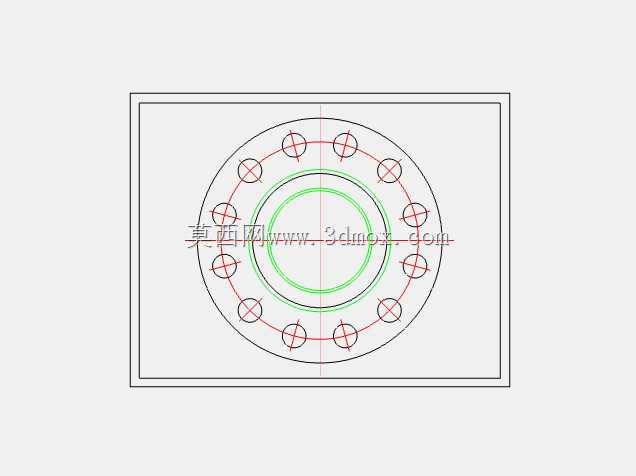

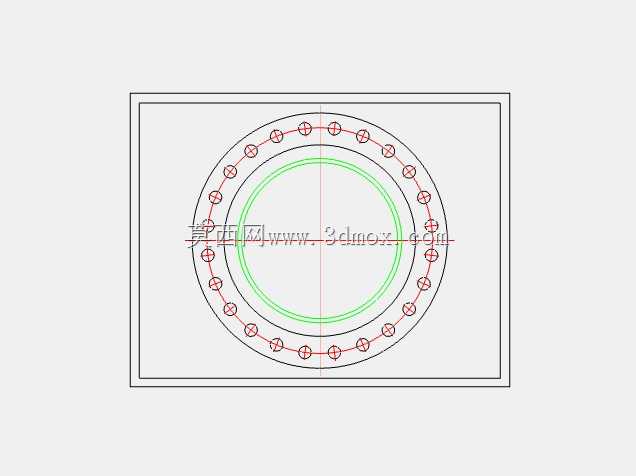

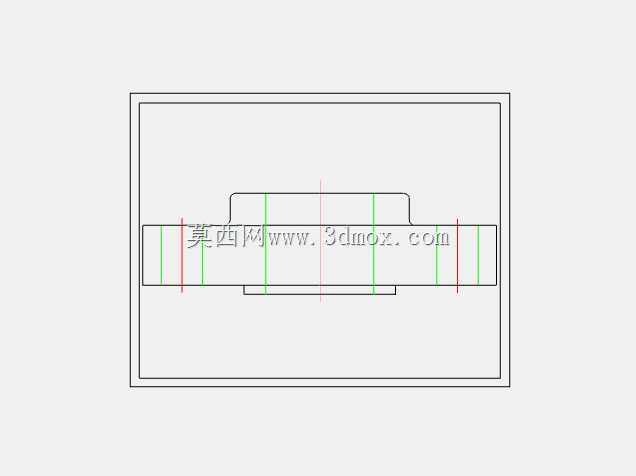

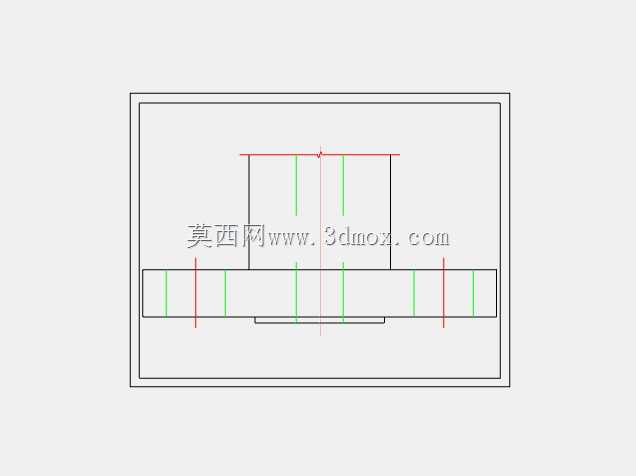

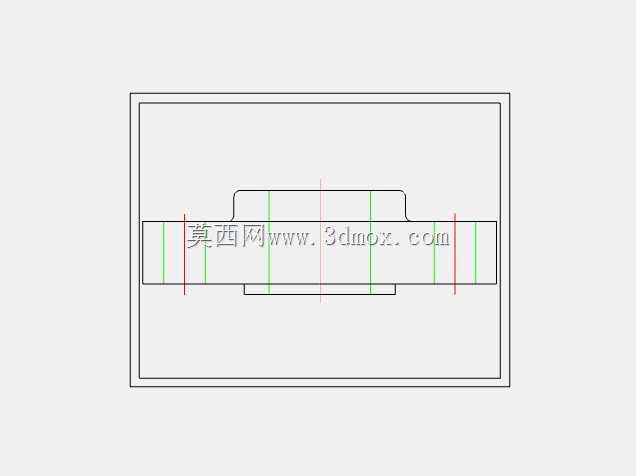

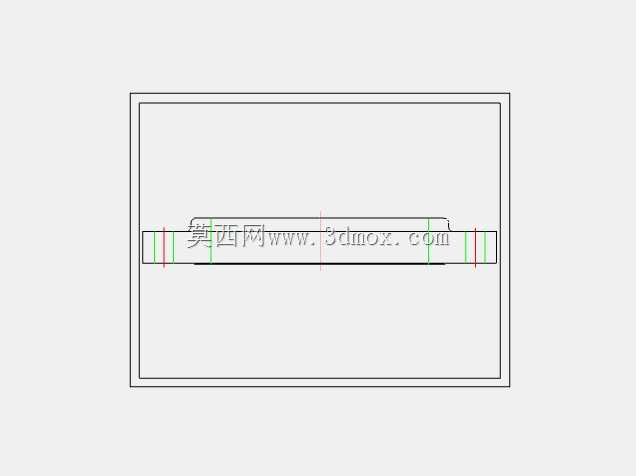

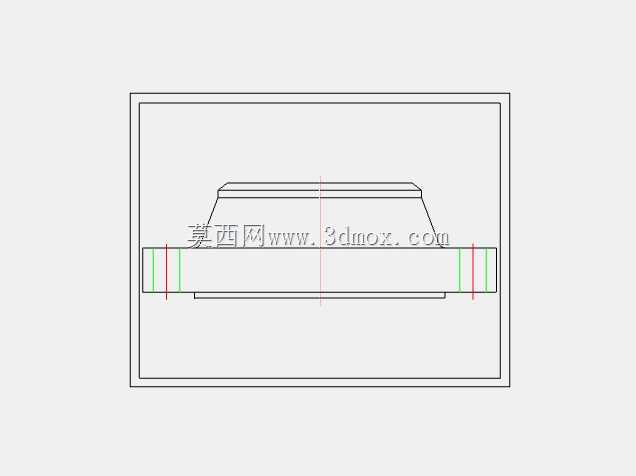

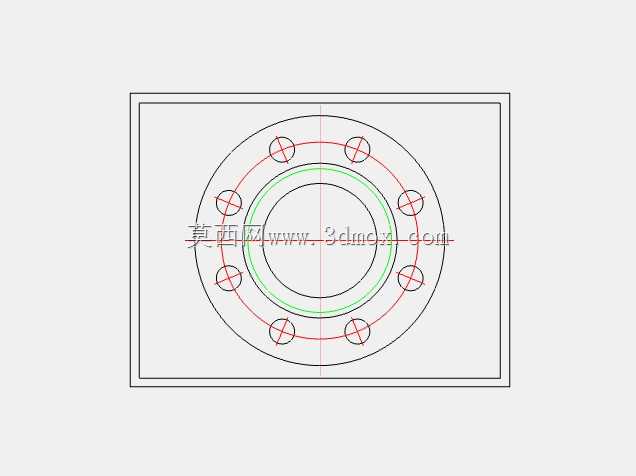

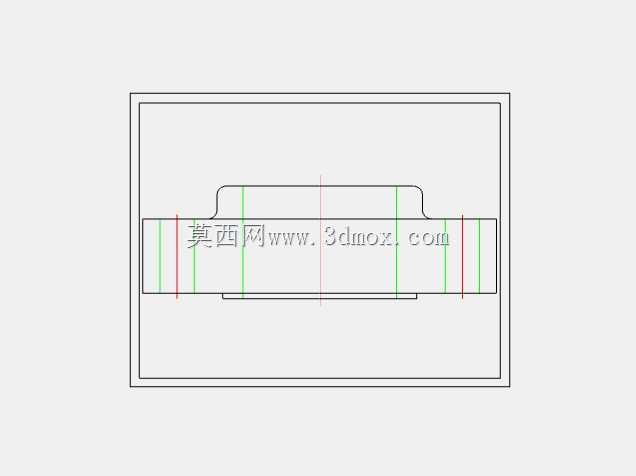

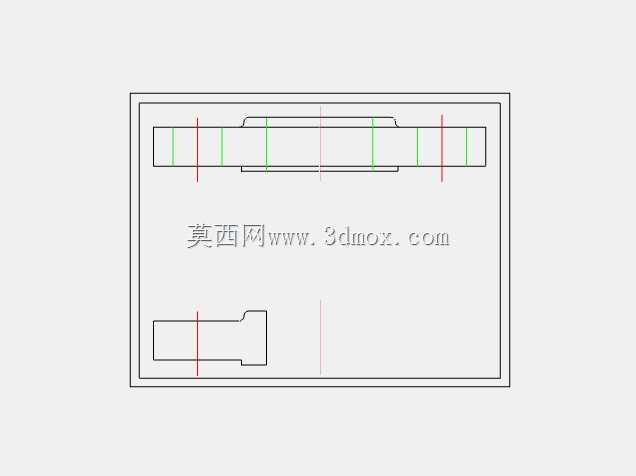

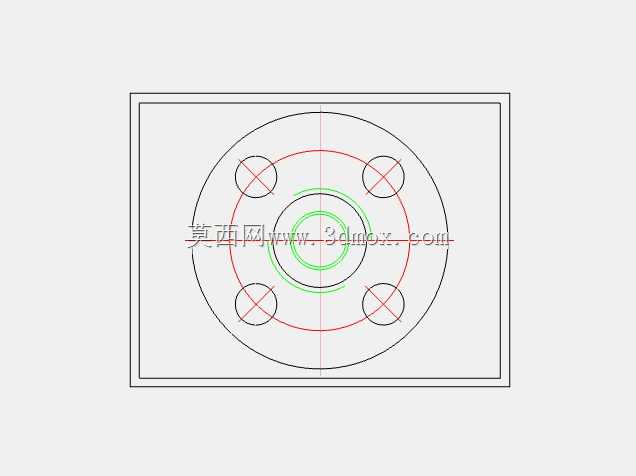

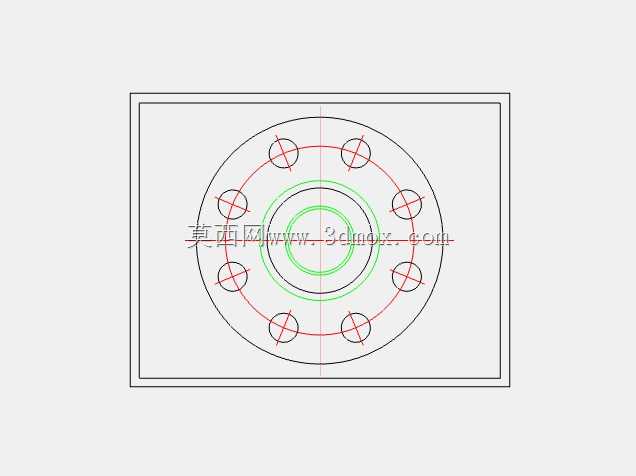

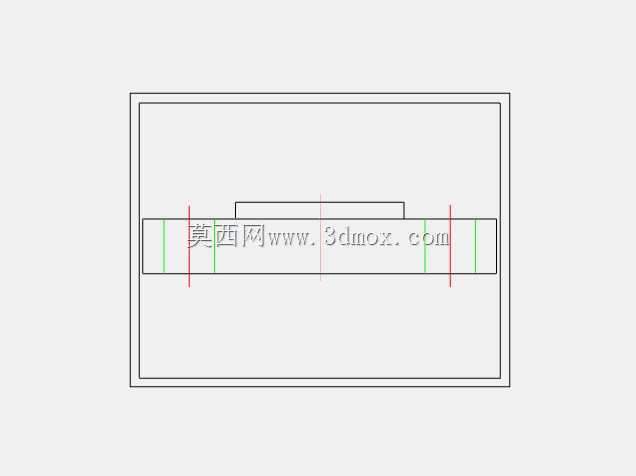

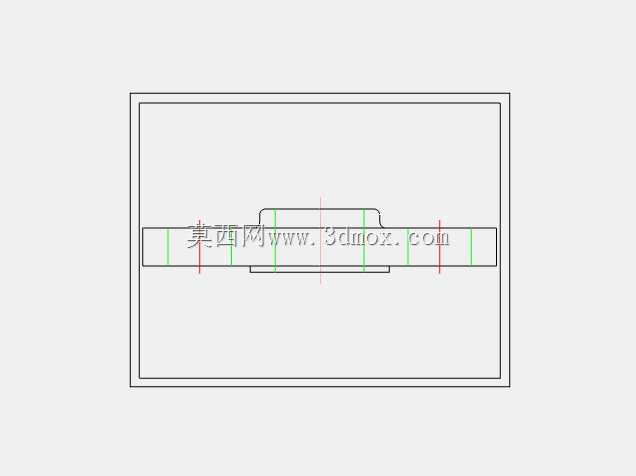

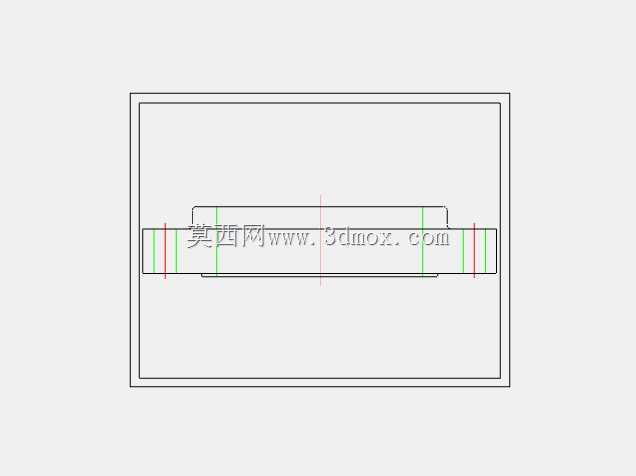

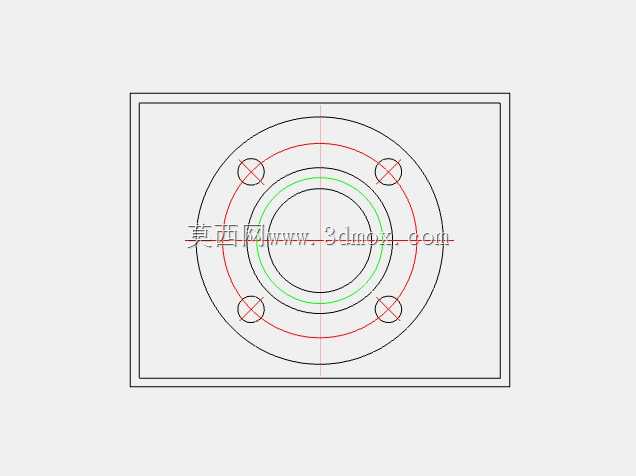

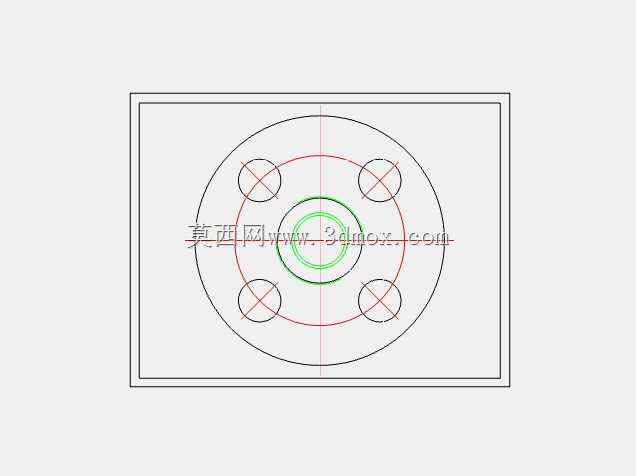

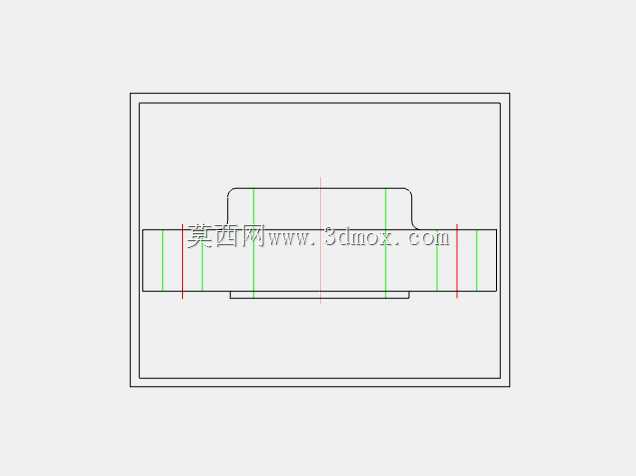

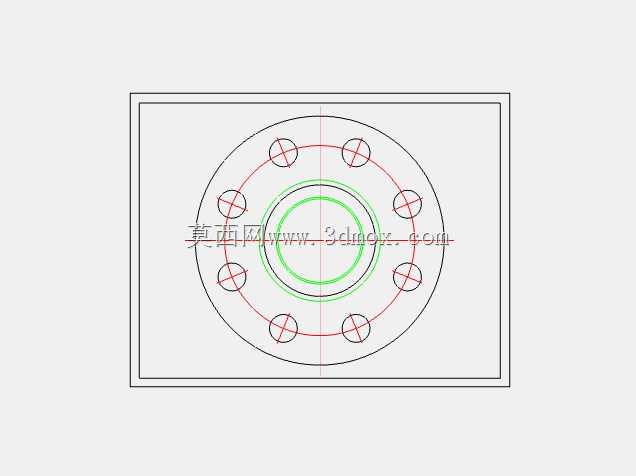

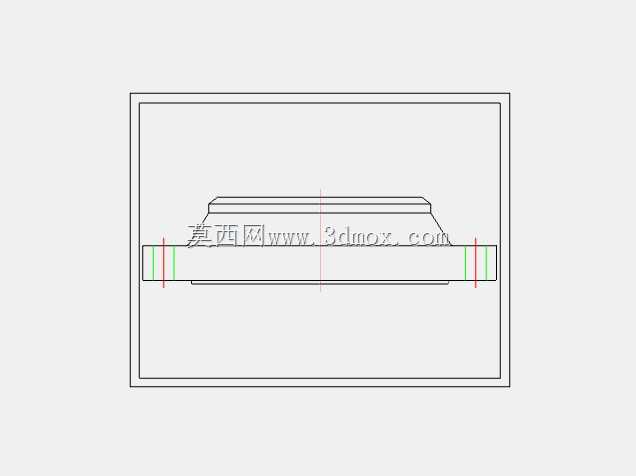

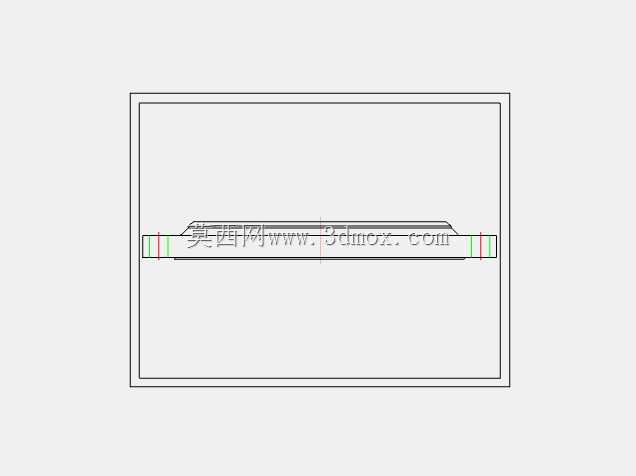

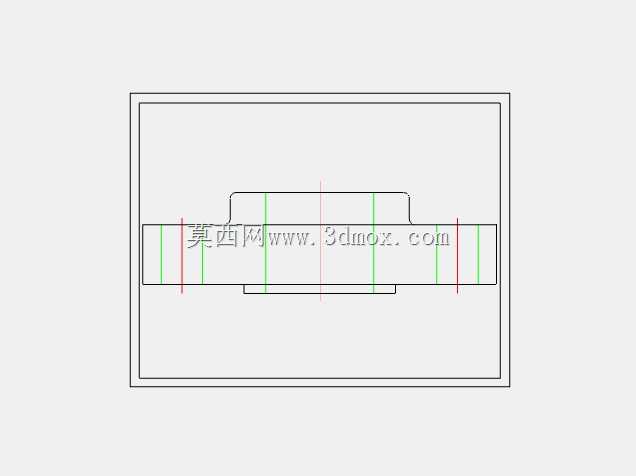

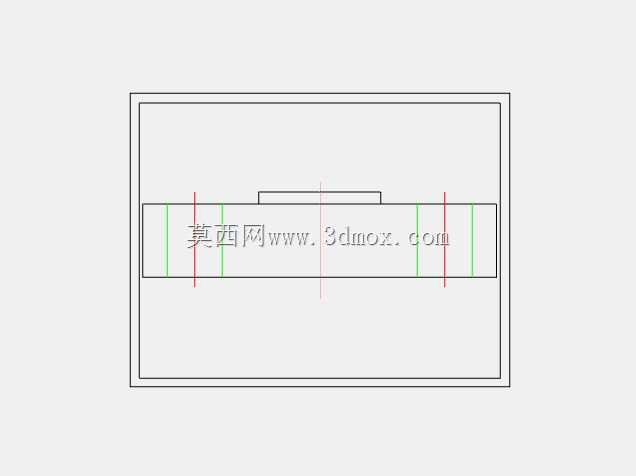

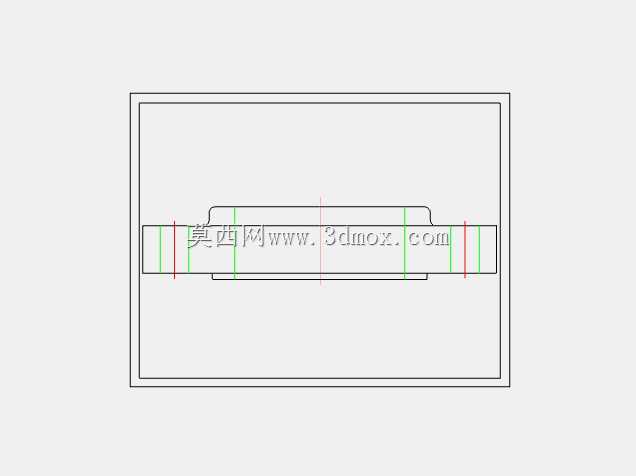

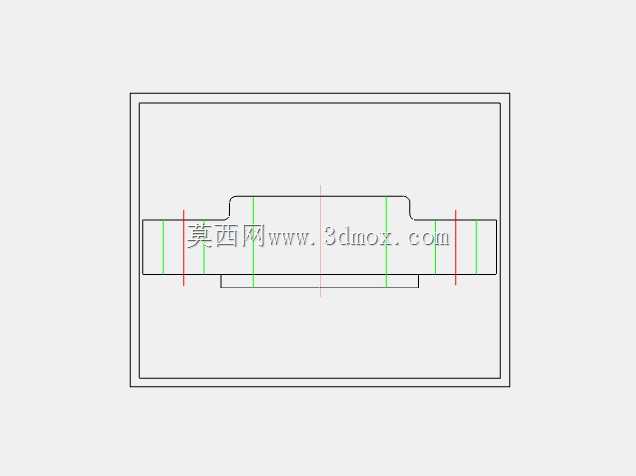

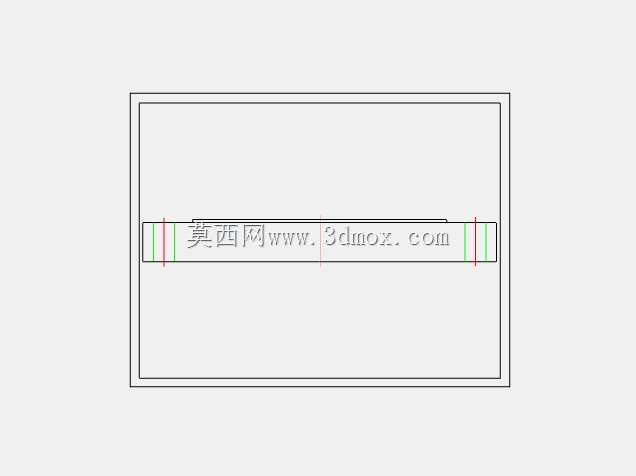

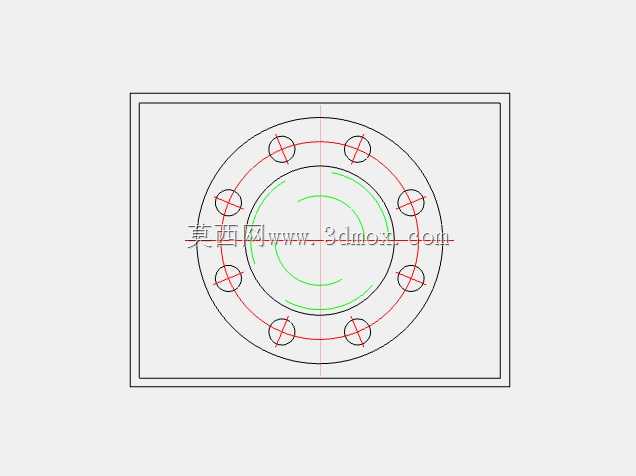

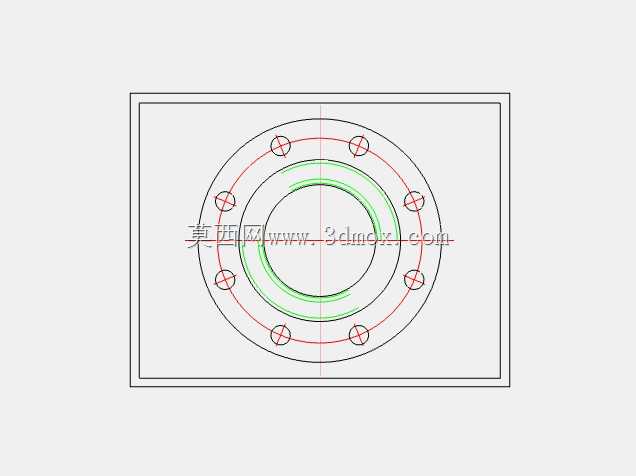

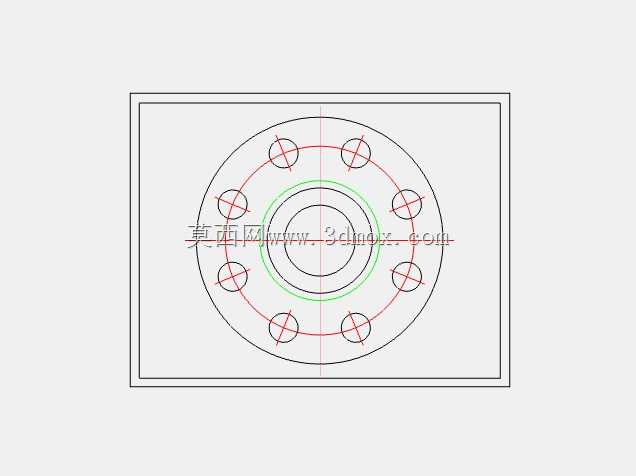

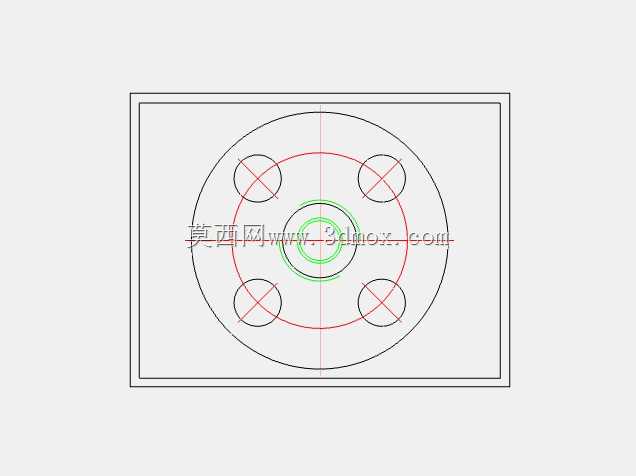

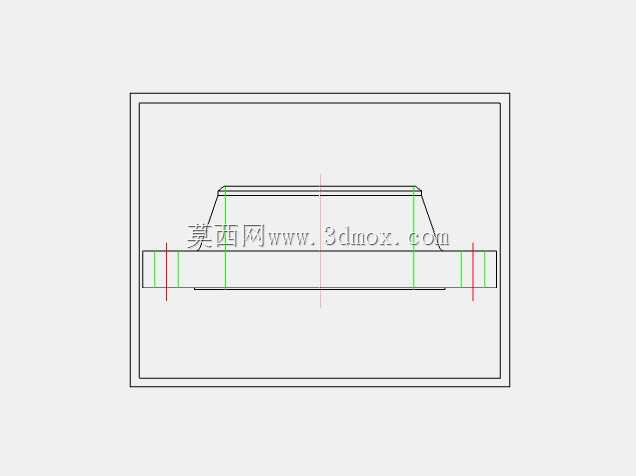

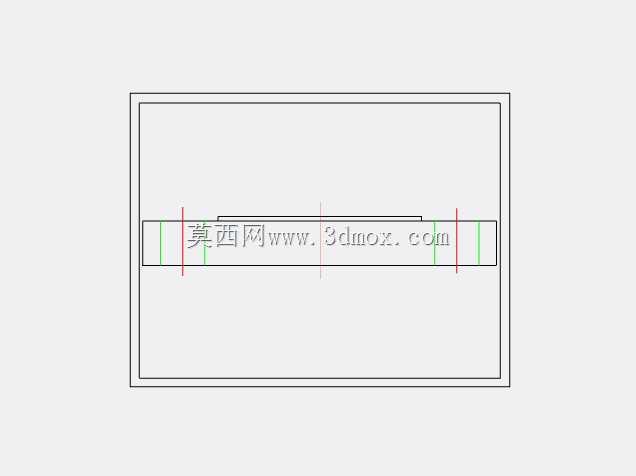

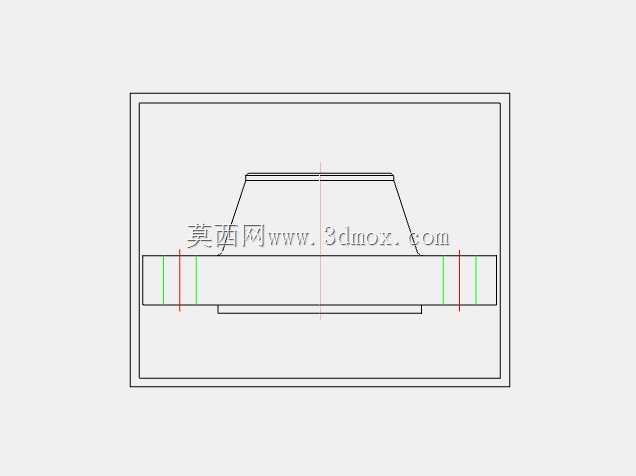

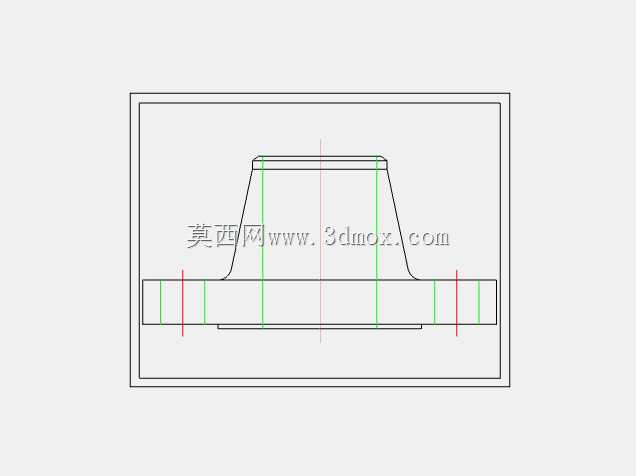

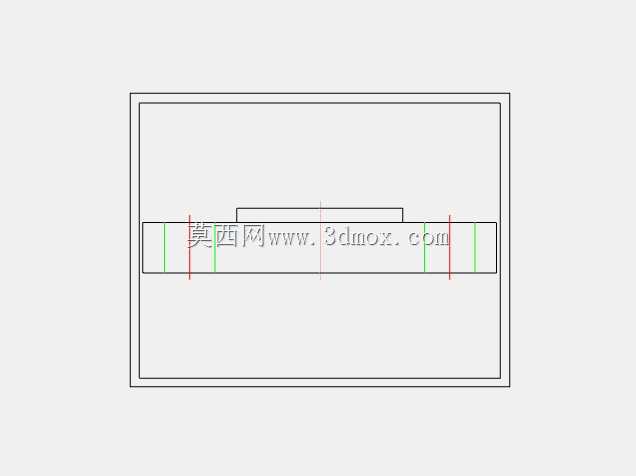

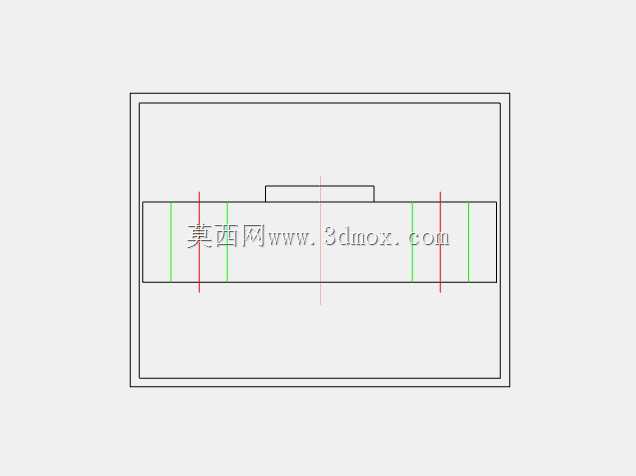

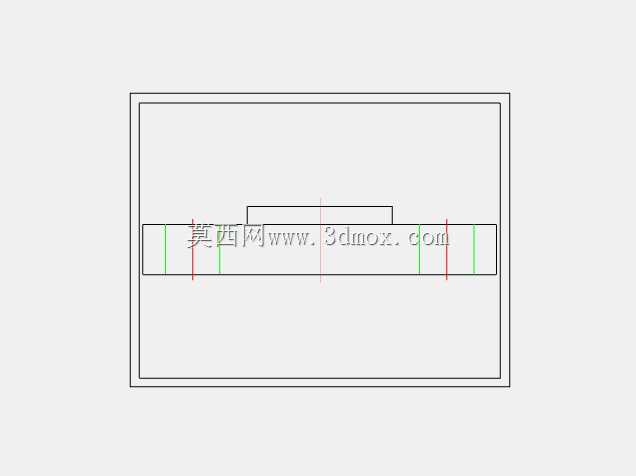

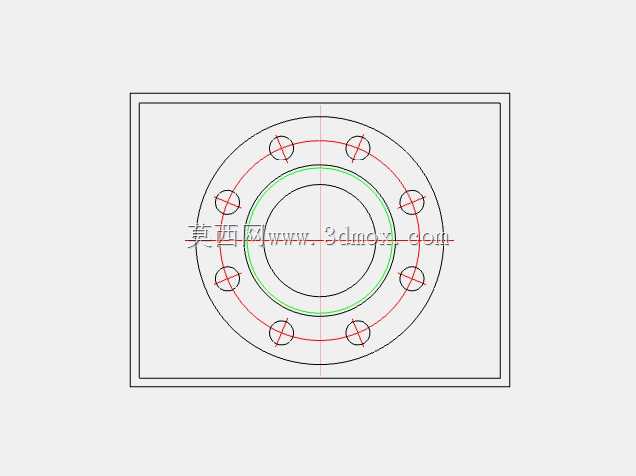

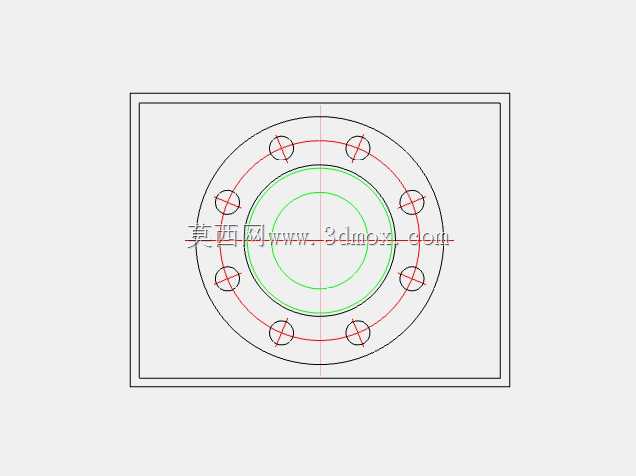

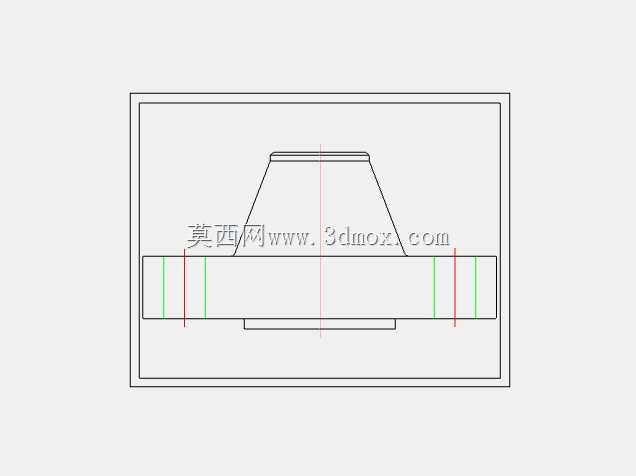

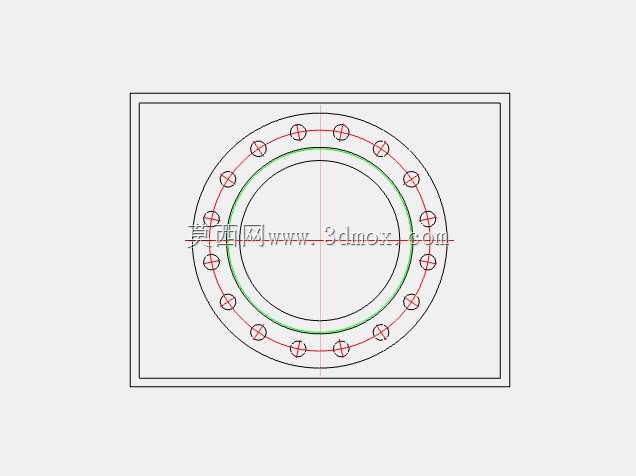

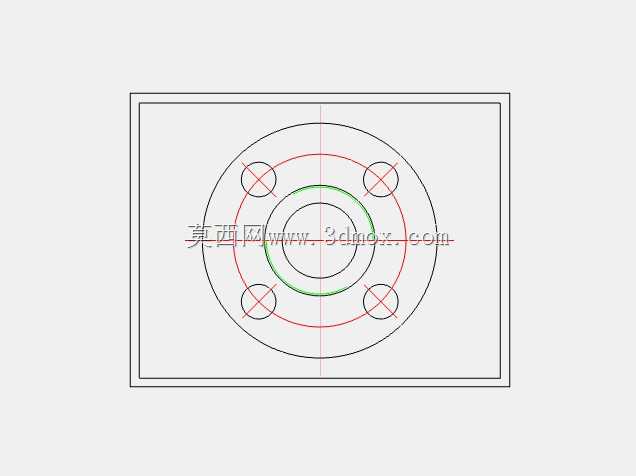

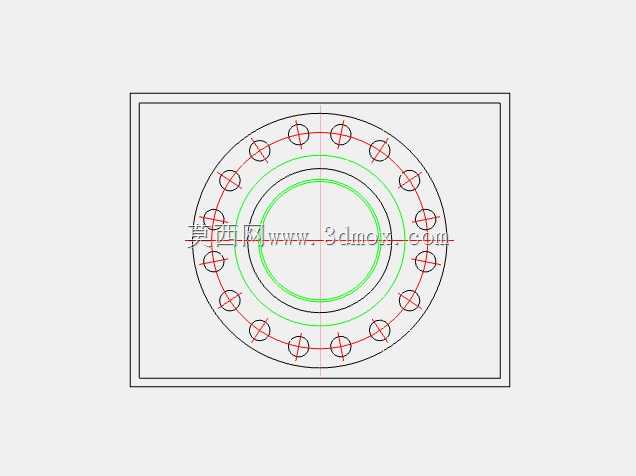

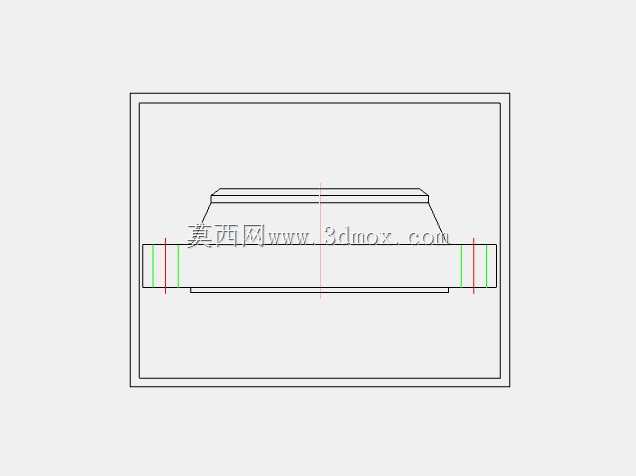

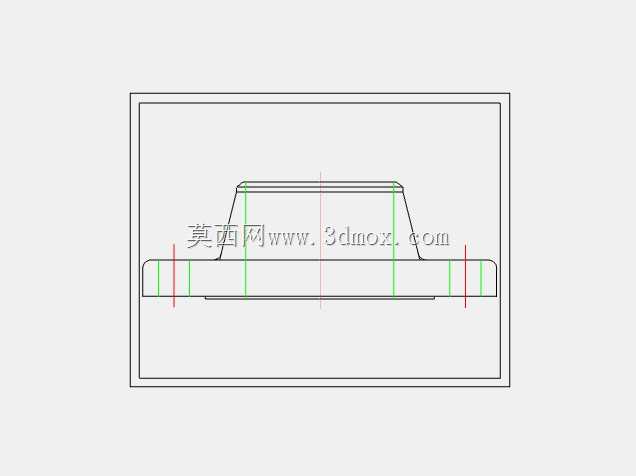

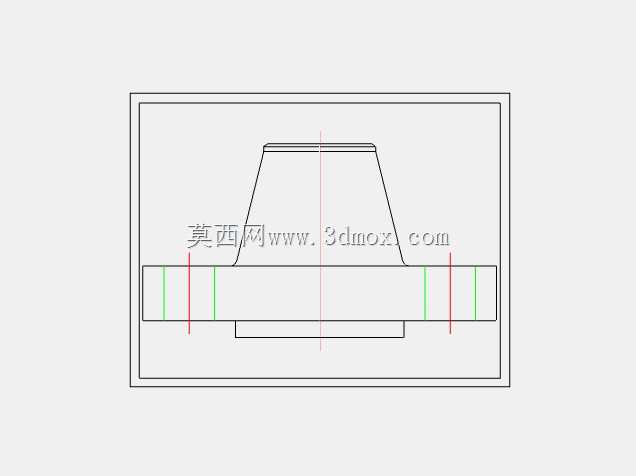

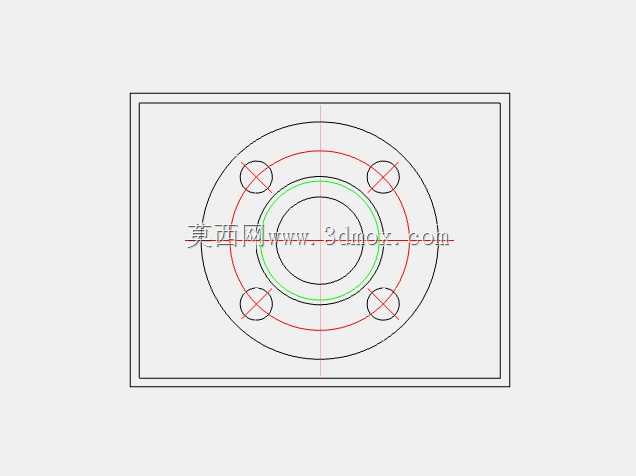

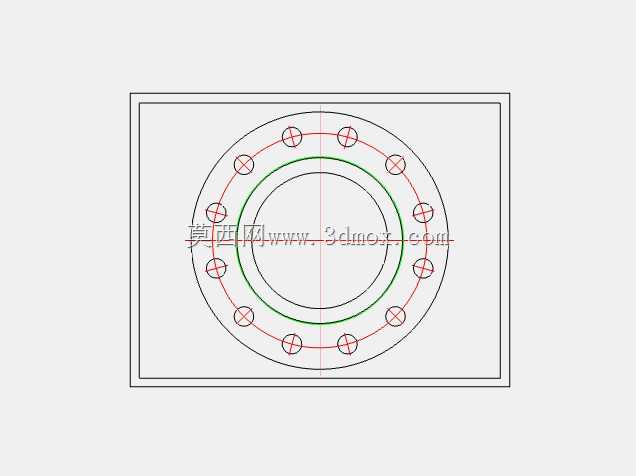

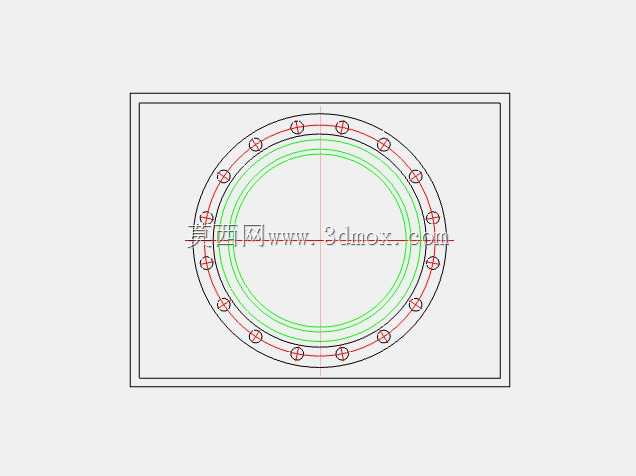

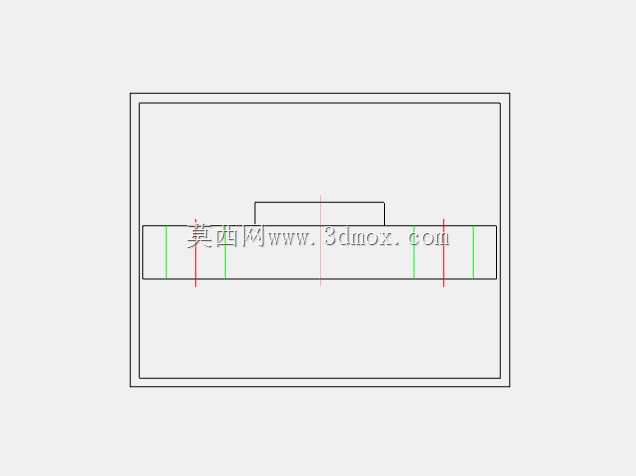

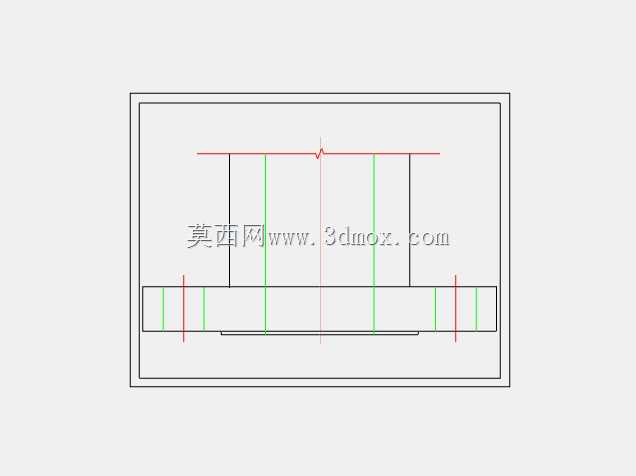

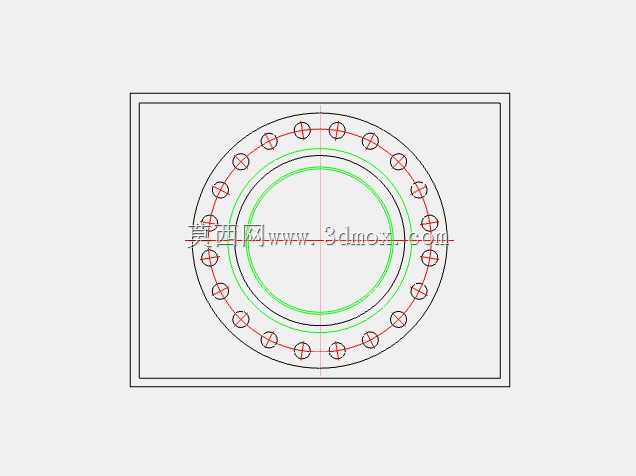

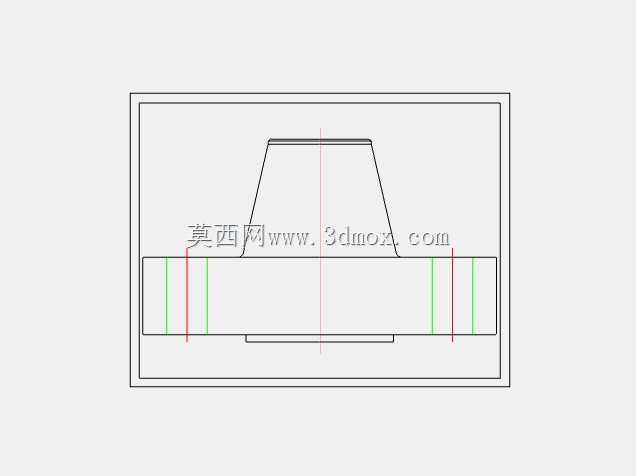

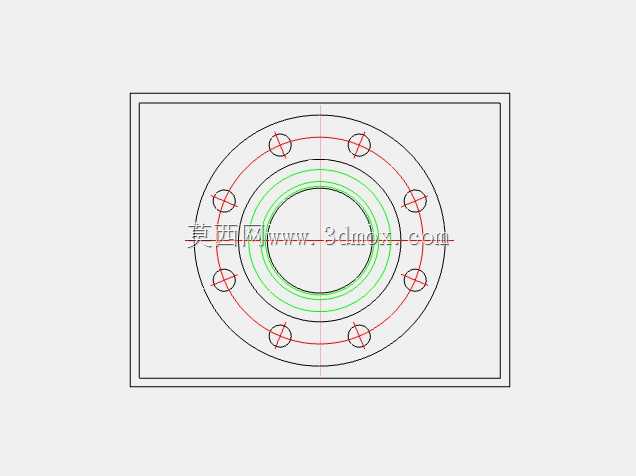

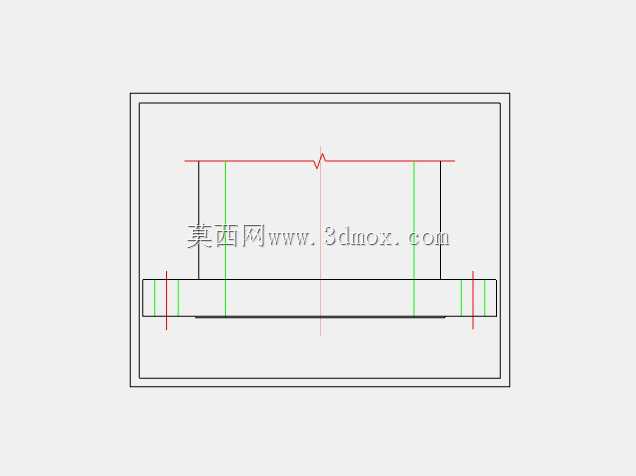

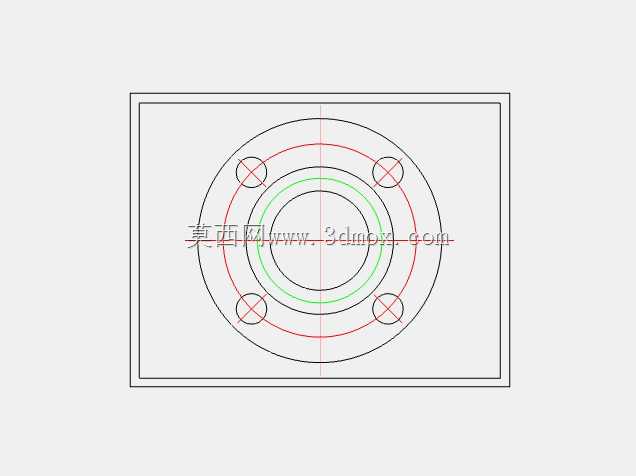

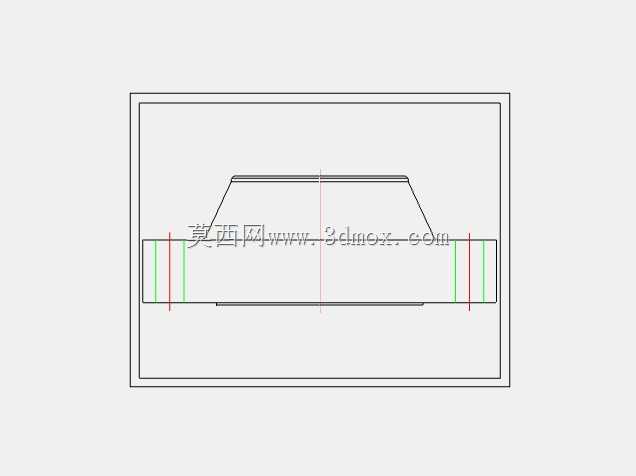

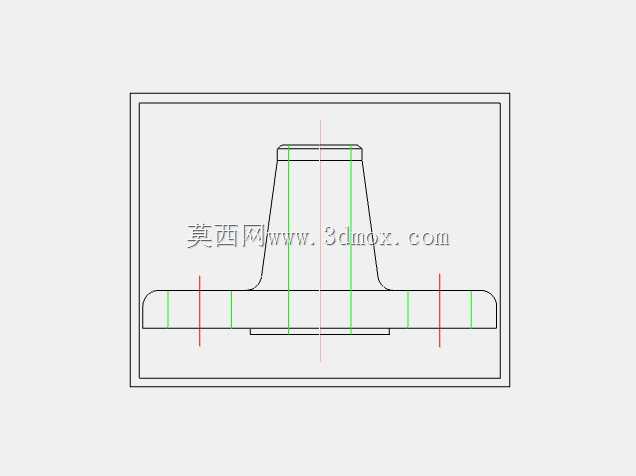

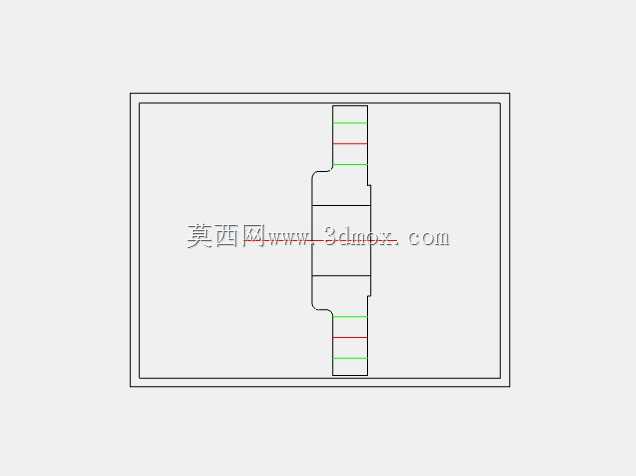

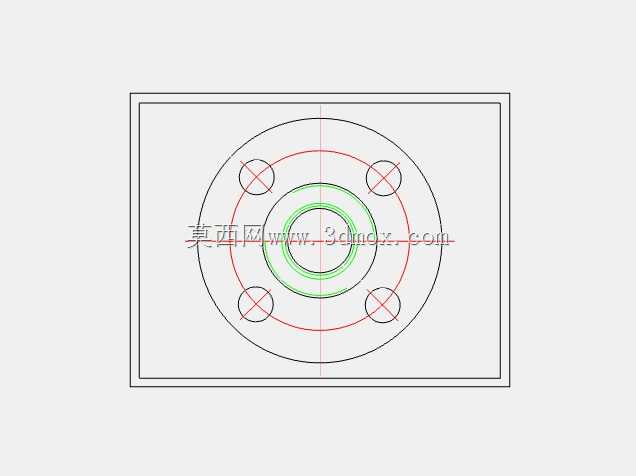

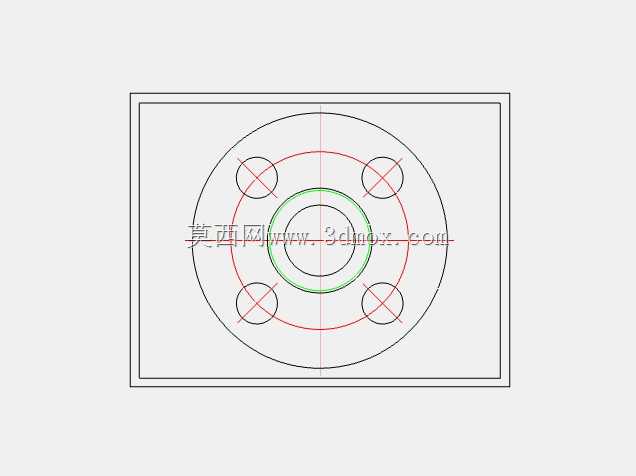

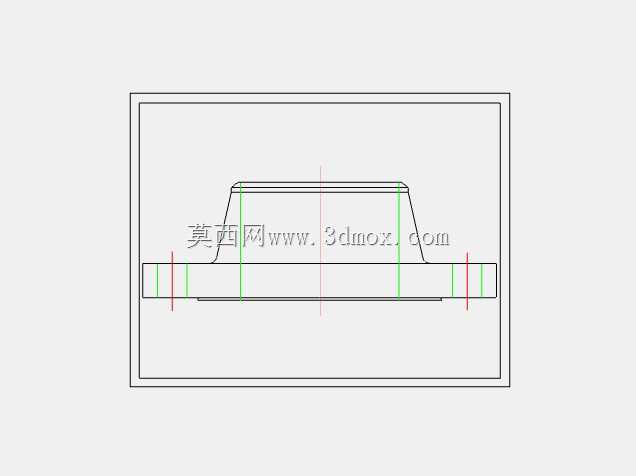

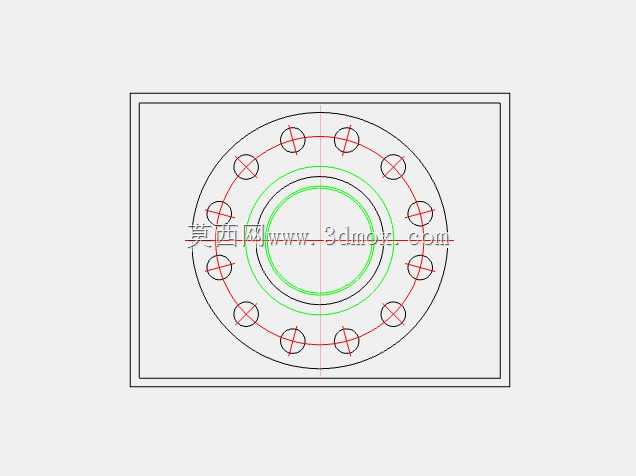

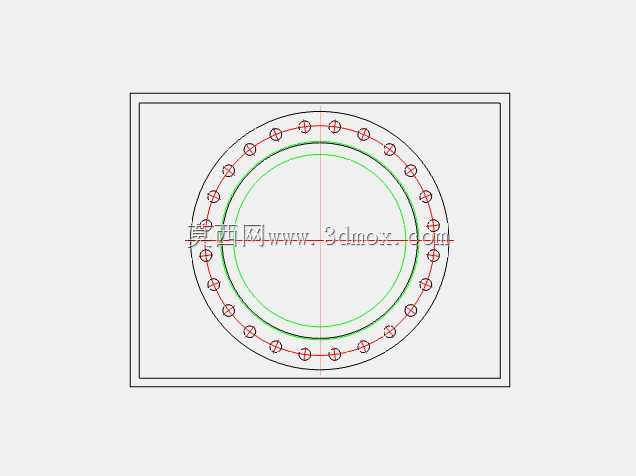

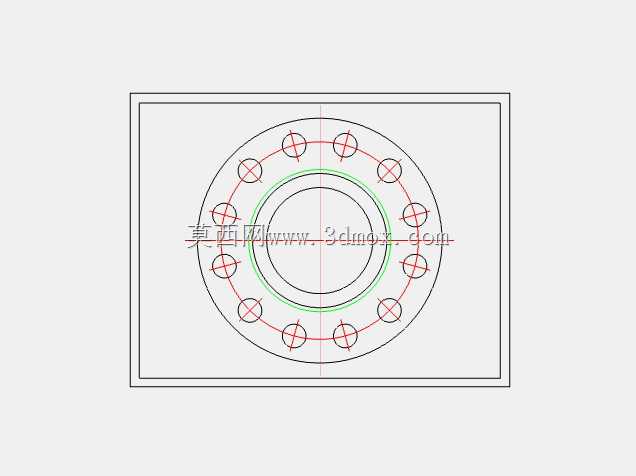

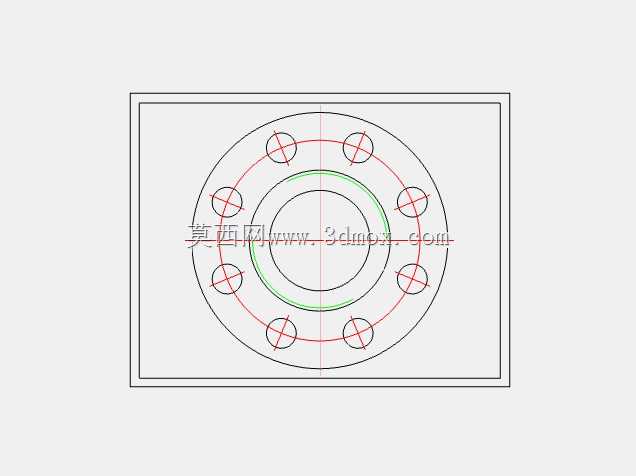

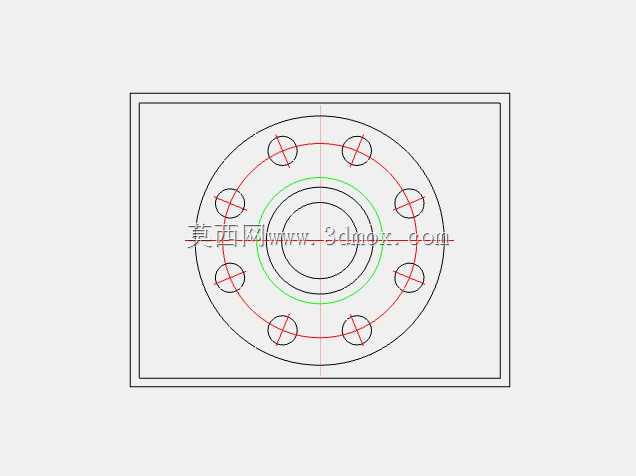

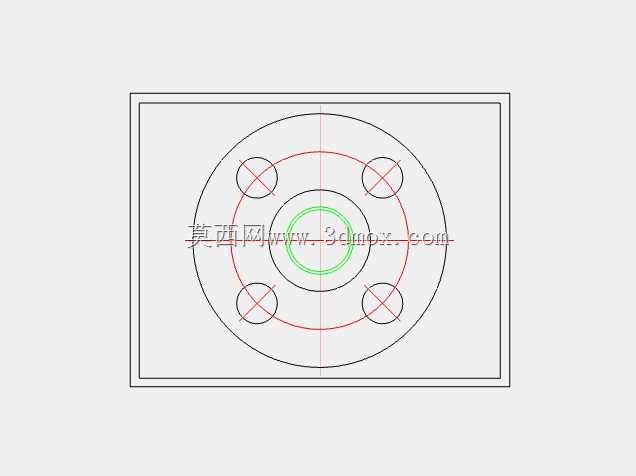

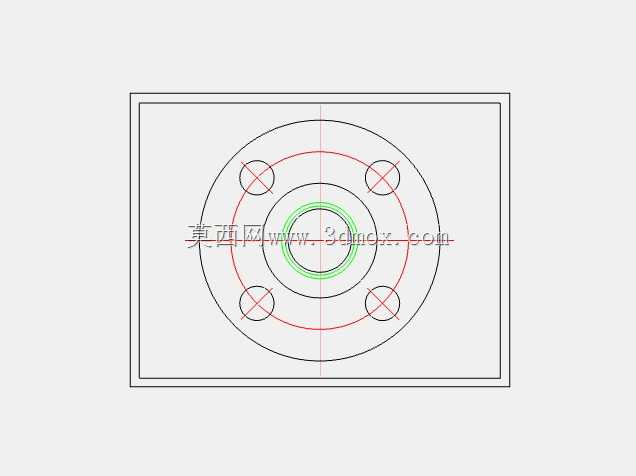

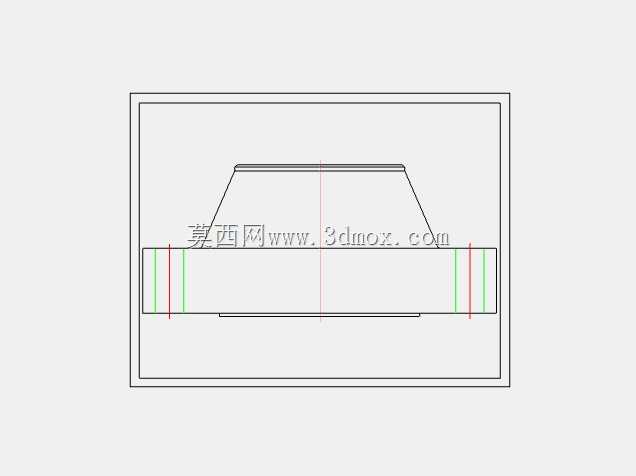

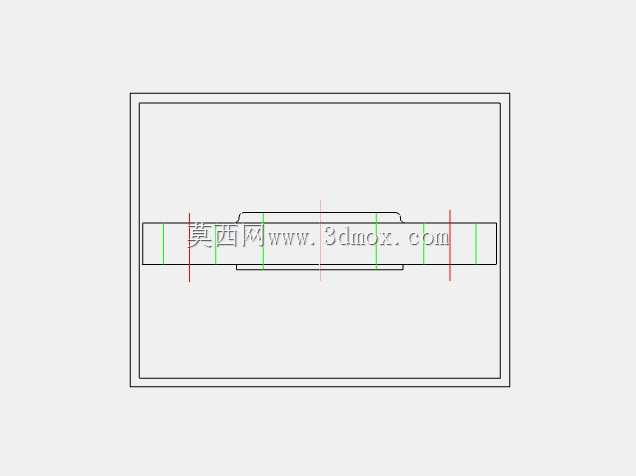

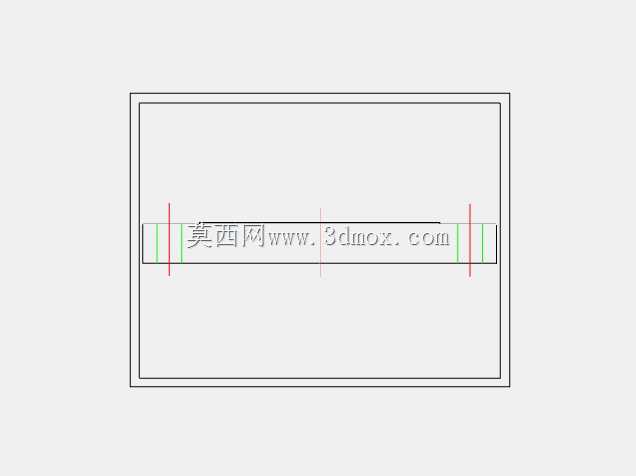

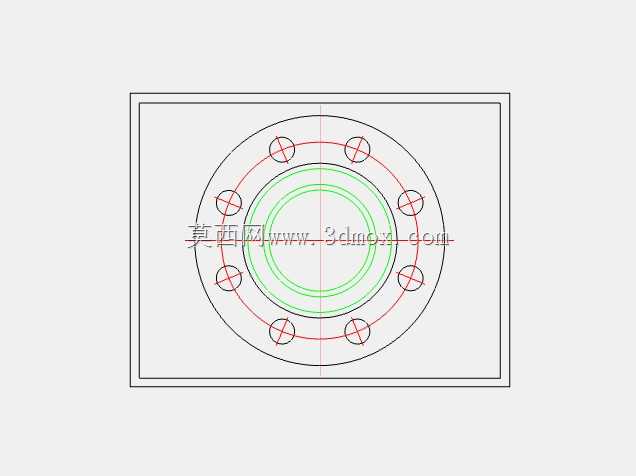

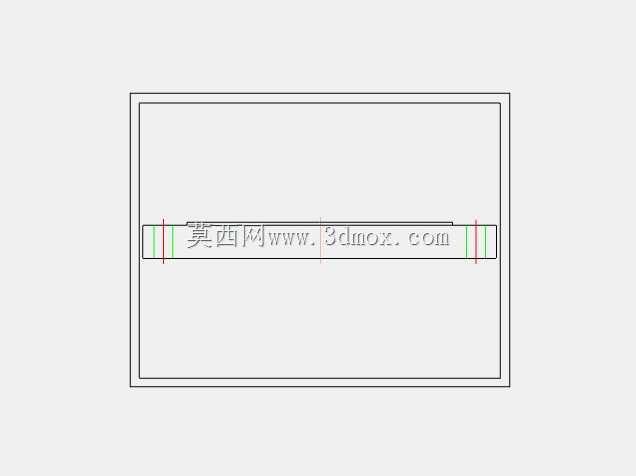

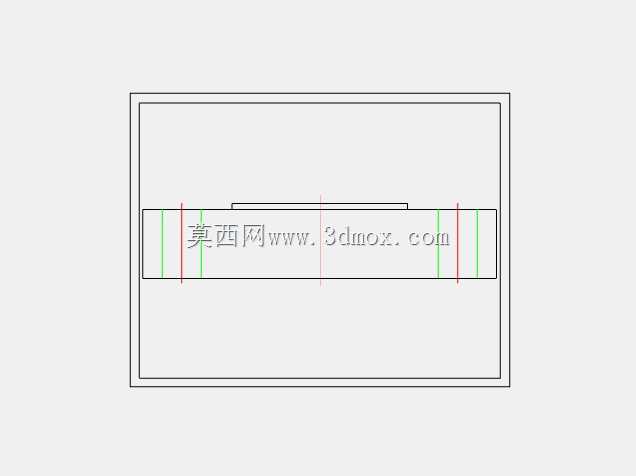

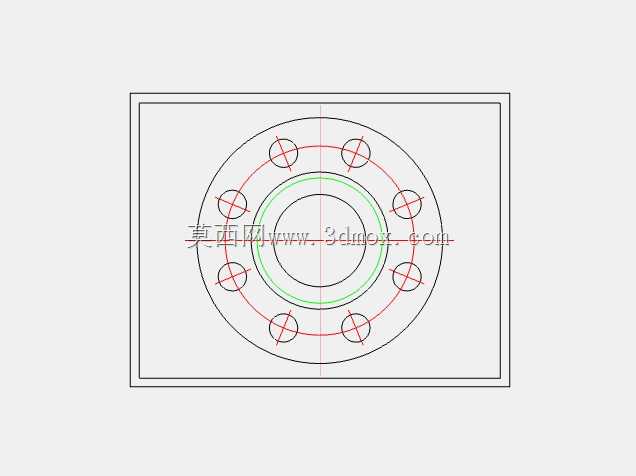

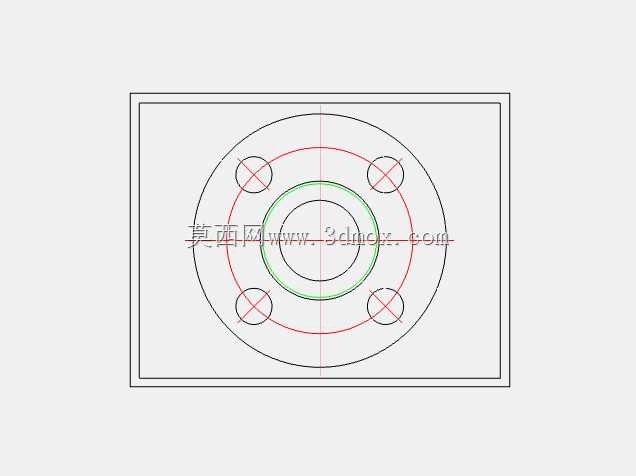

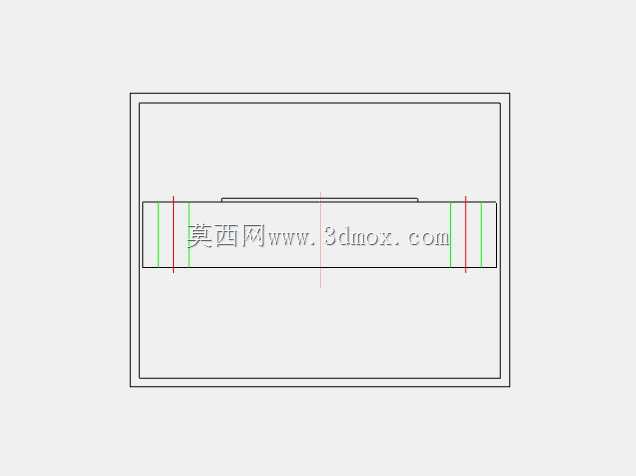

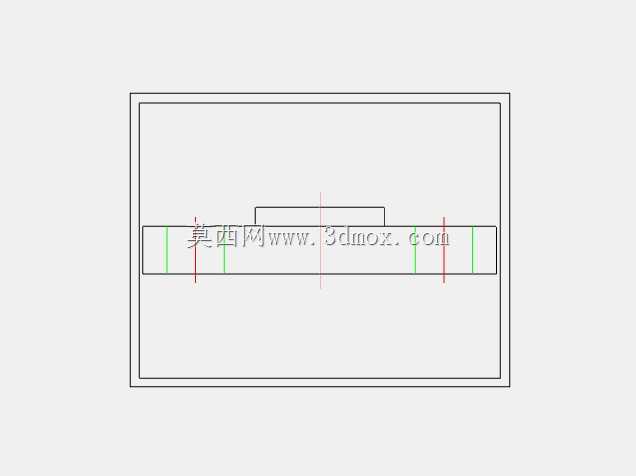

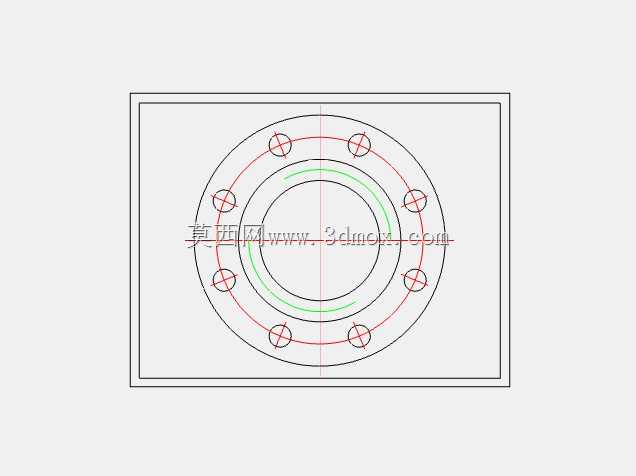

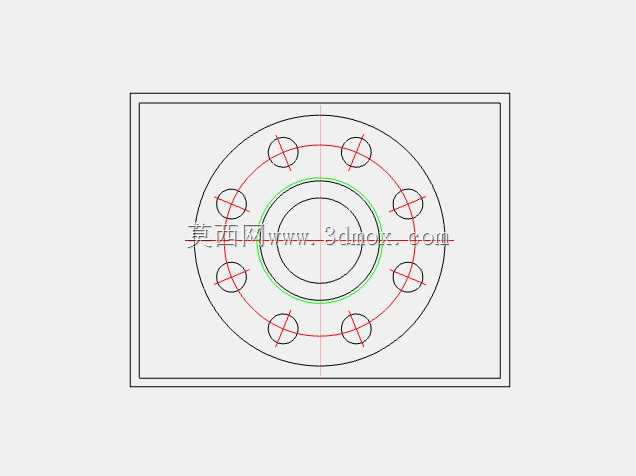

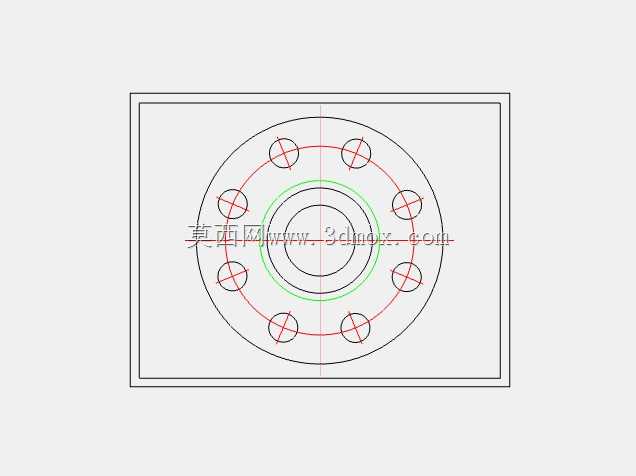

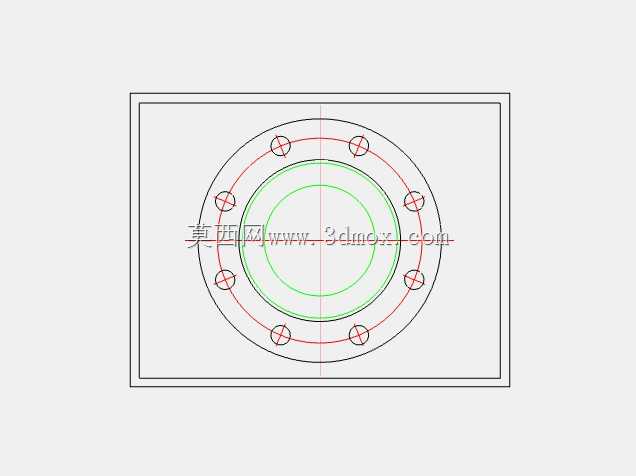

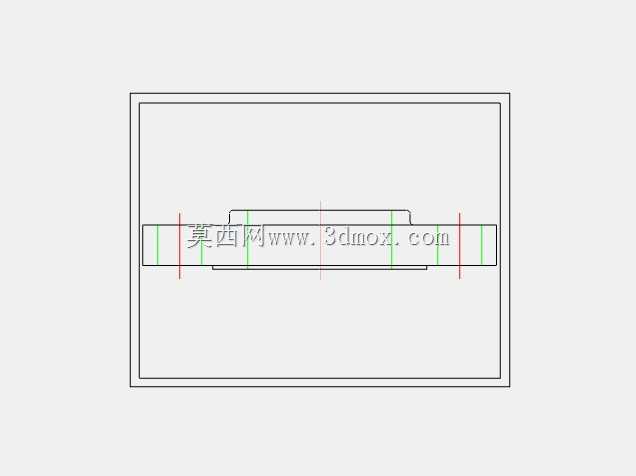

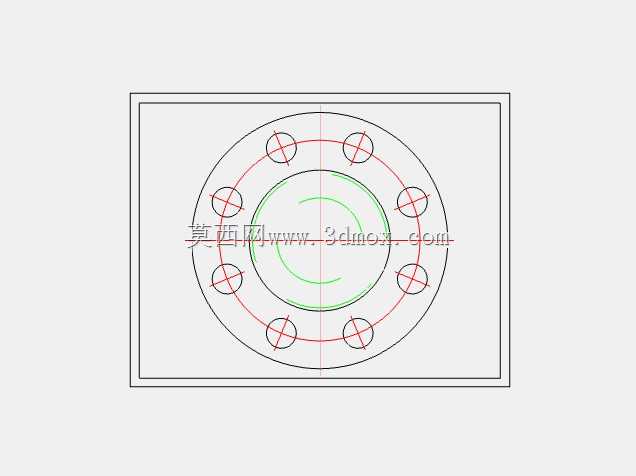

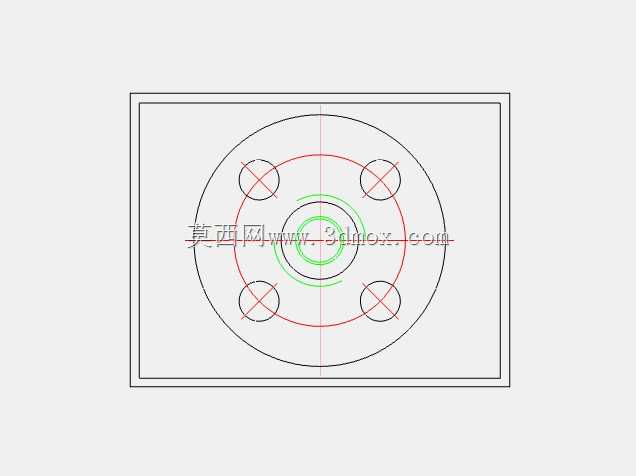

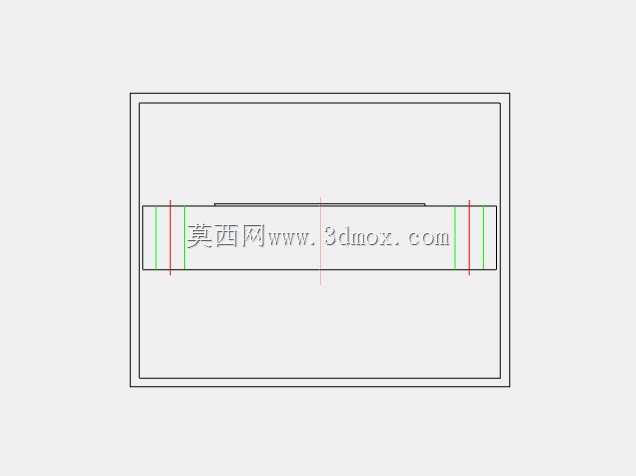

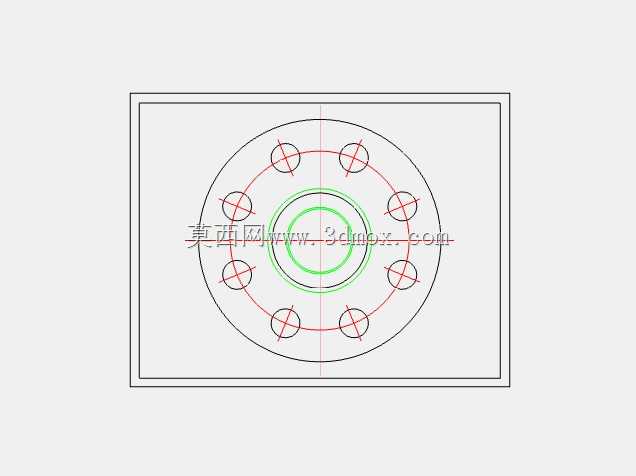

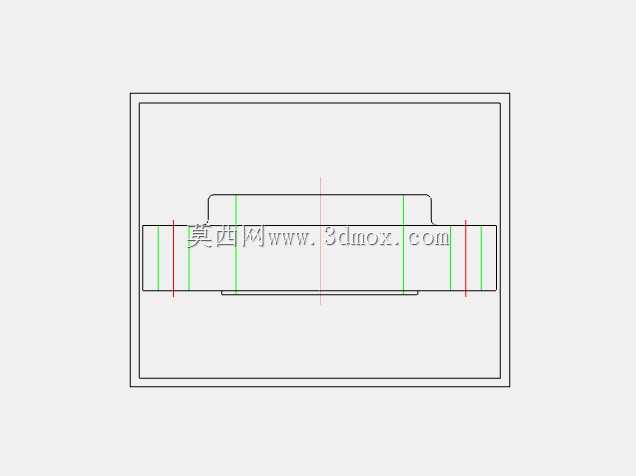

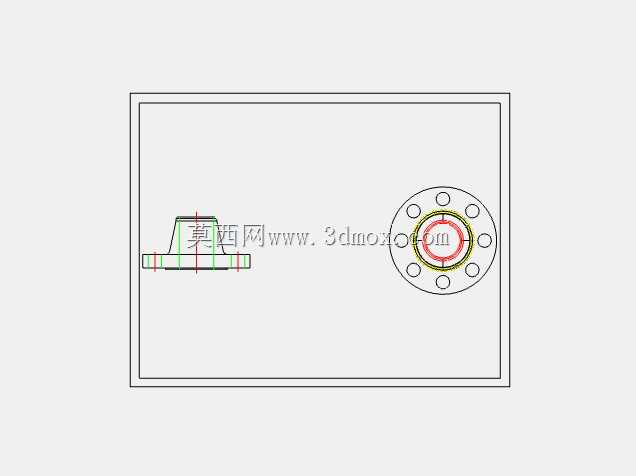

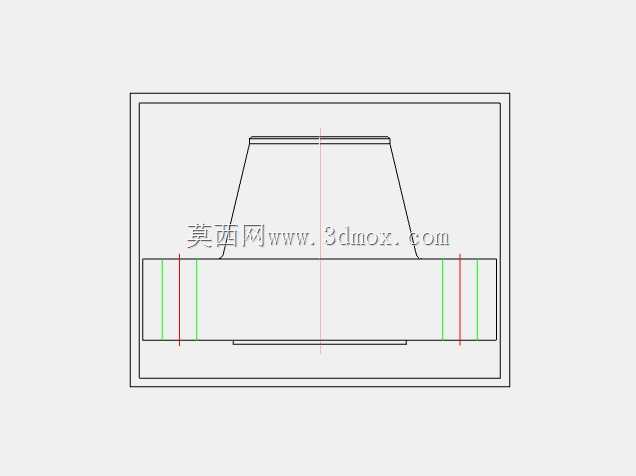

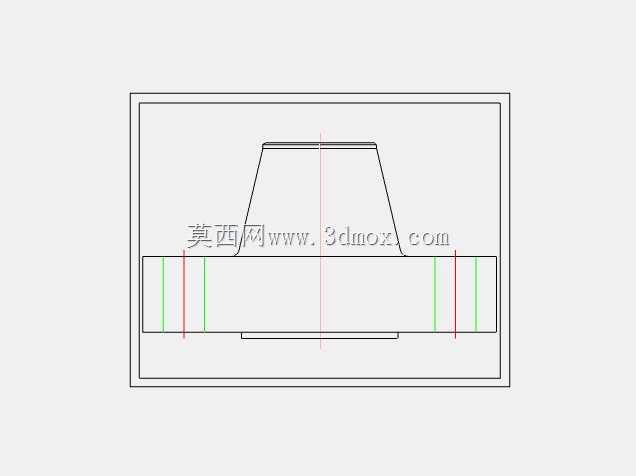

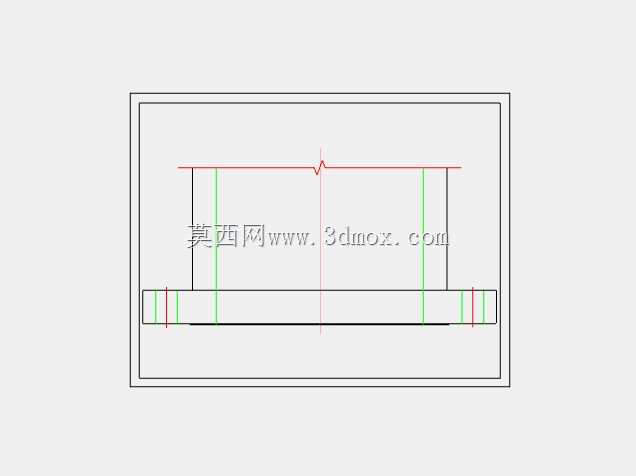

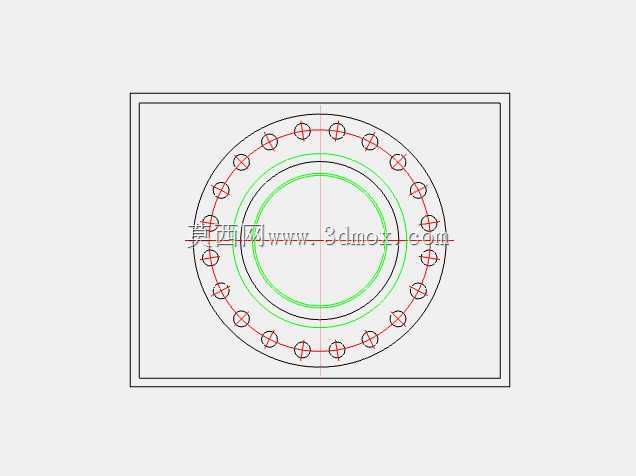

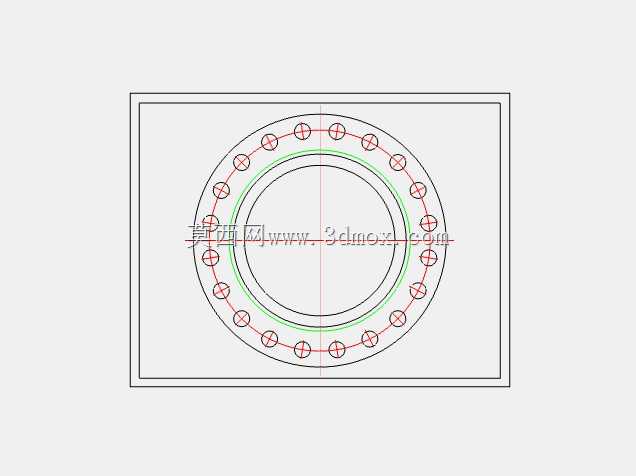

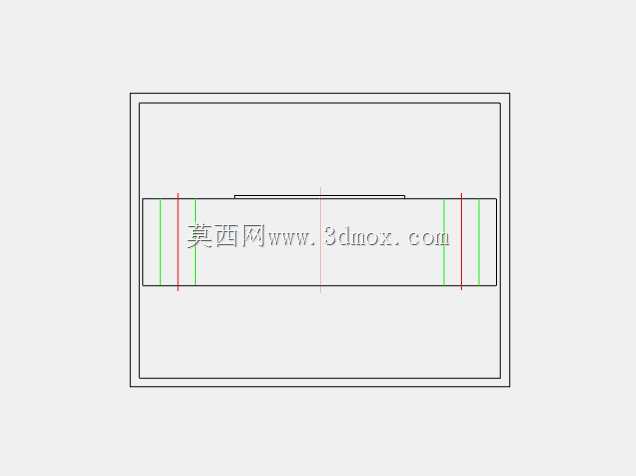

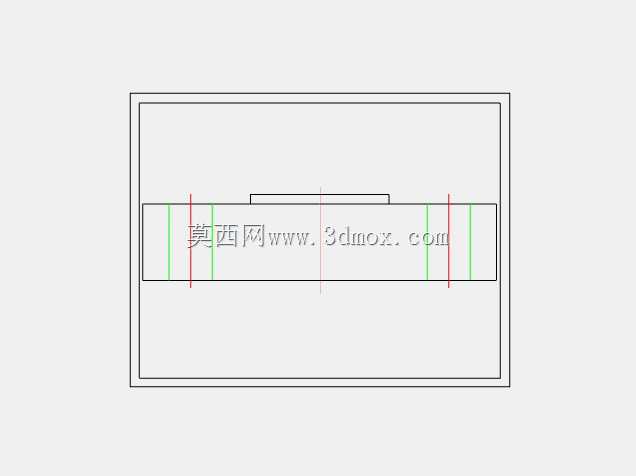

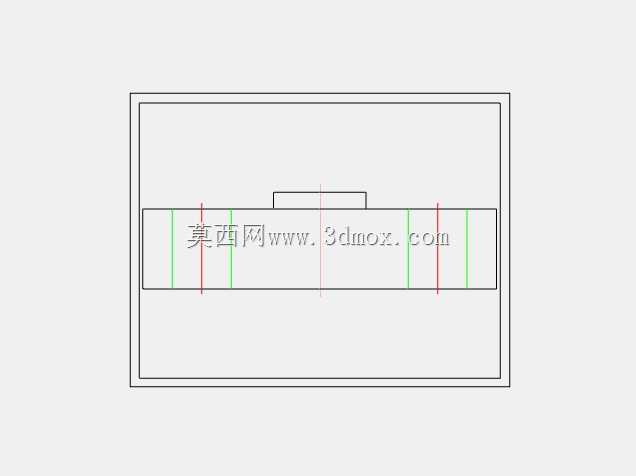

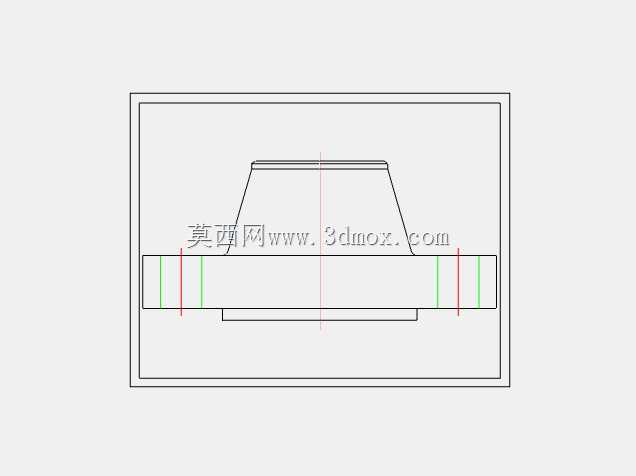

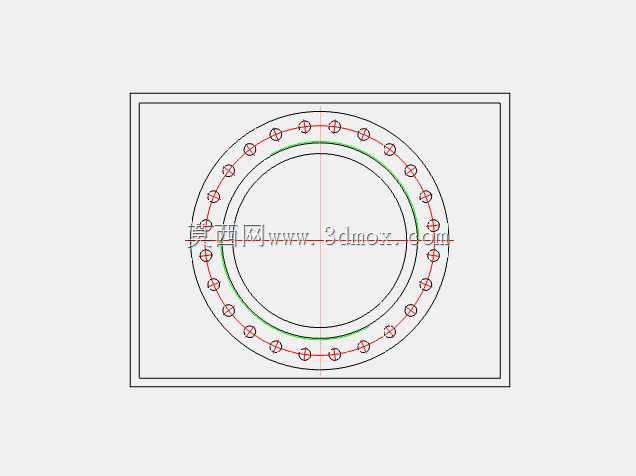

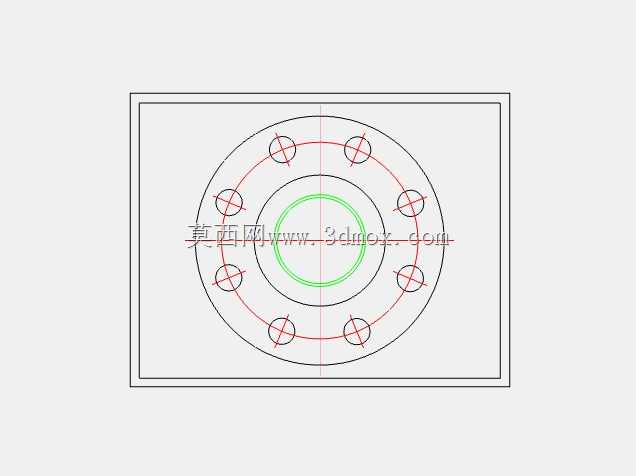

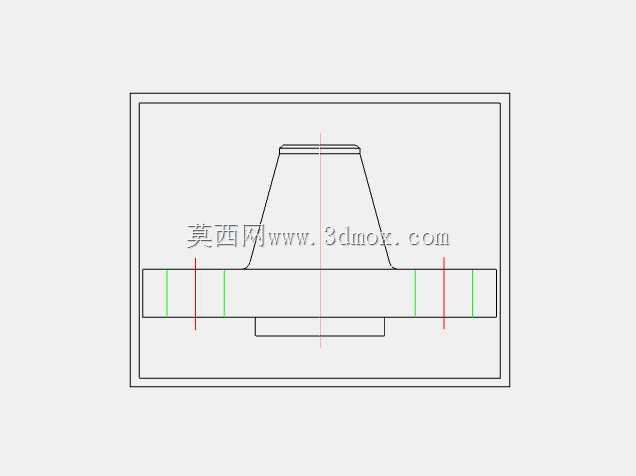

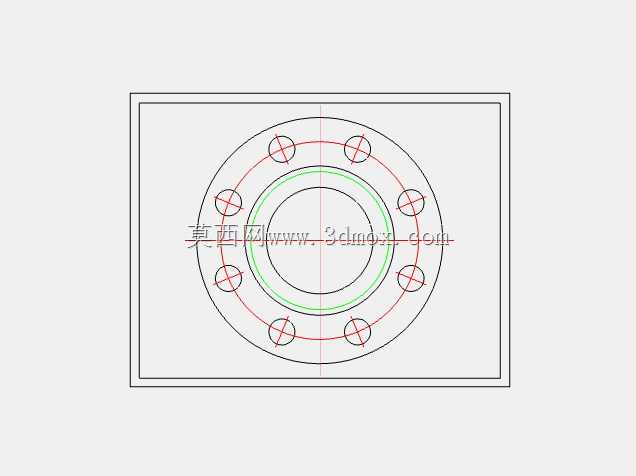

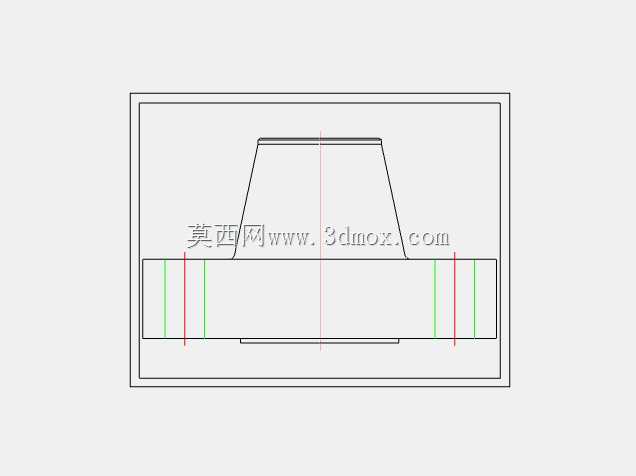

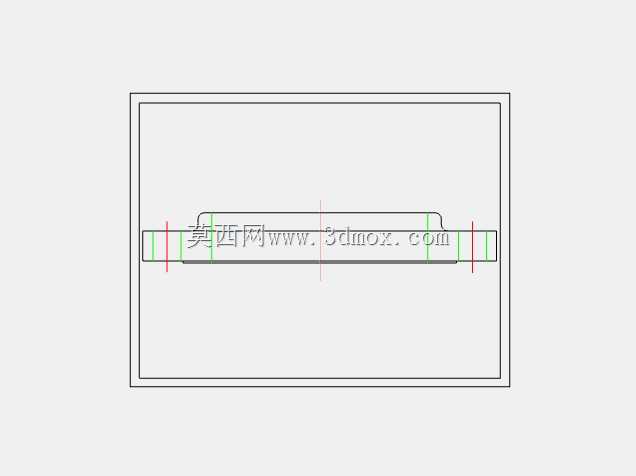

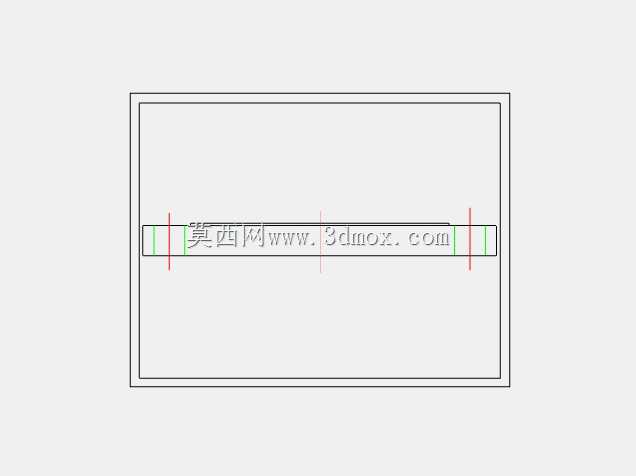

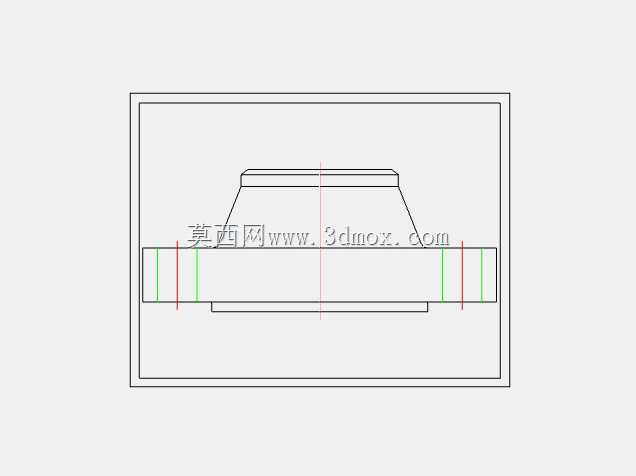

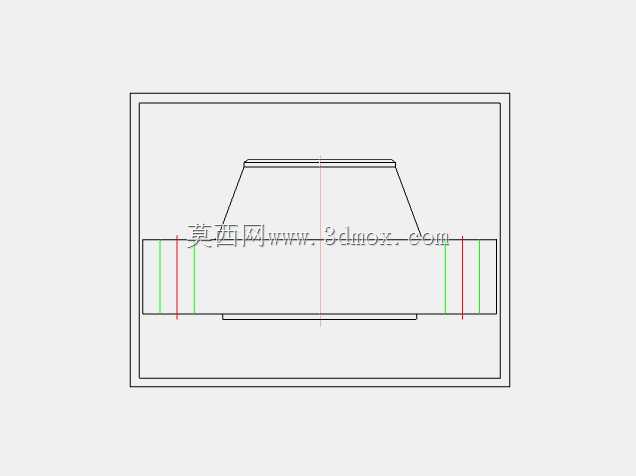

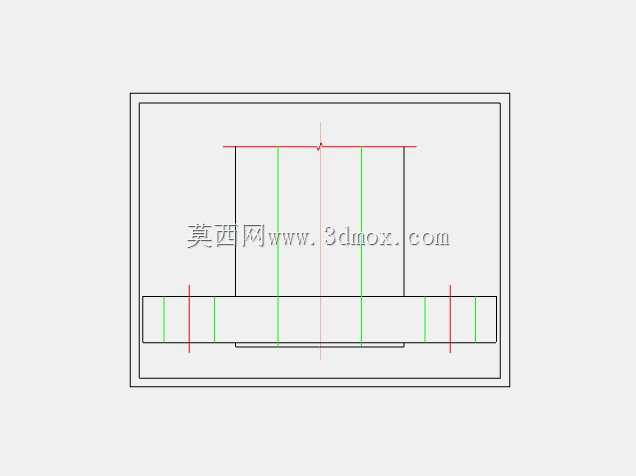

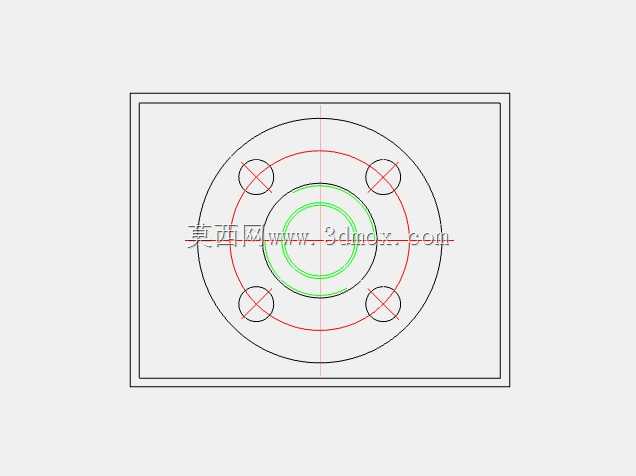

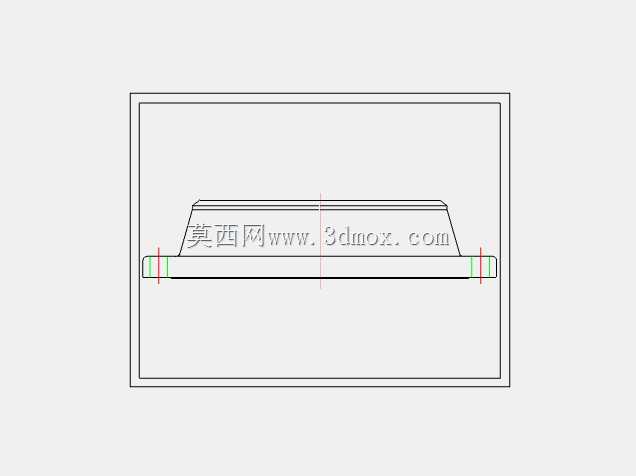

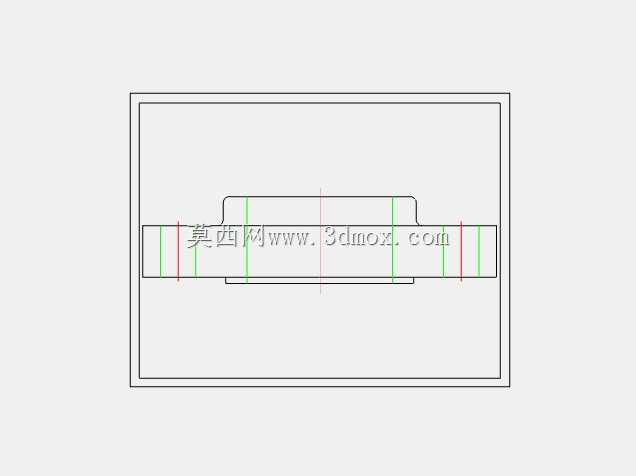

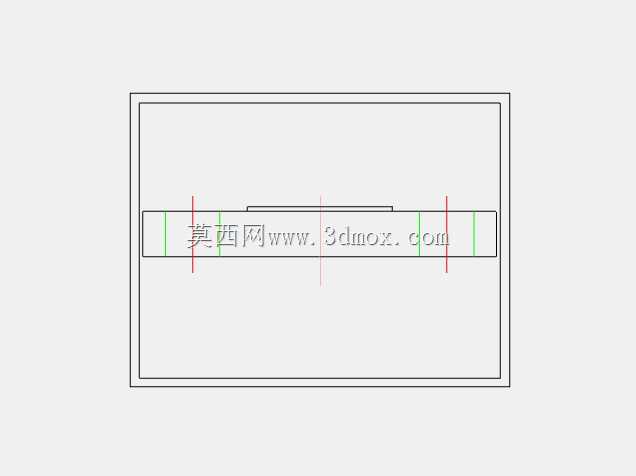

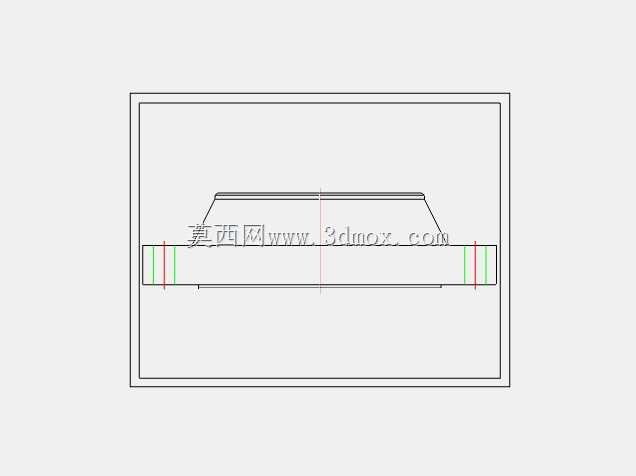

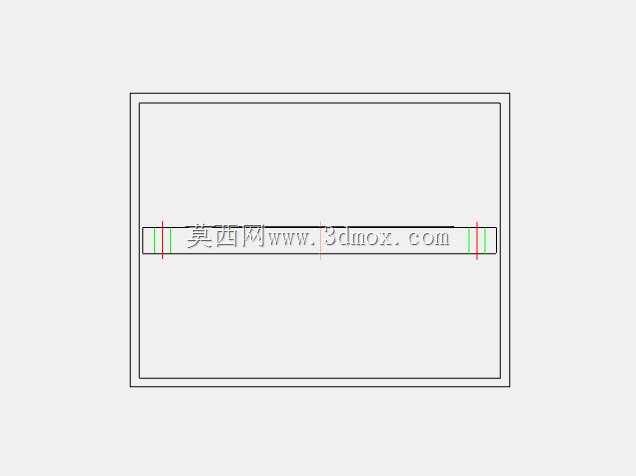

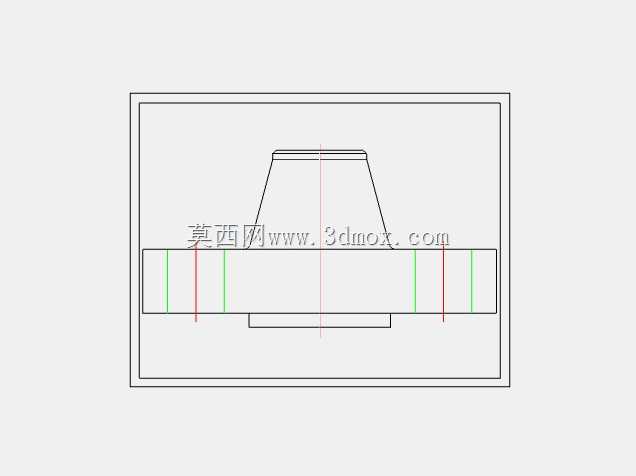

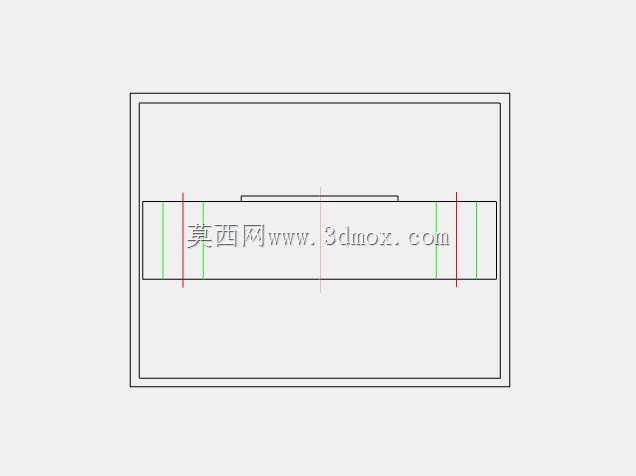

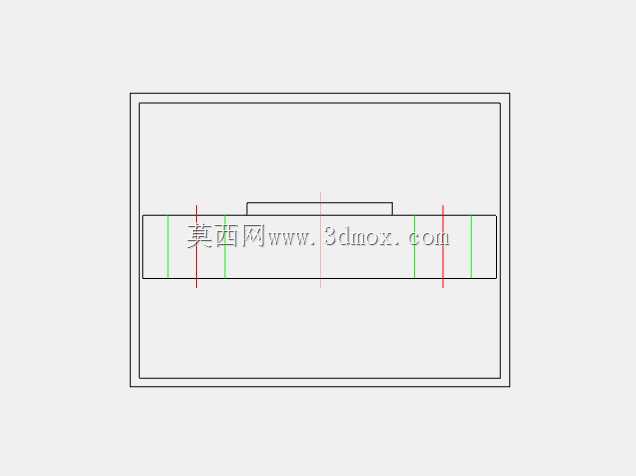

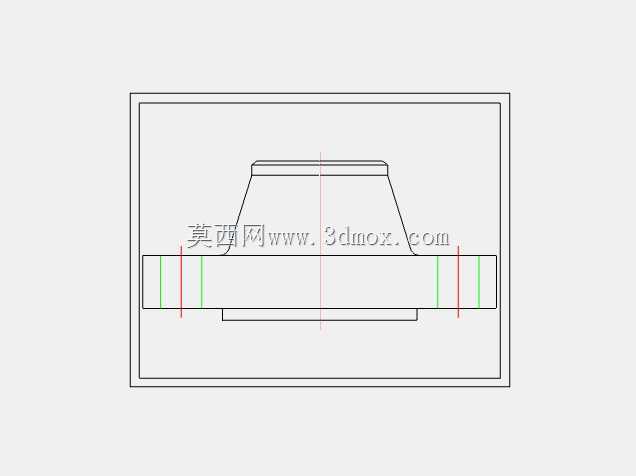

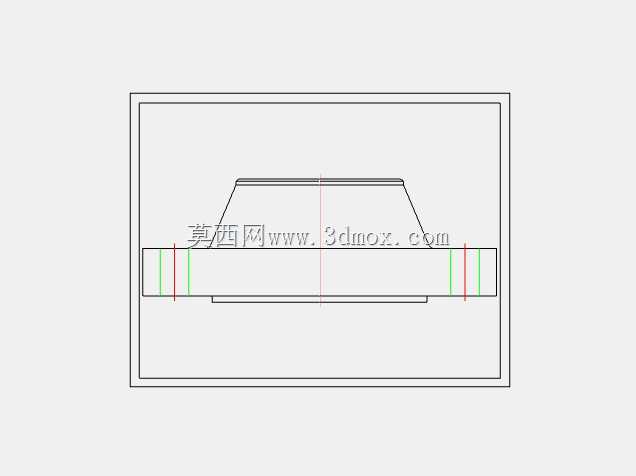

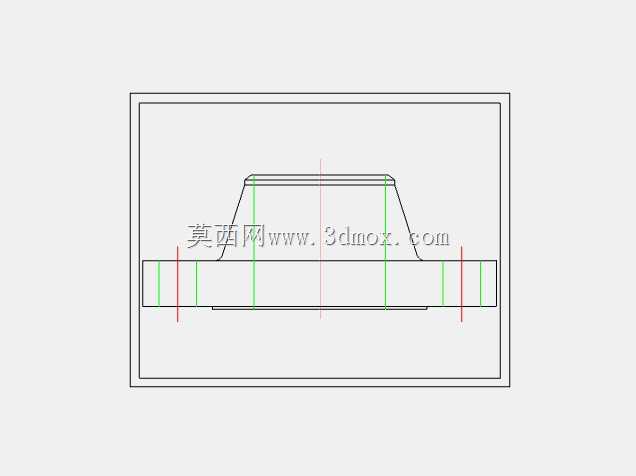

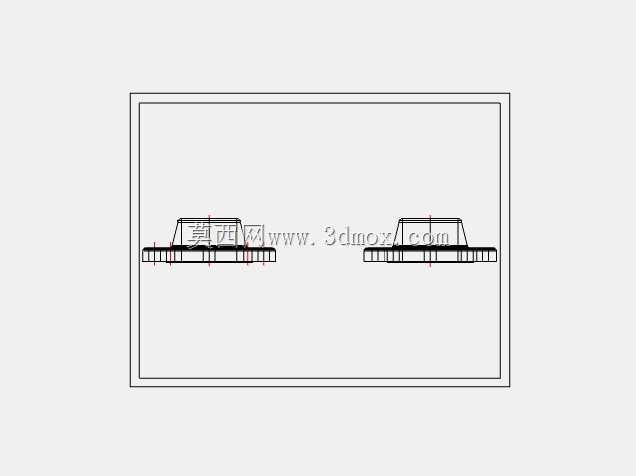

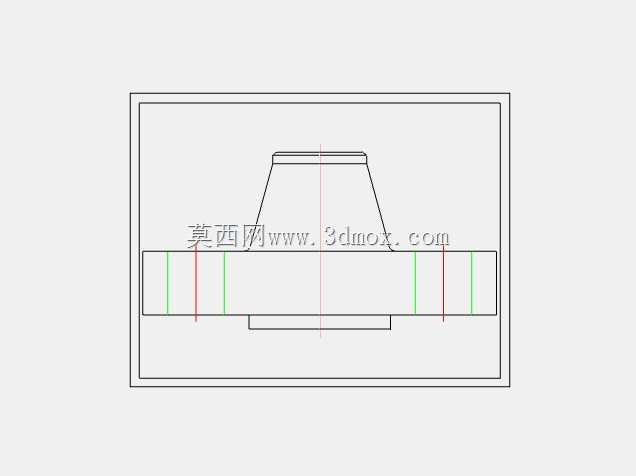

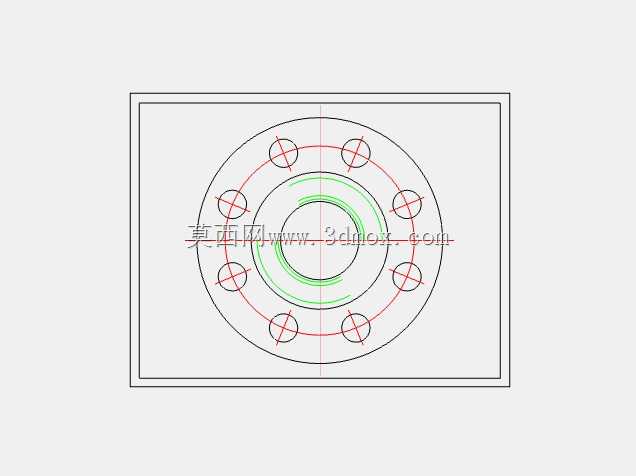

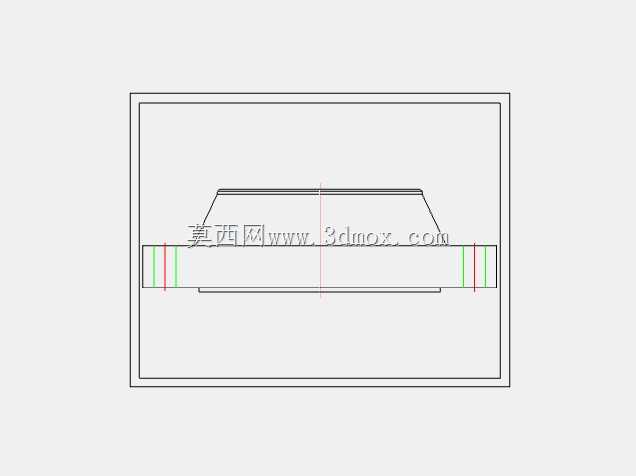

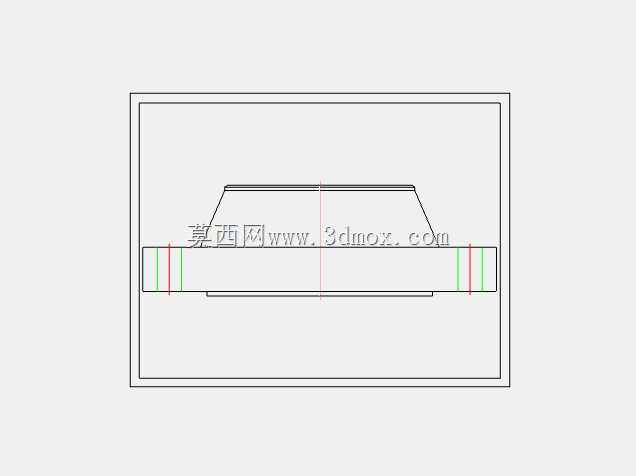

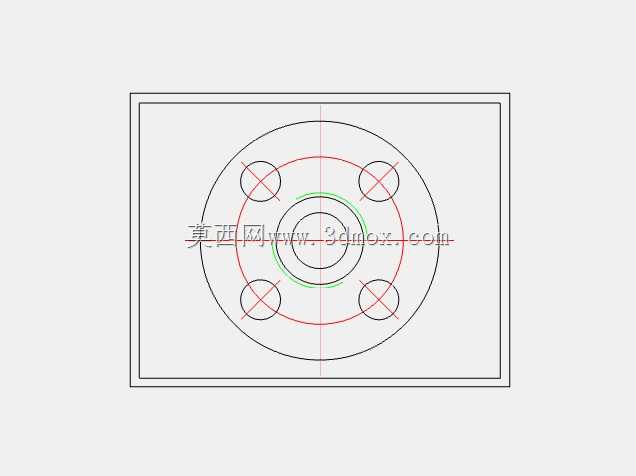

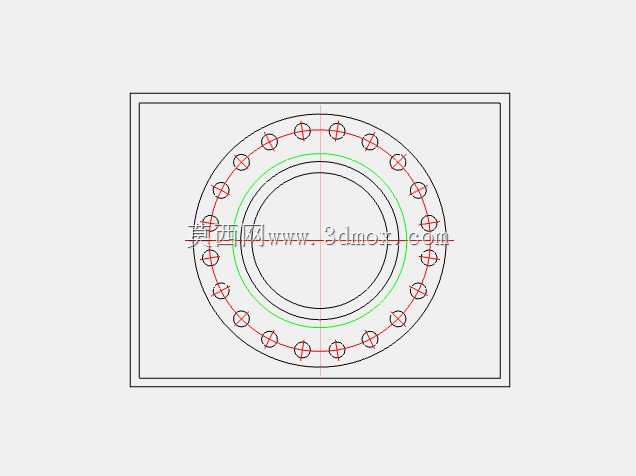

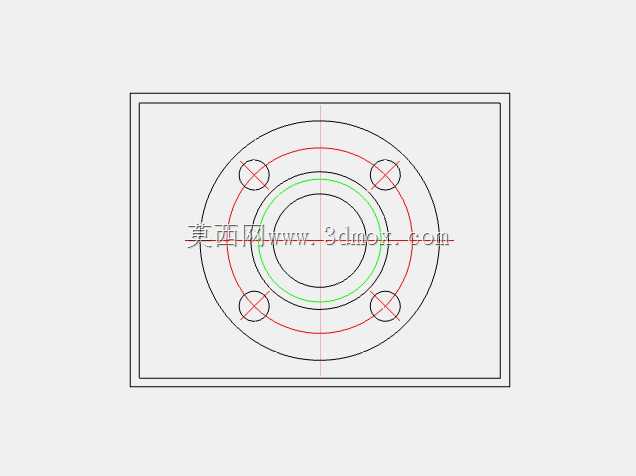

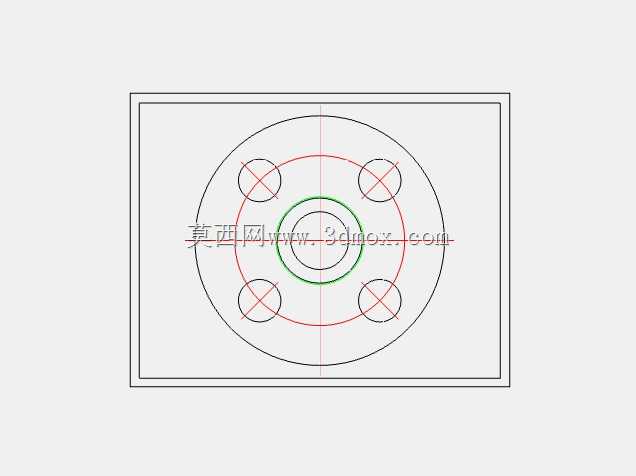

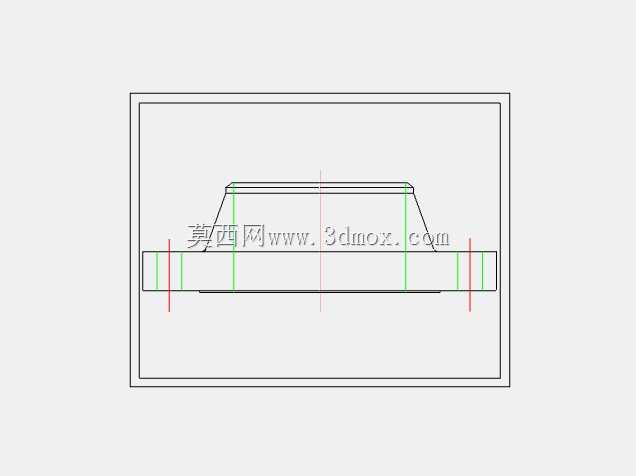

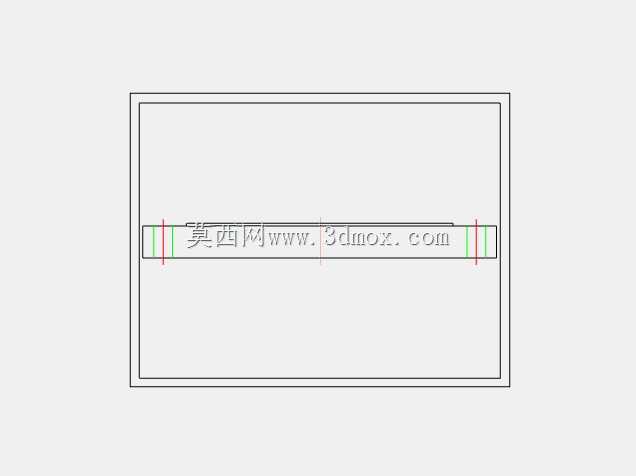

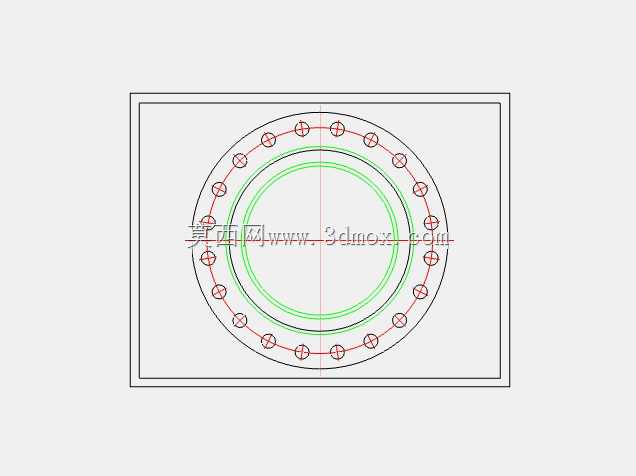

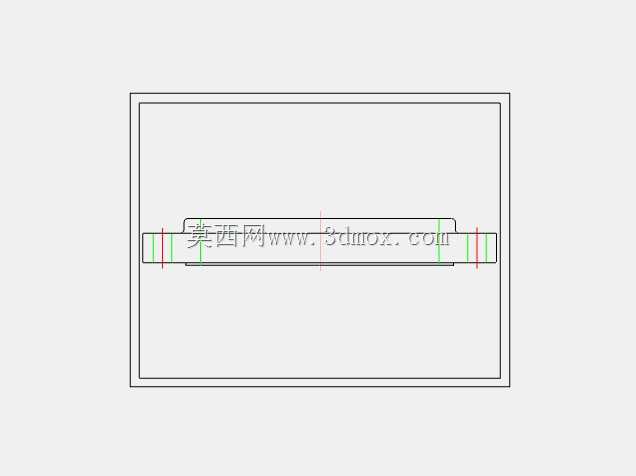

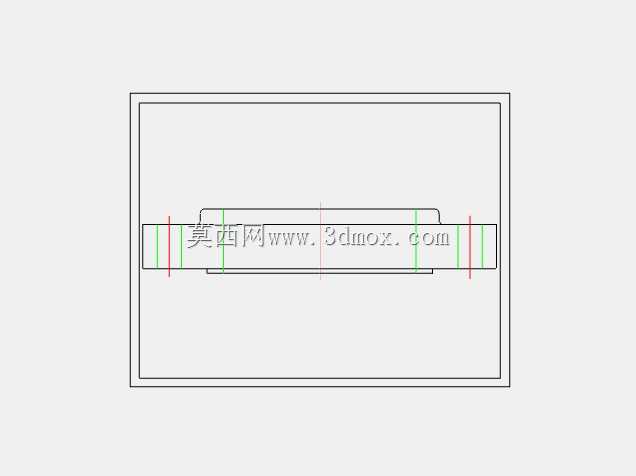

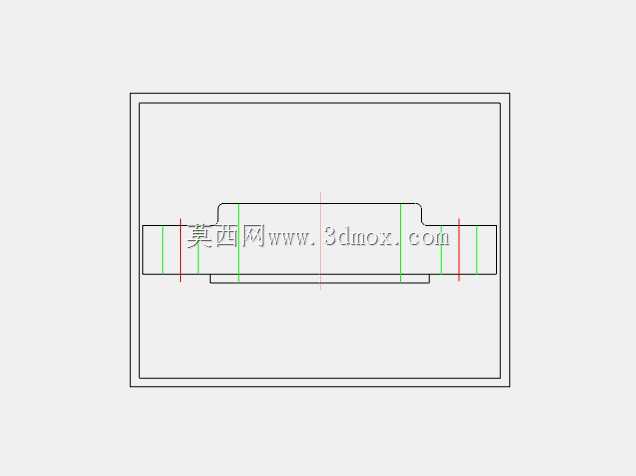

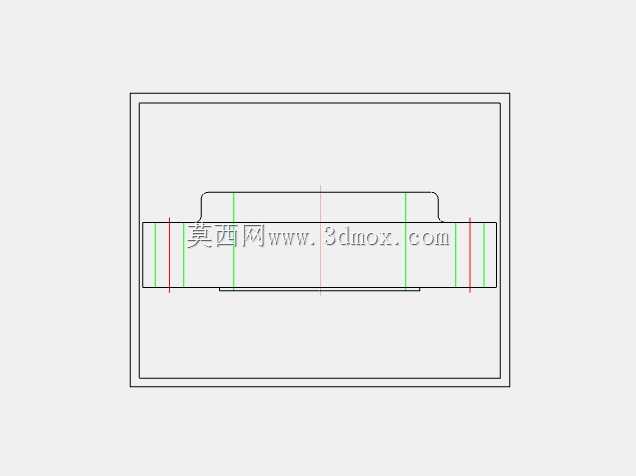

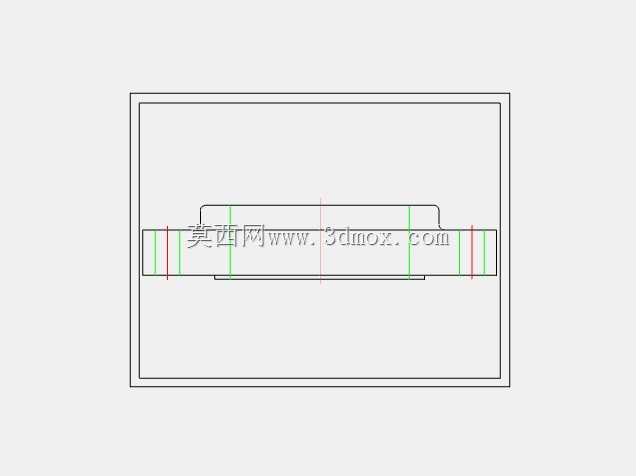

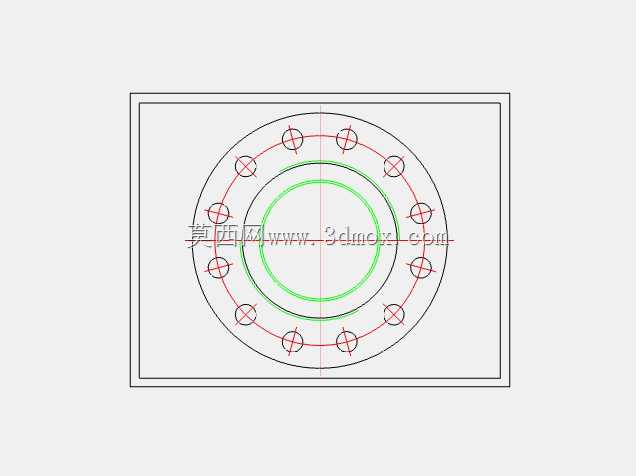

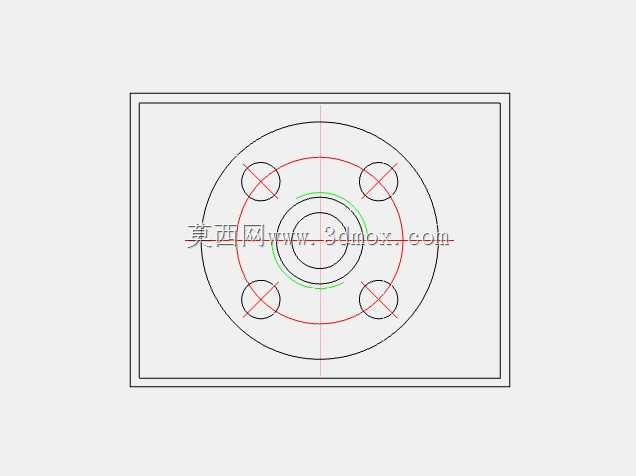

全类型全压力等级标准法兰参数化设计

在石油化工、市政给排水、电力输配、船舶动力等涉及流体介质输送的工程场景中，法兰是实现管道与管道、管道与设备、管道与阀组之间刚性密封连接的核心承压部件，其选型合理性直接决定整个管路系统的运行可靠性与承压边界完整性。本次梳理的全系列标准法兰覆盖了工程领域常用的所有结构形式与压力等级，可适配从低压给排水到高压化工反应、从常温输水到高温蒸汽输送的全场景连接需求。

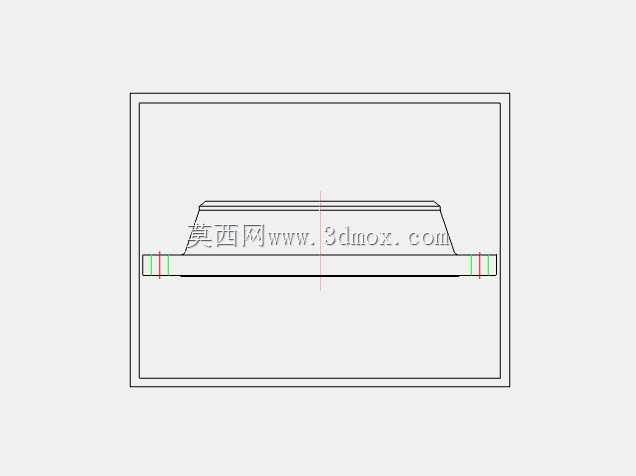

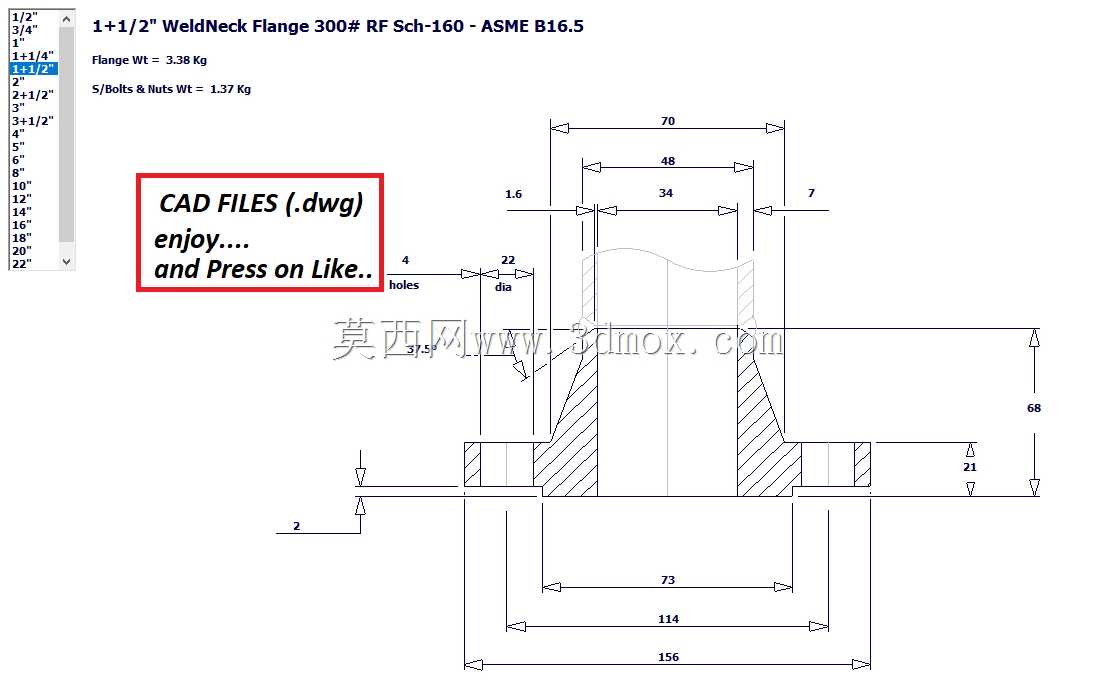

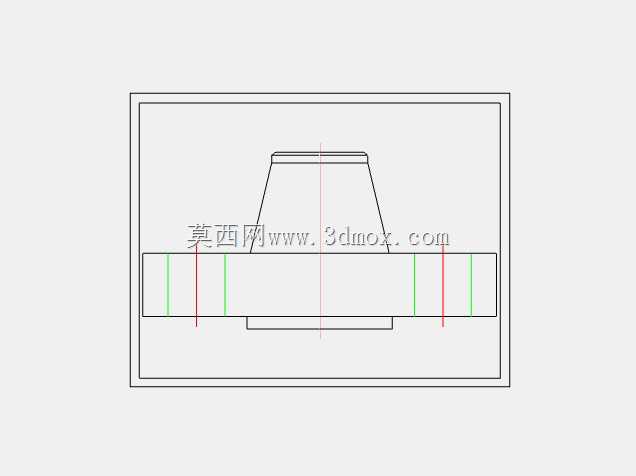

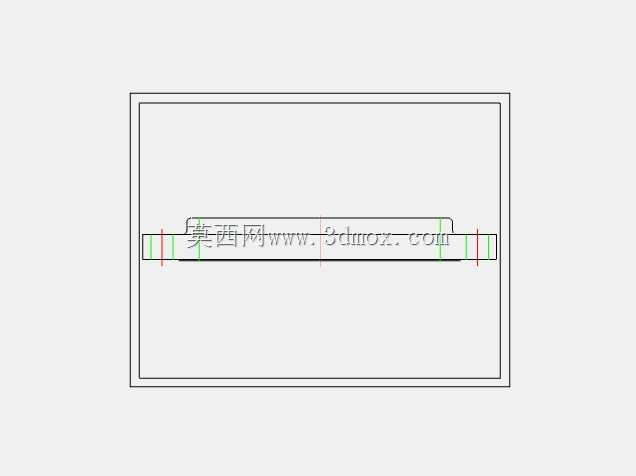

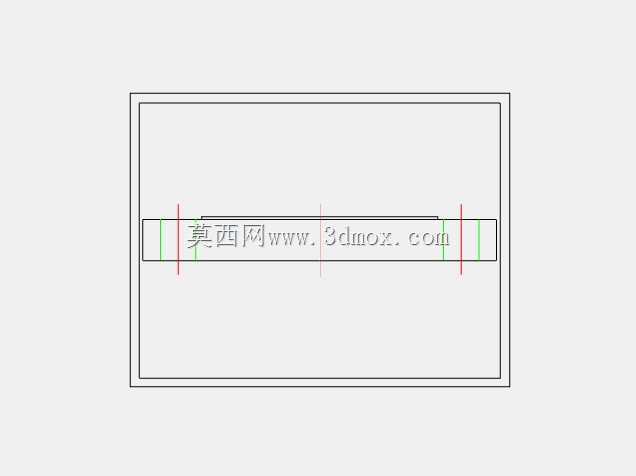

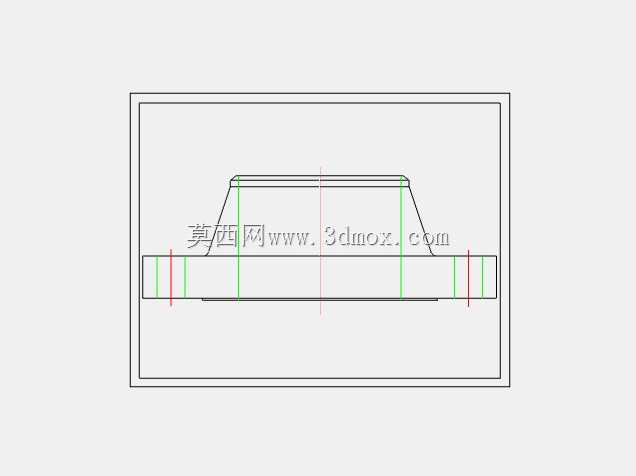

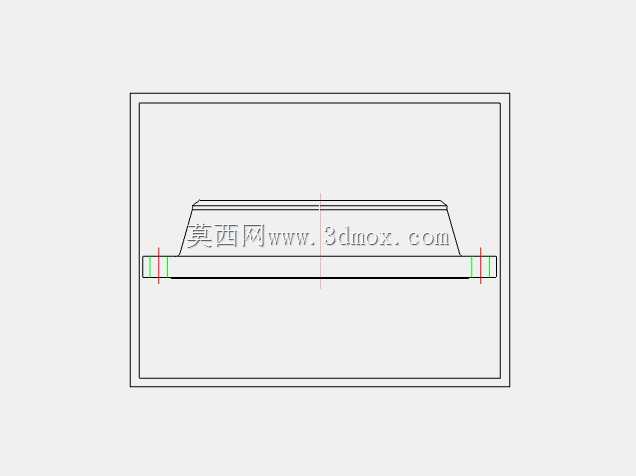

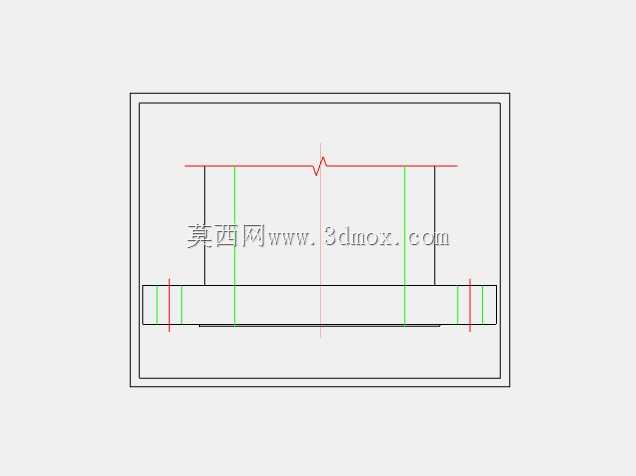

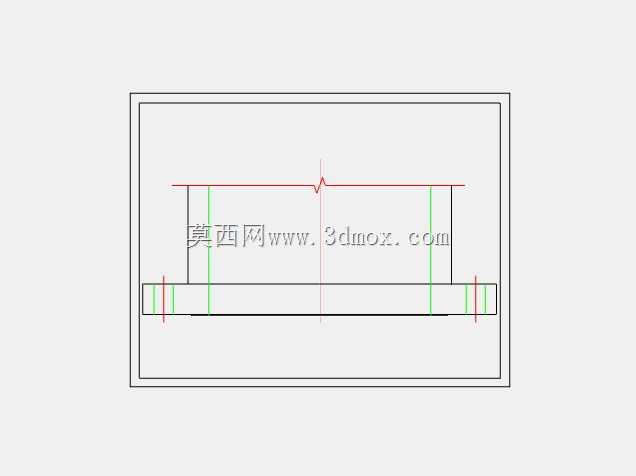

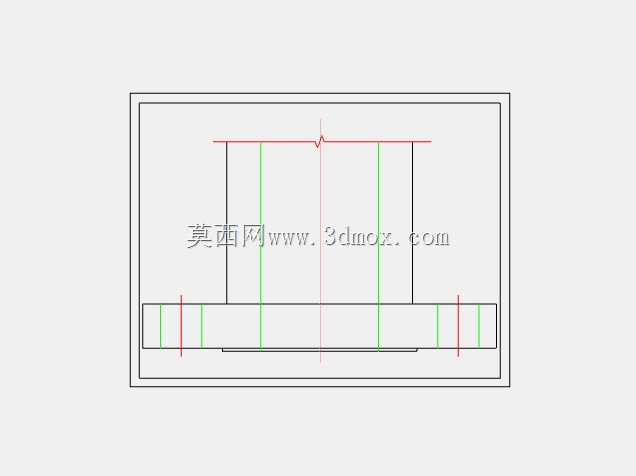

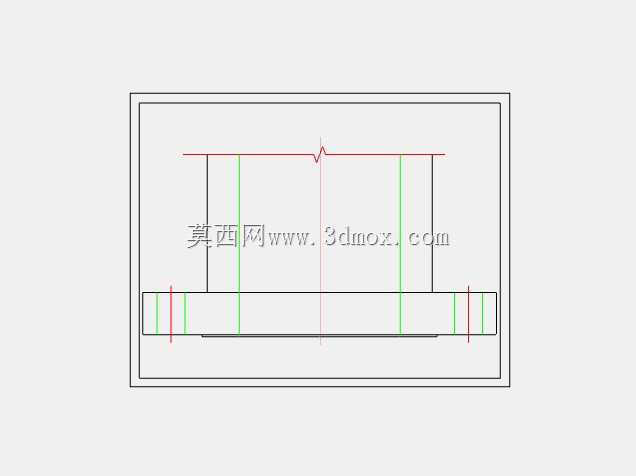

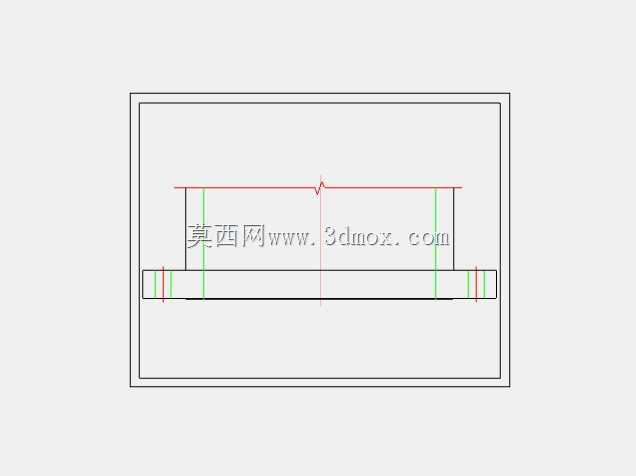

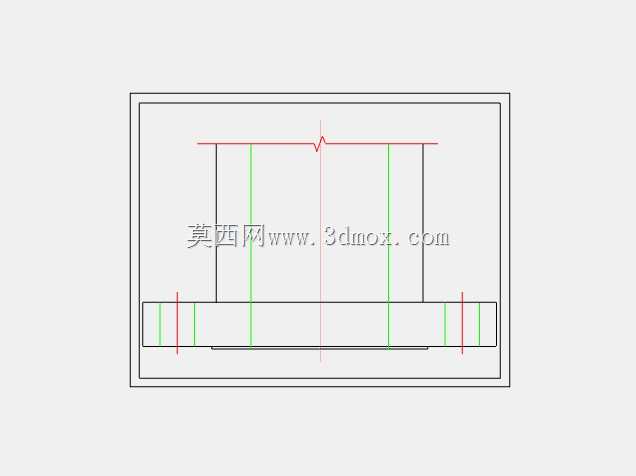

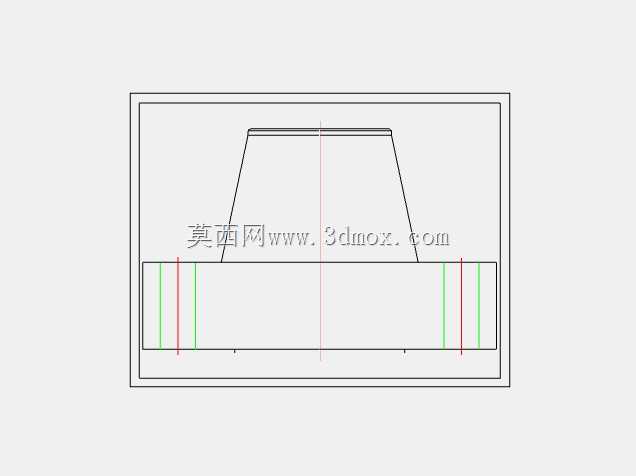

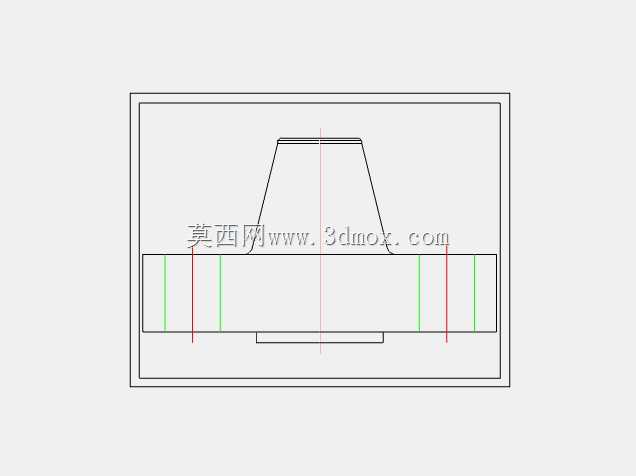

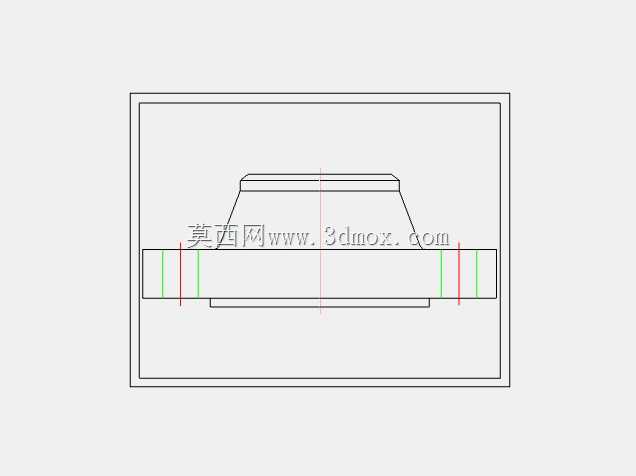

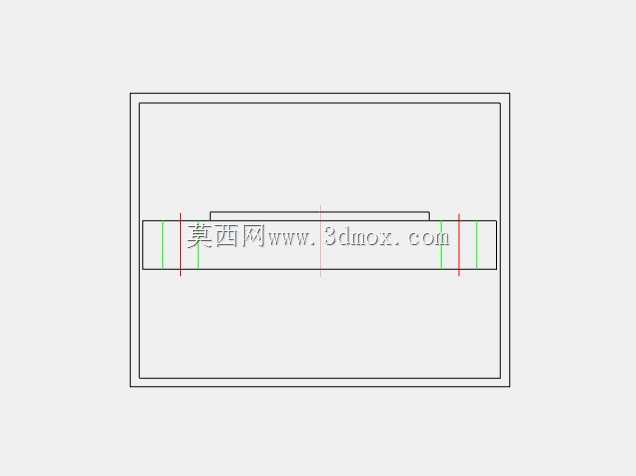

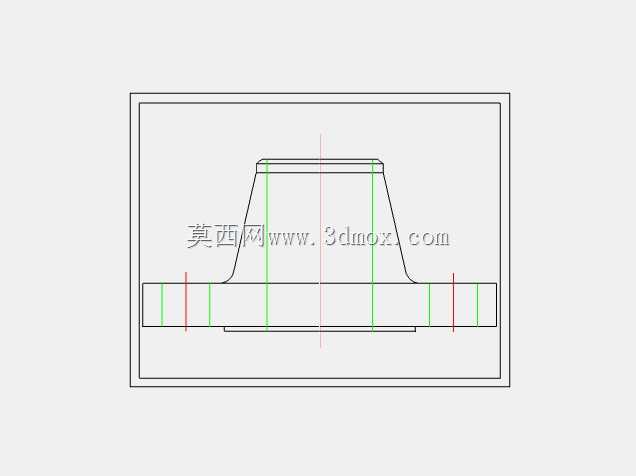

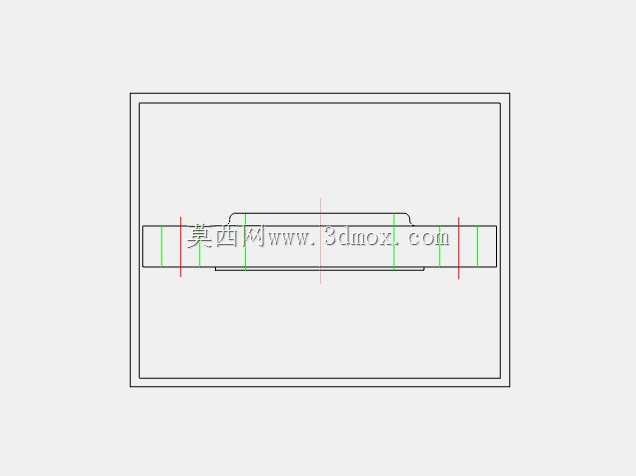

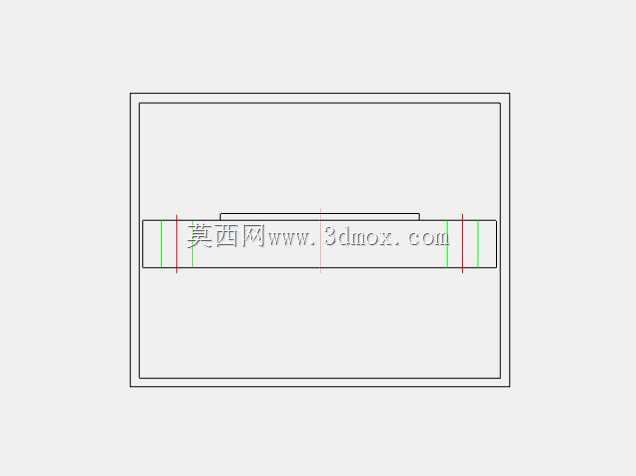

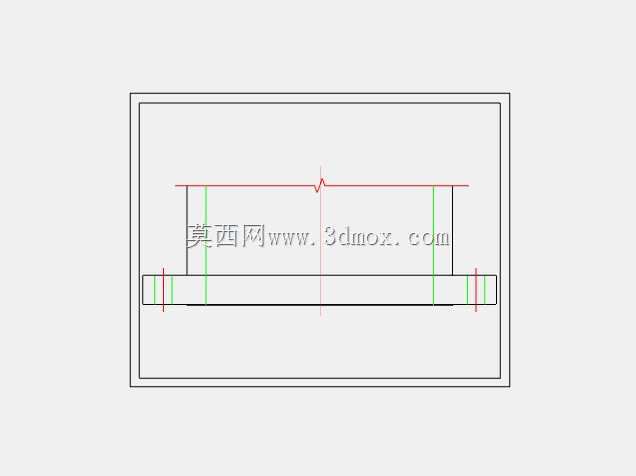

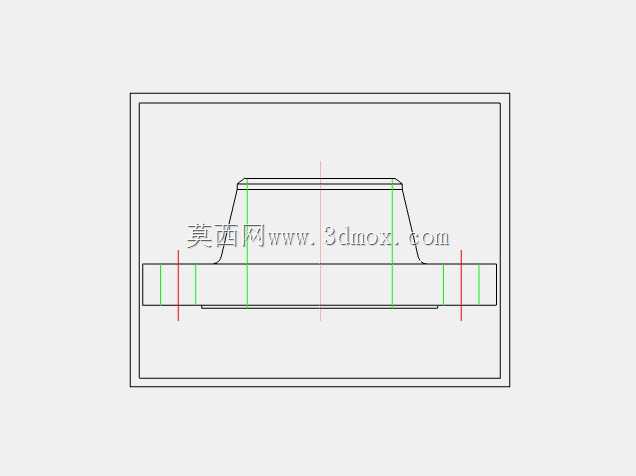

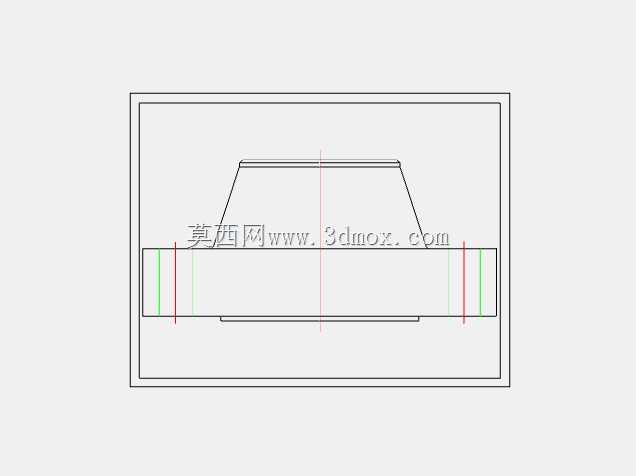

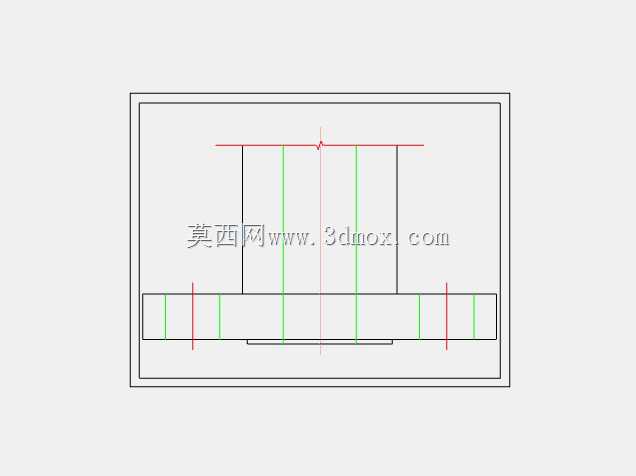

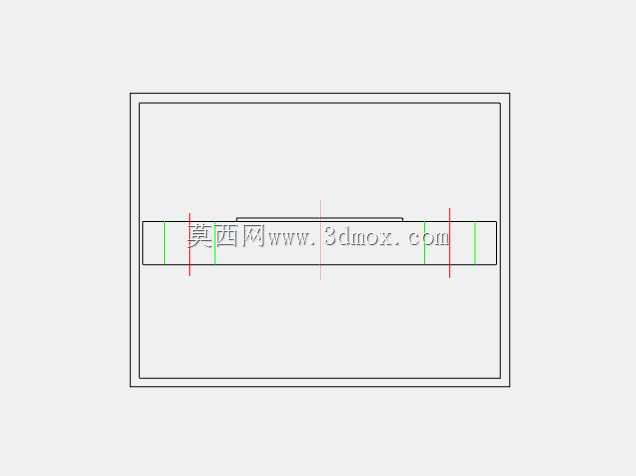

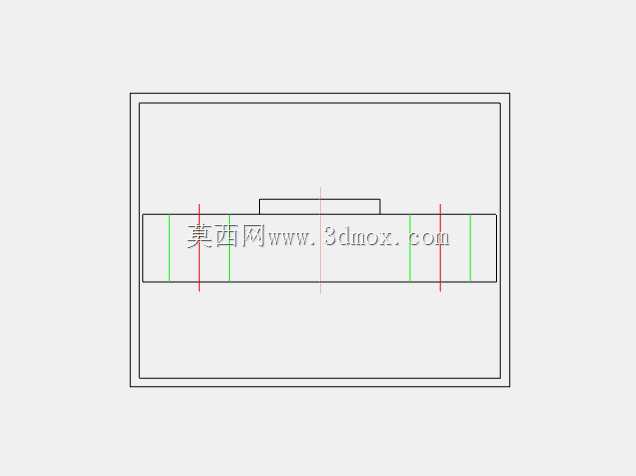

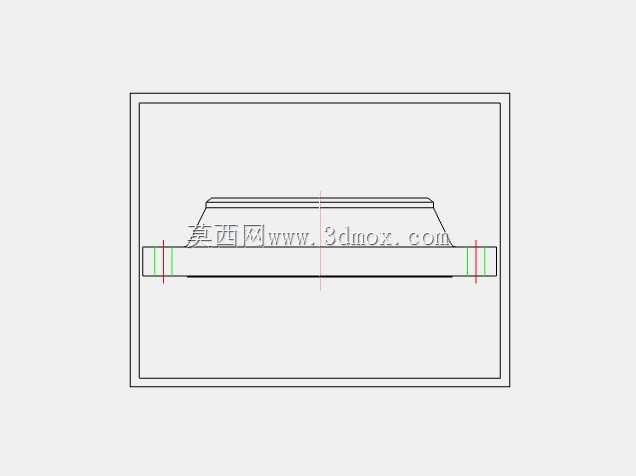

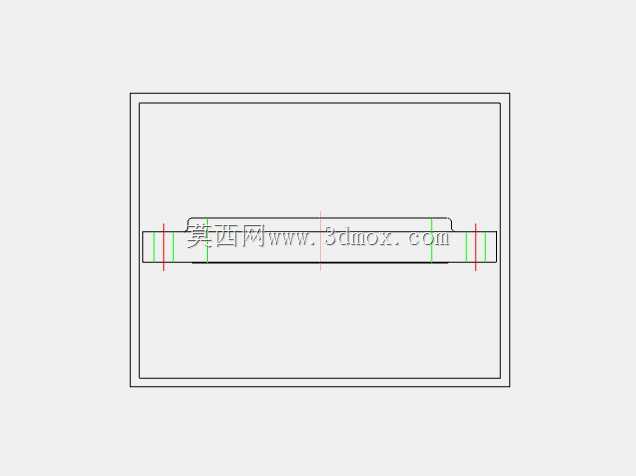

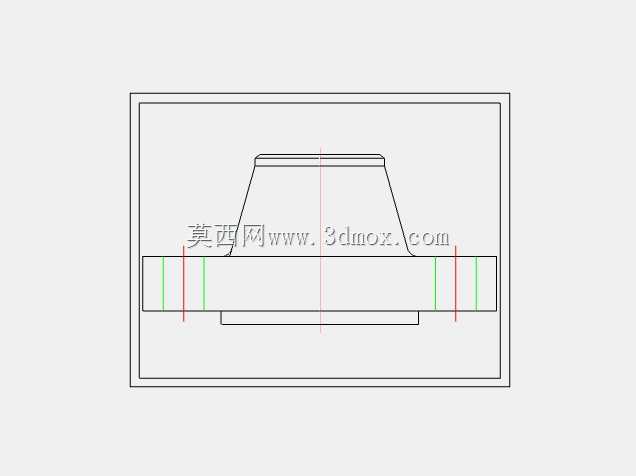

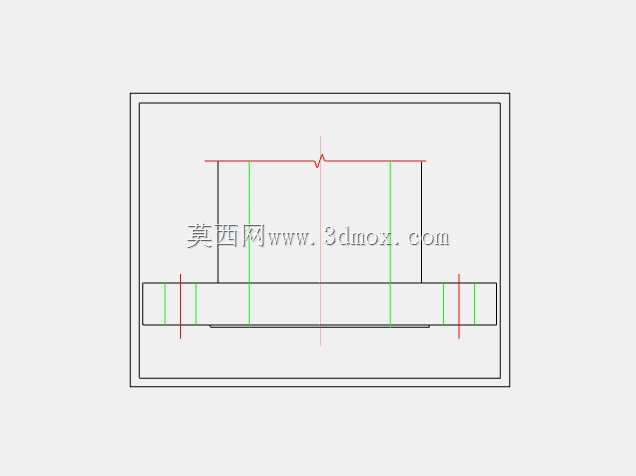

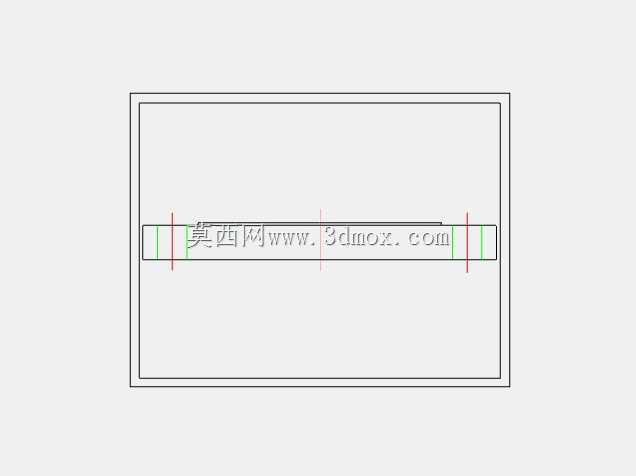

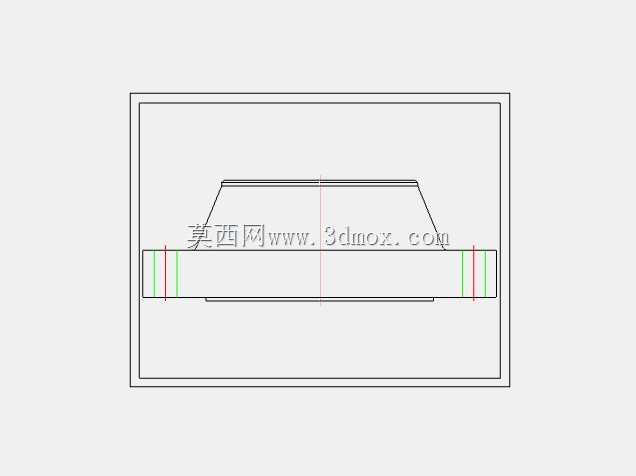

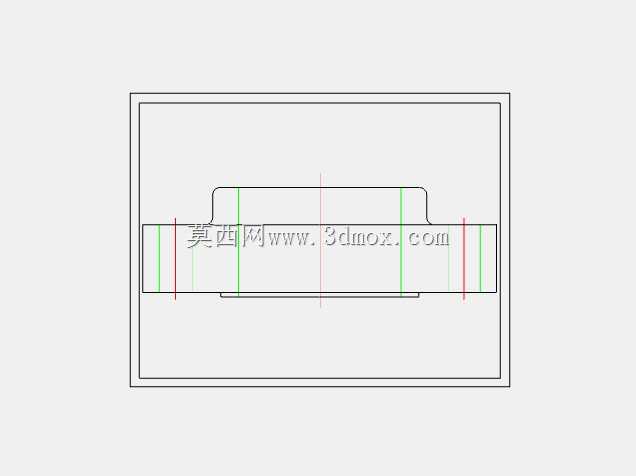

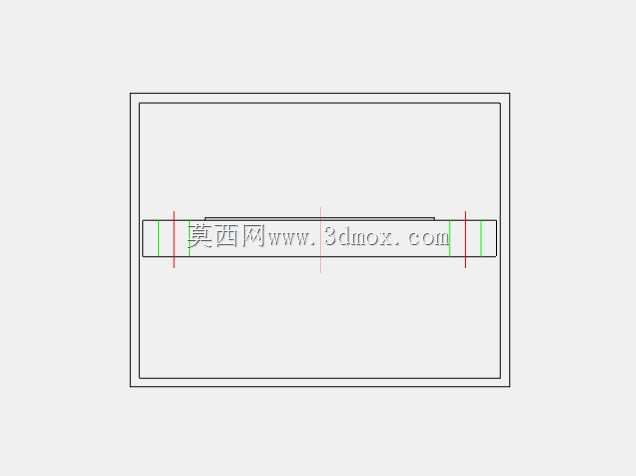

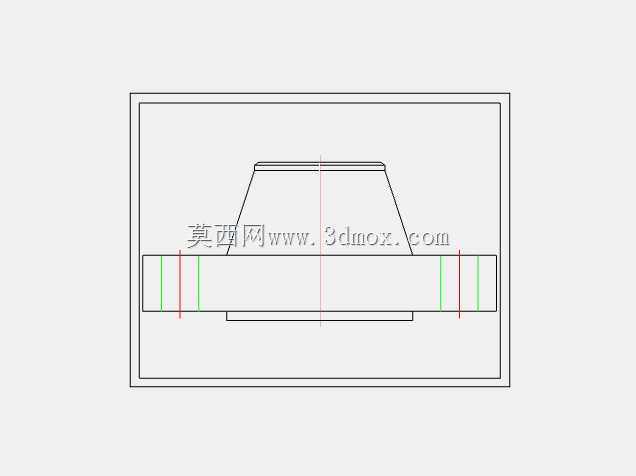

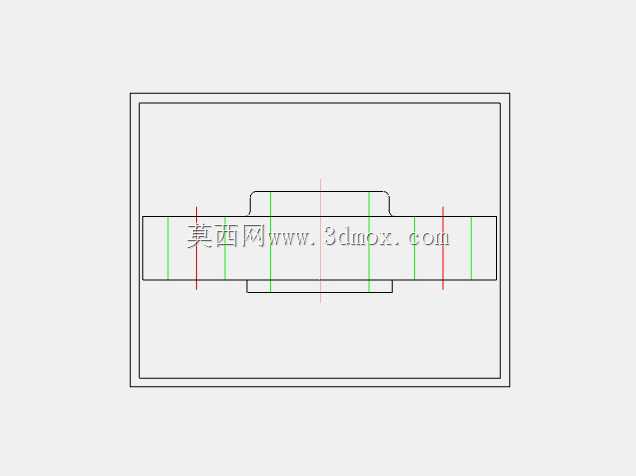

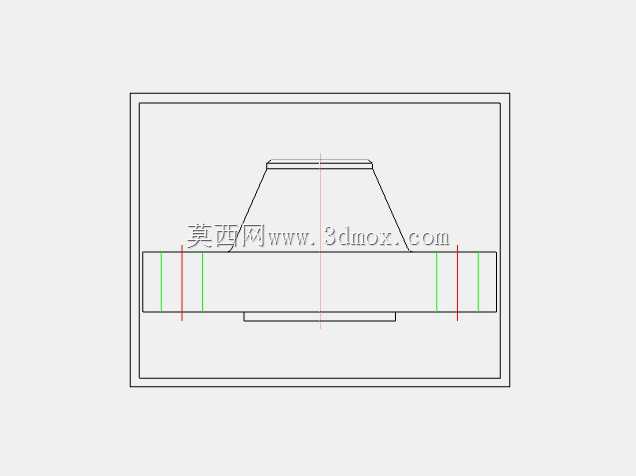

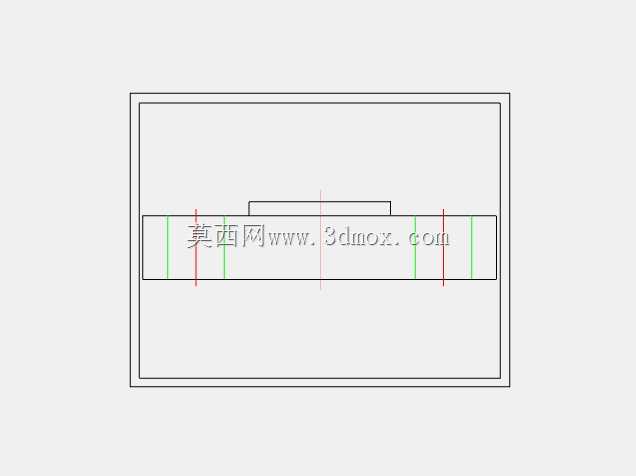

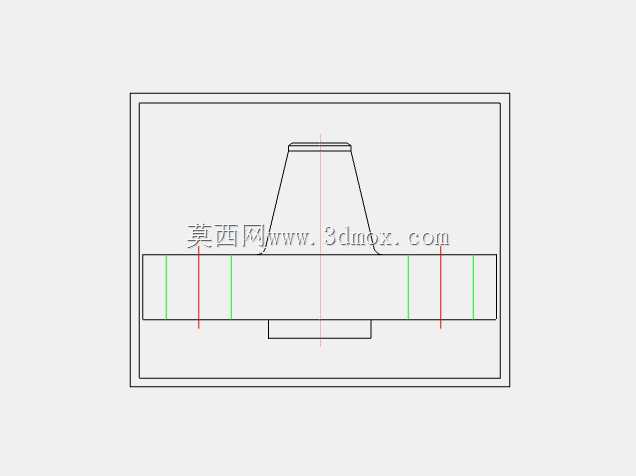

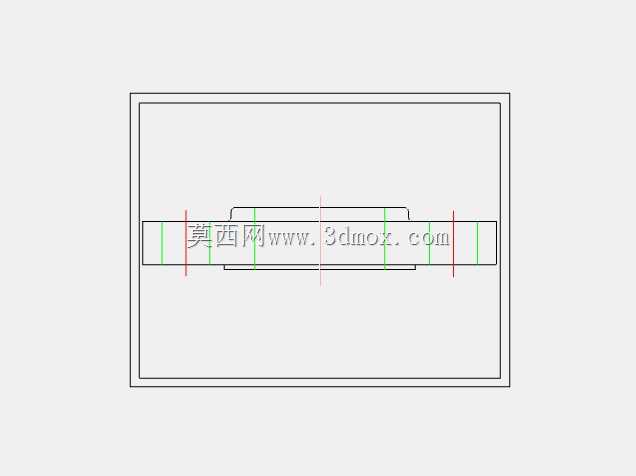

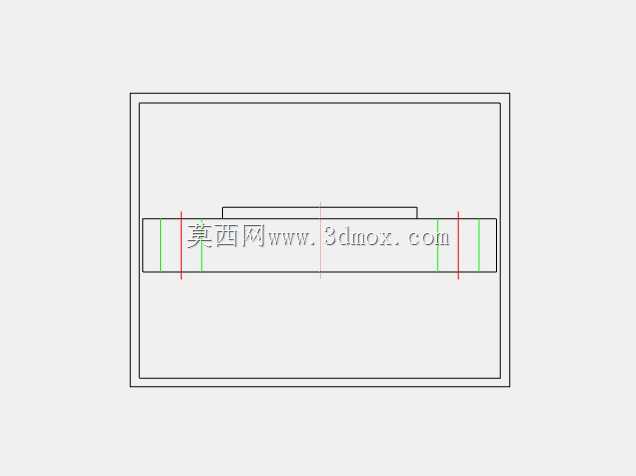

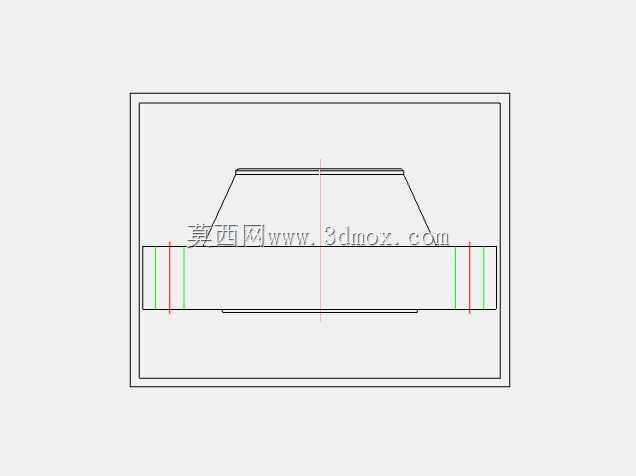

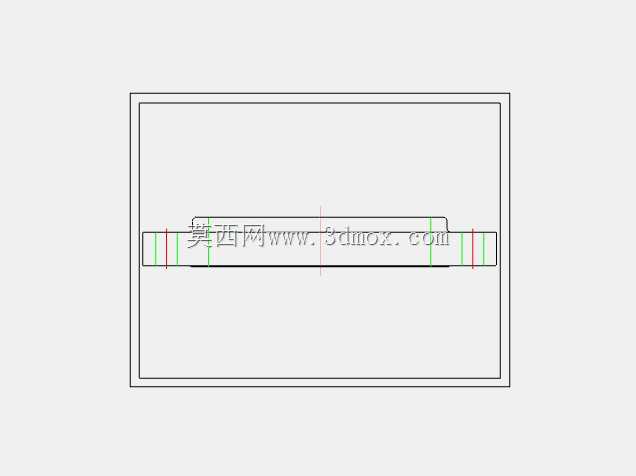

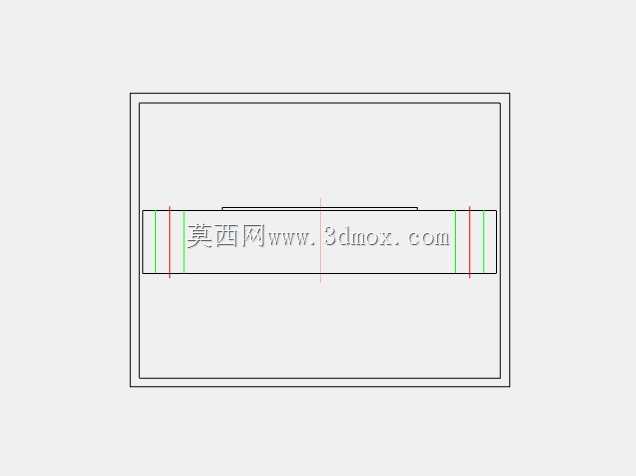

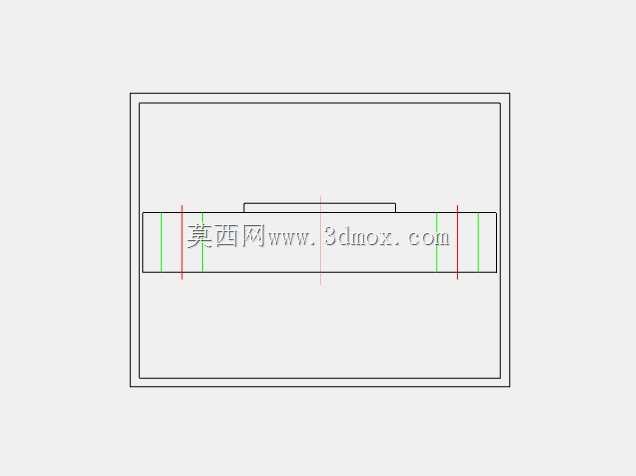

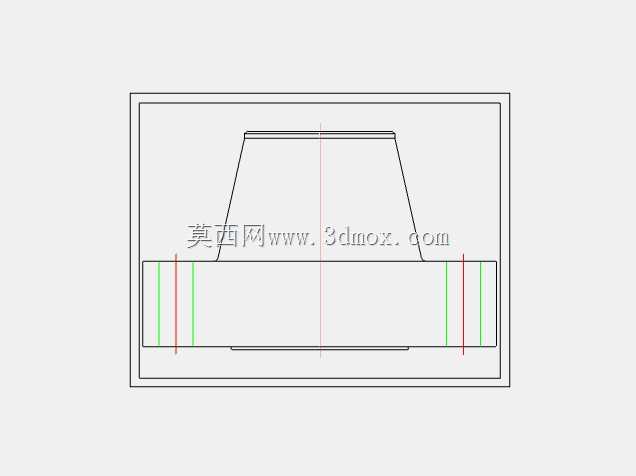

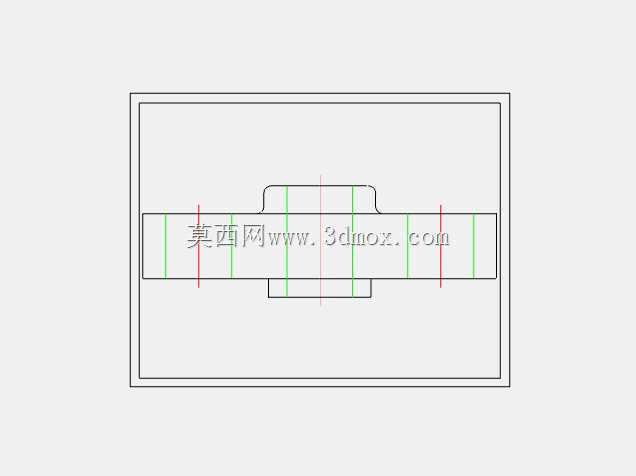

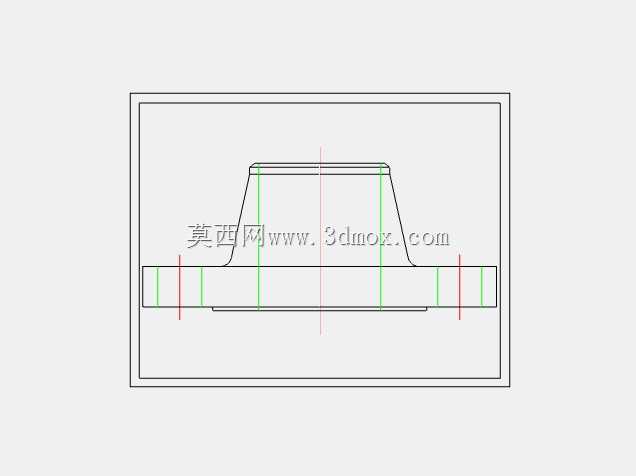

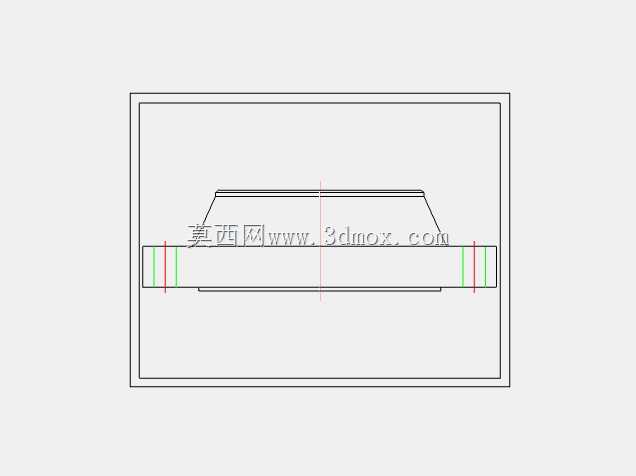

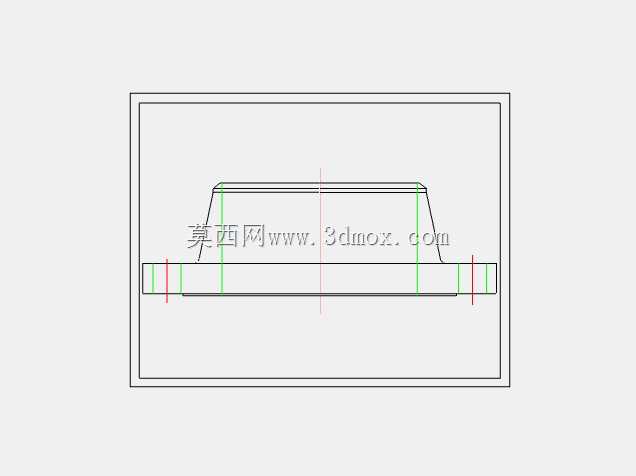

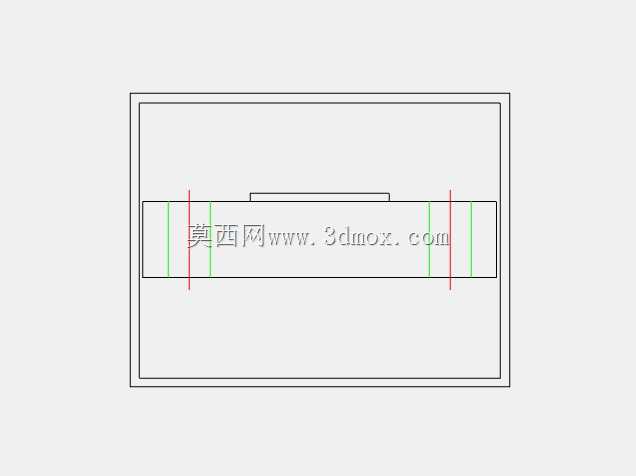

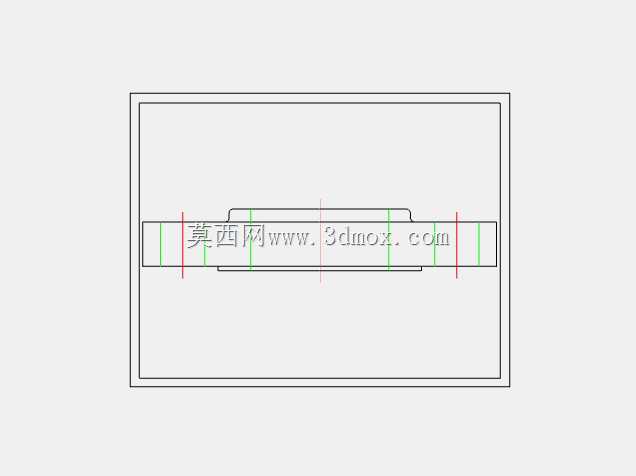

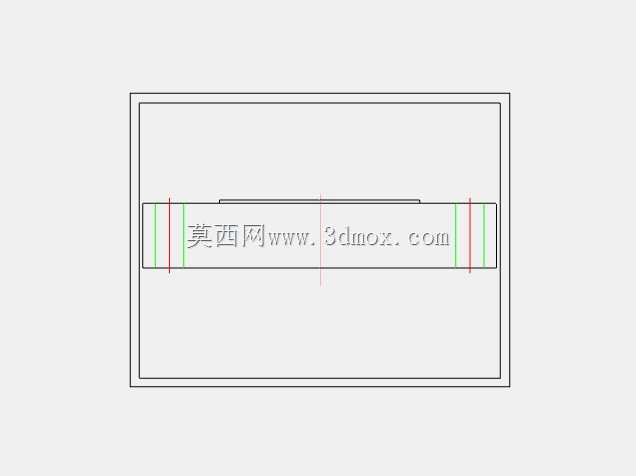

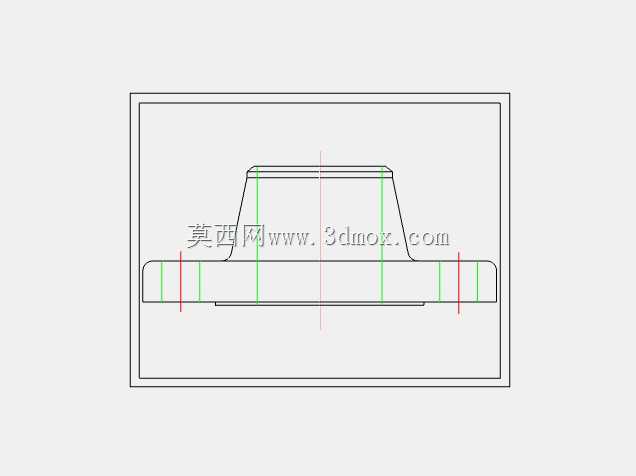

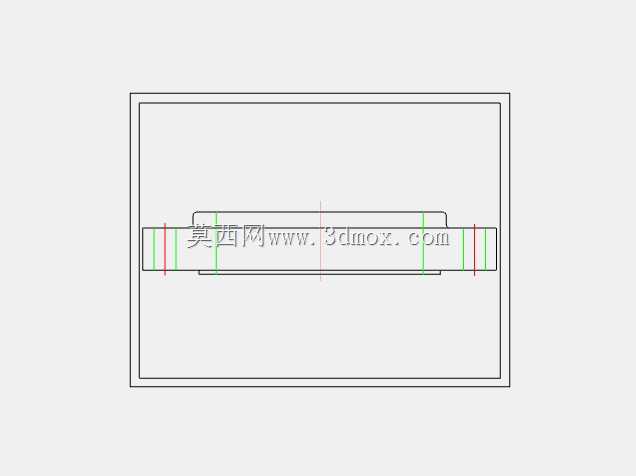

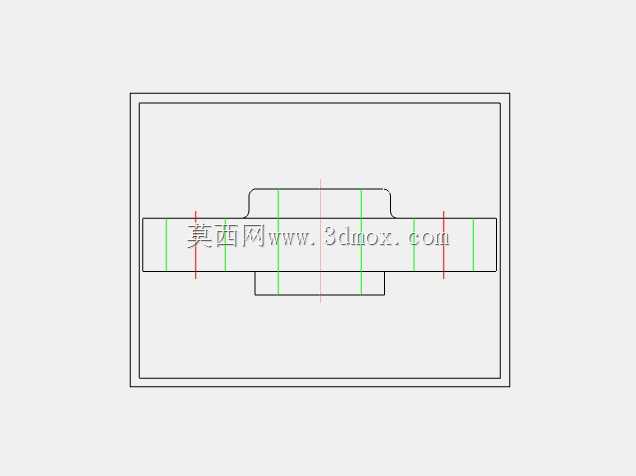

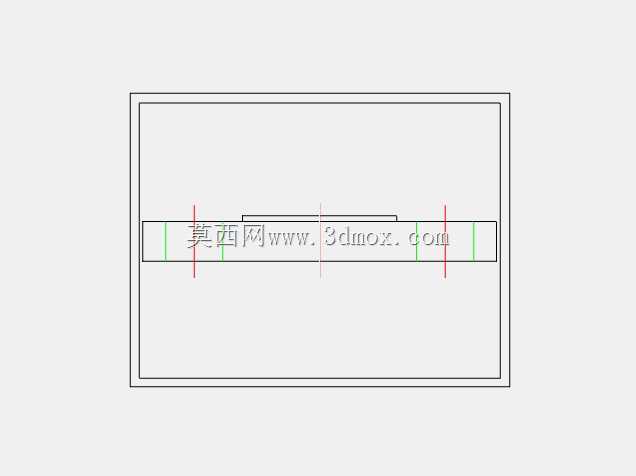

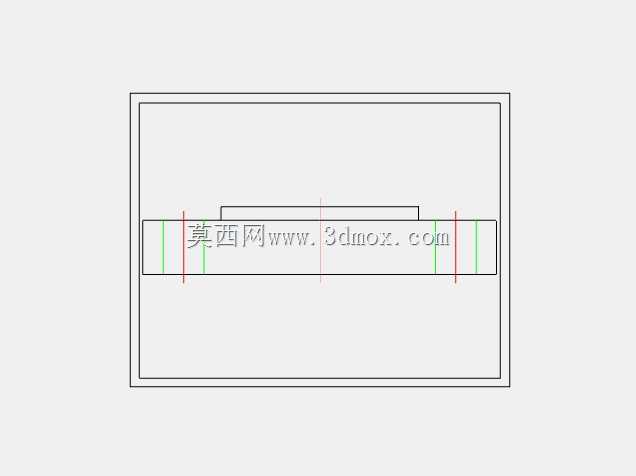

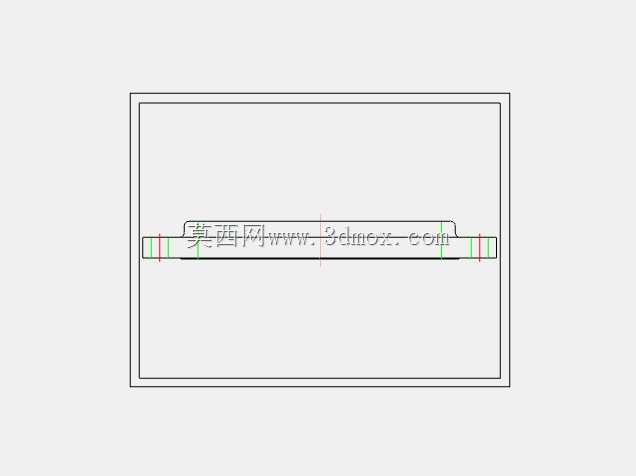

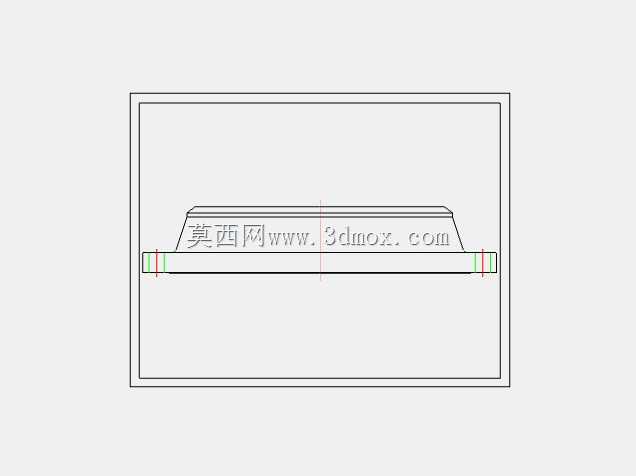

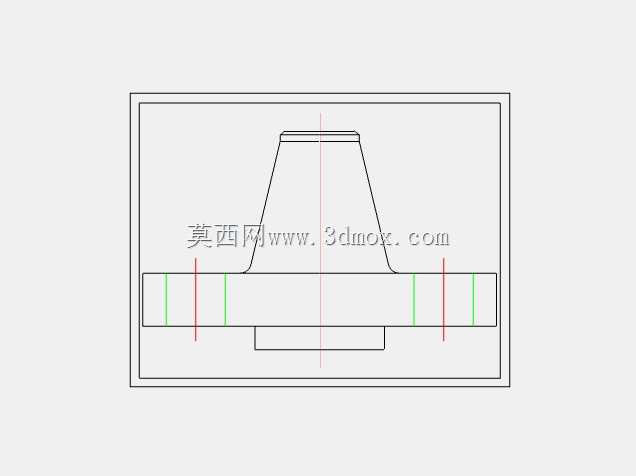

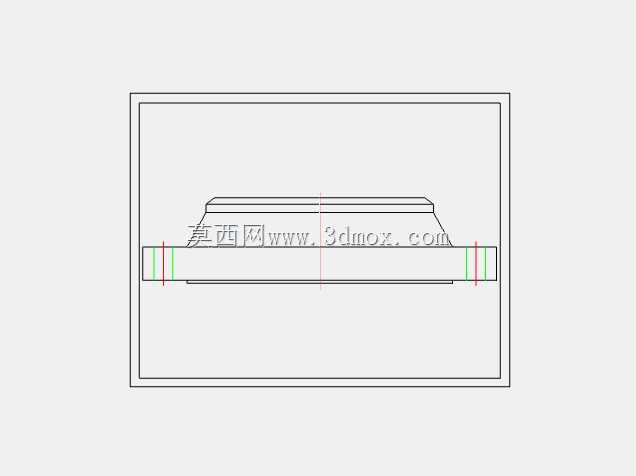

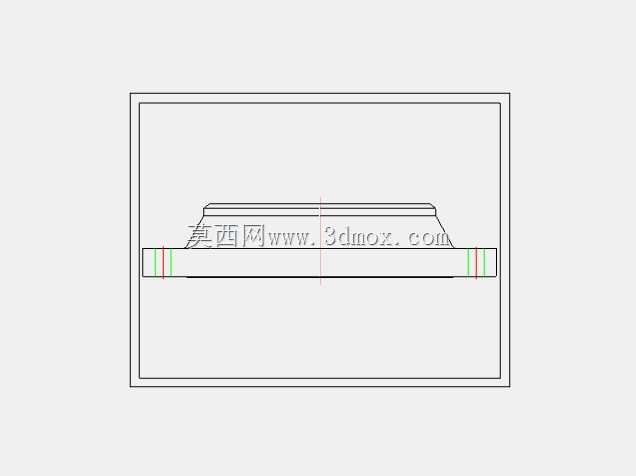

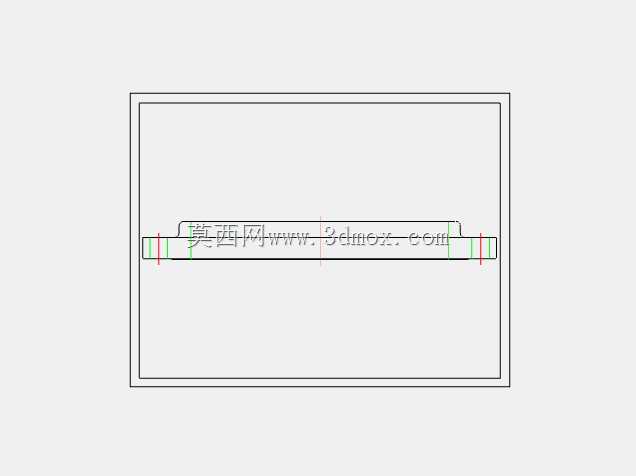

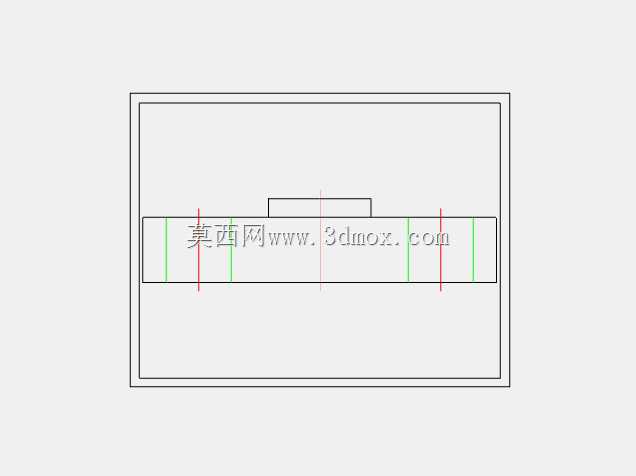

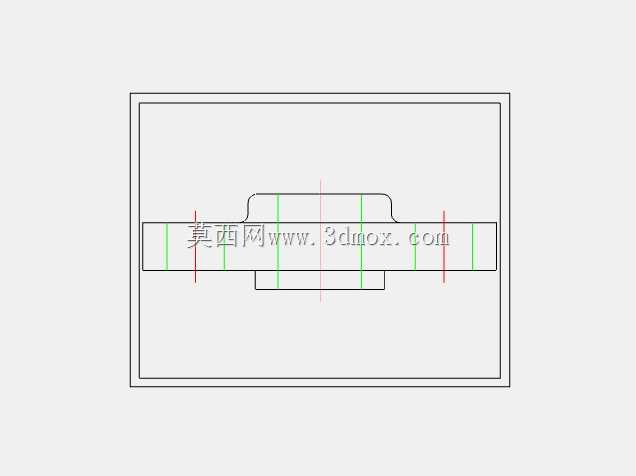

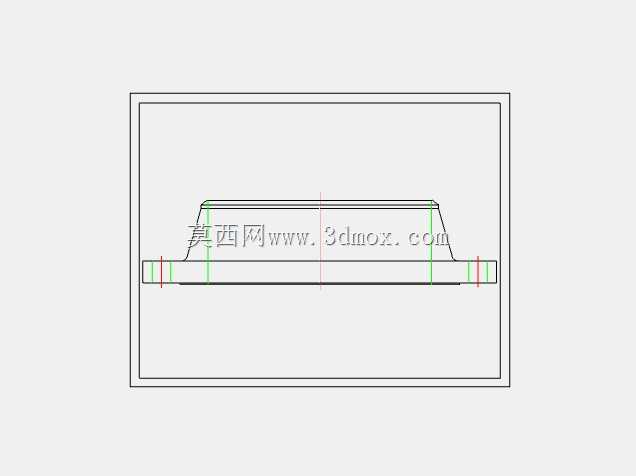

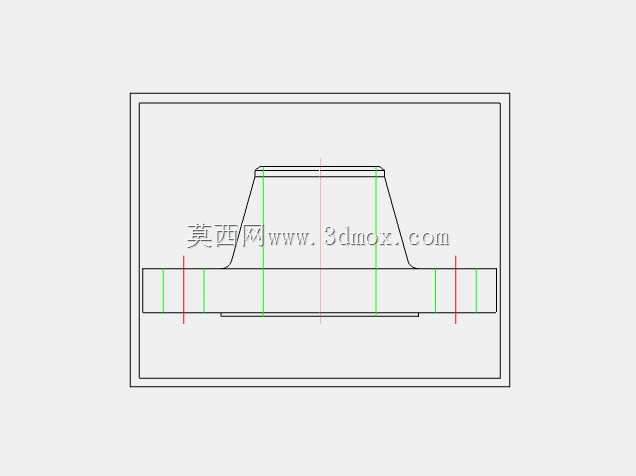

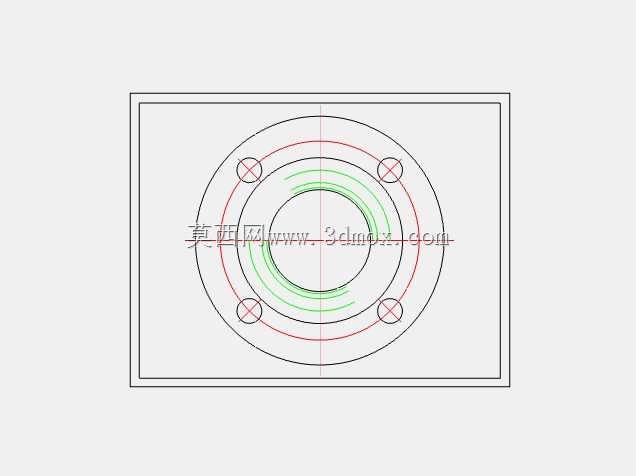

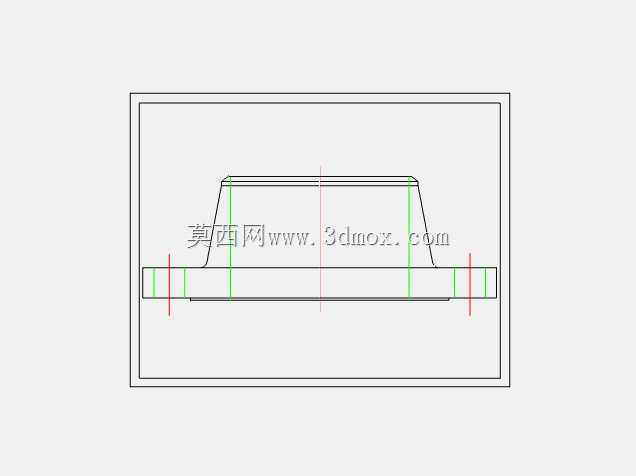

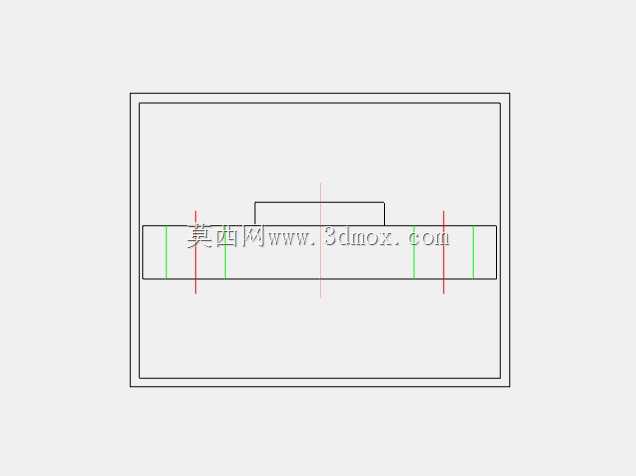

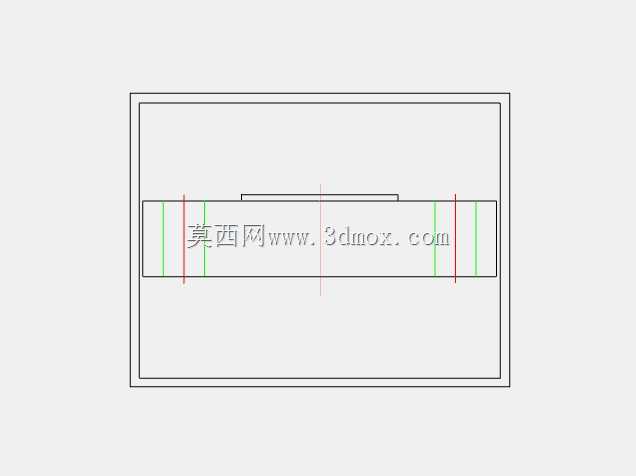

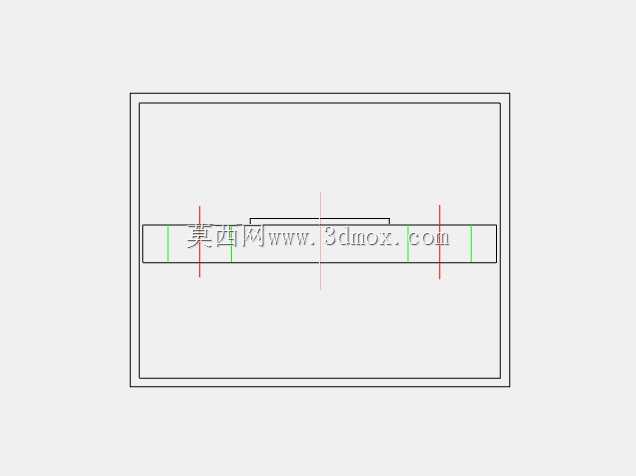

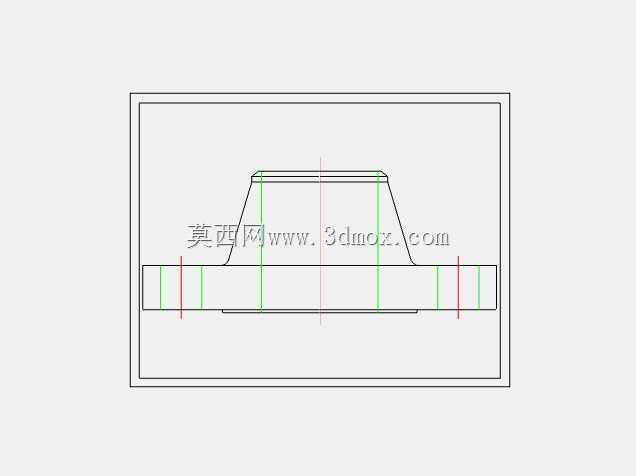

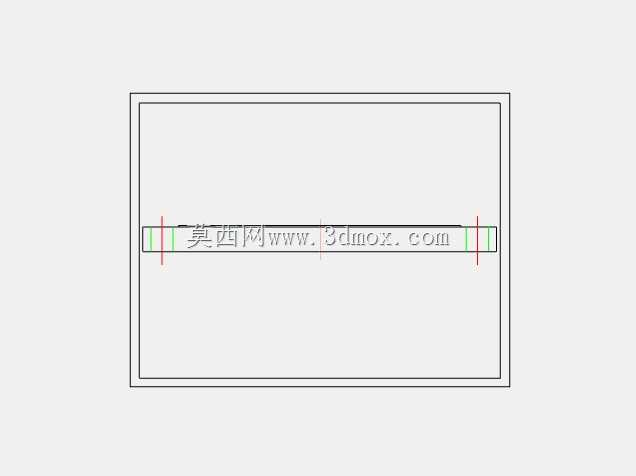

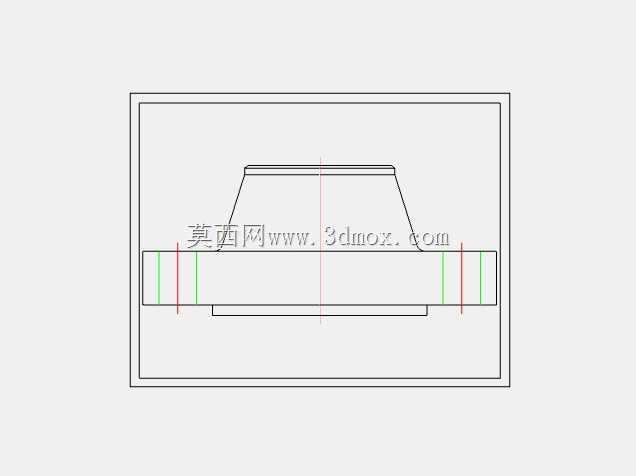

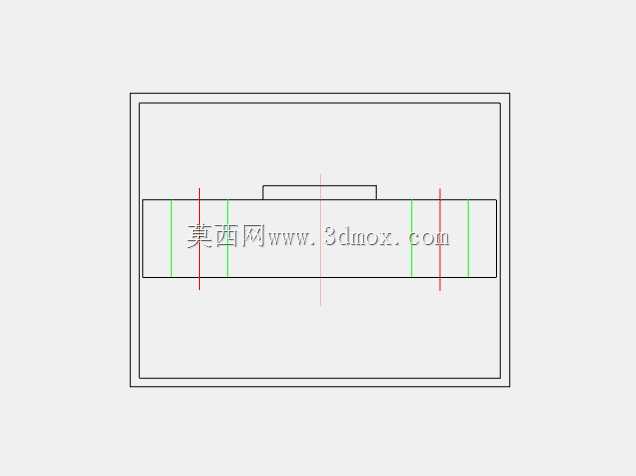

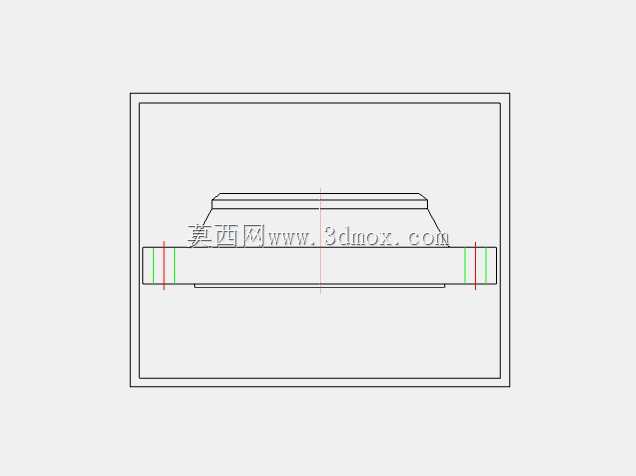

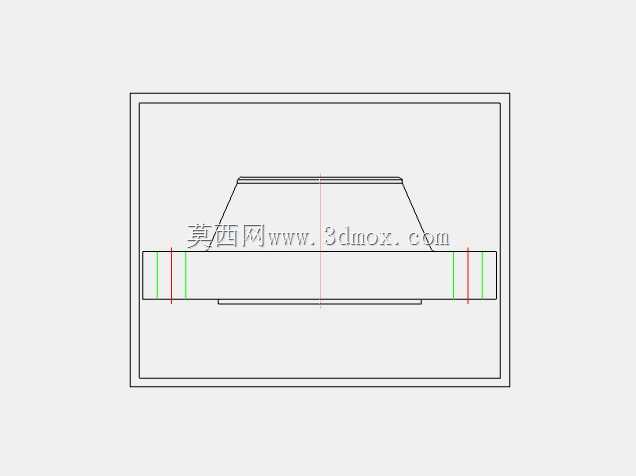

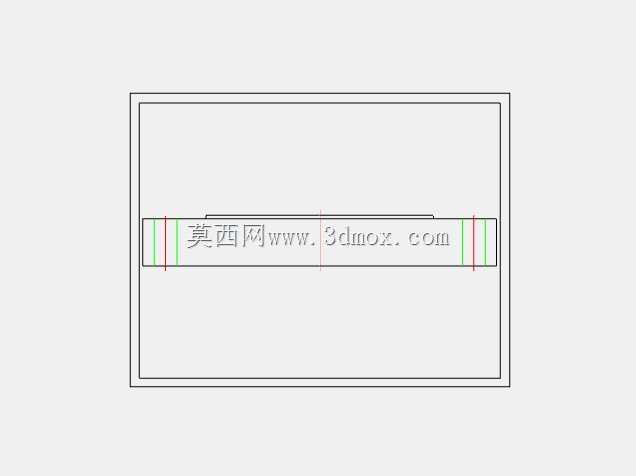

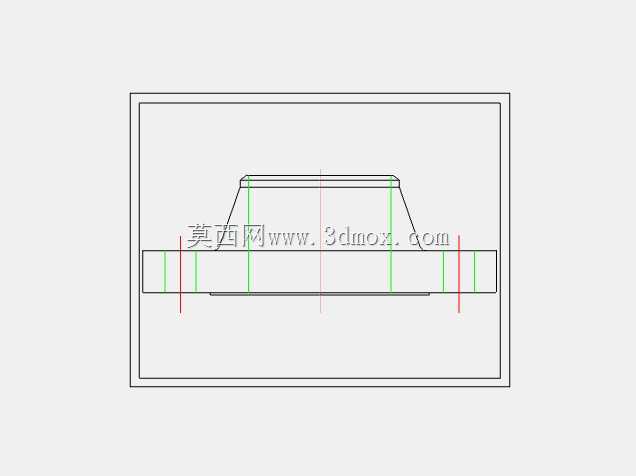

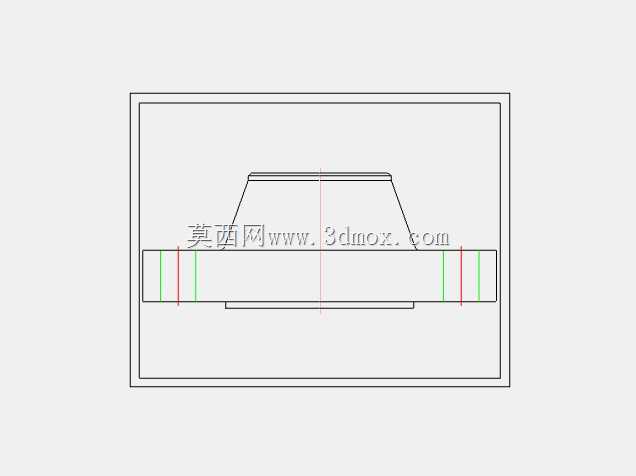

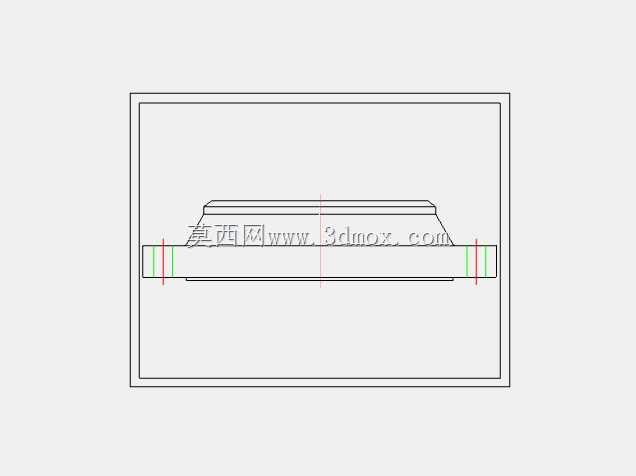

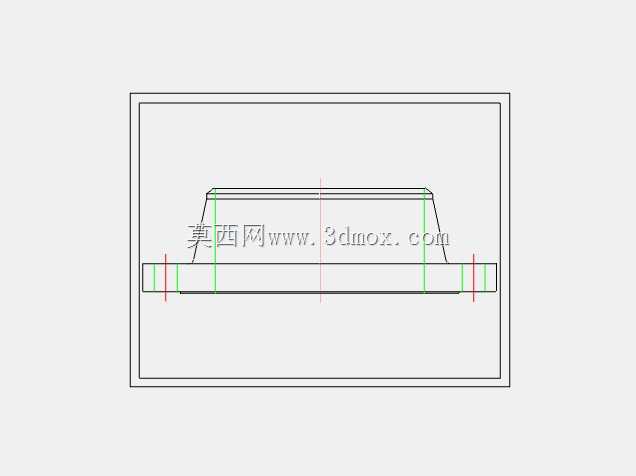

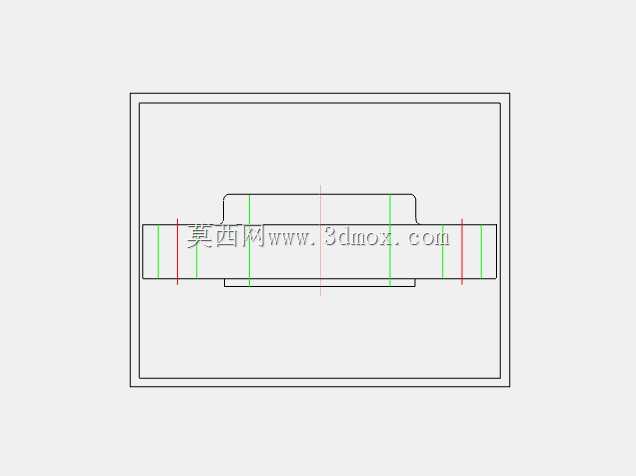

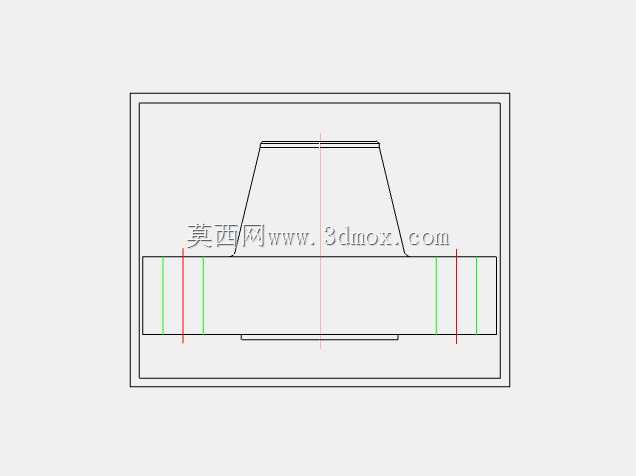

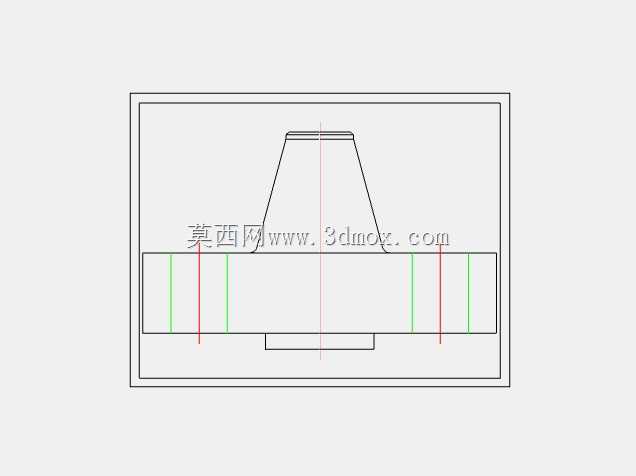

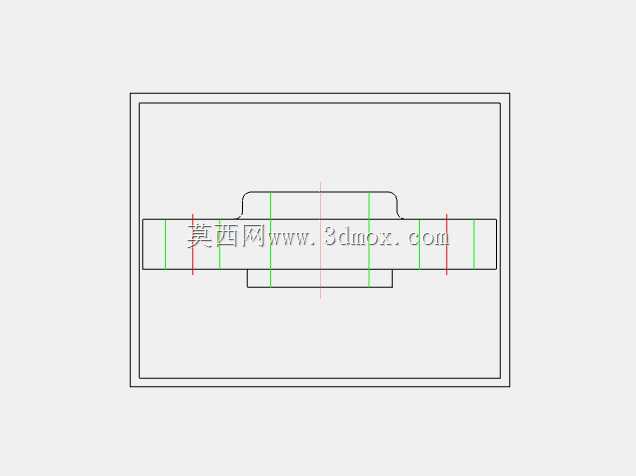

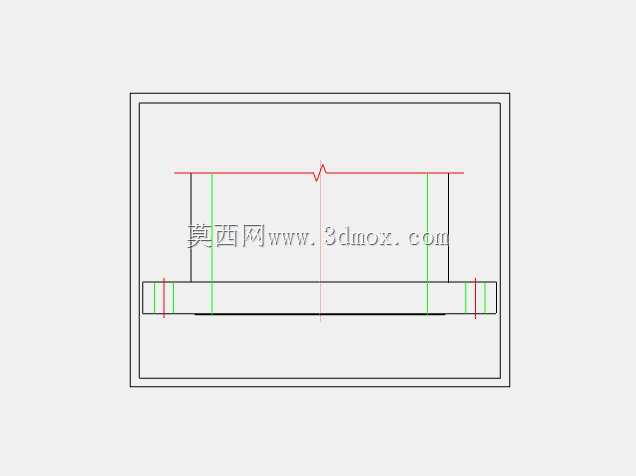

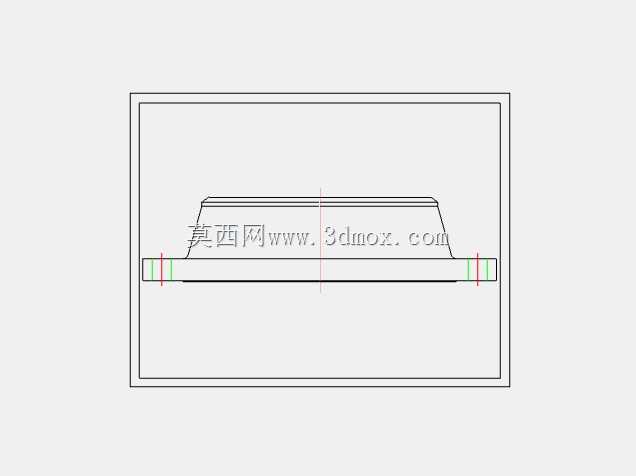

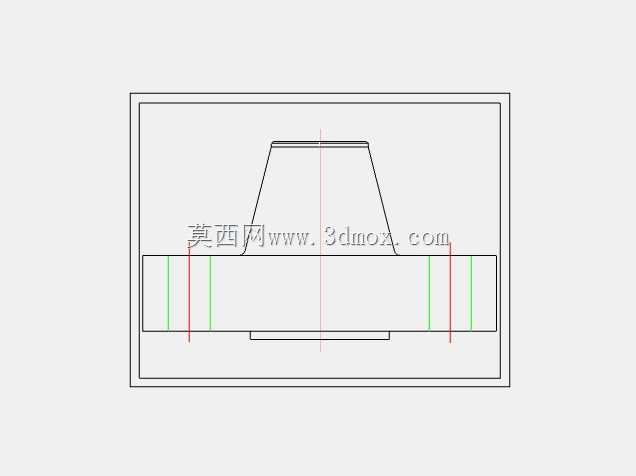

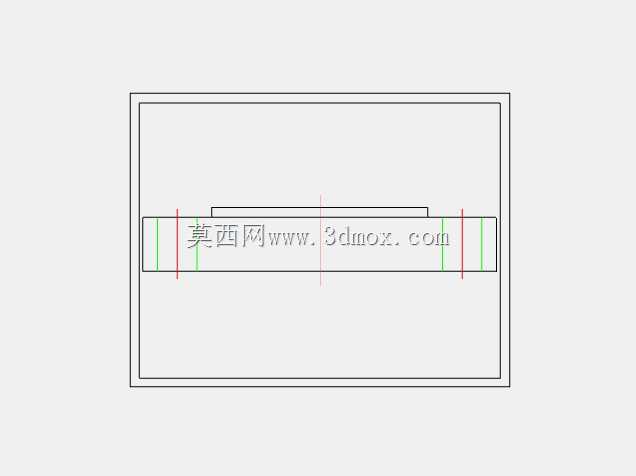

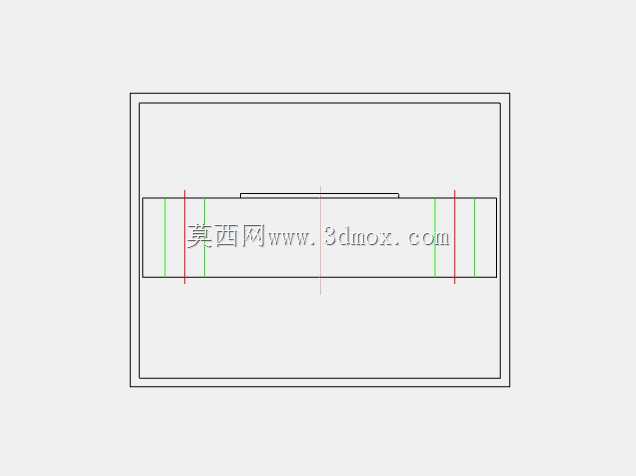

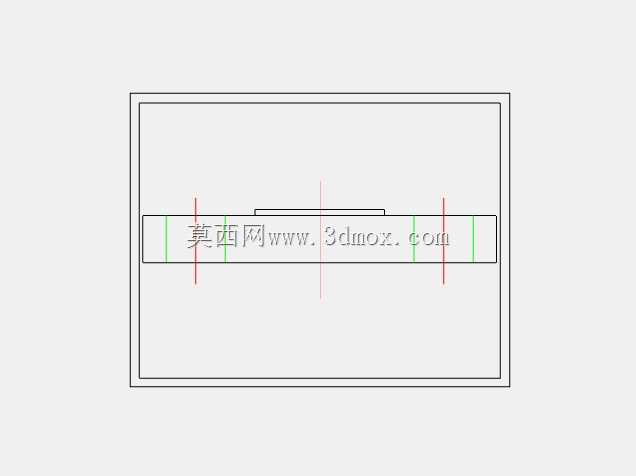

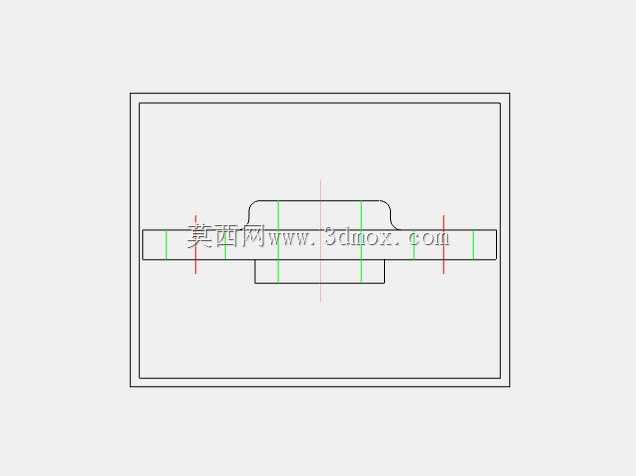

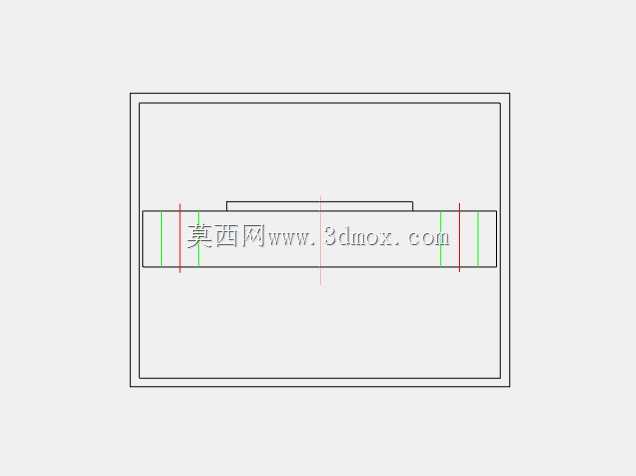

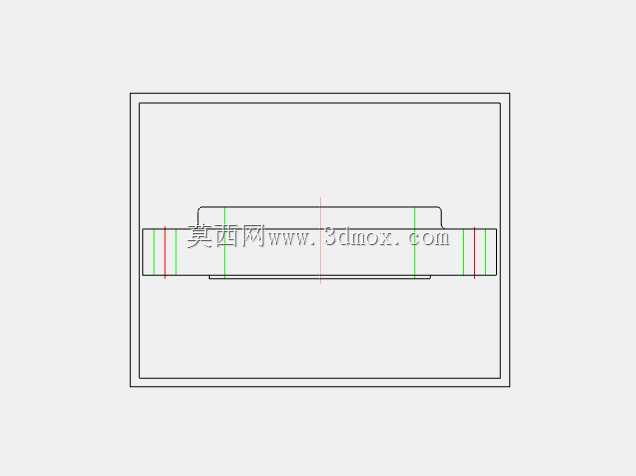

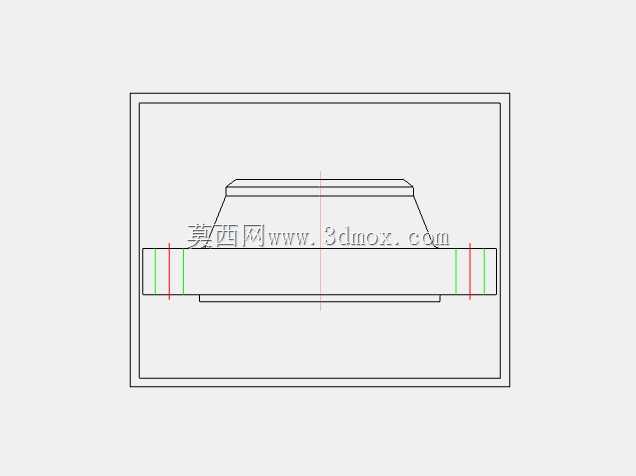

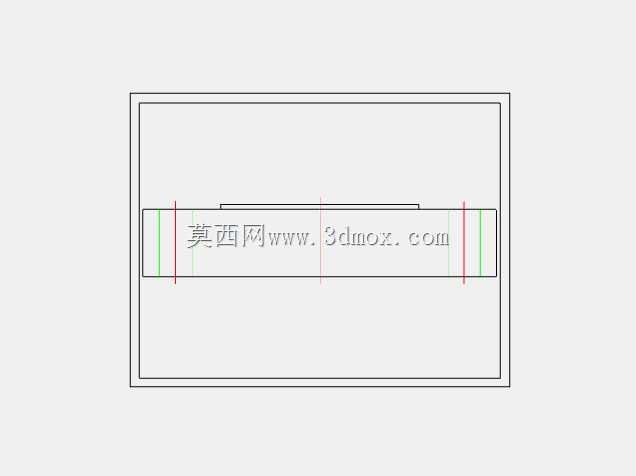

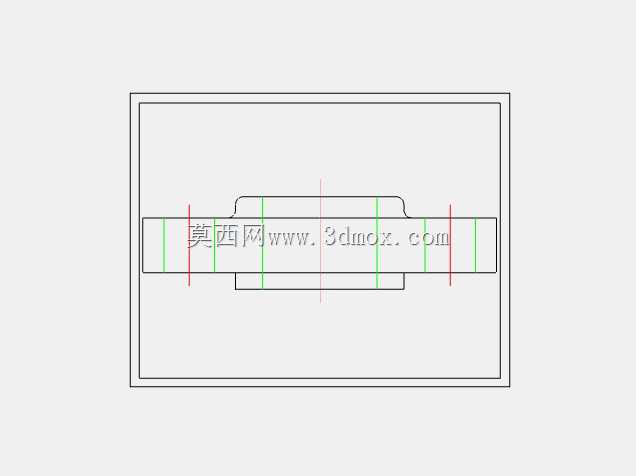

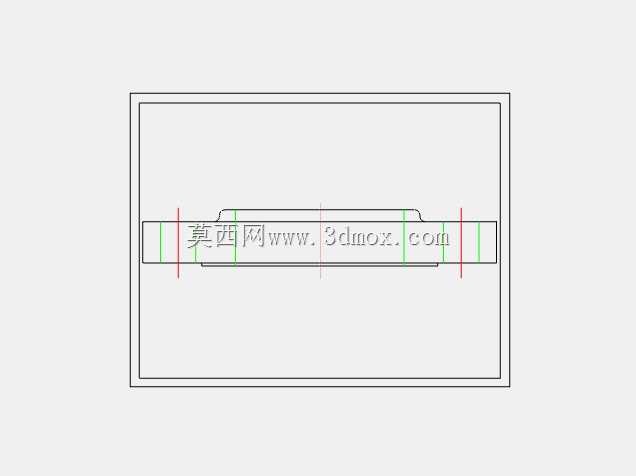

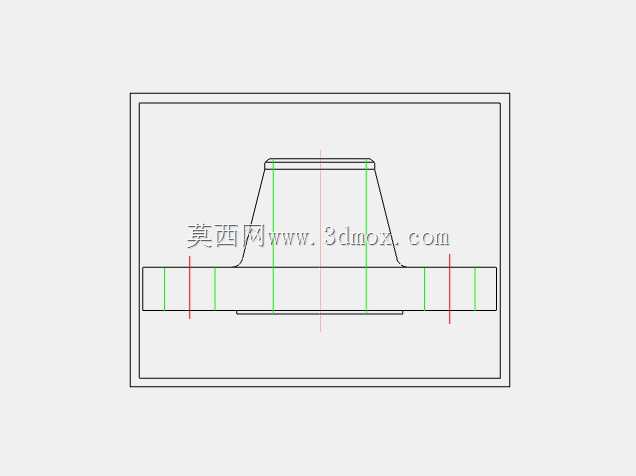

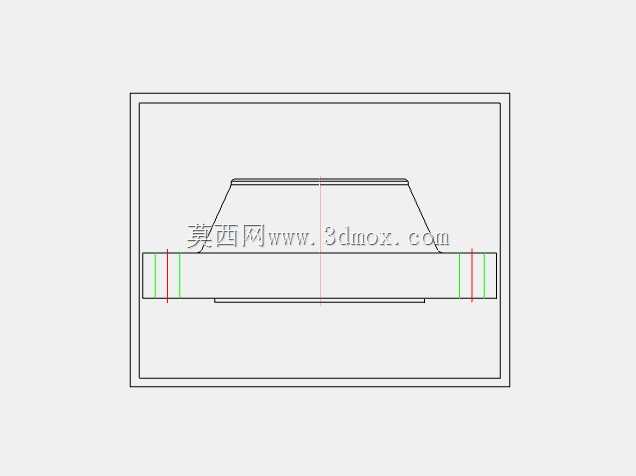

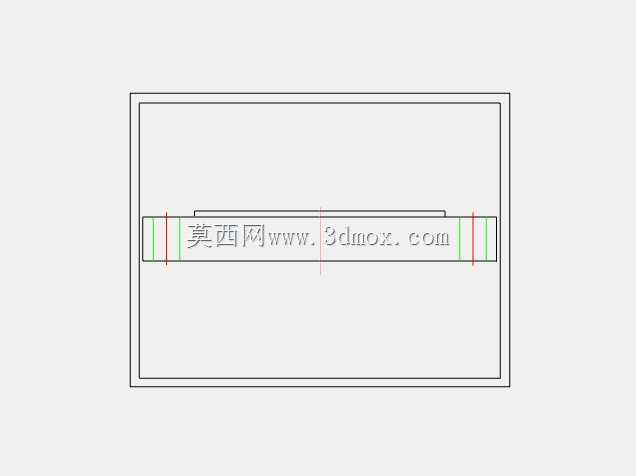

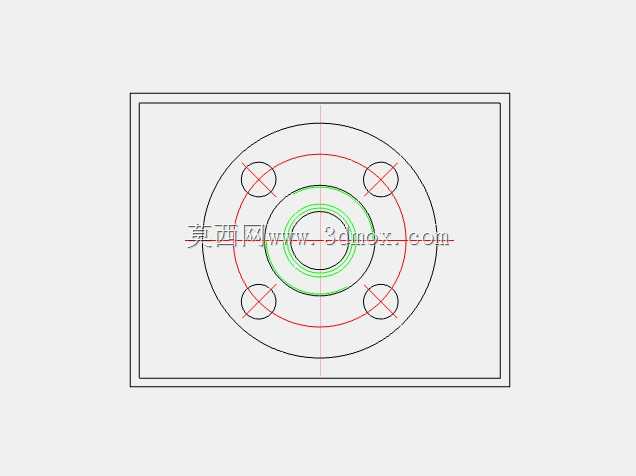

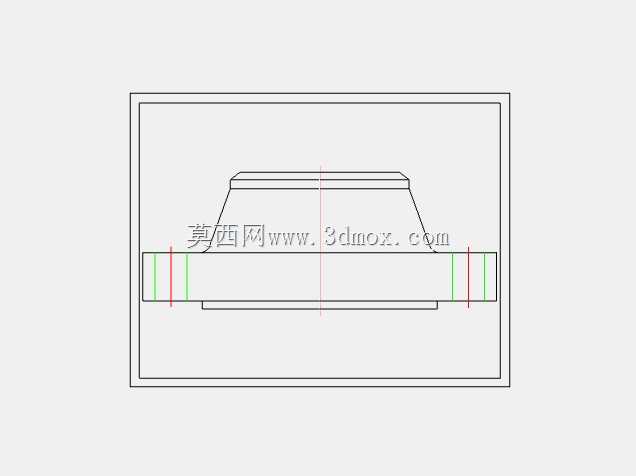

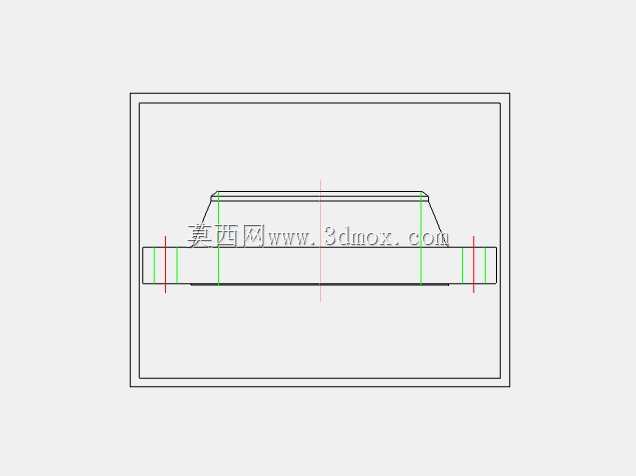

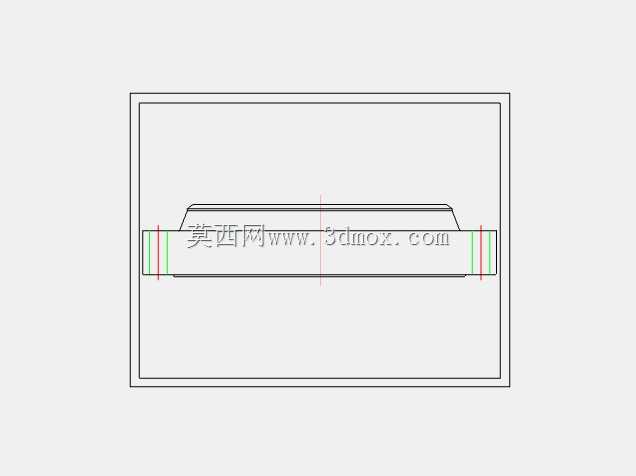

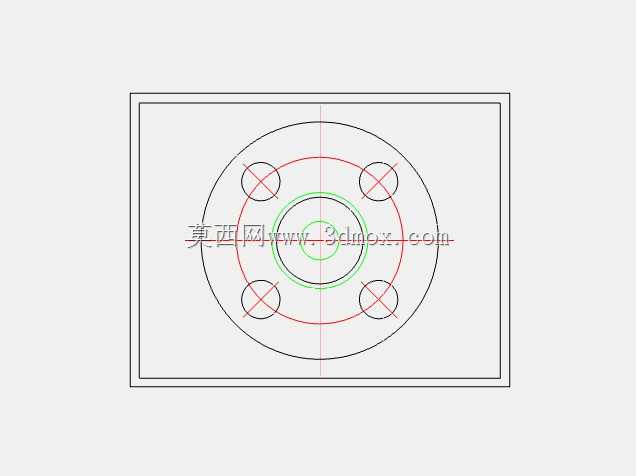

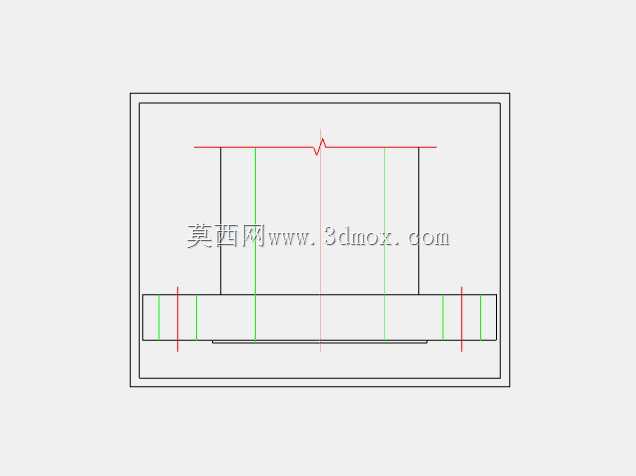

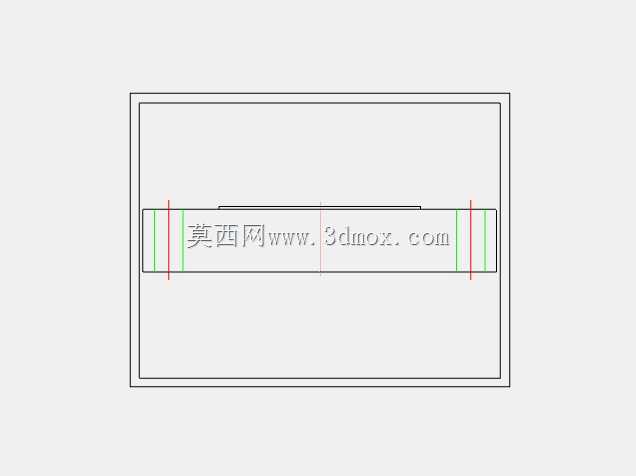

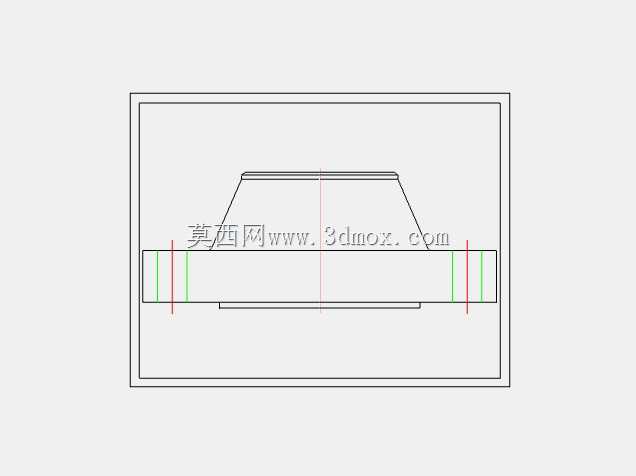

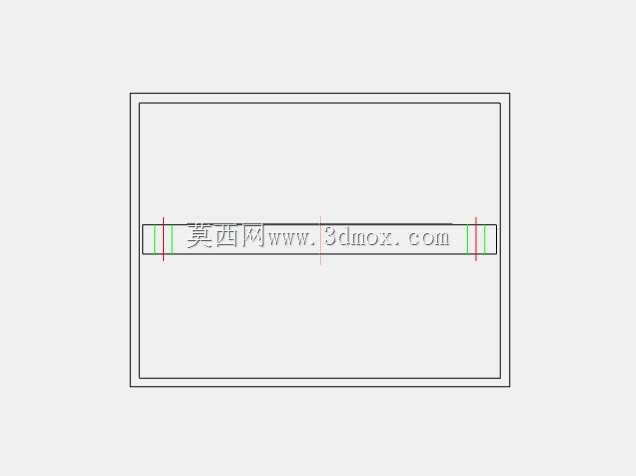

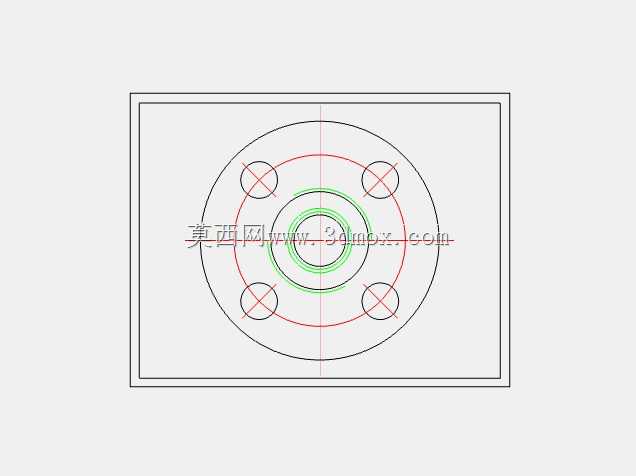

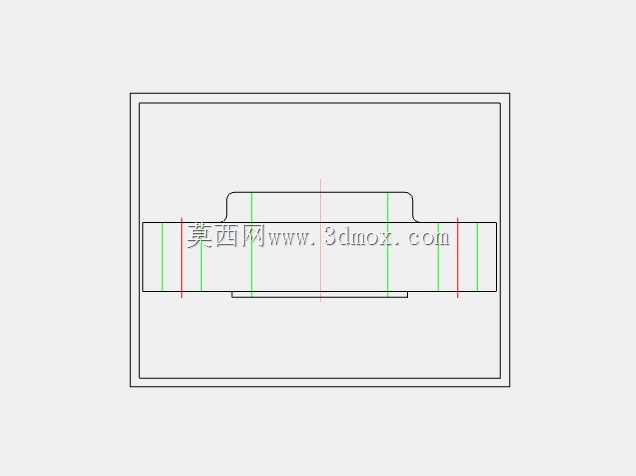

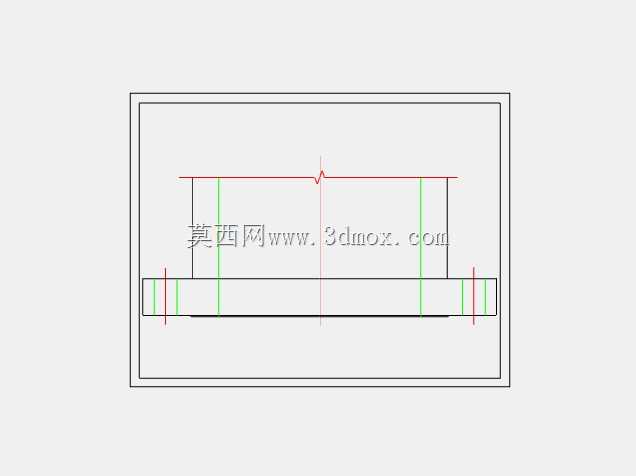

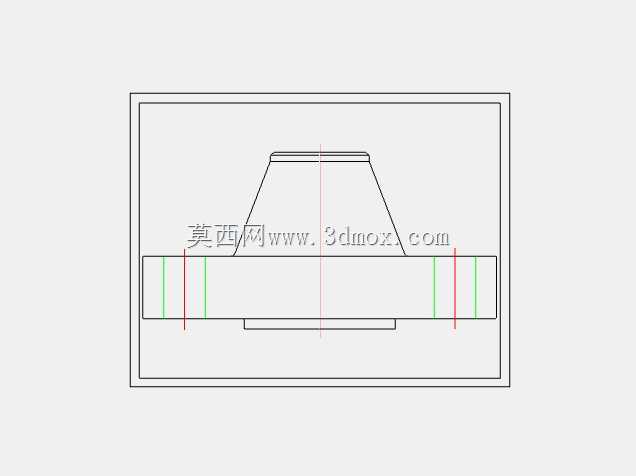

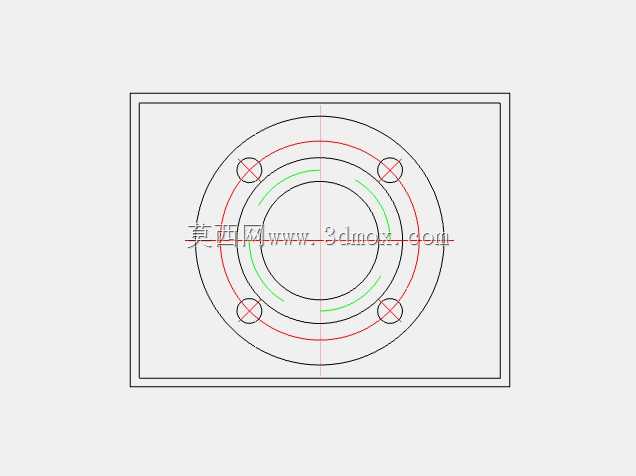

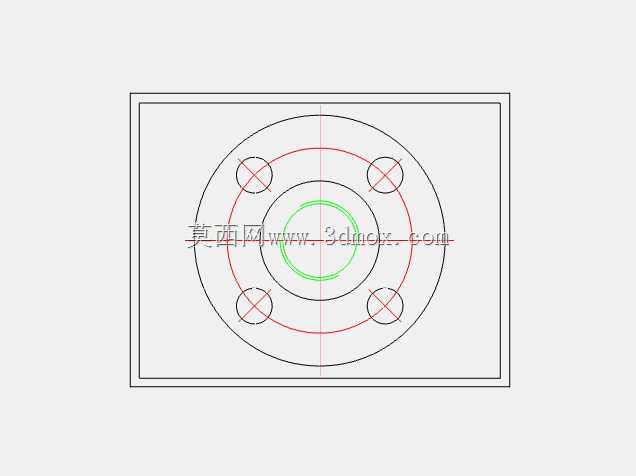

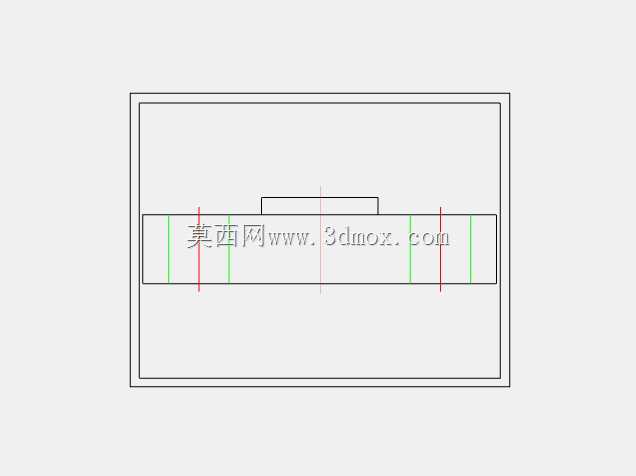

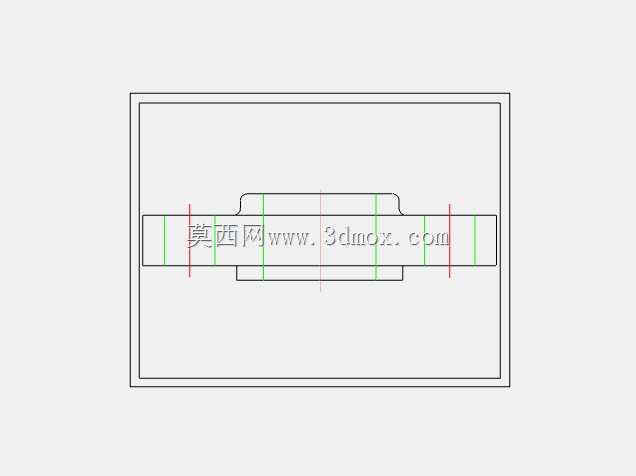

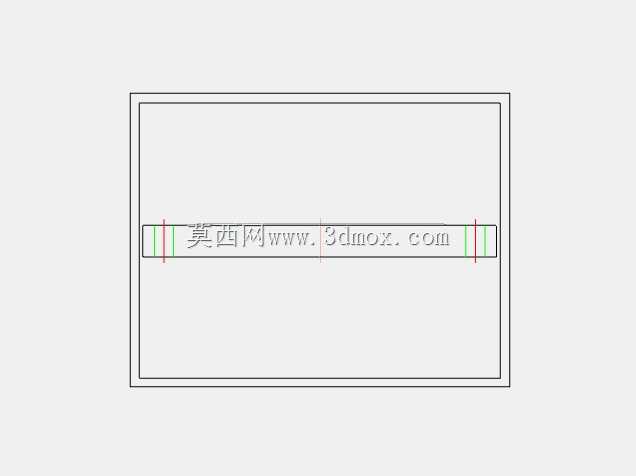

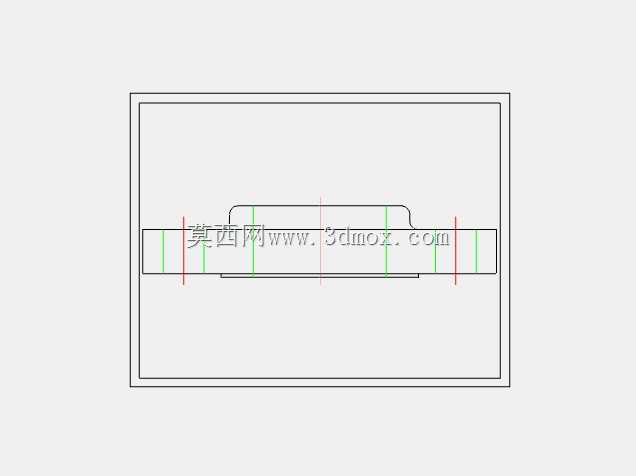

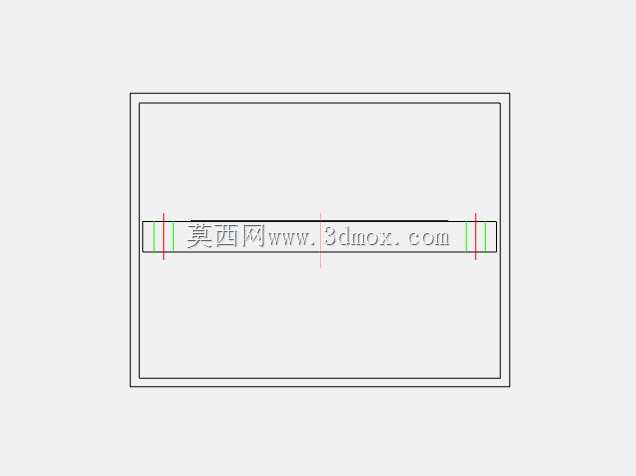

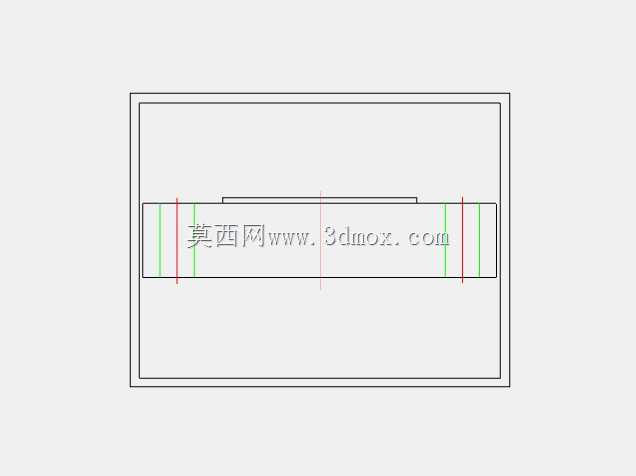

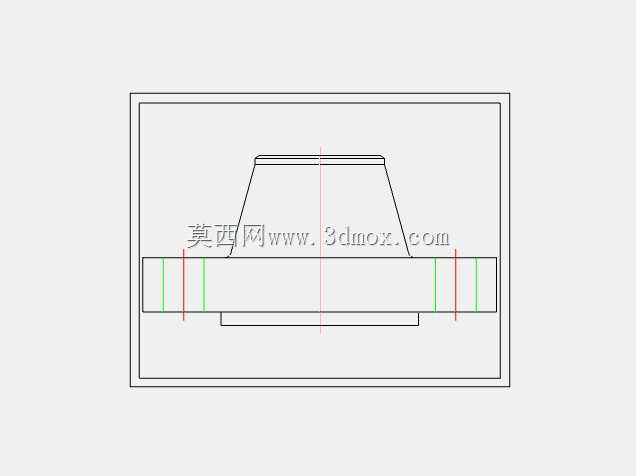

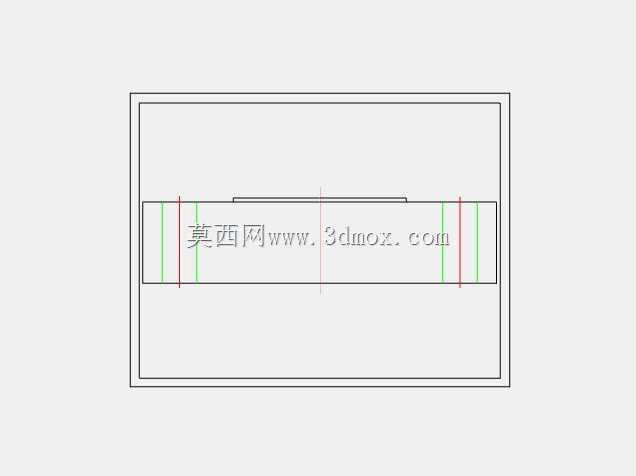

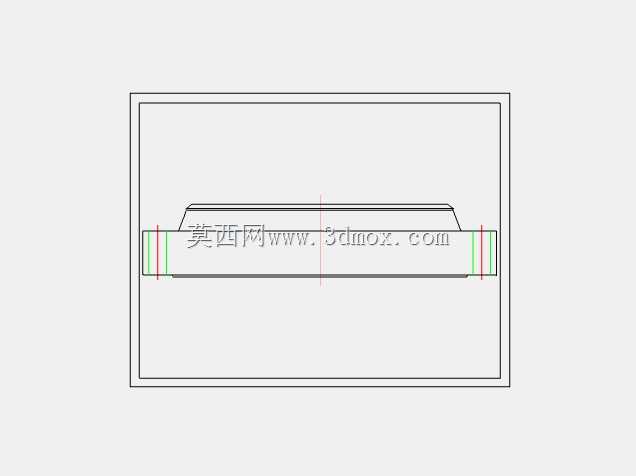

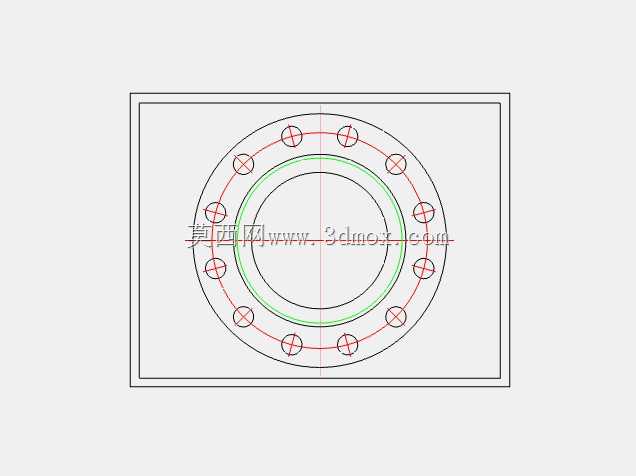

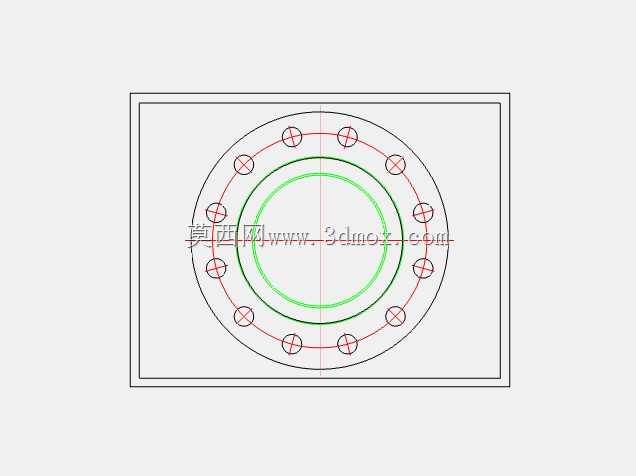

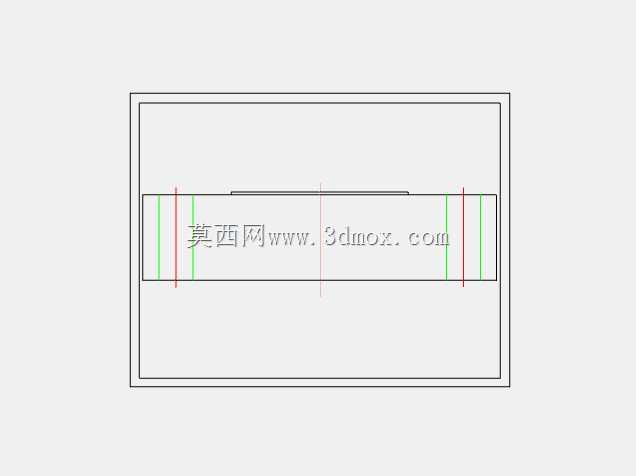

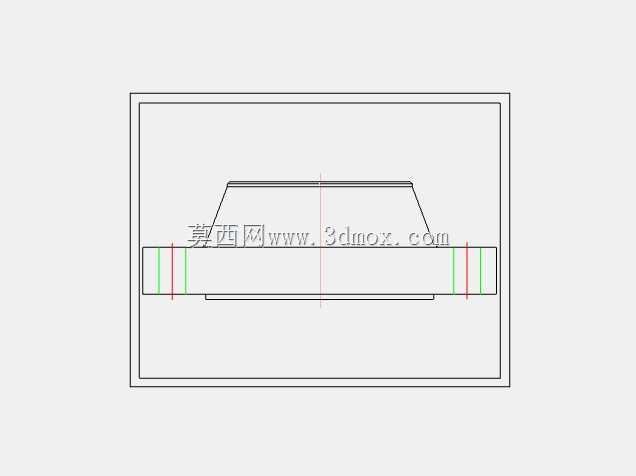

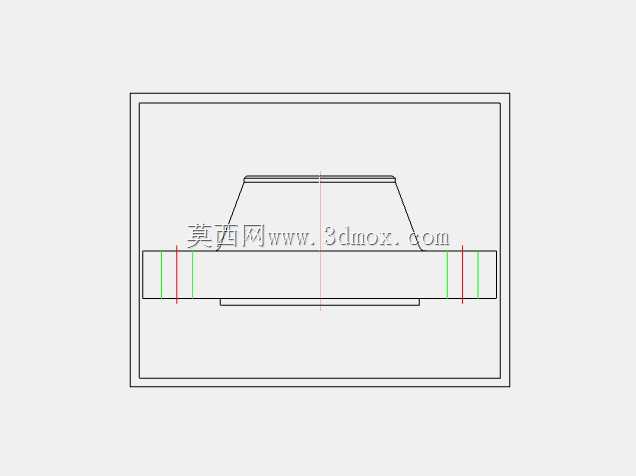

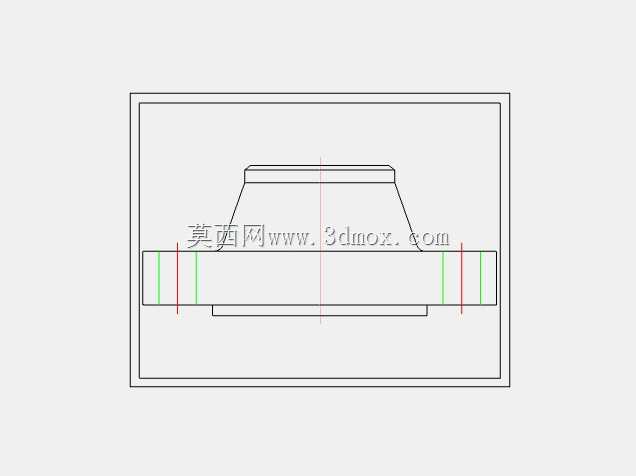

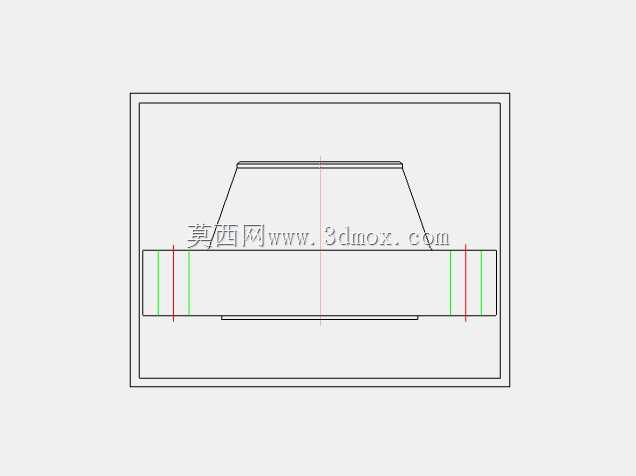

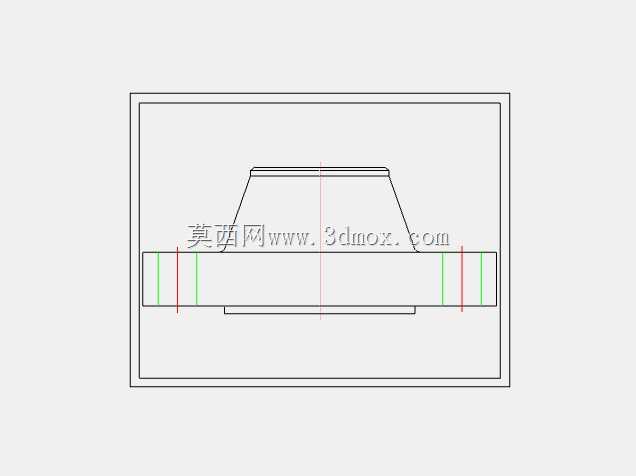

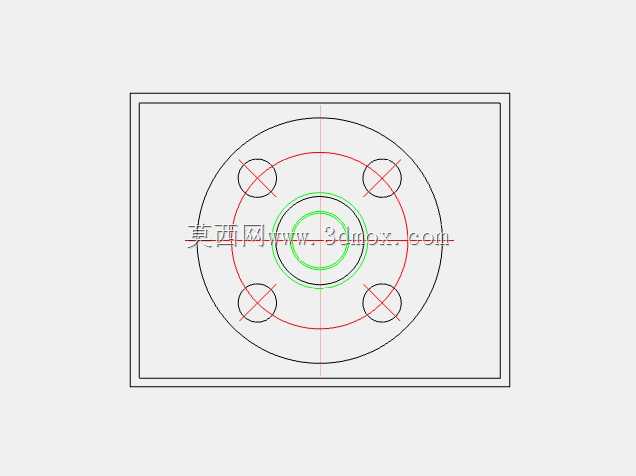

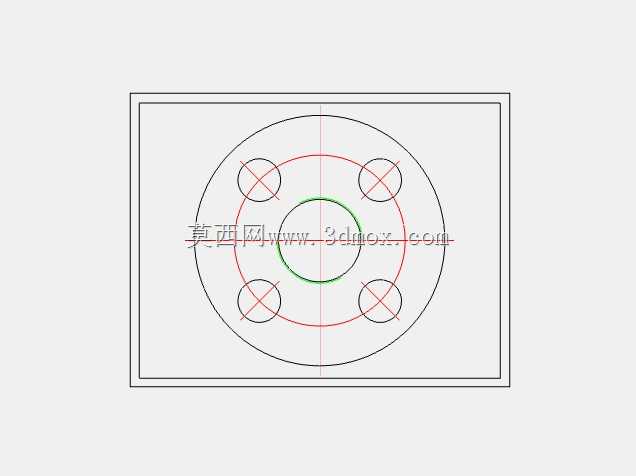

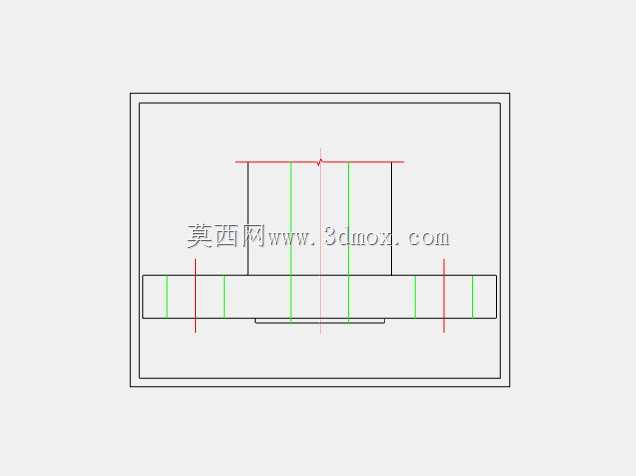

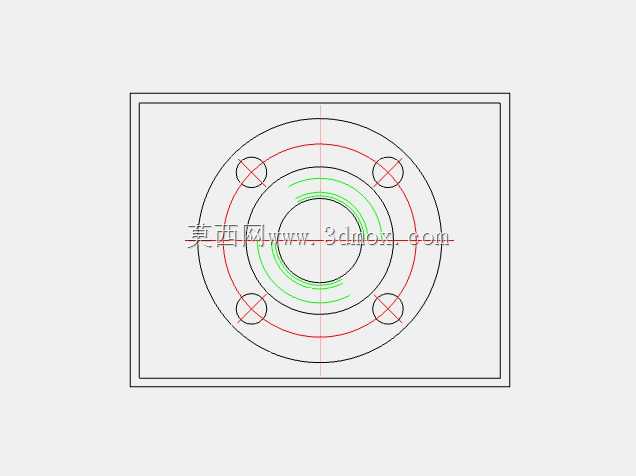

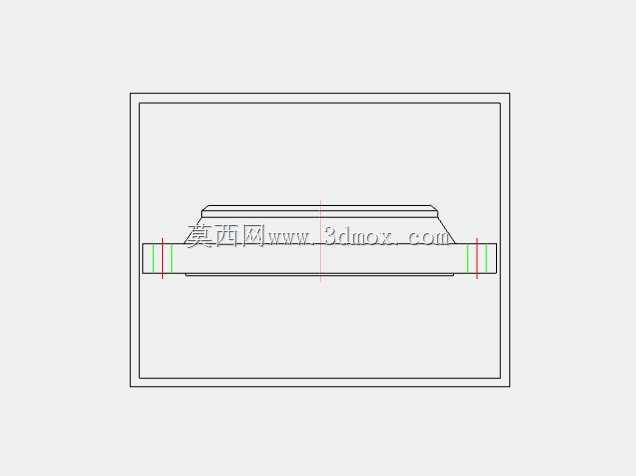

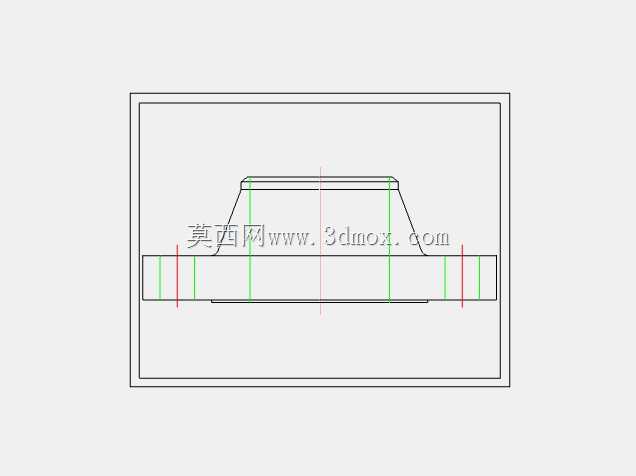

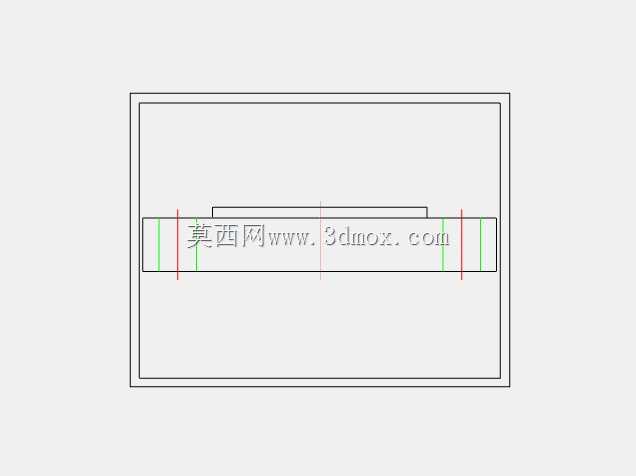

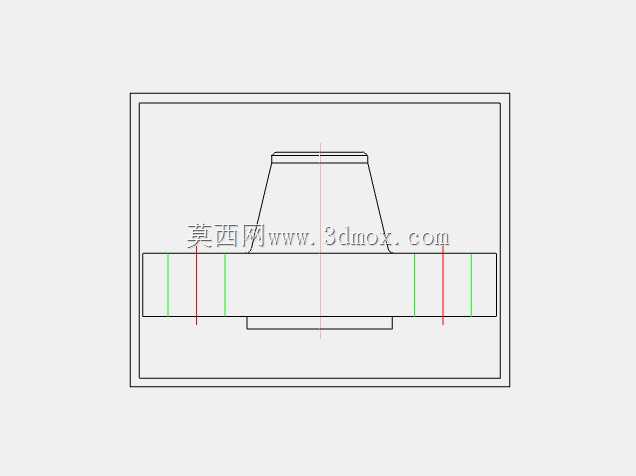

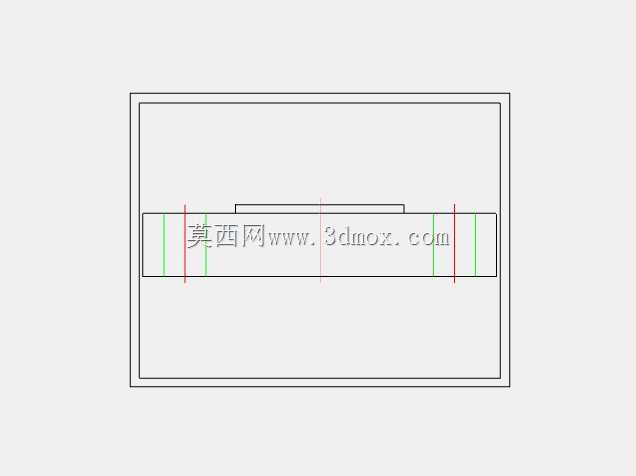

从结构设计逻辑来看，不同类型法兰的结构差异完全对应实际工况的使用需求：对焊法兰带有长锥形焊颈，焊颈段壁厚沿轴向逐渐过渡至与连接管道壁厚一致，焊接后焊缝位置远离密封面，应力集中系数低，能承受更高的管道弯矩与温度交变载荷，是高压、高温、易燃易爆介质管路的首选连接形式，常见于炼化装置的主工艺管线、长输油气管道的站场连接段。滑套法兰的内径略大于对应管道外径，安装时可直接套在管道端部，内外两侧施焊完成固定，对中难度低、安装效率高，适合低压循环水、压缩空气等非关键、压力波动小的管路系统，能有效降低现场施工的对中校准成本。承插焊法兰在接口处设置了与管道外径匹配的承插孔，管道插入承孔后在外侧施焊，相比滑套法兰的对中性更好、焊缝受力更优，多用于小口径高压仪表管线、液压控制管路的连接，避免小口径管道焊接时出现焊瘤突入管内影响介质通流的问题。螺纹法兰的内孔加工有标准管螺纹，无需焊接即可与带外螺纹的管道实现连接，安装拆卸效率极高，适合镀锌管路、消防喷淋系统等不允许现场施焊的场景，但密封性能受螺纹配合精度限制，不适用于高温高压或有毒有害介质管路。盲法兰无中心通孔，用于管路末端、设备检修口、压力容器人孔的封堵，能实现管路系统的完全截断，不同压力等级的盲法兰厚度经过严格的强度校核，可承受对应等级的全压载荷，是管路系统检修、分段隔离的必备部件。搭接法兰需要与翻边短节配合使用，法兰本身不与介质接触，仅起到压紧固定的作用，翻边短节可根据介质腐蚀特性选择对应材质，法兰部分采用普通碳钢即可，大幅降低腐蚀性介质管路的材料成本，同时法兰可绕管道自由旋转，安装时螺栓孔对中极为便捷，适合需要频繁拆卸检修、介质腐蚀性强的管路系统。

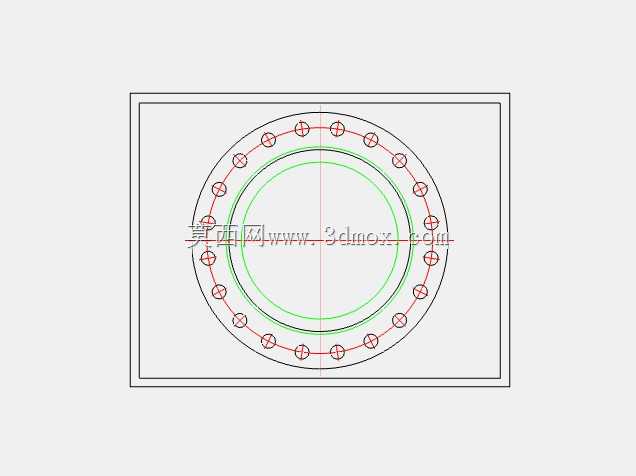

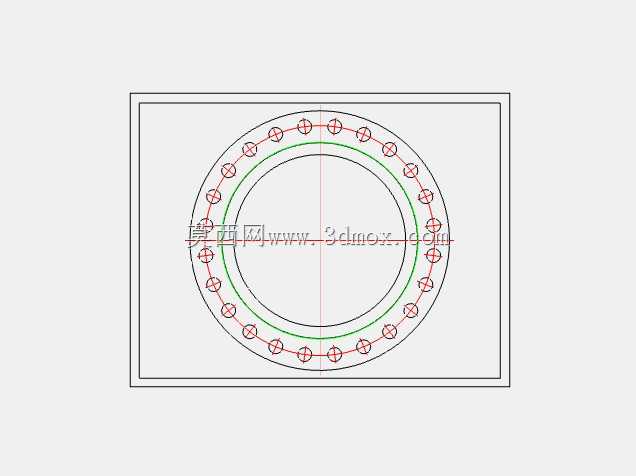

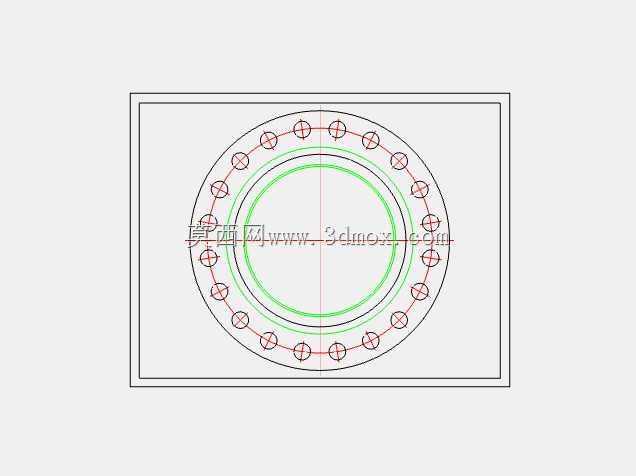

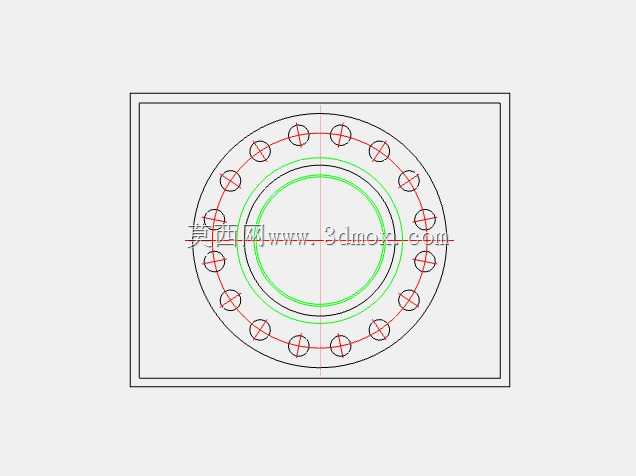

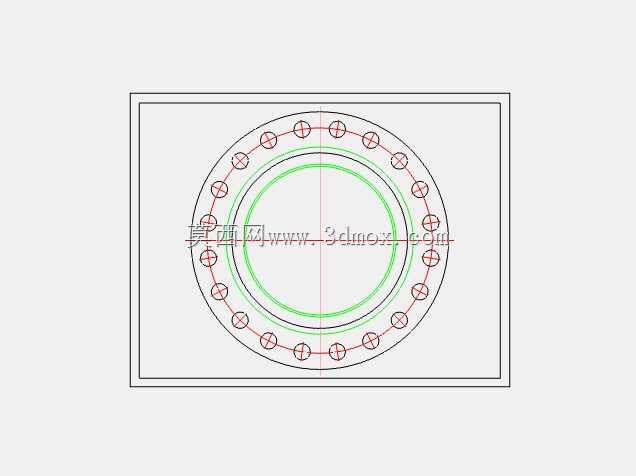

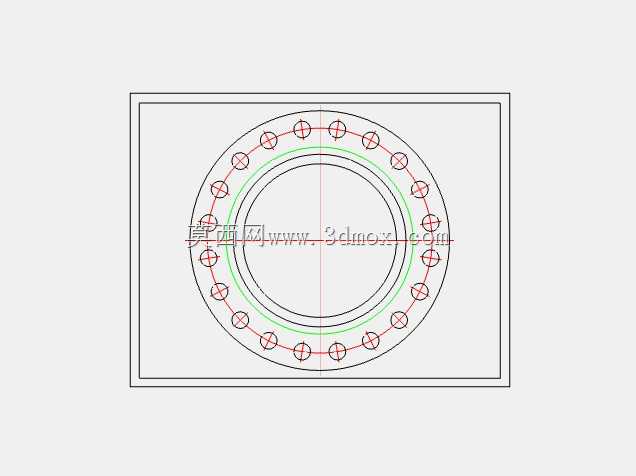

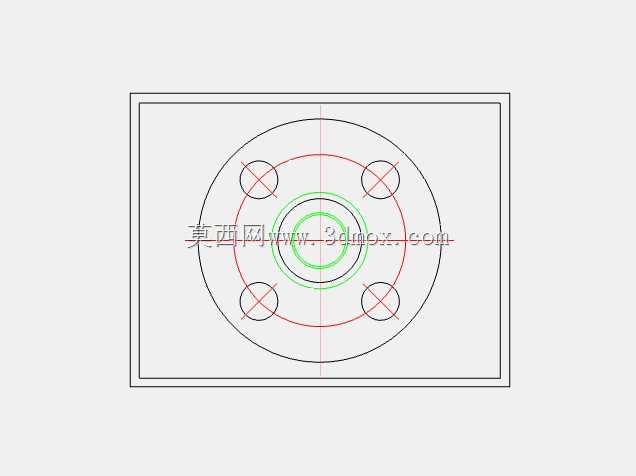

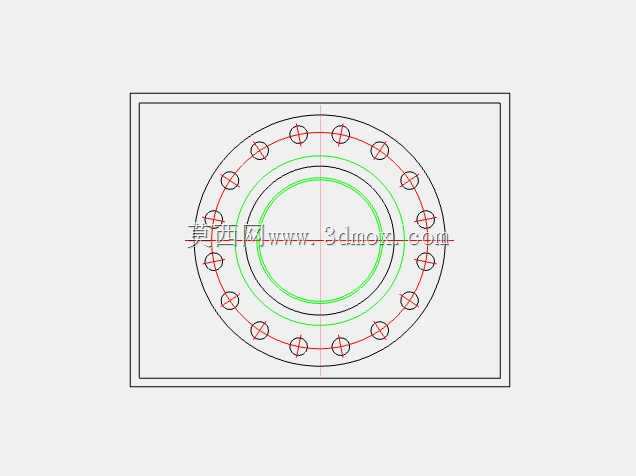

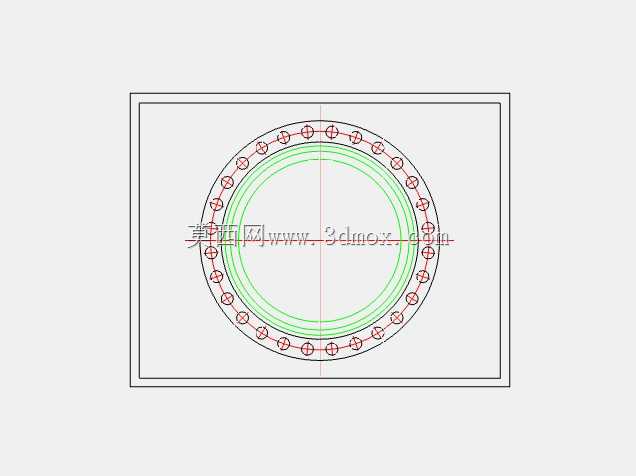

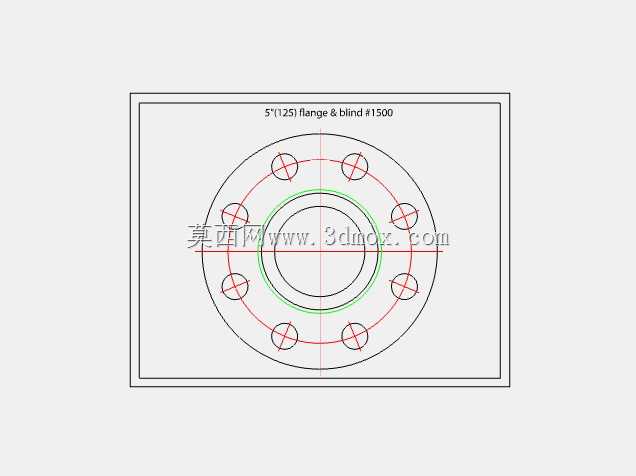

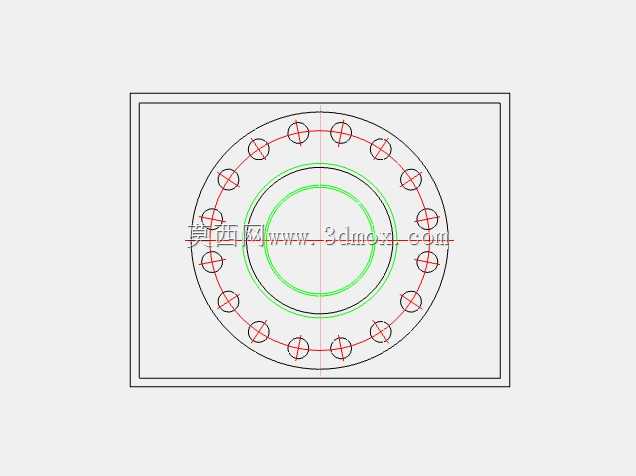

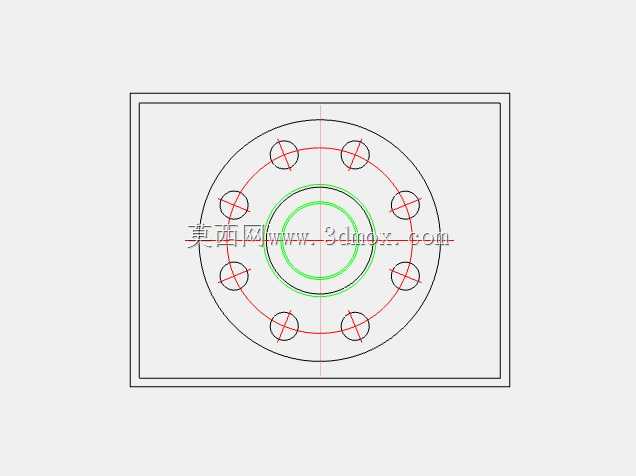

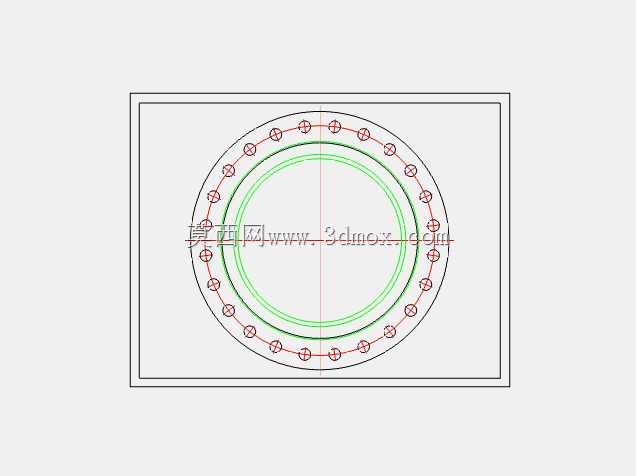

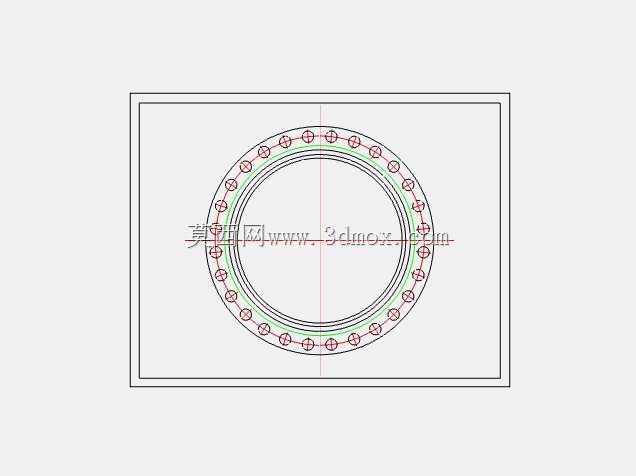

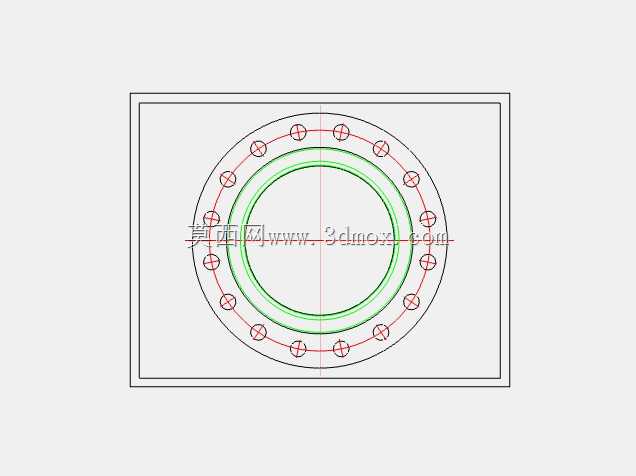

从压力等级划分来看，全系列法兰覆盖Class150到Class2500的全等级标准，各等级的螺栓孔分布、密封面尺寸、法兰厚度、颈部尺寸均严格遵循ASME B16.5与EN1092-1的标准要求：Class150等级法兰为低压工况设计，额定承压285psi，多用于建筑给排水、常压循环水系统；Class300等级法兰额定承压740psi，适用于中压蒸汽、普通化工介质输送管路；Class600等级法兰额定承压1480psi，可用于高压注水、中压油气输送场景；Class900及以上等级法兰为高压、超高压工况设计，其中Class900额定承压2220psi，Class1500额定承压3705psi，Class2500额定承压可达6175psi，这类高压法兰的颈部厚度更大、螺栓数量更多、螺栓孔径更大，密封面多采用凹凸面或榫槽面结构，配合金属缠绕垫或金属环垫实现零泄漏密封，常见于高压加氢装置、超临界锅炉管路、深海油气输送立管等极端工况场景。

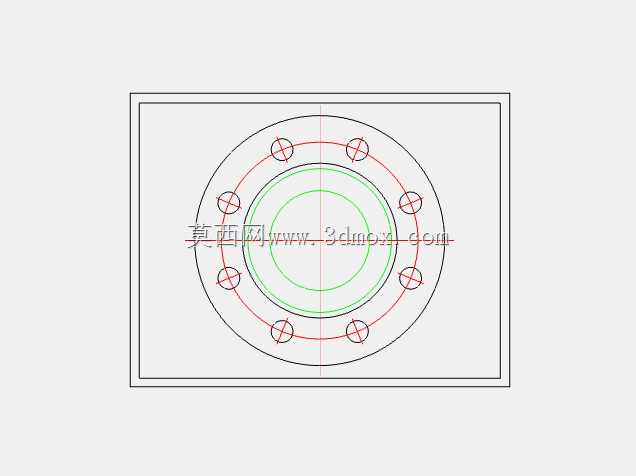

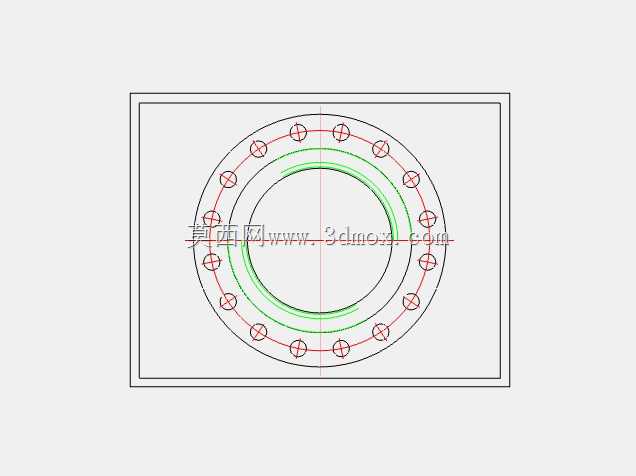

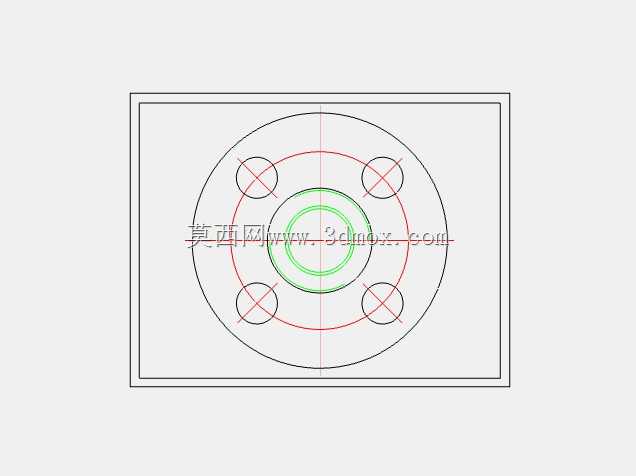

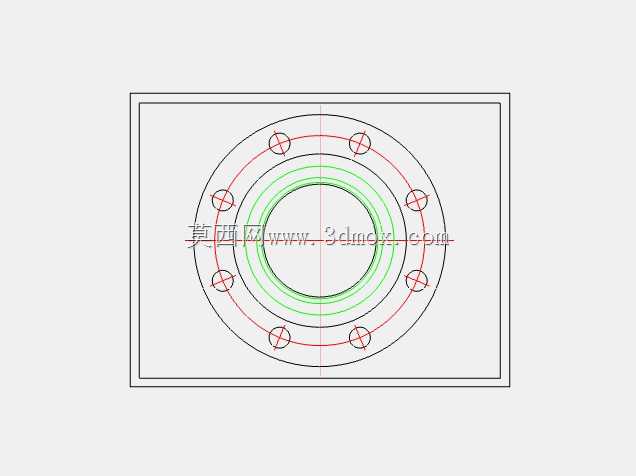

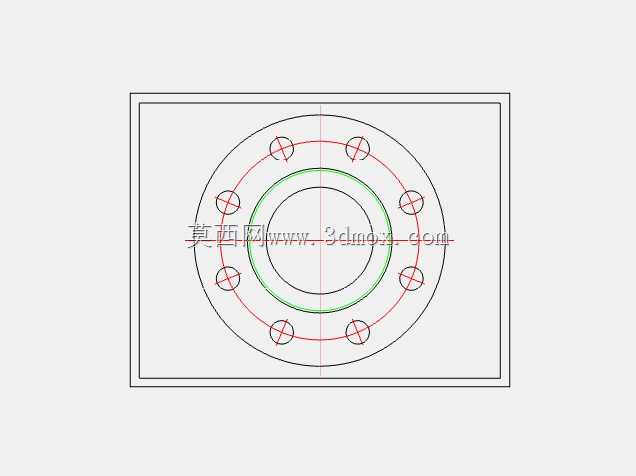

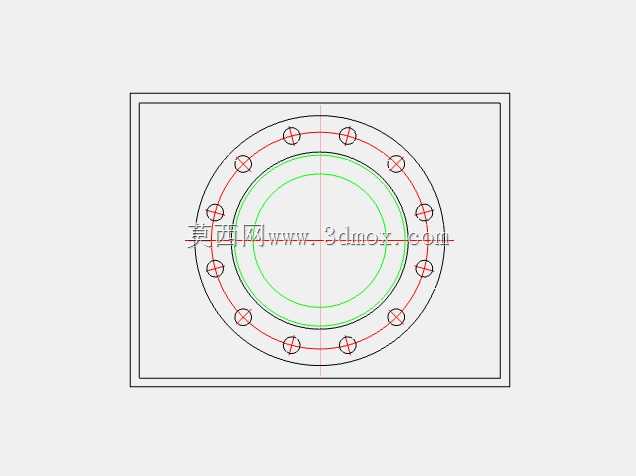

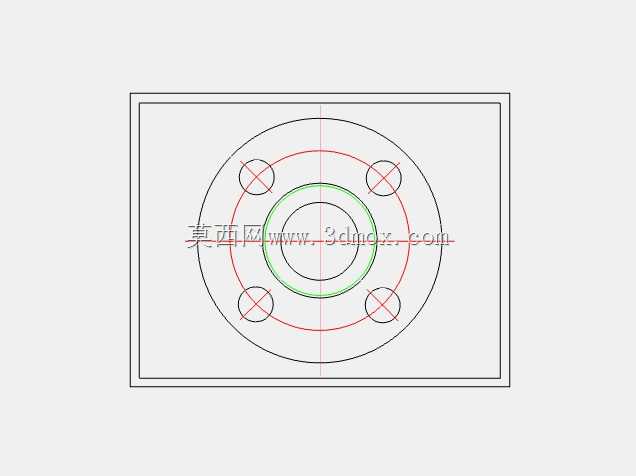

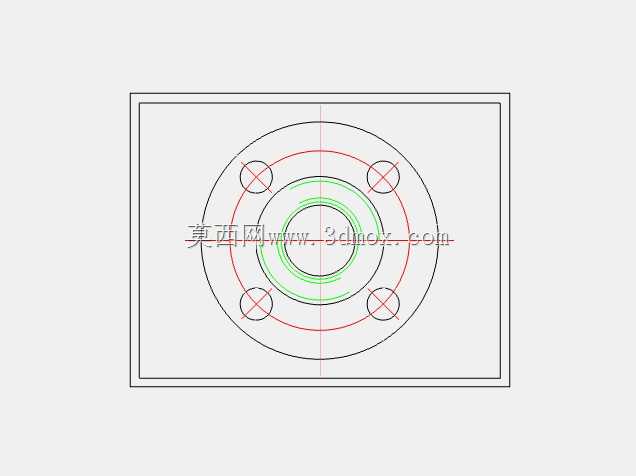

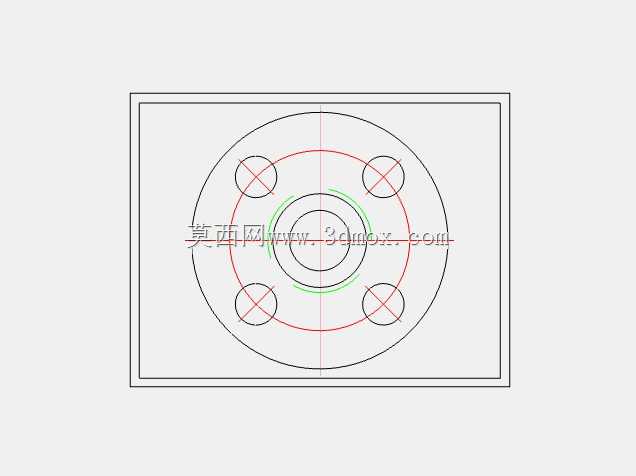

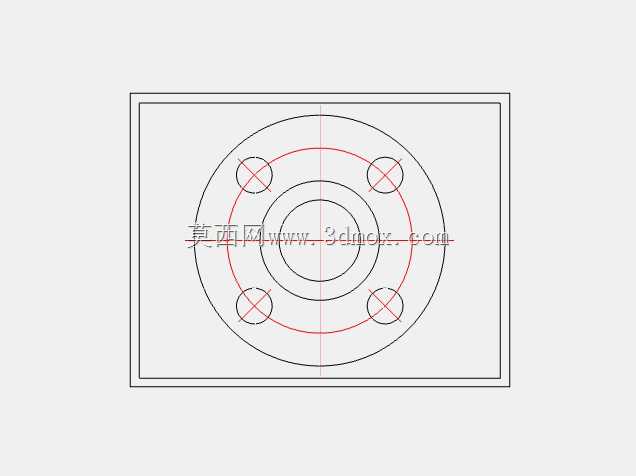

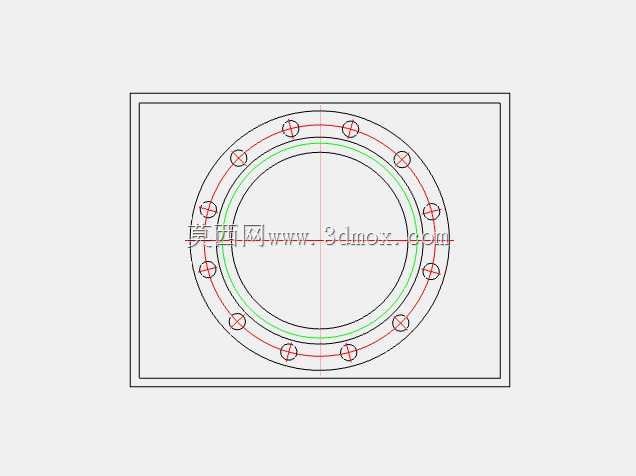

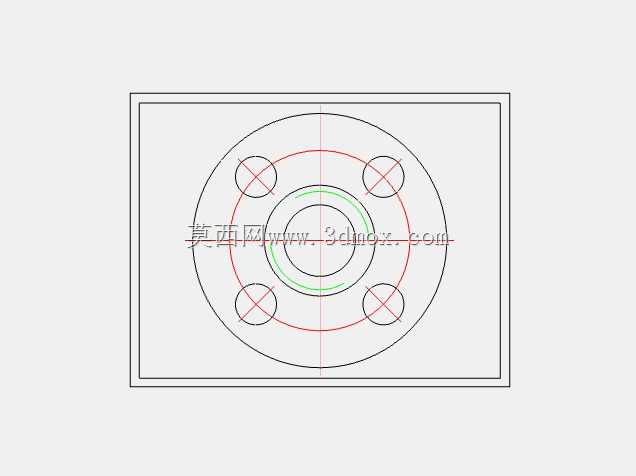

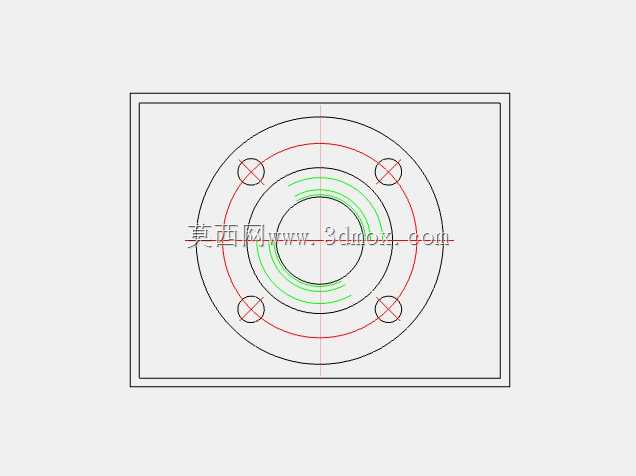

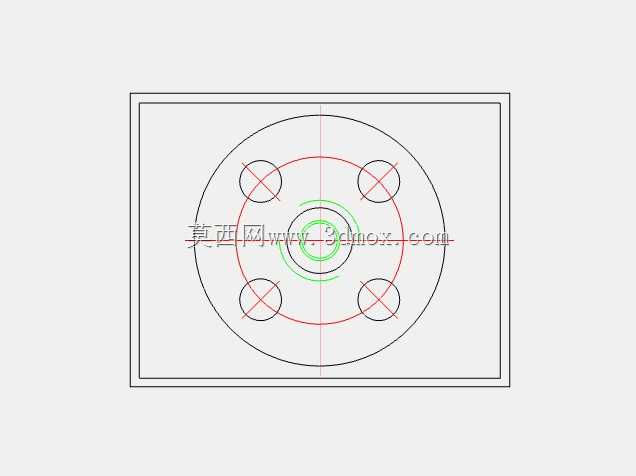

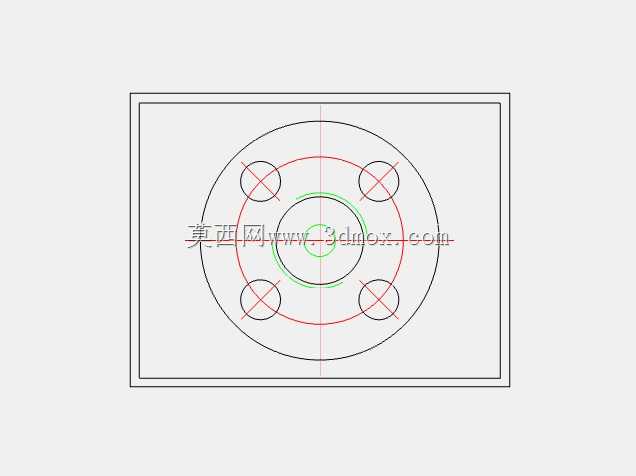

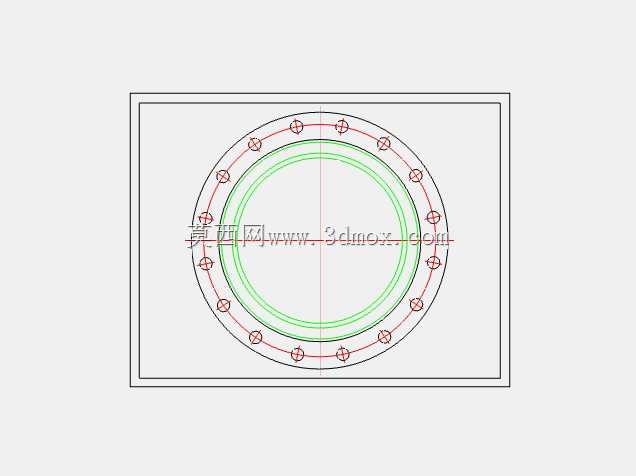

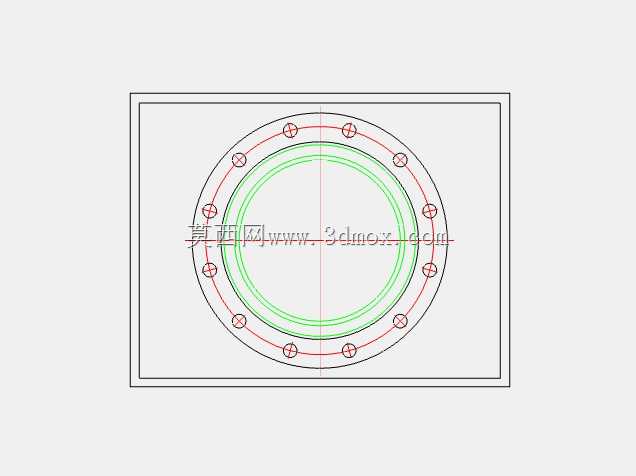

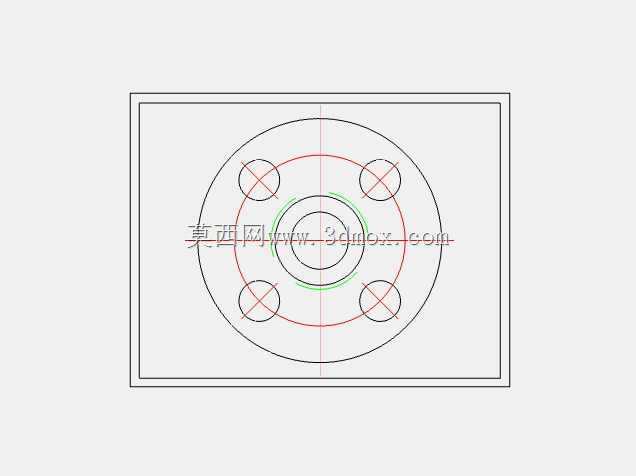

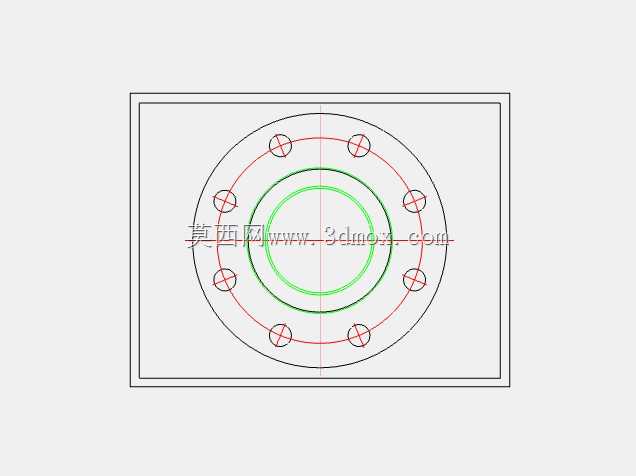

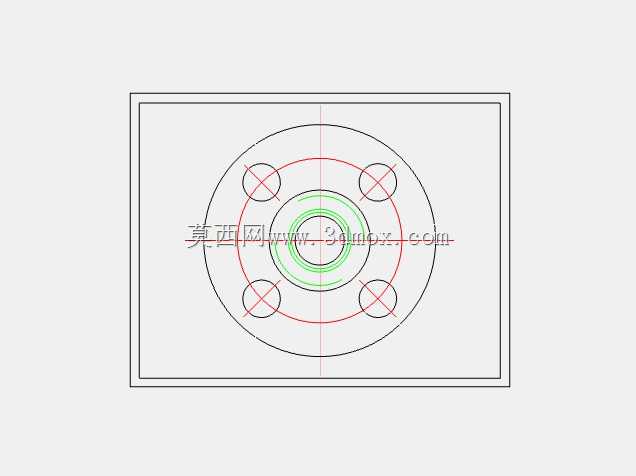

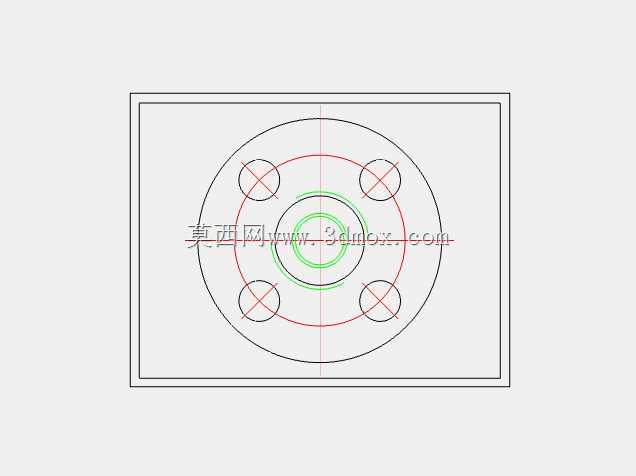

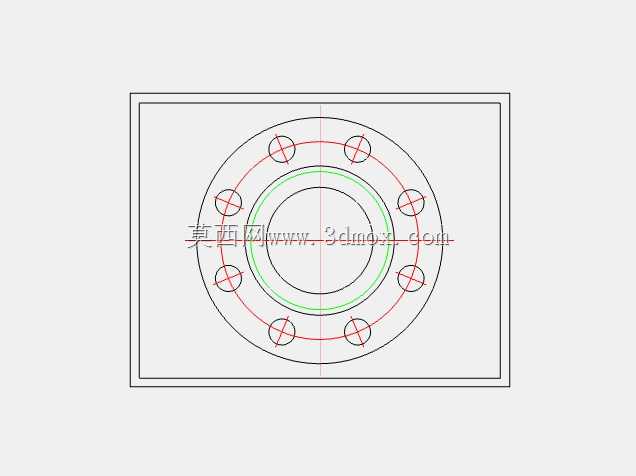

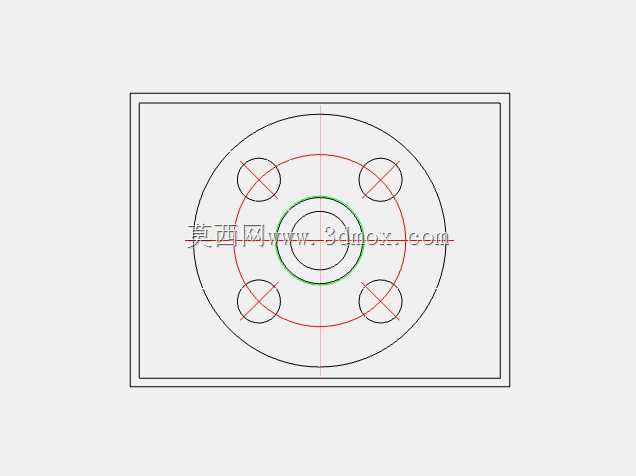

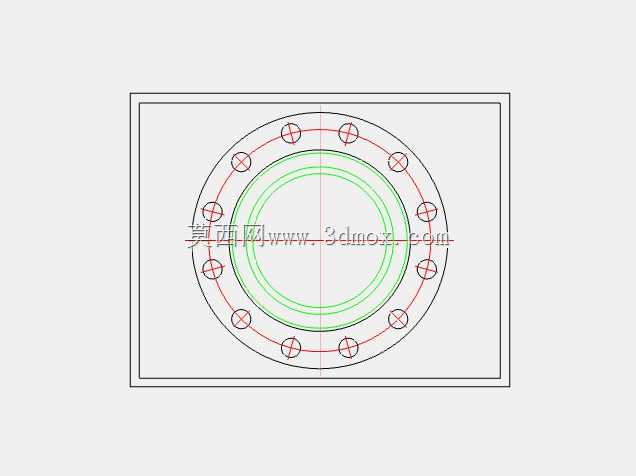

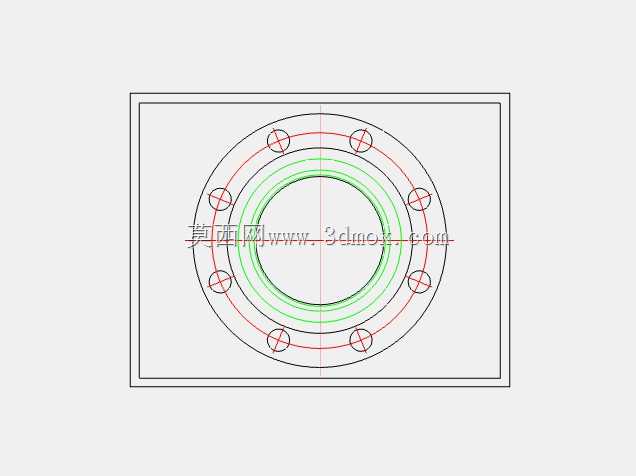

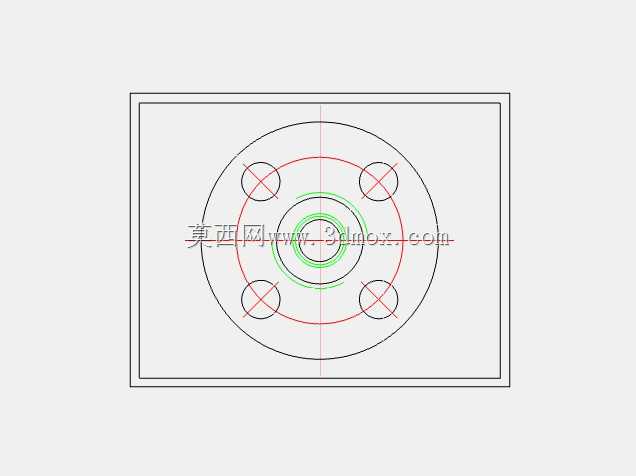

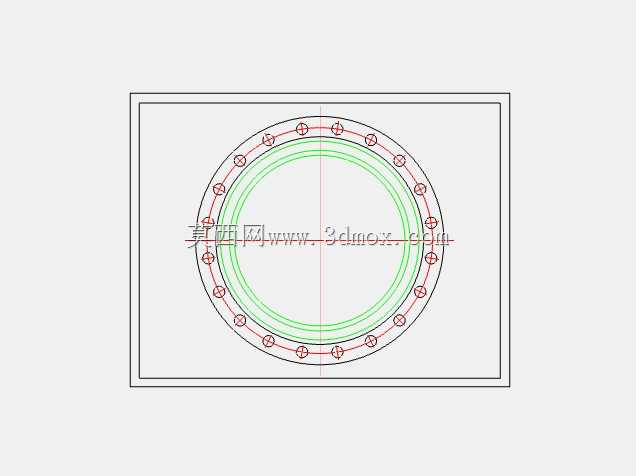

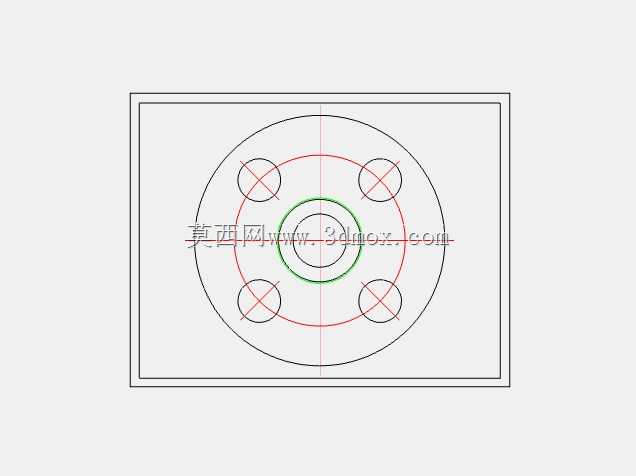

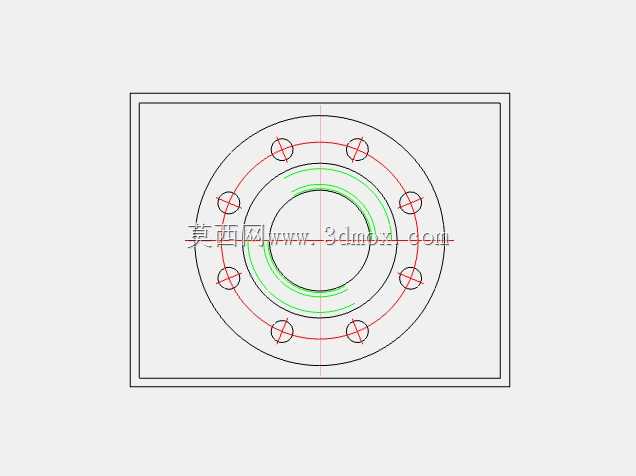

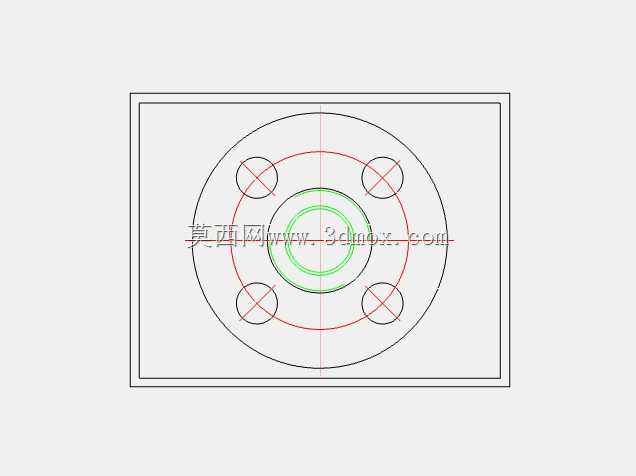

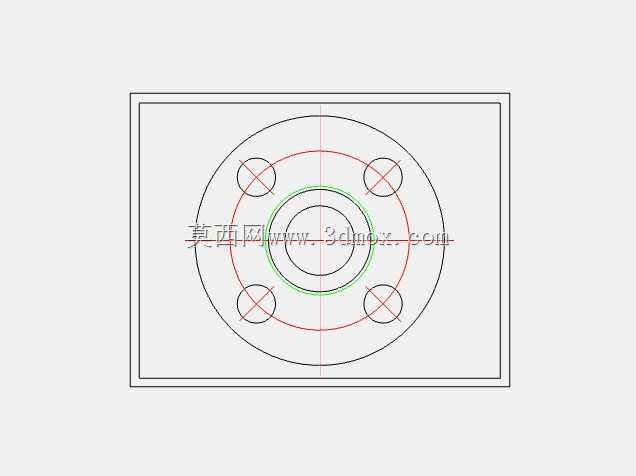

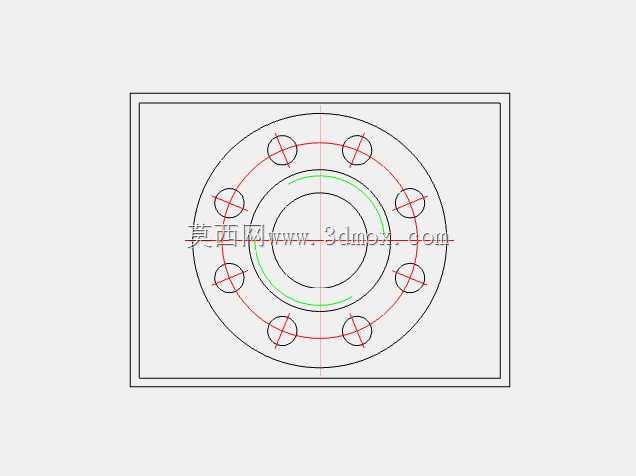

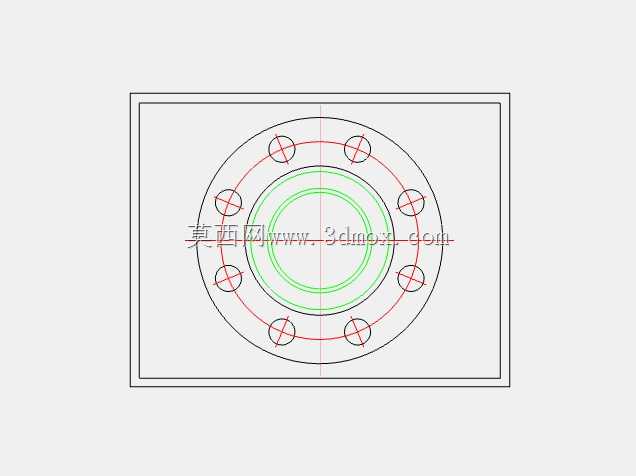

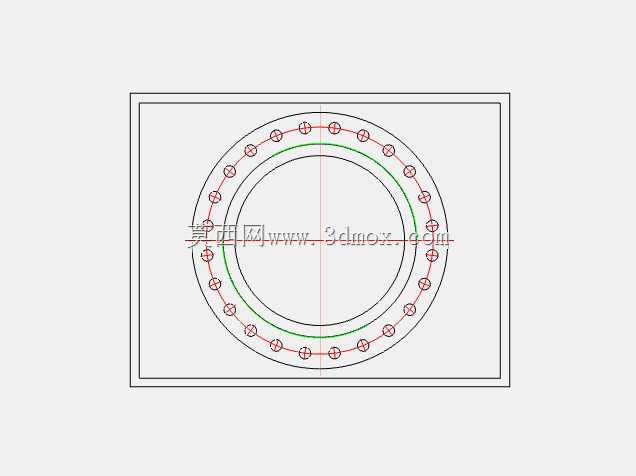

在安装边界与尺寸匹配上，所有法兰的螺栓孔中心圆直径、密封面外径、法兰外径、螺栓孔数量与孔径均严格对应标准参数，同压力等级同公称通径的不同品牌法兰可实现完全互换，无需额外加工适配。设计时需注意，对焊法兰的焊颈内径需与匹配管道的内径保持一致，避免焊接后出现通径突变造成介质流阻增大、局部冲蚀的问题；承插焊法兰安装时需在管道端部与承孔底部预留1.5mm左右的间隙，抵消管道焊接时的热伸长量，避免焊缝处产生附加应力；搭接法兰的翻边短节密封面需与法兰密封面齐平，保证垫片压紧时受力均匀。不同压力等级的法兰严禁混接，即使公称通径一致，不同等级的螺栓孔分布、法兰厚度均存在差异，强行连接会导致密封面压合不匀，运行过程中极易出现泄漏甚至法兰断裂的安全事故。

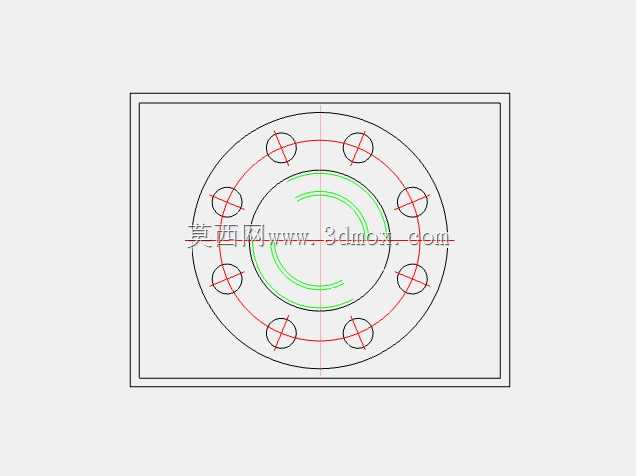

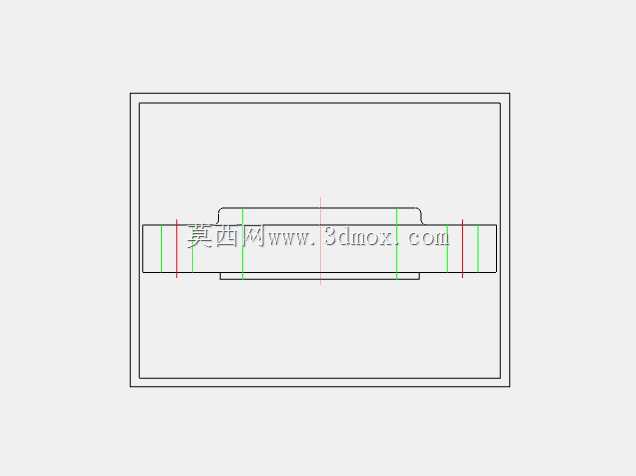

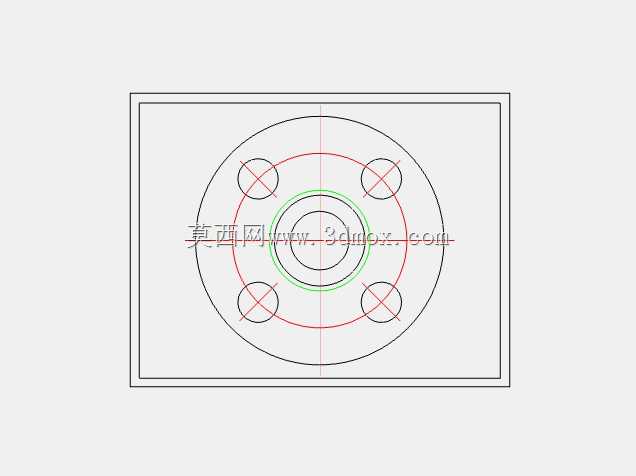

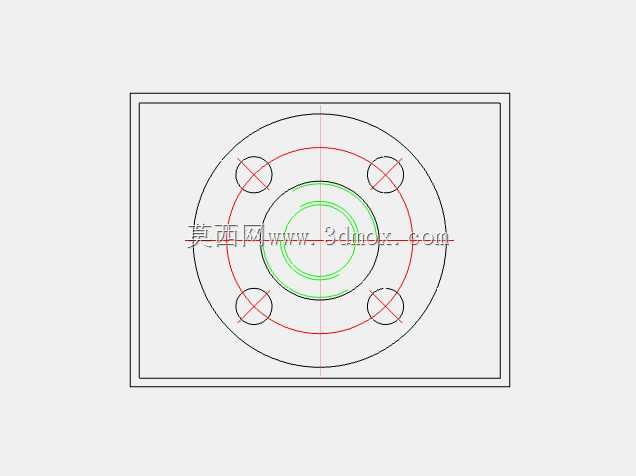

在三维建模过程中，所有法兰的密封面粗糙度、螺栓孔倒角、焊颈过渡圆角等细节均按照实际加工要求进行还原，可直接用于管路系统的装配干涉检查、支吊架载荷计算、螺栓选型校核等工程设计环节，帮助结构工程师在设计阶段提前预判安装风险，减少现场施工时的错配、返工问题。
