小型平皮带物料输送设备结构设计

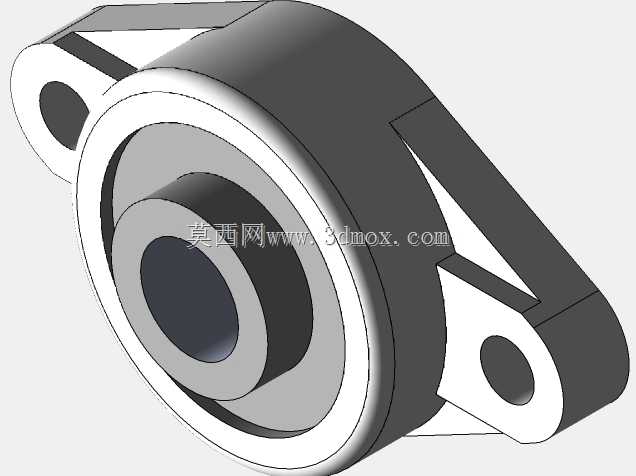

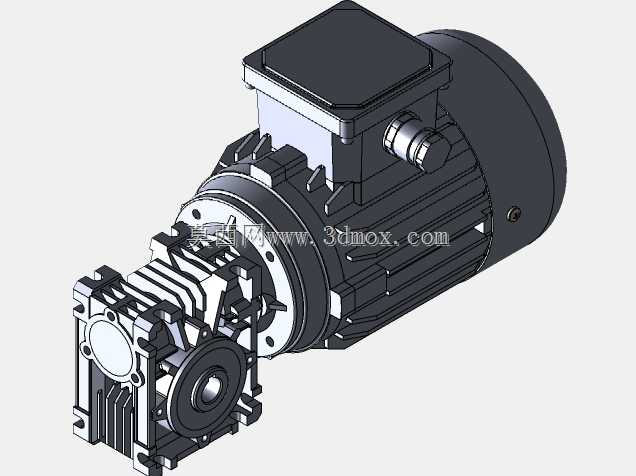

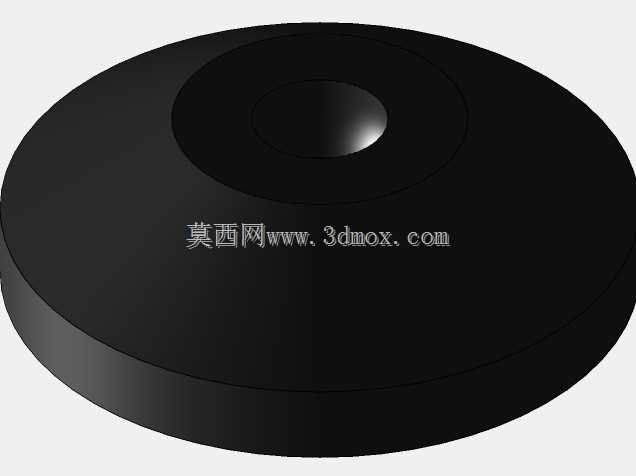

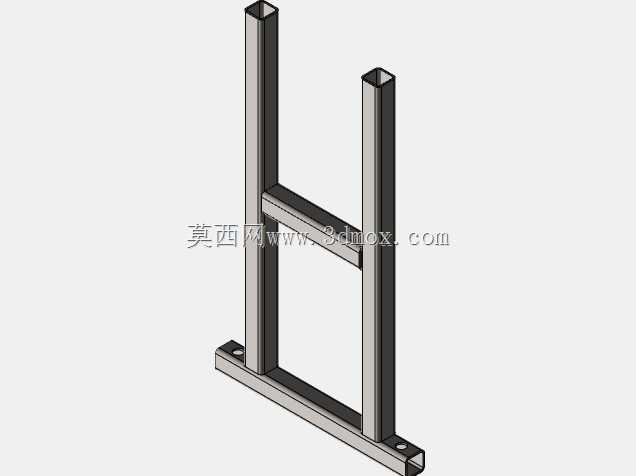

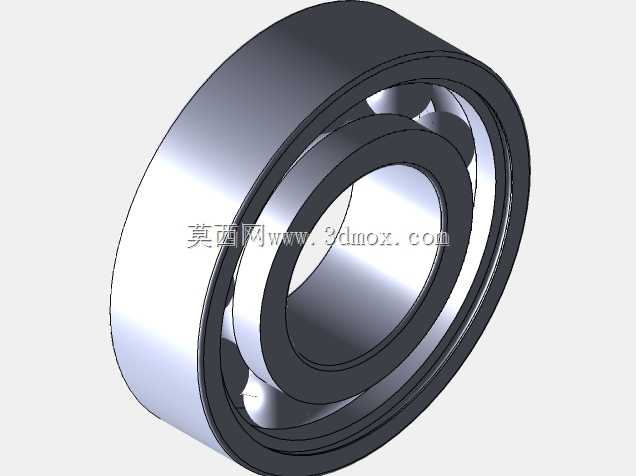

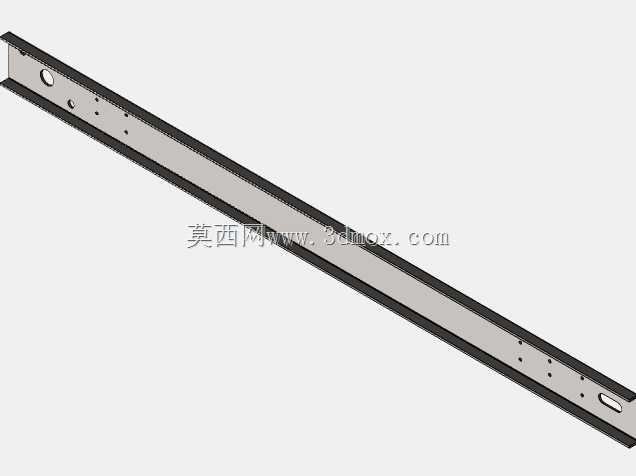

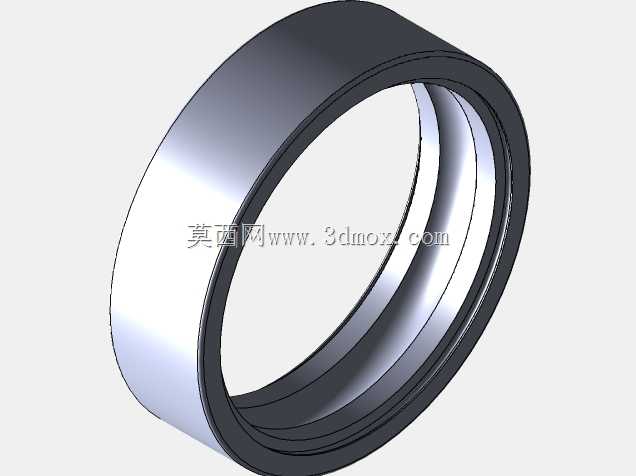

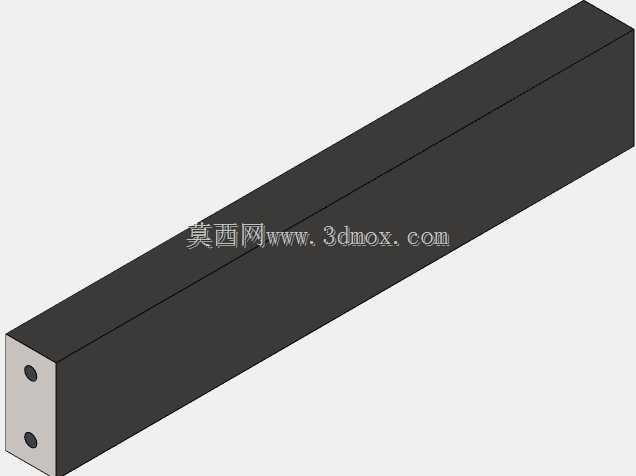

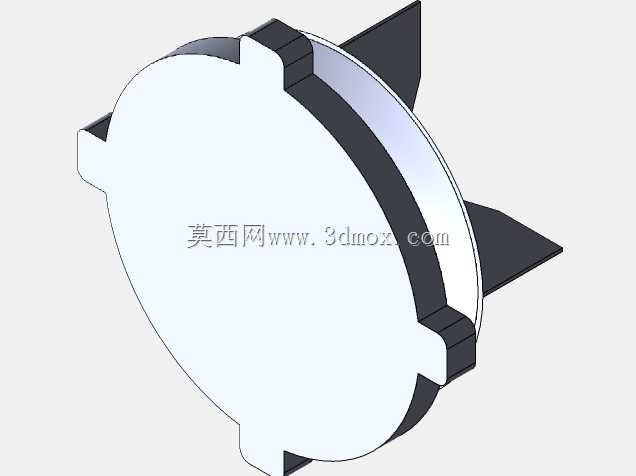

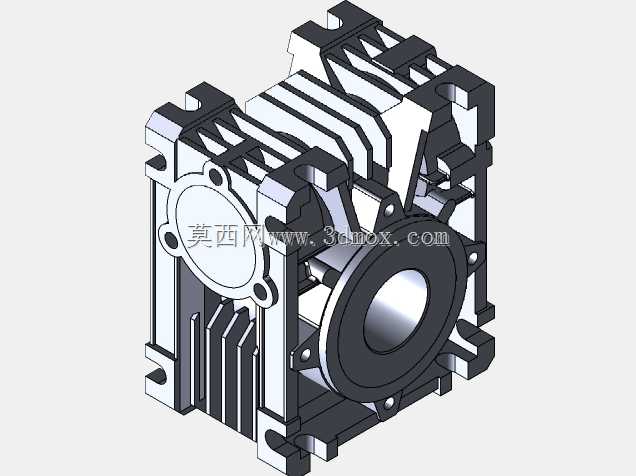

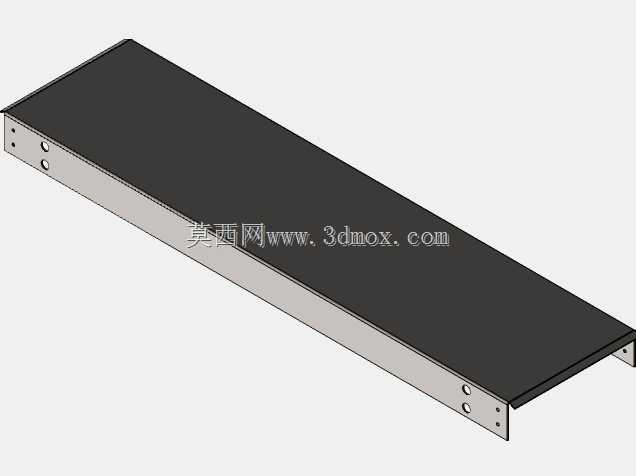

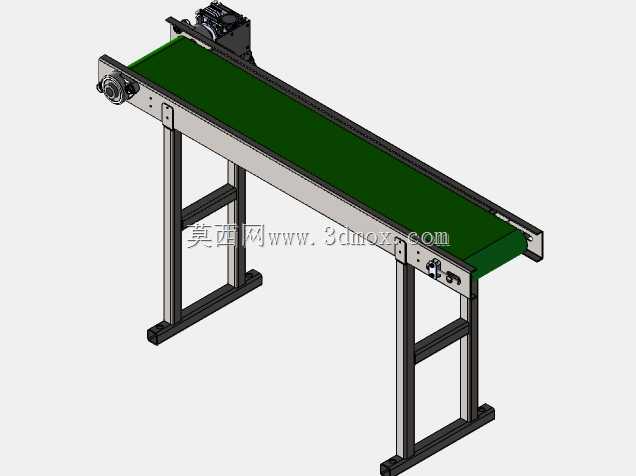

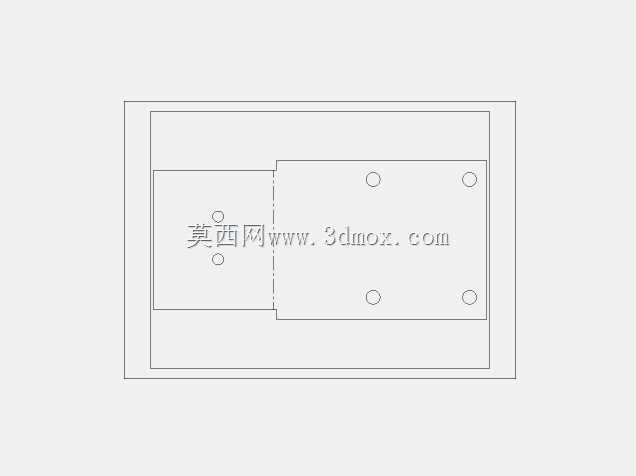

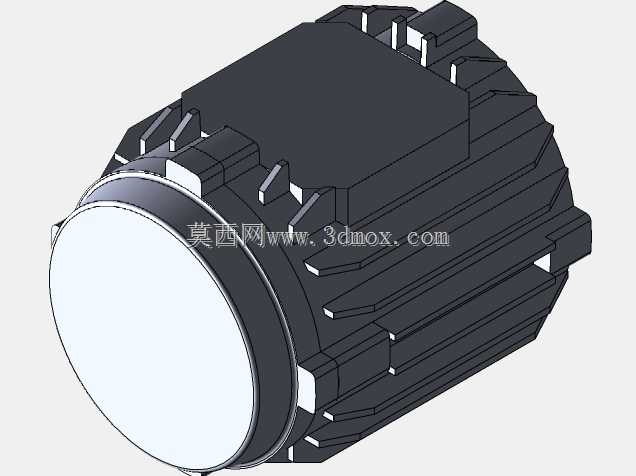

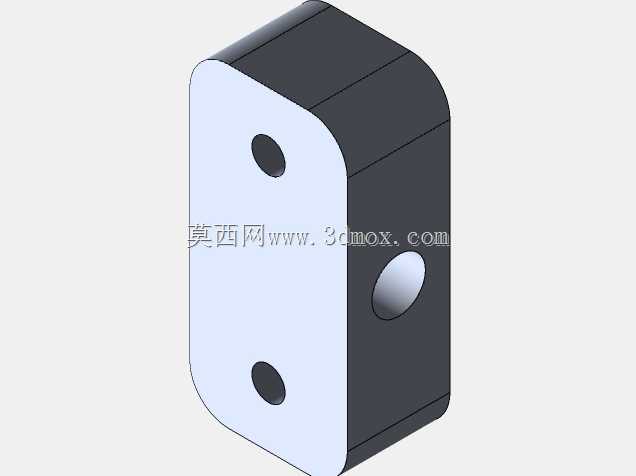

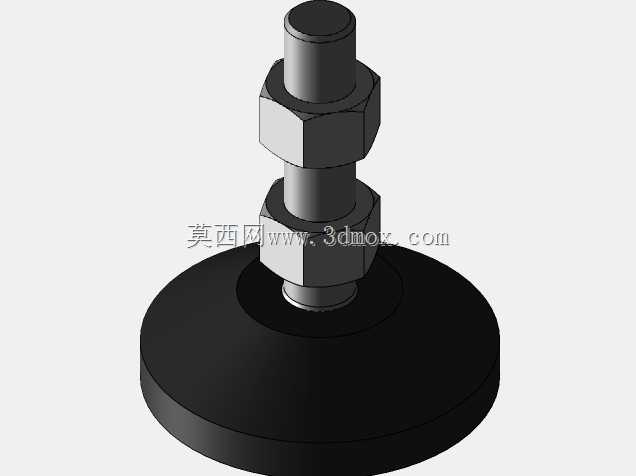

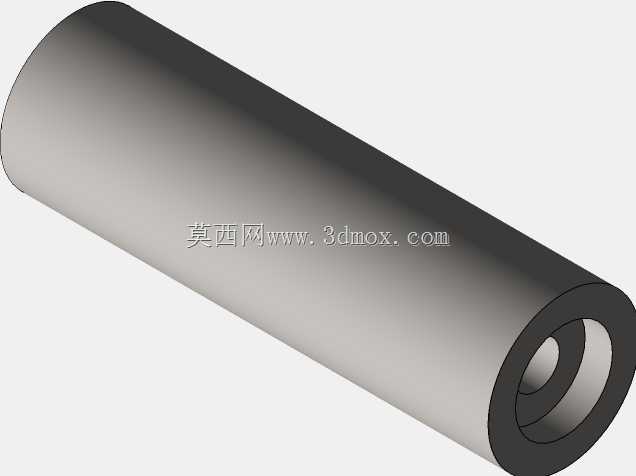

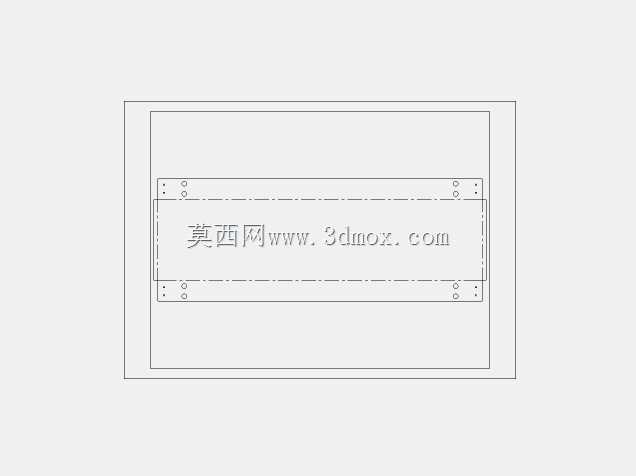

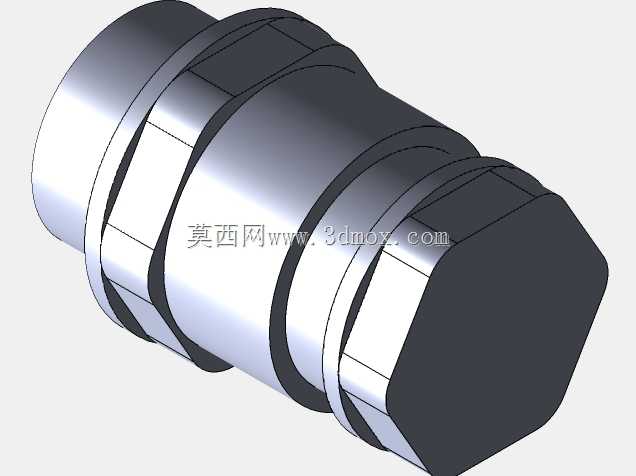

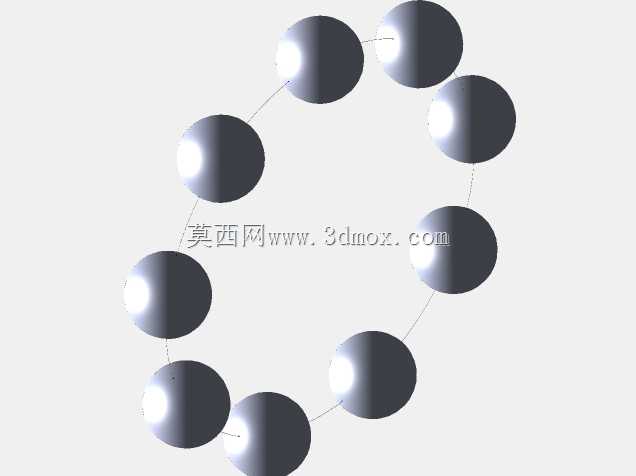

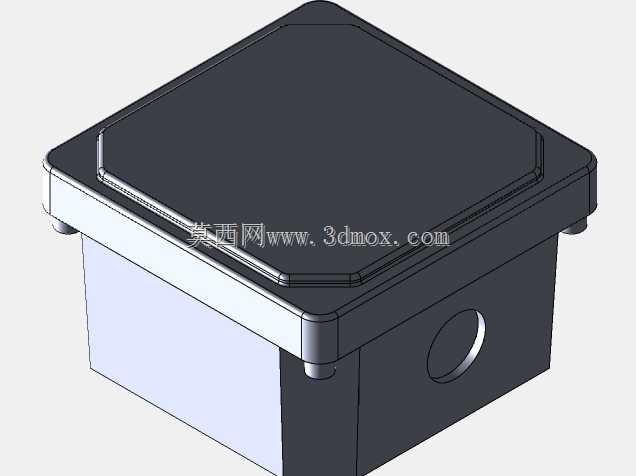

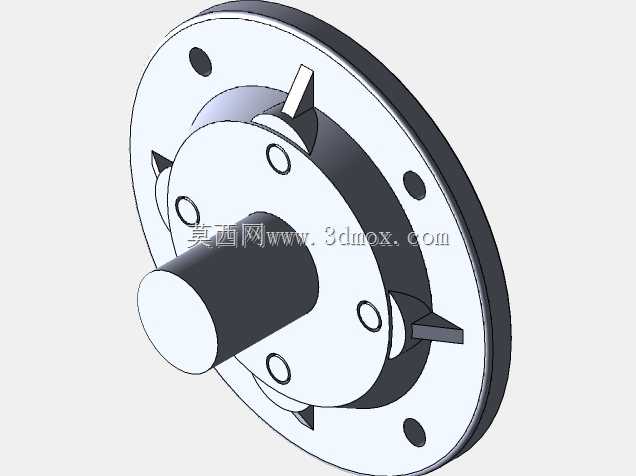

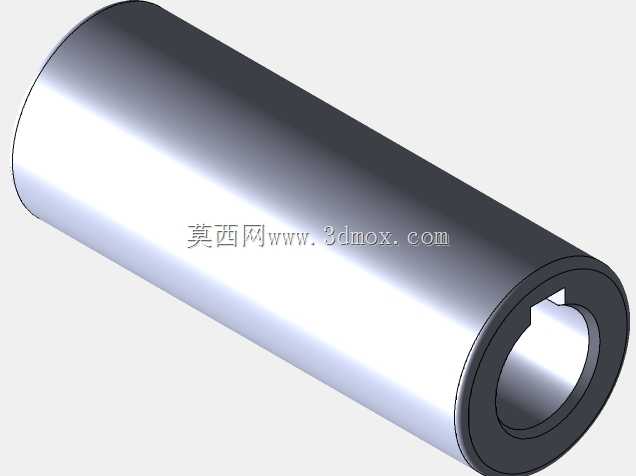

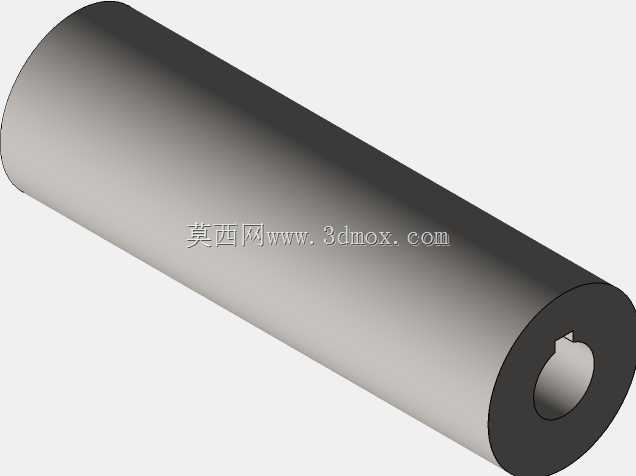

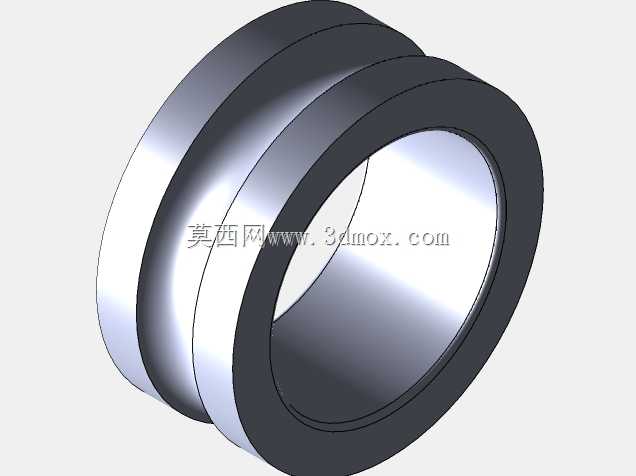

　　这款平皮带输送结构，在轻工加工、电子组装、食品分装、五金件周转的产线衔接环节应用极广，很多时候产线的工位间物料传递、工序间的工件中转，都需要这类占地紧凑、布置灵活的输送单元来完成，相比大型输送线，这类小型带式输送单元可以直接嵌入现有产线的空隙，不需要对原有车间布局做大规模调整，适配性很强。从结构设计逻辑来看，整个设备采用铝型材拼接机架作为主体承载结构，两支立式支撑腿搭配底部横向连接梁，形成稳定的门型支撑框架，支撑腿底部预留了安装固定孔位，可以直接通过膨胀螺栓固定在地面，也可以搭配可调脚杯实现高度微调，适配不同高度的对接工位，安装边界的容错空间比较充足，不需要提前做极高精度的地面找平。驱动端布置在设备的一侧端部，采用减速电机直接驱动主动辊筒的结构，省去了复杂的链传动或者齿轮传动环节，既降低了运行过程中的噪音，也减少了后续维护的润滑点，主动辊筒表面做了滚花处理，增大和皮带之间的摩擦力，避免重载启动时出现皮带打滑的问题。从动端布置在设备的另一端，带有张紧调节结构，通过端部的调节螺栓可以调整从动辊筒的前后位置，实现皮带张紧度的调整，同时也能纠正皮带运行过程中的跑偏问题，调节行程预留了足够的余量，皮带长期使用出现拉伸松弛后，不需要拆解设备就能完成张紧调整。

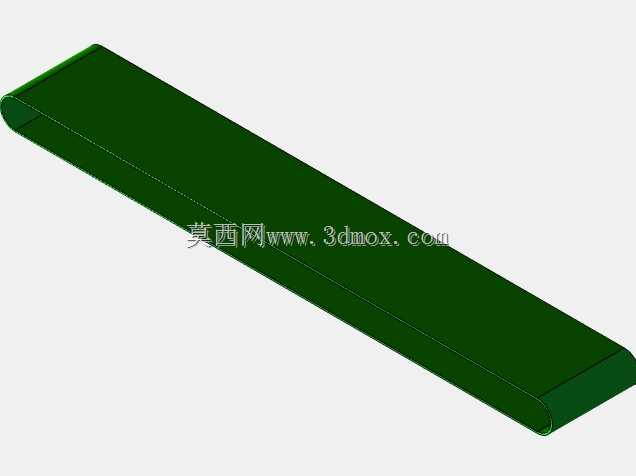

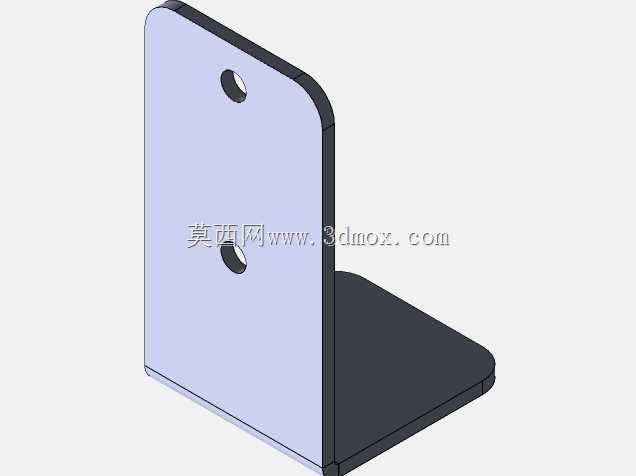

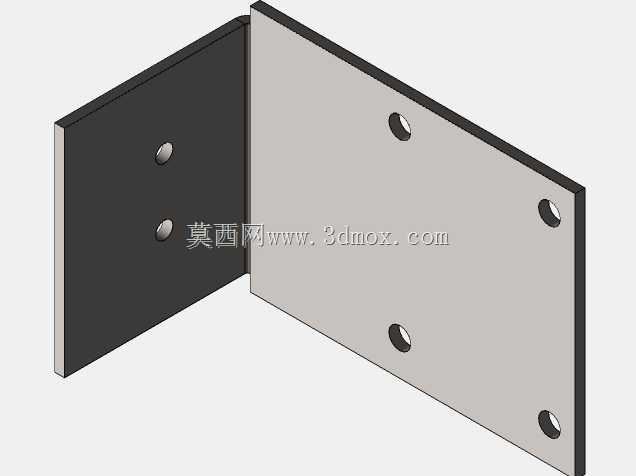

　　输送面采用绿色PVC平皮带，表面平整摩擦力适中，既可以输送硬质的五金工件、塑料壳体，也可以输送软质的包装物料，不会对工件表面造成刮擦损伤，皮带下方布置了多根横向承托托板，避免输送较重物料时皮带出现下凹变形，保证输送面的平面度，满足一些对输送平整度有要求的工序使用，比如视觉检测工位的物料输送、喷码工位的工件传递，都能保证工件运行平稳，不会出现颠簸偏移。两侧的机架侧边预留了标准的型材槽位，可以直接加装光电传感器安装支架、挡料条、导向护栏等附件，不需要额外在机架上打孔焊接，用户可以根据自己的实际使用需求快速拓展功能，比如在侧边加装挡边就可以输送小型颗粒类物料，加装定位挡块就可以实现工件的定点停留，适配不同的生产工艺要求。

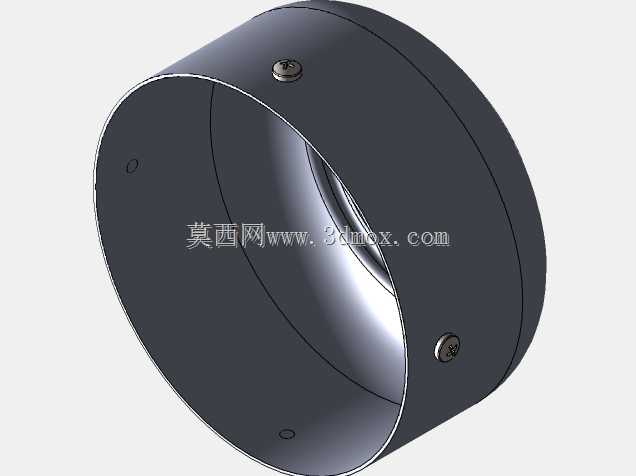

　　整体的外形尺寸属于紧凑型设计，长度方向可以根据实际工位间距做模块化拓展，宽度方向的尺寸适配常规的小型工件输送需求，设备整体的重心偏低，运行过程中振动很小，即使是高速运行状态下也不会出现明显的晃动，输送速度可以通过搭配的调速器实现无级调节，从每分钟几米到几十米的输送速度都可以覆盖，满足不同生产节拍的匹配需求。在设计细节上，所有的转动部位都做了安全防护处理，驱动端的电机和辊筒连接部位加装了防护罩，避免操作人员的衣物或者工件卷入转动结构，满足车间的安全生产要求，机架的所有边角都做了倒角处理，没有尖锐的毛刺棱角，安装调试过程中不会划伤操作人员。

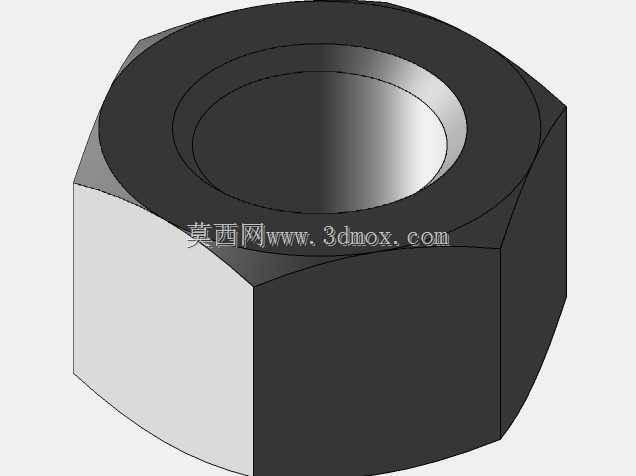

　　这类输送结构的建模过程中，需要重点关注辊筒的平行度公差，主动辊和从动辊的轴线平行度如果偏差过大，运行过程中很容易出现皮带跑偏的问题，建模时需要给张紧调节结构预留足够的调节量，同时要核算铝型材机架的承重变形量，保证满载状态下机架的挠度在允许范围内，不会出现中部下沉的问题。另外皮带的选型要和输送物料的重量、特性匹配，PVC皮带的厚度、表面纹路都要根据实际使用场景调整，比如输送易滑的物料可以选择表面带浅纹路的皮带，输送防静电要求的电子元件则需要选择防静电PVC皮带。整个结构的零部件大多采用标准件，辊筒、铝型材、螺栓、减速电机都是市面上容易采购的标准型号，后续的备件更换成本很低，不需要定制特殊的非标零件，维护起来十分方便，对于中小规模的生产车间来说，这类输送单元的投入成本低，安装调试周期短，可以快速投入使用，有效提升工序间的物料流转效率，减少人工搬运的工作量，降低生产过程中的人力成本。
