带垂直导向模组的小型皮带输送装置

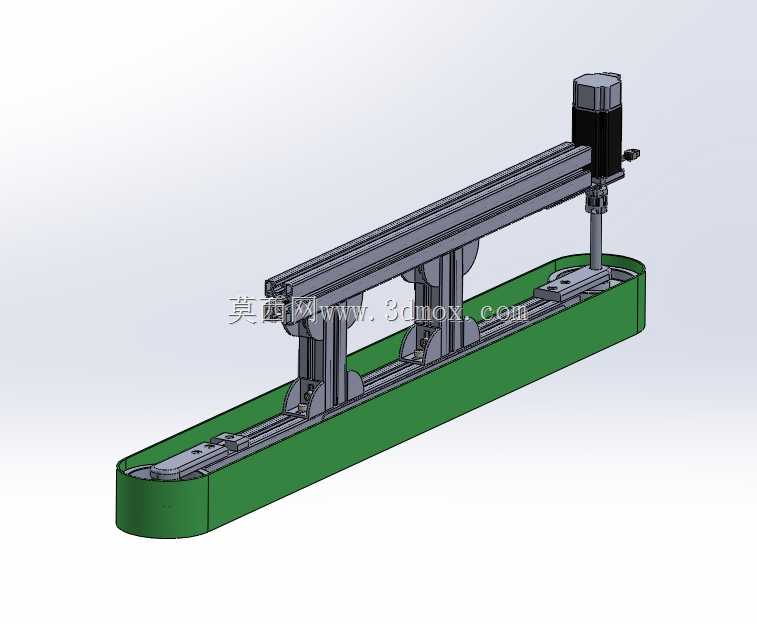

　　这套带垂直导向执行端的小型皮带输送装置，主要面向精密装配、电子元器件分拣、实验室小型物料转运这类对输送节拍、定位精度有较高要求的工位场景，区别于常规长距离大负载的工业输送线，它的设计定位是紧凑型工位间的物料衔接，可直接嵌入桌面级自动化工作站、小型检测流水线的工位间隙中，不需要额外搭建大型机架支撑，适配小批量多品种的柔性生产需求。从结构设计逻辑来看，整套装置采用底部皮带输送主体加侧装垂直导向直线模组的集成式布局，底部的绿色皮带槽体作为承载主体，内部集成了驱动辊、从动张紧辊与平皮带，槽体两侧预留了标准的安装孔位，可直接通过螺栓固定在铝型材工作台架或者设备底板上，安装边界的宽度控制在常规桌面设备的适配范围内，长度方向可根据实际工位间距做同结构的延伸改型，不需要重新设计核心传动部件。

　　侧装的垂直导向模组采用双直线导轨加滑动座的导向结构，顶部搭配驱动单元，滑动座上预留了执行元件安装位，可根据实际工况加装吸盘、夹爪或者检测探头，在皮带输送物料到位后，垂直模组可带动执行端完成物料的抬升、移位、定点按压或者检测动作，不需要额外在工位旁加装独立的移栽机构，大幅缩减了工位的整体占用空间。设计过程中优先考虑了工位适配的灵活性，皮带输送面的高度做了低重心处理，运行过程中不会因为顶部垂直模组的动作产生整机晃动，张紧机构设计在从动辊端，不需要拆解槽体护板就可以完成皮带张紧度的调整，日常维护的操作空间预留充足。

　　垂直导向部分的导程选型匹配小型物料的搬运负载，升降行程覆盖常规小型工件的抬升高度需求，滑动座的导向间隙经过预紧调整，重复定位精度可满足电子类小零件的装配对位要求，不会出现升降过程中的偏摆卡顿问题。从实际使用的角度出发，这套装置的输送速度可通过驱动端的调速参数匹配上下游设备的生产节拍，皮带表面采用防滑平带，输送小型片状、盒状物料时不会出现打滑偏移，槽体两侧的挡边高度刚好可以限制物料的侧向位移，不需要额外加装侧挡条就可以避免物料在输送过程中从侧边掉落。垂直模组的线缆采用拖链内置走线，所有线缆都隐藏在模组护壳内部，运行过程中不会出现线缆拖拽、剐蹭物料的问题，整体外观整洁，也避免了生产现场的粉尘、碎屑积在线缆接头处造成的接触故障。

　　在安装适配性上，整套装置的底部安装孔采用通用孔距设计，可直接兼容市面上主流的工业铝型材安装槽尺寸，不需要额外加工转接板就可以完成固定，垂直模组的安装位置也预留了调整余量，可根据物料的实际取放位置调整模组在输送槽侧方的前后固定位置，适配不同尺寸规格的物料取放需求。结构上没有采用复杂的特殊定制零件，大部分传动件、导向件都选用工业通用标准件，后期维护更换配件的成本较低，也方便设计人员根据自身的工位需求对结构做二次改型，比如调整皮带宽度、更换不同行程的垂直导向模组、加装物料到位检测传感器的安装位等，不需要对主体结构做大规模改动。针对小型工作站的使用场景，整套装置的运行噪音控制在较低区间，不会在实验室、洁净车间这类对噪音有要求的场景中产生干扰，皮带运转的平稳性经过配重验证，输送重量在额定范围内的物料时，不会出现皮带跳动、物料移位的问题，垂直导向部分的升降动作和皮带的输送动作可通过常规PLC控制做时序匹配，完成到位停止、升降作业、输送复位的全流程自动化动作，不需要人工干预就可以实现工位间的物料自动流转与简单作业。
