沥青产线间距调节输送设备结构设计

在沥青制品加工、改性沥青拌合以及沥青基防水卷材生产的连续产线中，物料或半成品件在不同工序工位间转运时，往往需要在相邻工件间预留稳定的工艺间隙——比如后续工位要完成喷码、检测、裁切或者定点落料动作时，工件如果首尾紧挨，会直接导致工序动作无法精准对位，甚至出现卡料、撞机的问题，这款间距输送设备就是针对这类场景设计的专用输送单元。

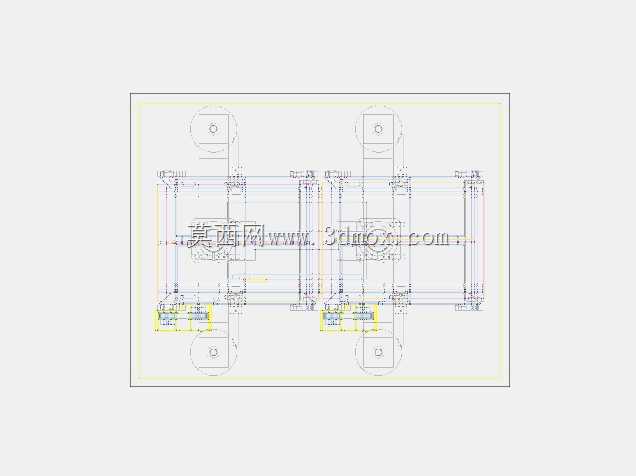

从结构设计逻辑来看，这款设备采用对称式双列机架布局，两侧的侧板作为核心承载基准，所有传动辊组、驱动组件、导向部件都以侧板的安装孔位为定位基准，这种设计的好处是加工时可以将两侧侧板配对铣削安装位，装配后能保证两侧辊组的同轴度误差控制在0.2mm以内，避免皮带或者链板运行时出现跑偏、啃边的问题。设备的输送面采用分段式辊道搭配防滑输送条的组合，和普通连续皮带输送机不同，它的每段输送单元都可以通过调整相邻辊组的差速来实现工件的间距拉开：前端进料段采用和前序设备匹配的低速输送，当工件完全进入中间加速段后，加速段辊组以高于进料段1.5-2倍的线速度运行，就能快速拉开和前一个工件的距离，到了出料段再将速度调整到和后序设备匹配的数值，保证出料节拍和后续工位完全同步，整个差速调节的参数可以根据不同工件的长度、重量做适配，不需要更换硬件结构。

从安装边界来看，设备的整体宽度控制在1200mm以内，有效输送宽度为800mm，能够适配沥青行业常见的400-700mm宽度的卷材托盘、沥青料箱或者成型预制件，设备的进料端高度可以在700-900mm范围内做调节，通过底部的可调支撑脚就能完成高度校准，不需要额外做机架垫高处理，适配不同高度的前后序设备对接。设备的驱动单元布置在机架下方的侧部位置，不会占用输送面上下的操作空间，同时预留了足够的维护间隙，日常检查传动链条张紧度、更换易损件时不需要拆解主体机架，只需要打开侧部的检修盖板就能完成操作。

考虑到沥青生产场景的环境特性，设备的所有外露金属部件都做了耐高温防粘涂层处理，避免高温沥青溅落到设备表面后冷却粘结，影响部件运行，辊组的两端采用密封式轴承，能够阻挡生产过程中产生的沥青粉尘进入轴承内部，延长轴承的维护周期。和普通的通用输送机相比，这款设备不需要额外加装阻挡、分料机构就能实现工件的间距控制，结构更紧凑，在整条产线中占用的安装长度更短，对于现有沥青产线的升级改造来说，不需要对原有工位布局做大幅调整就能直接替换原有普通输送段，实现间距输送的功能。在实际建模过程中，所有的安装配合面都预留了合理的公差带，比如辊轴和轴承座的配合采用H7/k6的过渡配合，既保证装配时的定位精度，又不会因为过盈量太大导致装配困难，侧板之间的连接采用高强度螺栓搭配定位销的方式，设备长期运行也不会出现机架变形、连接松动的问题，输送面的平面度误差控制在1mm/m以内，保证工件在输送过程中不会出现偏移、倾斜的情况，对于需要精准定位的后续工位来说，能够有效降低对位误差，减少工序不良率。
