手动螺旋顶升承重作业工具结构设计

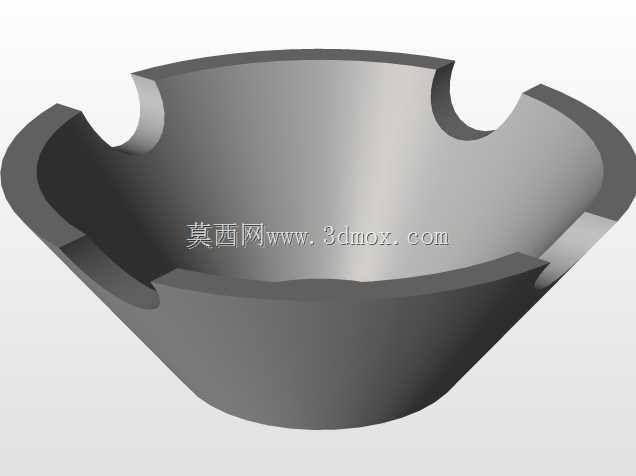

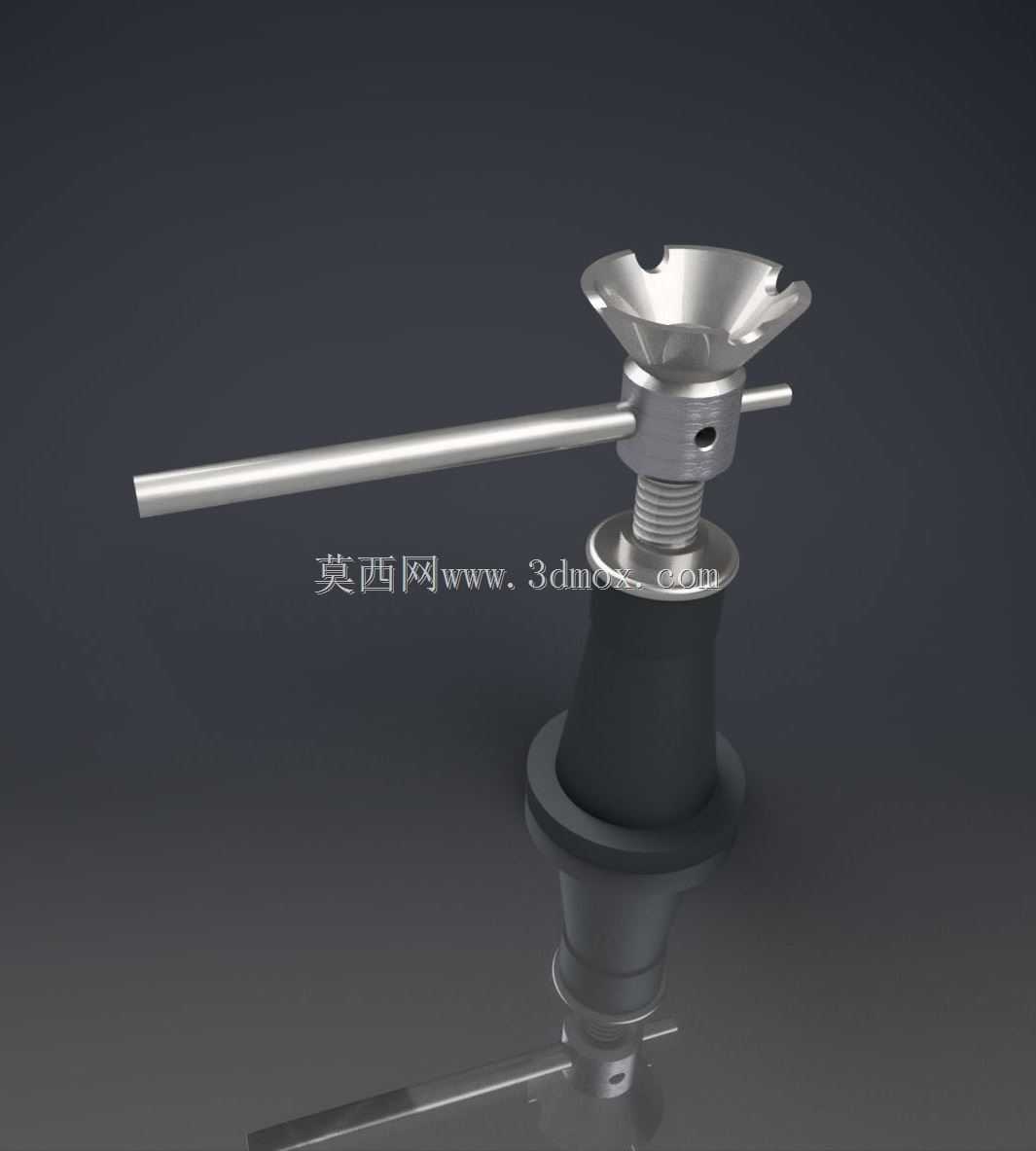

　　这款螺旋顶升工具的整体结构围绕螺旋副传动的核心逻辑搭建，顶部采用带定位卡槽的承托盘，盘面上的开槽结构可以适配不同形状的被支撑件底部，不管是设备机脚的凸缘、车辆底盘的加强筋，还是型材构件的棱边，都能卡在槽位内避免顶升过程中出现滑移偏载，承托盘和下方的螺杆顶端做了回转配合，顶升过程中转动操作杆时，承托盘不会跟着螺杆同步转动，避免和被支撑件接触面产生摩擦刮蹭，也能减少顶升时的侧向扭力传递。在设备检修、小型构件安装、车辆应急维保这类需要小行程精准顶升的作业场景里，手动螺旋千斤顶始终是不可替代的基础工装，和液压类顶升设备比，它不存在密封件老化泄漏、长期承重泄压下沉的问题，纯机械啮合的传动特性可以让它在无动力的野外、狭小作业空间内稳定承担支撑任务，哪怕长时间保持顶升姿态，也不会出现载荷回落的风险，这也是很多机加工工位、设备装配现场会常备这类工具的核心原因。

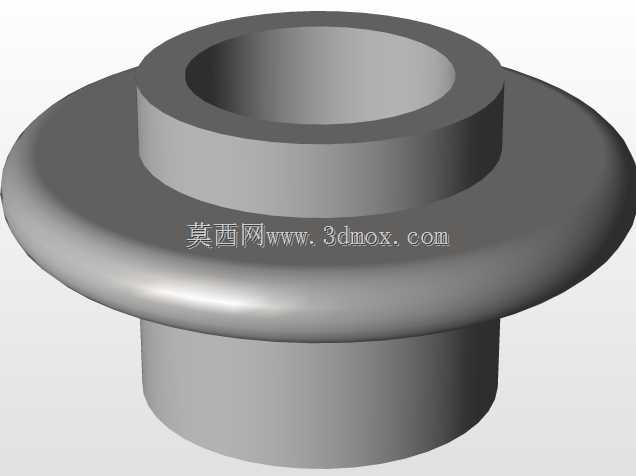

　　中间的传动螺母嵌装在主体支架的上端位置，螺母和螺杆采用梯形螺纹配合，这类螺纹的牙型角度设计本身就具备自锁特性，只要顶升载荷在额定范围内，哪怕撤去操作杆的外力，螺杆也不会在载荷作用下反向回转下滑，不需要额外加装锁止机构就能保证支撑状态的安全性，操作杆采用横向穿装在螺杆顶部的通孔内，长力臂的设计可以让操作人员用很小的手动输入力，就能撬动数吨级的顶升载荷，操作杆的两端做了圆滑过渡处理，避免施力转动时划伤操作人员手部，也能减少应力集中导致的杆部变形。

　　主体的支撑外壳采用上窄下宽的锥台结构，下部的底座直径远大于上部传动段的尺寸，这种结构可以有效降低整体重心，扩大支撑接触面积，哪怕顶升作业面存在轻微的不平整，更大的底座接地范围也能保证支撑稳定性，避免出现侧翻风险，底座的下表面做了防滑的粗糙处理，放在水泥地面、钢板作业面时都能有足够的静摩擦力，不会在顶升受力时出现底座滑移。从安装边界和尺寸适配的角度看，这类手动螺旋千斤顶的最低闭合高度可以适配低矮空间的作业需求，常规小吨位款的闭合高度控制在200毫米以内，顶升行程覆盖100到150毫米区间，完全满足日常设备调平、构件顶升对位、车辆换胎这类常规作业的行程需求，整体外轮廓没有突出的尖锐结构，放在工具箱内携带也不会刮蹭其他工具，作业时不需要额外的安装固定，直接放置在平整坚硬的支撑面上即可投入使用。设计过程中需要重点校核的部分首先是螺旋副的螺纹强度，要保证在额定载荷下螺纹牙的剪切强度、弯曲强度都留有足够的安全余量，避免长期使用后出现螺纹滑牙失效；其次是操作杆的抗弯强度，要考虑操作人员施加最大臂力时杆部的变形量，不能出现杆部弯曲无法从螺杆孔内抽出的问题；还有承托盘的局部抗压强度，要避免被支撑件的尖锐棱边压溃承托盘面，导致接触失效。

　　和其他顶升工具比，纯螺旋结构的维护成本极低，日常使用只需要定期在螺纹副位置涂抹润滑脂减少磨损即可，不需要像液压千斤顶那样定期更换密封件、补充液压油，也不存在低温环境下液压油黏度变化导致顶升无力的问题，在零下数十度的户外检修场景里依然可以正常操作使用，作业过程中可以通过转动操作杆的圈数精准控制顶升高度，每转动一圈对应的顶升距离就是螺纹的导程，这种精准的高度控制特性，也让它经常被用在设备安装时的水平度微调场景里，几个同规格的螺旋千斤顶配合使用，可以逐点调整设备的水平姿态，精度可以控制在毫米级，完全满足精密设备安装的调平需求。
