户外便携折叠式钣金烧烤架结构设计

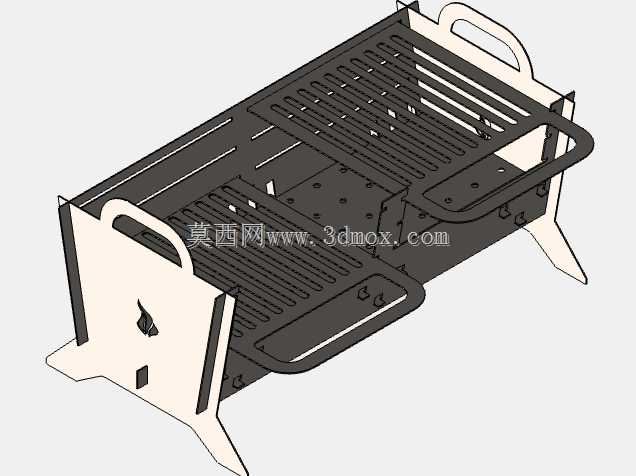

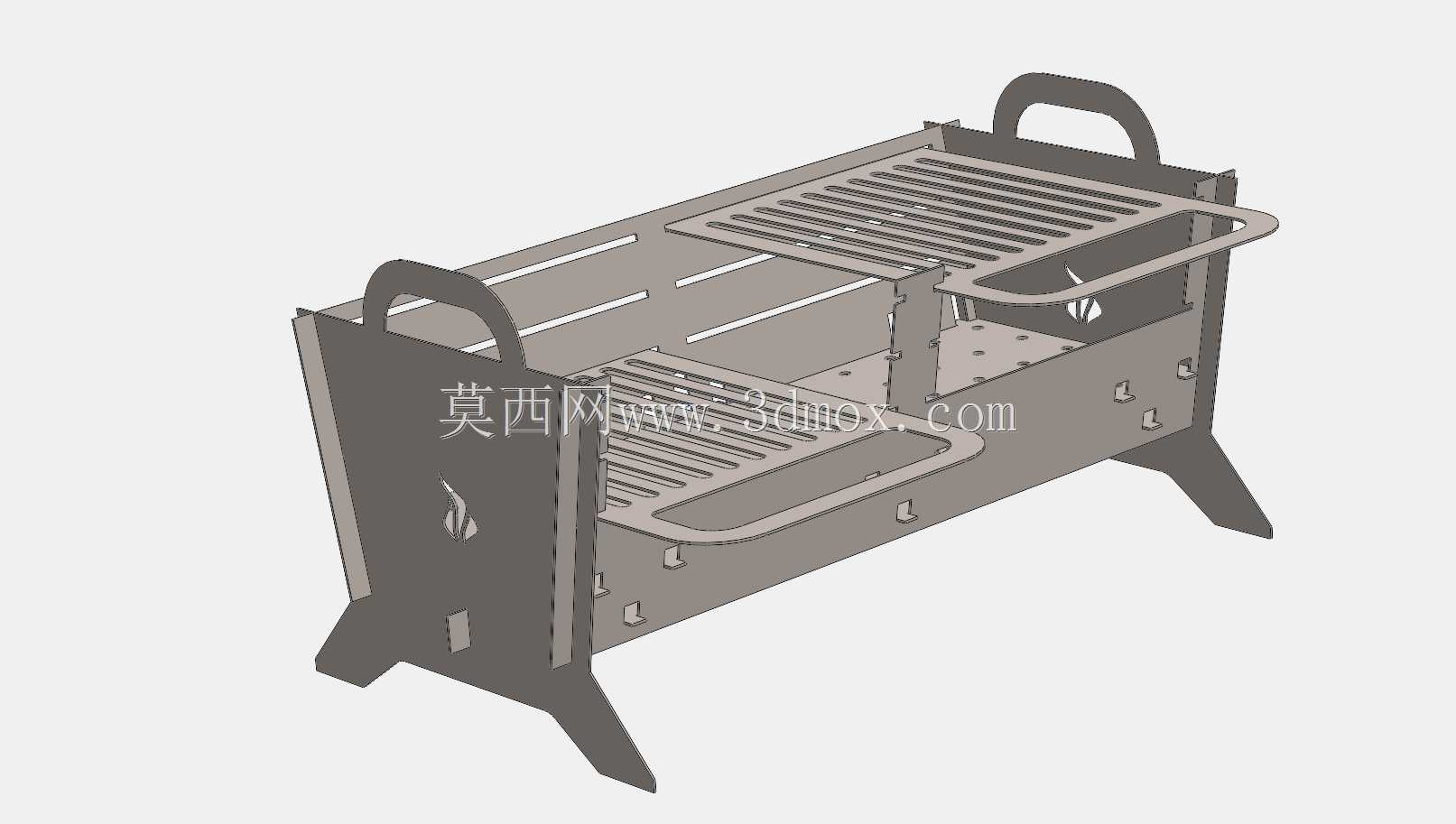

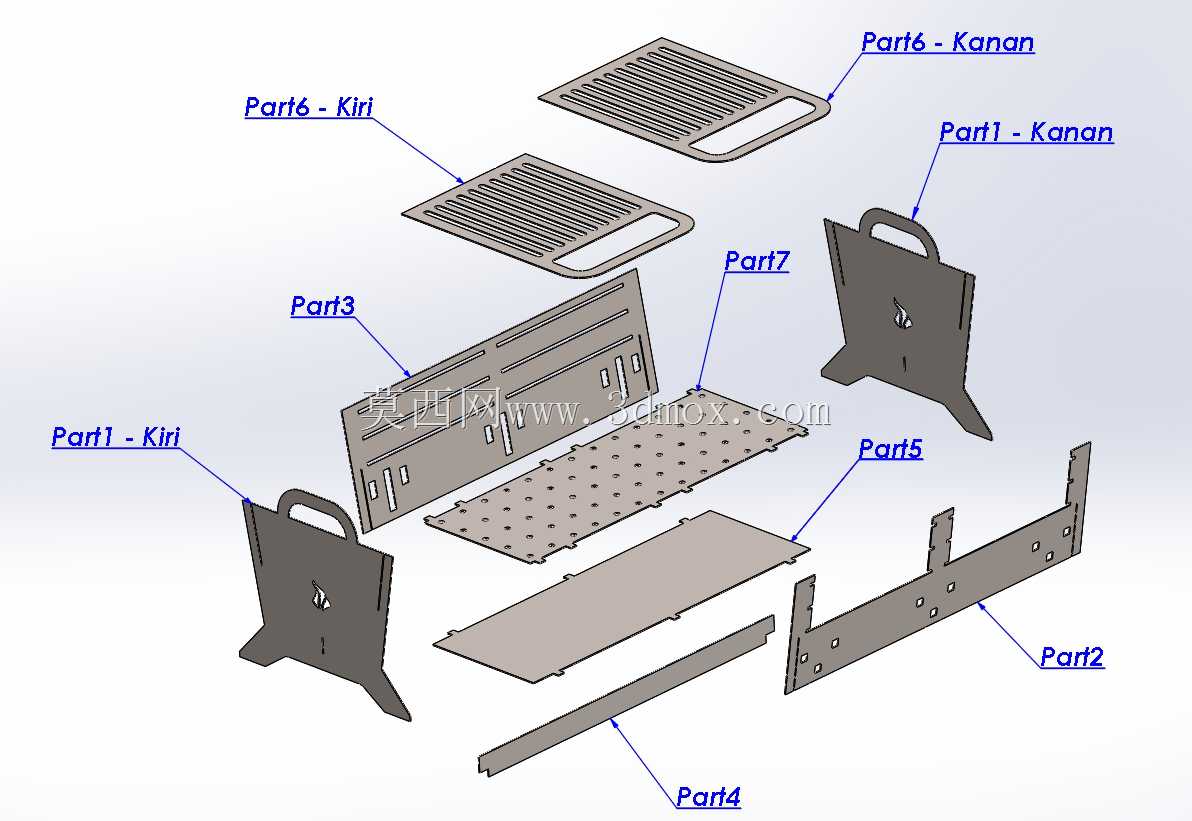

　　这款便携烤架的结构设计完全围绕户外轻量化使用场景展开，整体采用薄钢板钣金折弯+卡扣拼接的无焊结构，所有部件展开后可通过预设的卡槽互相嵌合固定，无需额外紧固件即可完成组装，拆解后所有板件可平铺收纳，整体收纳厚度控制在30mm以内，可轻松放入户外背包、车载储物格的缝隙空间，适配自驾露营、徒步野餐、庭院小聚等多类非固定场地的烧烤烹饪需求。

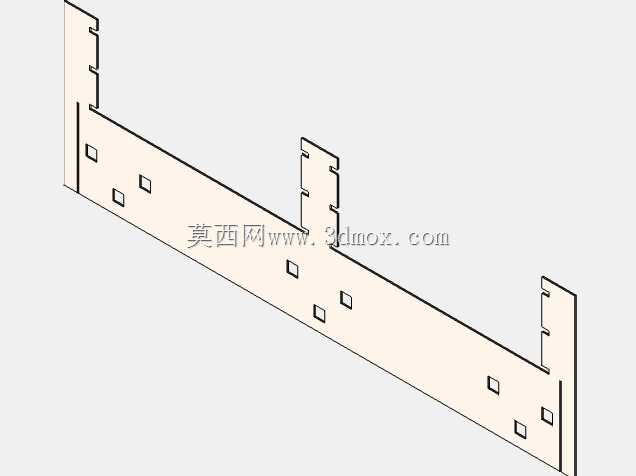

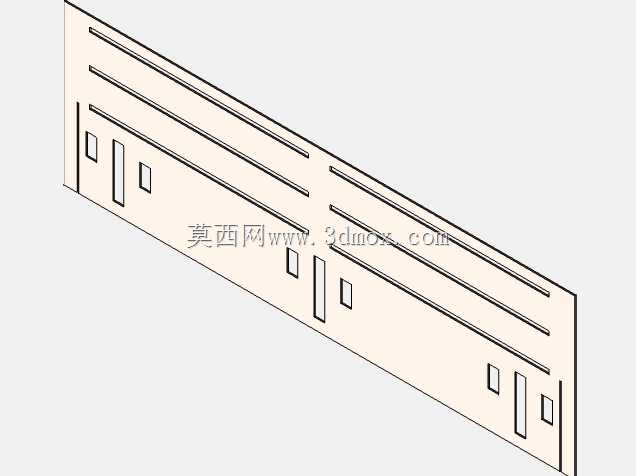

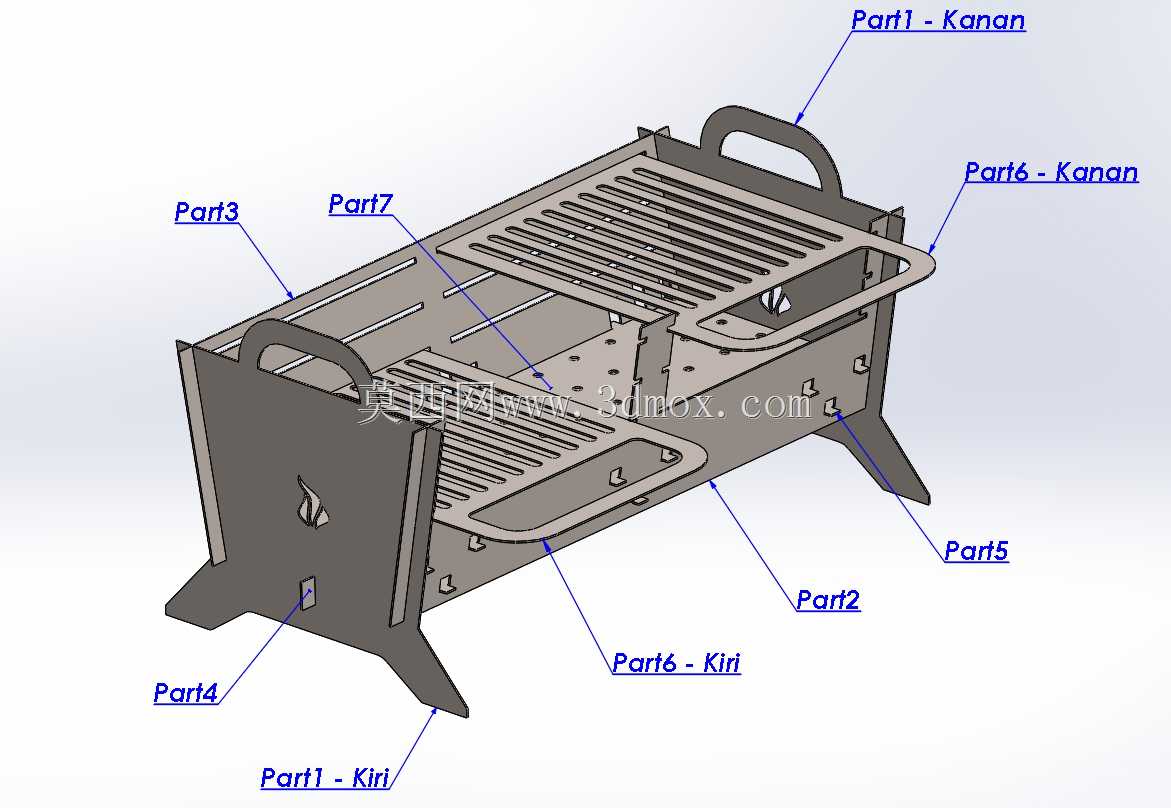

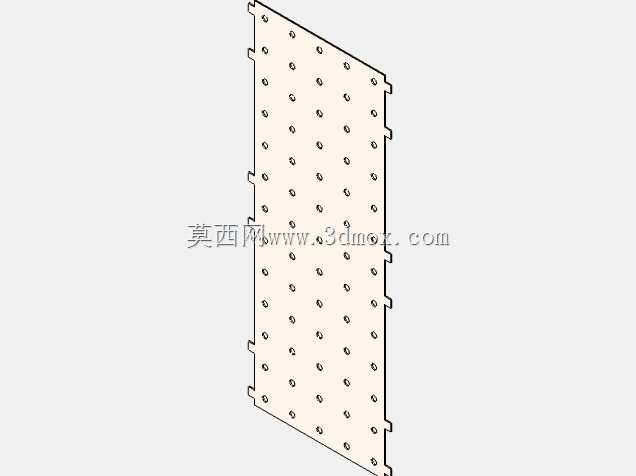

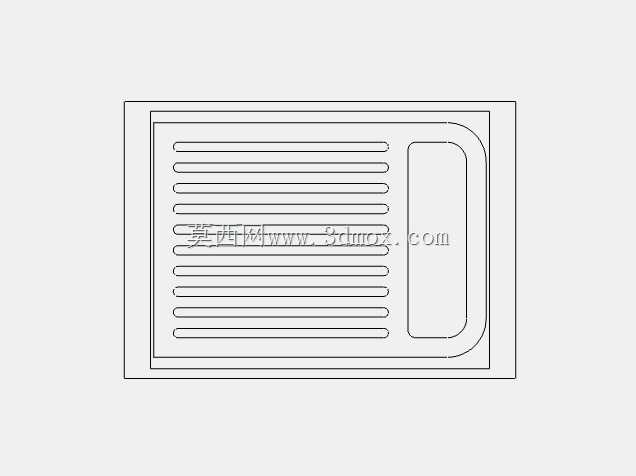

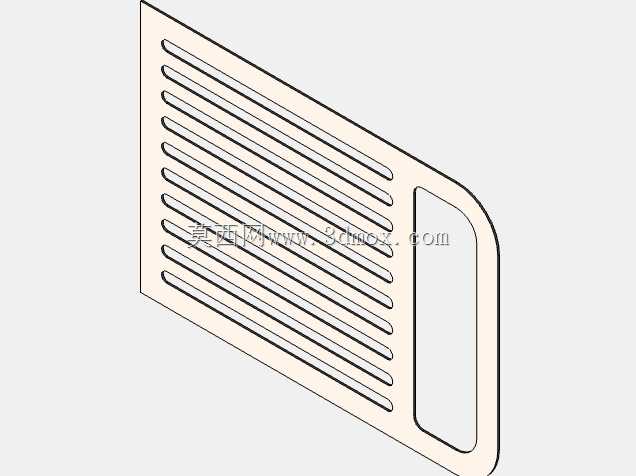

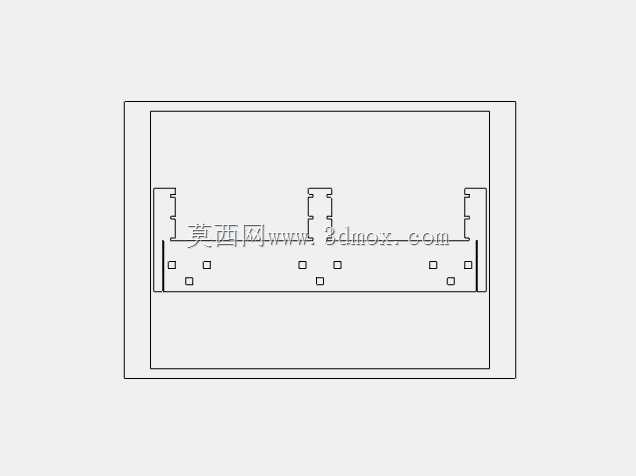

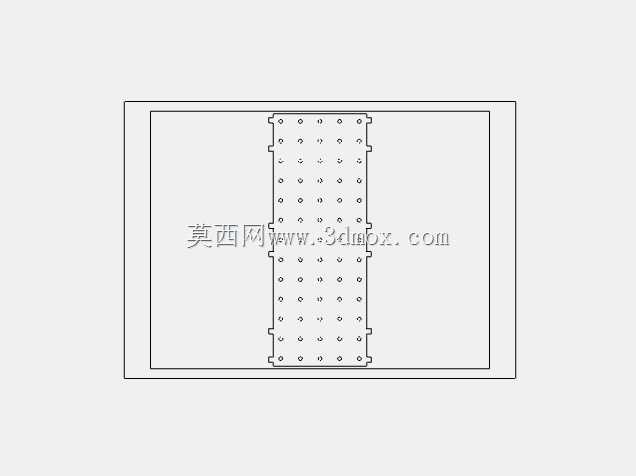

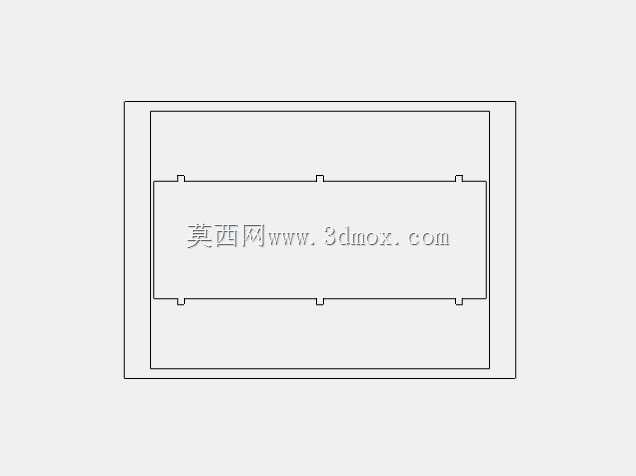

　　从功能实现逻辑来看，烤架主体分为三个核心功能区：底部的承灰腔采用两侧折弯支腿一体化设计，支腿向外翻折后形成稳定的四点支撑结构，支腿底部预留15mm的离地间隙，避免高温直接传导至放置面，防止烫坏草坪、露营桌板等接触面；中部的炭床采用密集冲孔结构，冲孔直径控制在8mm，孔间距12mm，既可以保证空气上下流通，为木炭燃烧提供充足的氧气补给，减少闷燃产生的烟气，又能阻挡炭块碎屑掉落至承灰腔，同时承灰腔的折边高度设置为50mm，可完全承接燃烧过程中掉落的炭灰，避免灰烬四散污染周边环境；上部的烤网采用长条栅格结构，栅格宽度5mm，栅格间隙10mm，既可以保证热量均匀向上传导，又能避免小块食材掉落至炭床，烤网两侧设置一体化折弯提手，提手外包覆的隔热结构可在烤架工作状态下直接提起调整位置，无需等待降温。

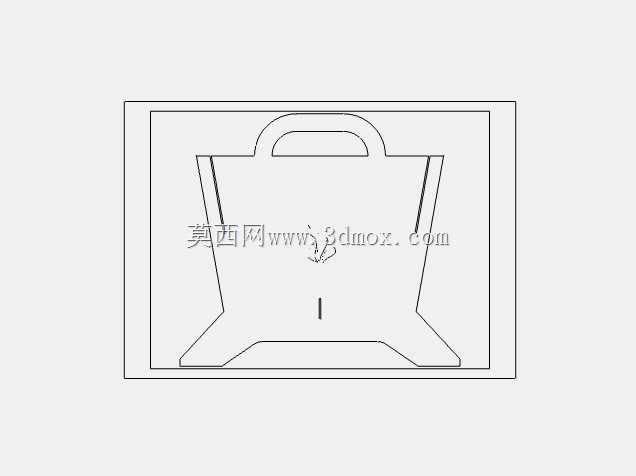

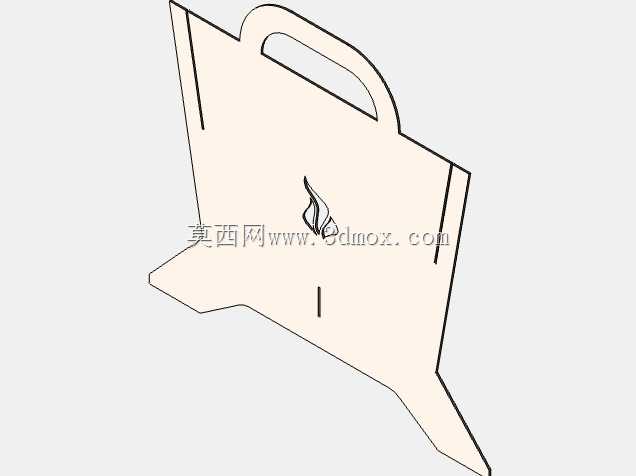

　　设计过程中重点考量了钣金加工的工艺可行性，所有折弯边的内R角均设置为1倍板厚，避免折弯过程中出现板材开裂问题，所有卡扣连接处的配合公差控制在0.2mm，既可以保证组装时的插拔顺畅，又能避免使用过程中出现结构松垮晃动；烤架两侧的侧把手采用外翻式圆弧折弯设计，无尖锐棱角，搬运过程中不会划伤手部，同时侧把手的承重能力经过结构校核，单把手可承受15kg的竖向载荷，满负载状态下两人配合搬运也不会出现结构变形。

　　从安装边界来看，烤架组装完成后的整体外形尺寸控制在长450mm、宽250mm、高200mm的范围内，有效烧烤区域面积达到350mm*200mm，可同时容纳8-10人份的烧烤食材，满足小型户外聚会的使用需求；所有板件的边缘均做了压边钝化处理，不存在外露的锐边毛刺，组装和拆解过程中无需佩戴防护手套也不会出现割伤风险。结构上还预留了拓展空间，烤网的栅格间隙可适配不同类型的烤签、烤盘，炭床的高度可通过调整卡槽的嵌入位置实现三档调节，对应不同食材所需的烧烤温度：最高档位距离炭床30mm，适合高温快烤的薄切肉类；中间档位距离炭床60mm，适合烤制蔬菜、海鲜等易熟食材；最低档位距离炭床90mm，适合慢烤的厚切肉块、整翅等食材，避免表面烤焦内部未熟透的问题。整体结构没有易损的活动连接件，所有连接部位均为板材一体化折弯成型，长期使用也不会出现铰链松动、连接件脱落等问题，使用后可直接拆解为平板件冲洗，无清洁死角，晾干后即可收纳，不会因为积水残留出现锈蚀问题。
