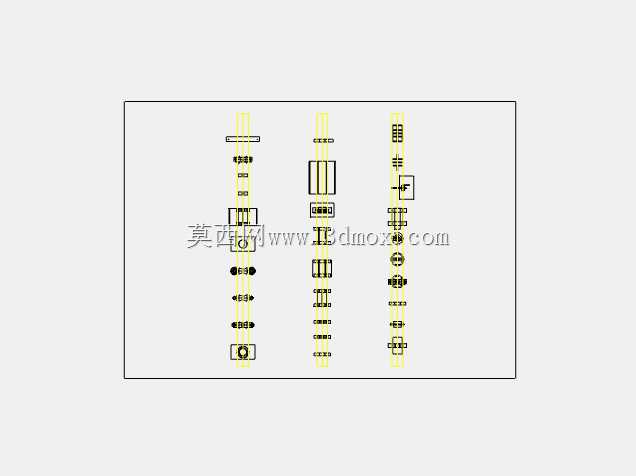

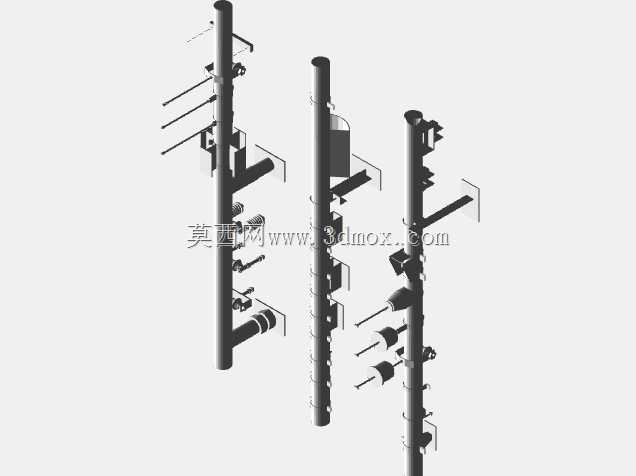

DN50规格两寸口径工业管道支撑构件

在化工流体输送、市政给排水、工业制程管网、暖通空调循环管路等场景中，管道的径向位移约束、轴向滑动导向、承重载荷传递都需要依托可靠的支撑构件完成，本次涉及的DN50/2英寸口径管道支架，就是针对公称通径50mm的低压流体输送管道设计的支撑类构件。

从实际工程应用来看，这类支架常被布置在管线转弯节点、阀门安装段、长距离直管段的间隔支撑位，以及泵组、换热设备的进出口管路近端点——这些位置的管道受介质脉动、温度形变、设备振动传导影响，若缺乏有效支撑，很容易出现焊口疲劳开裂、法兰密封面泄漏、管线垂度过大引发的积液气阻等问题。不同于大口径重载管道需要的焊接式承重支架，DN50这类中小口径管路的支架，更侧重安装便捷性与适配性，不需要现场做大量焊接动火作业，能适配装配式管线的快速施工要求。

从功能特性上看，该支架属于管道支撑系列里的通用型构件，可兼容管夹式固定、U型螺栓紧固两种安装逻辑：当需要对管道做完全固定、限制所有方向位移时，可配合全包式管夹将管道与支架本体锁死，抵消管路内水锤冲击带来的径向窜动；当需要允许管道沿轴向做热胀冷缩的滑动位移时，可更换为U型螺栓搭配滑动垫板的配置，给管道留出轴向形变的余量，避免热应力集中在设备接口位置。支架本体的承力面做了圆弧适配设计，弧度与DN50管道的外轮廓完全匹配，不会出现局部应力集中压伤管道外壁的情况，针对薄壁不锈钢管、PPR工业管这类外壁易损伤的管材，还可以在接触位置加装橡胶垫层，进一步降低接触压强。

设计思路上，这款支架没有采用复杂的异形结构，全部采用标准化型材加工，主体承力板选用热轧扁钢裁切冲孔，弯折角度经过力学核算，能在最省材料的前提下满足200kg以内的垂直承重要求，完全覆盖DN50管道满水状态下的自重加介质重量载荷。安装孔位采用长圆孔设计，允许现场安装时存在±5mm的位置偏差，降低对管线预埋定位精度的要求，不管是与钢结构梁架焊接固定，还是通过膨胀螺栓与混凝土墙面、地面连接，都能快速调整到位。支架的安装边界也做了充分考量：当作为落地支架使用时，底部固定板尺寸适配常规M12膨胀螺栓的安装间距，不需要额外做转接板；当作为壁挂支架使用时，承力臂的外伸长度控制在150mm以内，避免力臂过长导致的支架变形，管道中心距安装墙面的距离预留了30mm的操作空间，方便后期做管道保温层包裹、防腐层修补作业。

在实际选型过程中，这类支架还可以根据管路的实际工况做微调：如果是走高温蒸汽的管路，可在支架与管道接触位置加装隔热垫，减少热量通过支架传导到建筑结构上；如果是有振动的空压机出口管路，可在支架固定面加装橡胶减震垫，阻断振动的固体传导路径。不同于定制化的重型管道支墩，这种标准化的DN50管道支架可以批量预制，现场安装效率比传统焊接支架提升60%以上，而且后期管线改造时可以拆卸重复利用，不会产生大量焊接废料，非常适合标准化工业厂房的管线快速排布项目。需要注意的是，这类支架不适合用于超过150℃的高温高压管路，也不能作为管道的承重吊点使用，仅作为径向支撑与位移约束构件，在长距离架空敷设的DN50管路上，支撑间距通常控制在3米以内，与滑动支架、固定支架搭配布置，就能形成完整的管路约束体系，保障管网长期稳定运行。
