阀门用双色圆柱螺旋压缩弹簧结构设计

在流体控制类阀门的结构设计中，弹性复位元件的性能直接决定了阀门启闭动作的可靠性与密封面的贴合精度，这类圆柱螺旋压缩弹簧是阀门阀瓣复位、密封预紧结构里的核心通用零件，日常选型与建模时需要结合实际工况的载荷、行程、安装空间做针对性的参数匹配。从实际应用场景来看，这类弹簧常被用在截止阀、止回阀、安全阀的内部腔室中，当阀门执行开启动作时，阀瓣沿阀杆轴向移动压缩弹簧，储存弹性势能；当驱动介质压力卸除或者反向流体压力触发时，弹簧释放储存的弹力推动阀瓣快速回位，配合密封面实现管路的截断或者止回功能，部分工况下还会承担密封面预紧载荷的作用，抵消管路压力波动带来的密封面间隙，避免介质内漏。

设计这类弹簧的时候，首先要明确安装边界的约束条件：弹簧的外径必须小于阀门腔室的安装孔内径，预留至少0.5-1mm的径向间隙，避免阀门动作过程中弹簧外圈与腔室壁发生剐蹭磨损，影响弹簧的使用寿命；弹簧的内径要大于配套的导向杆外径，预留0.3-0.8mm的导向间隙，既保证弹簧压缩过程中不会出现径向偏斜、卡滞，也不会因为间隙过大导致弹簧压缩时出现侧弯、并圈错位的问题。自由长度的设计需要结合阀门的最大开启行程确定，通常弹簧的最大压缩量要大于阀门全开状态下的行程量，预留15%-20%的余量，避免弹簧被压并导致永久塑性变形，同时预压缩状态下的弹力要满足阀瓣初始密封的比压要求，保证低压工况下密封面也能紧密贴合。

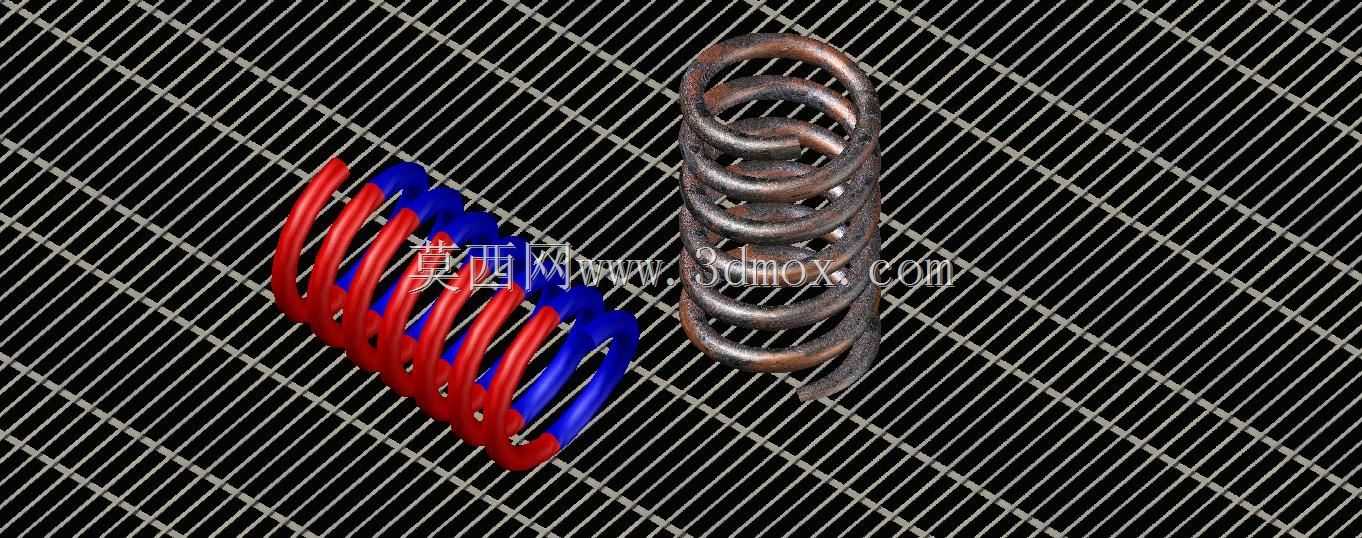

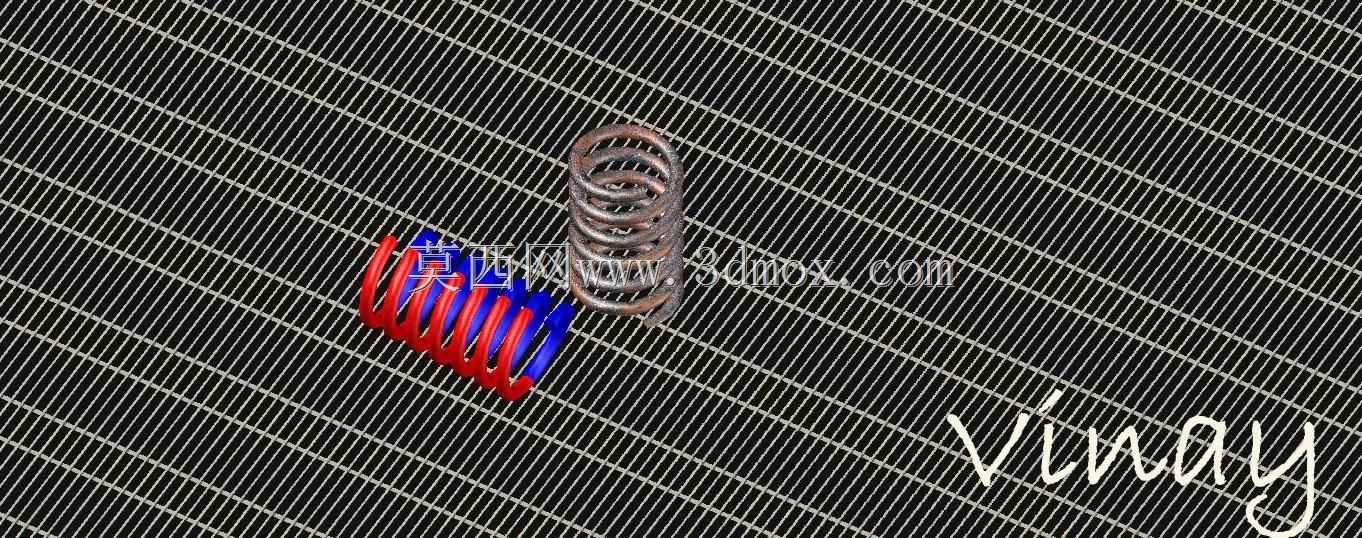

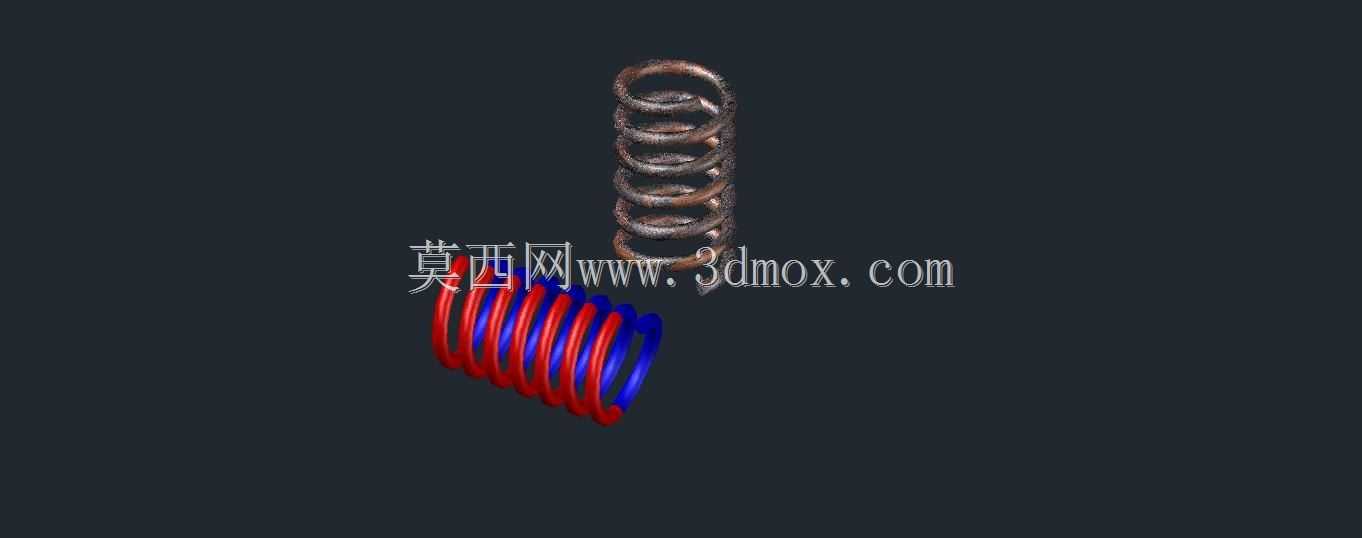

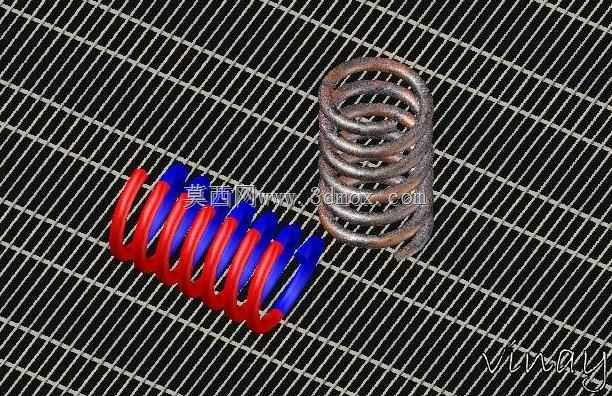

从结构特性来看，图中展示的两款弹簧分别对应不同的工况需求：做了红蓝双色区分的弹簧采用了等节距等外径的常规设计，两端做了并圈磨平处理，磨平长度不小于3/4圈，端面粗糙度控制在Ra6.3以内，保证弹簧安装后端面与支撑座的贴合度，避免压缩时出现偏载；做了金属锈蚀质感展示的弹簧则是变节距设计，这类变节距弹簧在小载荷压缩时刚度较低，能吸收阀瓣启闭瞬间的冲击载荷，降低阀门动作时的水锤效应，当压缩量达到一定程度后节距较小的圈段先并圈，弹簧刚度随之提升，能提供足够的复位推力，适合工况压力波动较大的管路系统使用。

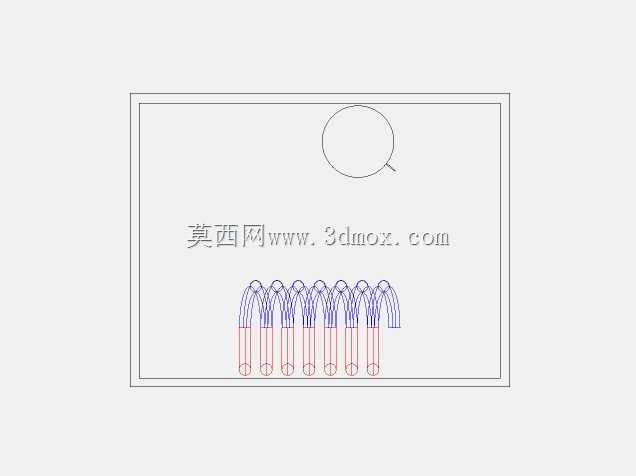

建模过程中需要重点关注弹簧的旋向、端部结构、节距变化的过渡段处理，常规等节距弹簧可以通过螺旋线扫描生成实体，扫描截面的钢丝直径要根据载荷计算结果确定，钢丝的抗拉强度、屈服强度需要匹配阀门的工作温度、介质腐蚀特性，比如输送腐蚀性介质的阀门需要选用不锈钢材质的弹簧钢丝，高温工况下则要选用耐高温的合金弹簧钢丝，避免长期高温下弹力衰减。变节距弹簧的螺旋线需要通过分段定义节距参数来实现，节距过渡段要做平滑处理，避免应力集中在节距突变的位置，导致弹簧长期循环载荷下出现断裂失效。

实际选型装配时，还要考虑弹簧的疲劳寿命要求，频繁启闭的工况下弹簧的循环载荷次数可能达到数十万次，这时候需要对弹簧的应力做校核，确保弹簧在最大压缩量下的切应力小于材料的许用切应力，同时端部并圈的位置要做圆滑过渡，避免加工过程中留下的毛刺、划痕成为疲劳断裂的起始点。安装时弹簧的两端支撑面要保证平行度，平行度误差不超过弹簧自由长度的1%，否则压缩过程中弹簧会出现侧向力，加剧导向杆与阀瓣的磨损，甚至导致阀瓣卡涩无法正常回位。在阀门的整体装配校验中，还要测试弹簧在全行程压缩过程中是否有卡滞、异响，回位动作是否顺畅，预紧力是否在设计要求的范围内，确保阀门在额定压力下能够正常启闭，密封面无泄漏。
