轴流式水轮机转轮核心结构三维设计

在中小型径流式水电站、山区引水式发电站以及工业余压能量回收场景中，水轮机是将水流的压能与动能转化为旋转机械能的核心过流设备，本次建模聚焦轴流式水轮机的转轮核心段结构，还原了转轮在实际工程应用中的核心功能逻辑。从实际工况来看，这类水轮机组多适配低水头、大流量的来水条件，常见于水头在3-20米区间的农村小水电、灌区跌水能量回收、工厂冷却水系统余压利用场景，转轮作为直接承接水流冲击的部件，其叶片的排布角度、过流间隙直接决定了能量转换效率，建模过程中优先还原了叶片的翼型弧度与安装倾角，匹配实际运行中水流轴向进入、轴向流出的流道特性，避免流道内出现不必要的涡流损耗。

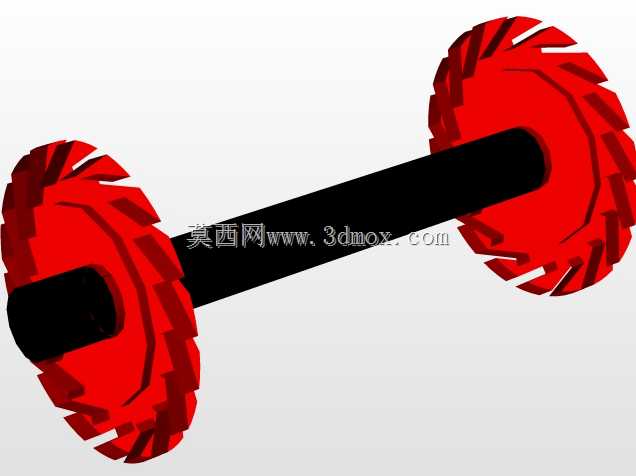

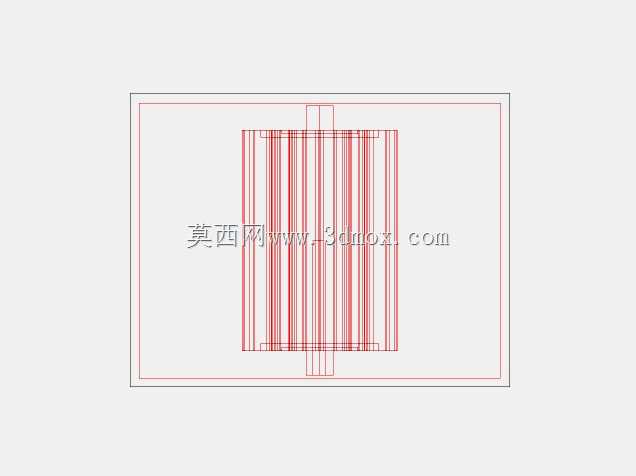

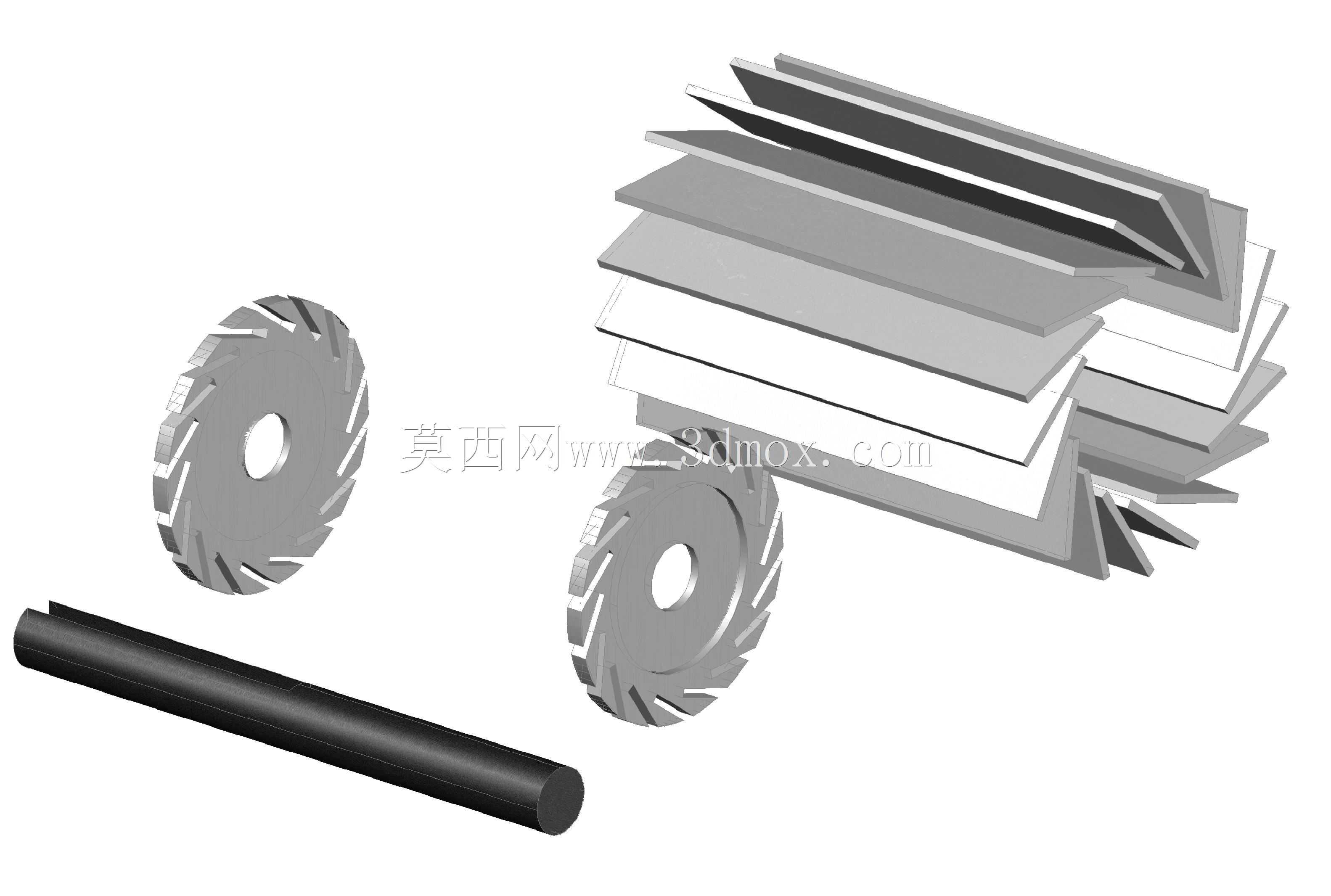

设计思路上，没有采用简化的直叶片结构，而是参照实际工程中常用的定桨式转轮参数，还原了每一片叶片的扭曲翼型：叶片从轮毂侧到轮缘侧的安装角存在连续渐变，这一设计是为了适配不同半径位置的水流线速度差异，让整个叶片工作面的水流攻角保持在合理区间，既避免轮缘侧流速过快导致的叶尖脱流，也防止轮毂侧流速过低造成的能量浪费。轮毂部分采用了等直径圆柱结构，上下端延伸出的轴段预留了与主轴连接的安装边界，轴段直径与轮毂直径的比例参照实际机组的扭矩传递需求设置，保证轴段在传递额定扭矩时具备足够的抗扭截面系数，同时不会因为轴径过大挤占过流通道的有效通流面积。

从安装边界来看，整个转轮结构的外轮廓尺寸匹配常规导水机构的出口直径，叶片外缘与转轮室之间预留了符合工程规范的微小间隙，既保证转轮转动时不会与固定的转轮室发生刮蹭，也能将间隙漏水量控制在效率允许的范围内。叶片与轮毂的连接位置做了圆弧过渡处理，避免应力集中，这一细节在实际运行中至关重要——水流长期脉动冲击下，直角连接位置很容易出现疲劳裂纹，圆弧过渡可以有效分散应力，延长部件的检修周期。

在实际应用场景中，这类转轮结构除了用于水力发电，也可经过参数调整后用于冷却塔的水轮机驱动、小型水力驱动的搅拌设备，建模时保留了结构的参数化调整空间，叶片数量、叶片安装角、轮毂直径都可以根据不同的工况参数做对应修改，适配不同的流量、水头条件。结构上没有做多余的装饰性特征，所有几何特征都服务于功能需求：叶片的厚度从根部到轮缘逐渐减薄，既保证根部有足够的强度承受水流冲击力，也减少轮缘侧的翼型阻力；上下端的轴段长度考虑了与轴承、密封件的安装配合，预留了足够的轴向定位尺寸，方便后续装配时与主轴、密封腔体的配合对位。

从流体通过的逻辑来看，整个转轮的流道从进口到出口保持平滑过渡，没有出现截面的突然收缩或扩大，这一设计是为了减少水流的局部水头损失，让水流在通过转轮时尽可能平稳地完成能量交换，把更多的水流能量转化为转轮的旋转扭矩。建模过程中也规避了实际加工中难以实现的尖锐内角，所有转角位置都设置了合理的工艺圆角，既符合铸造、焊接的加工工艺要求，也能减少运行过程中泥沙磨蚀对边角位置的冲蚀损伤，适配多泥沙河流上的小水电运行需求。
