辊筒式平皮带输送线结构三维设计

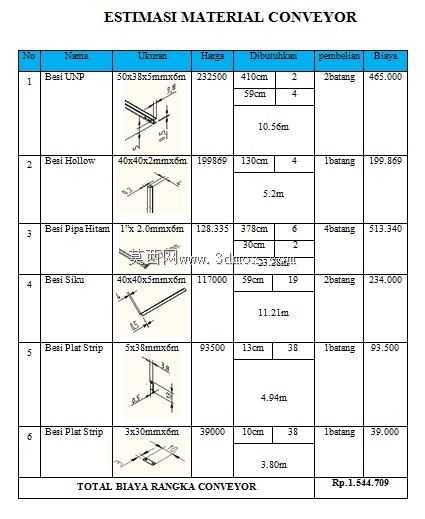

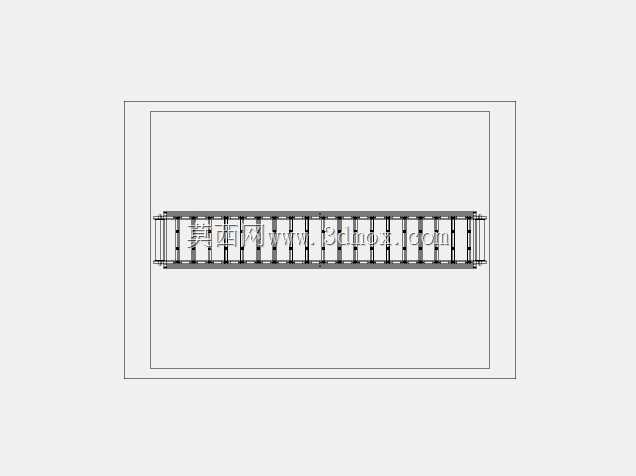

　　这套辊筒支撑的平带输送结构，在轻工包装、电子元器件组装、小型五金件加工产线里的应用占比极高，很多车间里的工序间工件转运、成品下线归集都靠这类设备完成，相比链板输送它运行噪音更低，皮带表面不会刮伤精密工件的漆面或加工面，相比窄带同步输送它的承载面更宽，能适配不同外形尺寸的散件、盒装物料转运需求。做这套结构的三维建模时，首先要考虑的是现场安装的边界约束，很多老车间的产线预留安装位是在两台加工设备之间，地面不一定完全水平，所以支腿部分做了可调脚杯的设计预留，单段输送线的标准段长度控制在合理区间，既方便运输进场，也能根据产线长度多段拼接，拼接处的辊筒同轴度公差要控制在允许范围内，避免皮带运行时出现跑偏、蹭边的问题。

　　从功能特性来看，这套结构采用密集排布的支撑辊筒作为皮带的承托部件，相比整块托板的结构，辊筒转动时的滚动摩擦阻力更小，电机驱动时的负载更低，长时间运行也不会因为托板和皮带背面的摩擦产生过热、皮带加速磨损的问题；辊筒的两端采用标准深沟球轴承支撑，轴承座直接固定在两侧的侧板上，侧板采用折弯成型的型材制作，既保证了整体结构的刚性，也减少了焊接工序带来的变形问题，后期维护时只需要拆下对应位置的辊筒轴端挡圈，就能快速更换磨损的辊筒，不需要拆解整段线体。

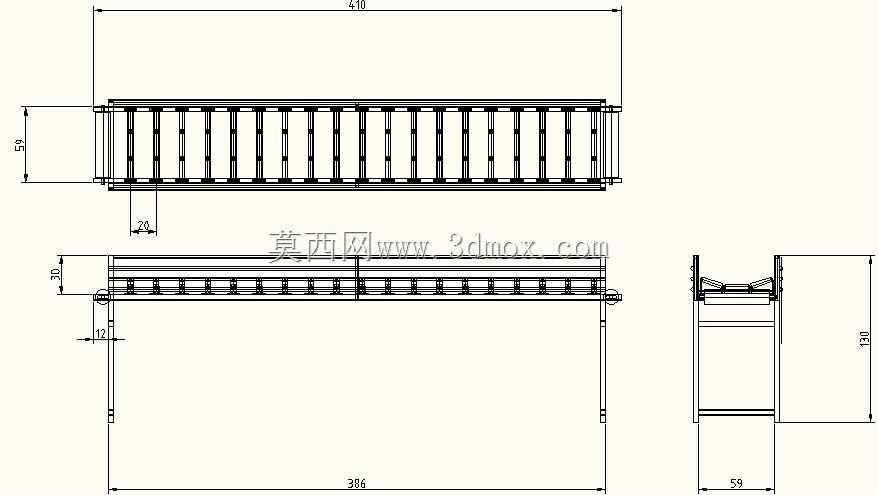

　　设计过程中要重点关注皮带的张紧结构，这套模型里在驱动端和从动端都预留了张紧调节的行程，调节螺栓采用细牙螺纹，能精准控制皮带的张紧度，避免张紧力过大导致皮带拉伸变形、轴承负载过高，也能防止张紧力不足出现皮带打滑、丢转的问题；驱动辊筒的表面做了滚花处理，增大和皮带背面的摩擦力，输送重量稍大的工件时也不会出现打滑停转的情况。外形尺寸方面，这类标准输送线的有效输送宽度是根据常见工件的尺寸区间设计的，两侧侧板的高度刚好略高于皮带承载面，能避免小尺寸工件从侧边掉落，线体的整体高度可以根据对接设备的出料口高度调整支腿的伸缩量，不需要额外做转接平台；如果是用于洁净车间的场景，还可以在侧板外侧加装防尘罩，避免辊筒轴承的润滑脂挥发污染车间环境，也能防止外部灰尘落到皮带背面进入辊筒间隙加剧磨损。

　　很多刚入行的结构设计人员做这类输送结构时，容易忽略皮带回程段的支撑，这套结构在皮带下方每隔一段距离就设置了回程托辊，避免皮带长时间运行后因为自重下垂，出现皮带和下方支架摩擦、运行抖动的问题；另外在驱动端的位置预留了电机安装位，可以根据实际输送负载的大小选配不同功率的减速电机，安装法兰采用标准尺寸，后期更换不同品牌的电机也不需要重新加工安装板。从实际使用的场景来看，这套输送结构既可以单独作为短距离的物料转运设备，也可以多段拼接组成长距离的产线输送系统，还能在侧面加装挡边、在上方加装扫码枪、检测传感器的安装位，适配生产追溯、工件计数、分拣等不同的功能需求；如果需要实现弯道输送，只需要更换对应角度的锥形辊筒段，就能和直段线体无缝拼接，不需要重新设计整体结构。建模过程中所有的安装孔位、配合公差都按照实际机加工的标准预留，辊筒和轴的配合采用过渡配合，轴承和轴承座的配合采用基孔制配合，装配时不需要额外修配就能完成组装，所有的标准件都采用国标通用规格，后期采购替换不需要定制特殊配件，能有效降低设备的生产和维护成本。
