DN100配套AME435QM压力独立平衡控制阀

在民用建筑集中供暖、中央空调水系统、工业循环流体管路这类需要精准管控支路压差的场景里，这类适配DN100通径、搭载AME435QM执行组件的压力独立平衡控制阀，是解决水力失调问题的核心管路元件。很多现场做管路调试的工程师都有体会，传统手动平衡阀在系统负荷波动时，需要反复人工调整开度，支路之间的压差耦合很容易出现近端过热过流、远端流量不足的问题，而这类阀的核心功能，就是把动态压差平衡与电动调节的功能整合在同一个阀体内，不需要额外在支路加装独立的压差控制器，就能在系统总压变化的时候，始终维持被控支路的压差稳定，让末端设备的流量不受其他支路开关、负荷调整的干扰。

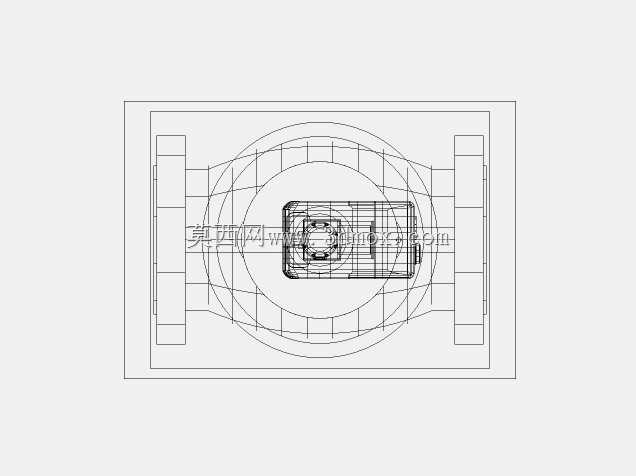

从结构设计的思路来看，这款阀的流道采用了轴对称的布局，左右两侧的法兰连接端完全同轴，能直接对接DN100规格的标准管路，安装的时候不需要额外做偏心变径调整，能减少管路局部阻力损失。中间的圆形腔体是压差平衡的核心容腔，内置的阀芯组件会根据阀前后的压差变化自动调整过流面积，不管系统入口压力怎么波动，阀芯前后的压差都能维持在设定区间内，不会因为外网压力波动导致支路流量突变。顶部搭载的AME435QM执行模块，是直接和阀芯调节杆直连的，没有额外的传动连杆间隙，控制信号的响应延迟更低，执行器的安装位做了标准化的接口设计，后期如果需要更换执行组件，不需要拆解阀体和管路连接部分，直接在阀顶就能完成拆装维护，能大幅缩短现场停机维护的时间。

从安装边界的尺寸来看，这款阀的整体宽度和同通径的法兰闸阀基本一致，两侧法兰的螺栓孔位完全符合DN100公称压力对应的管路法兰标准，现场替换原有同通径截止阀或者平衡阀的时候，不需要改动原有管路的法兰焊接位置，也不需要重新调整管路支吊架的位置，适配性很强。阀体顶部的执行器突出高度控制在常规管路安装的操作空间范围内，就算是在管廊里并排布置多台同规格阀门，相邻阀门之间预留常规的操作间隙就可以满足接线、手动调试的空间需求，不会出现执行器互相干涉的问题。

实际应用的时候，这类阀通常安装在空调机组、换热器入口、供暖分集水器的支路位置，每台阀对应一个独立的负荷支路，调试阶段只需要根据支路设计流量设定好阀的额定开度，后续系统运行过程中，不管其他支路的阀门开关、负荷怎么变化，这个支路的流量都会稳定在设计值附近，不需要运维人员反复到现场调整阀门开度。和传统的“手动平衡阀+电动调节阀”的组合方案比，这种一体化的阀块结构减少了两个阀门之间的连接段，整体的结构长度更短，能节省管廊里的安装空间，同时减少了两个法兰连接点，也就降低了管路跑冒滴漏的风险点。

建模的时候需要特别注意几个结构细节：一是内部流道的过渡曲面要做顺滑处理，不能有直角突变，不然实际流阻会比设计值偏大，影响流量控制精度；二是阀芯和阀座的配合面要保证同轴度公差，不然动态调节的时候会出现卡滞、压差控制偏差超标的问题；三是顶部执行器和阀体的连接接口要和实物的安装尺寸完全匹配，不然后期做装配校验的时候会出现安装干涉的问题。很多新手建模的时候容易忽略阀体底部的排污螺塞结构，这个结构是实际运维的时候用来排空阀腔内积存的杂质、水垢的，位置在阀体腔体的最低点，建模的时候要保证这个位置的螺纹规格、凸台尺寸和标准件匹配，不然加工出来的阀体没法正常安装排污堵头。另外两侧法兰的密封面粗糙度、螺栓孔的位置度也要符合对应公称压力的法兰标准，不然现场安装的时候会出现密封面漏水、螺栓穿不进去的问题。
