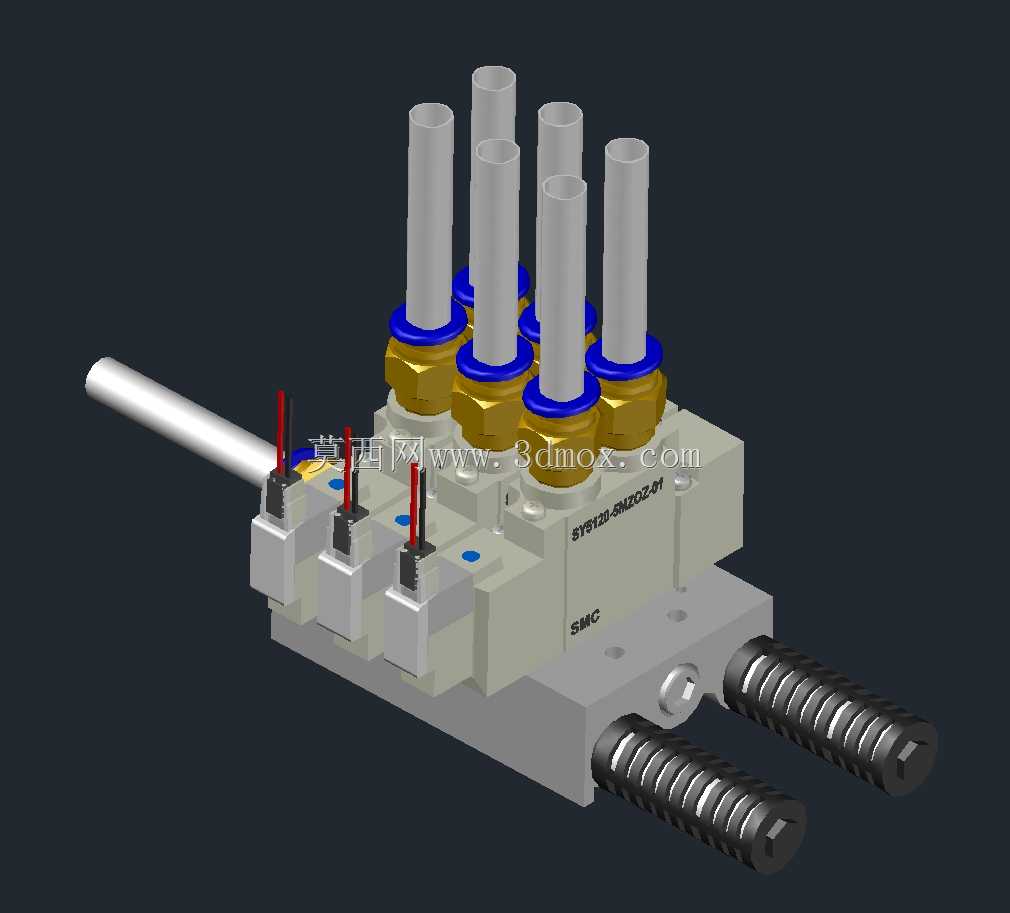

SMC型五通电磁阀集成阀组接口单体结构

　　在自动化生产线的气动控制回路搭建中，这类五通电磁阀集成阀组的接口单体，是气路分配与执行元件控制的核心衔接部件，常见于3C电子装配线、汽车零部件加工工位、包装机械的气动执行单元集群控制场景，区别于单阀独立安装的零散布局，集成式阀块能够将多组电磁阀的供气、排气通路整合在统一基座上，大幅压缩气路管路的排布空间，减少接头漏气点，提升整套气动系统的维护效率。从实际使用场景来看，这类阀组接口单体适配的是SY5000系列的五通电磁阀，单组阀块可同时承载多联电磁阀的安装需求，每联阀位对应一路独立的气动执行元件控制，可分别驱动气缸、气动夹爪、真空发生器等终端气动部件，在多工位并行作业的自动化设备中，能够实现不同执行元件的独立动作逻辑控制，互不干扰。

　　设计层面上，该接口单体采用了基座式集成结构，底部预留了统一的供气主通路与排气通路，压缩空气从基座主进气口进入后，可通过内部流道分配到每一个安装在基座上的电磁阀进气端，无需为每一个电磁阀单独布置主供气管路，排气端同样通过基座内部的集中排气通道汇总排出，可统一连接排气消音器，降低设备运行时的排气噪音。接口部分采用了快插式气管接头设计，适配常用的气动软管外径规格，接头与阀块的连接部位采用密封结构，避免高压气体泄漏，同时快插结构能够大幅缩短现场配管的作业时间，气管插入即可完成密封固定，拆卸时仅需按压接头卡圈即可拔出气管，维护更换十分便捷。

　　安装边界方面，该阀组接口单体的基座采用标准安装孔位设计，可直接通过螺栓固定在设备的安装面板或者型材支架上，基座侧面预留了多联阀组扩展的连接接口，可根据实际工位的控制需求，灵活增减电磁阀的联数，无需重新设计整体阀块结构，适配不同规模的气动控制回路需求。从结构细节来看，每个电磁阀安装位都设置了定位销孔与密封槽，电磁阀安装时可通过定位销快速对准位置，密封槽内的密封圈能够保证阀与基座结合面的气密性，避免不同气路之间出现串气问题，影响执行元件的动作精度。阀块上的手动调节按钮可在设备调试、断电状态下手动切换阀的通气状态，方便调试人员单独测试每一路执行元件的动作是否正常，无需接通控制电源即可完成气路的通断测试，大幅提升设备调试阶段的作业效率。

　　在实际选型应用中，这类集成阀组接口单体需要匹配对应系列的电磁阀型号，同时根据控制回路的数量确定阀块的联数，供气通路的通径设计能够满足多联电磁阀同时动作时的供气流量需求，避免出现供气不足导致执行元件动作迟缓、出力不足的问题。基座的材质采用硬质铝合金加工而成，表面做了阳极氧化处理，具备较好的耐压性能与抗腐蚀能力，能够适应工厂车间内的切削液、油污等复杂使用环境，长期使用不会出现锈蚀、气路堵塞的问题。气路流道的设计采用了大转角圆弧过渡结构，减少压缩空气在流道内的压力损失，提升气动系统的响应速度，降低空压机的能耗损失。接线部分预留了统一的走线空间，多联电磁阀的控制线路可通过汇线槽整理排布，避免线路杂乱影响设备整体整洁度，同时也能减少线路被运动部件剐蹭破损的风险。在设备维护过程中，单个电磁阀出现故障时，仅需拆下对应阀位的固定螺栓即可更换故障阀，无需拆卸整个阀组与周边管路，大幅缩短设备故障停机的时间，降低产线停线带来的生产损失。
