经拓扑优化的弧形阀块安装支撑结构

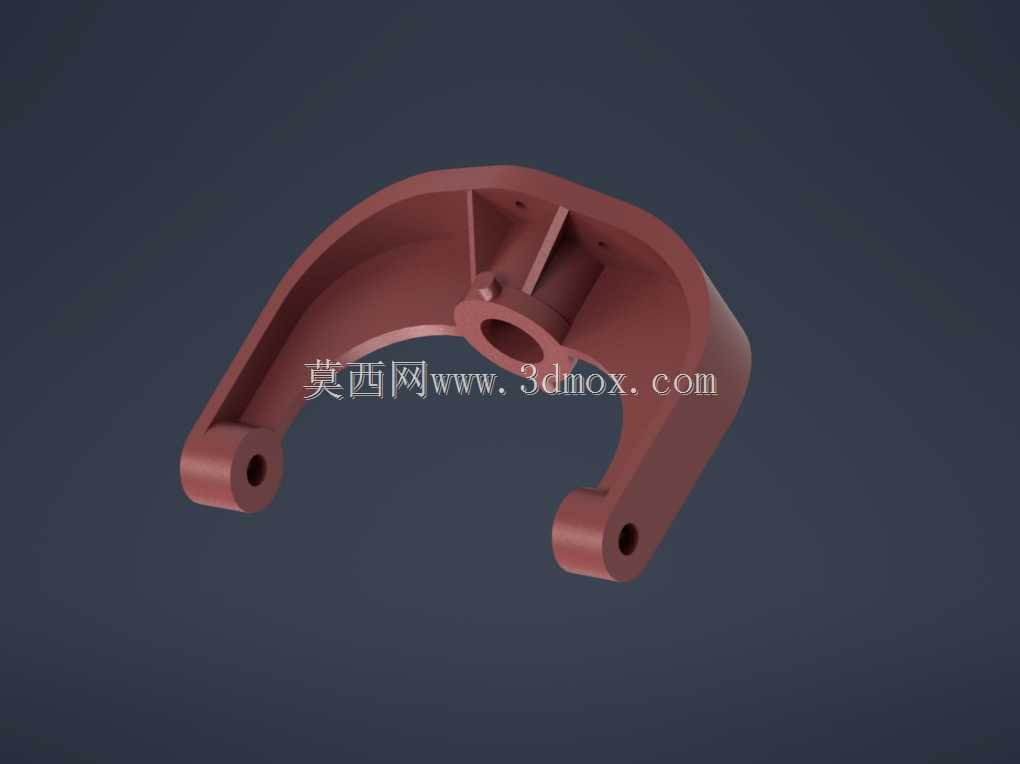

这类弧形安装支架主要应用在工业流体控制场景中，作为阀块与设备基体之间的连接承载构件，承担阀块自重、管路振动载荷以及介质压力波动带来的交变作用力，常见于液压阀组、仪表控制阀组的集成安装工位，尤其是在安装空间受限、需要避让周边管路或运动部件的工况下，这种非对称弧形结构的适配性远高于常规直角安装座。从功能层面看，支架两端的同轴安装孔用于穿设紧固螺栓，将支架整体固定在设备安装基面，中部带加强筋的凸台结构则用于定位安装阀块，凸台上的定位孔与阀块底部的定位销配合，可保证阀块安装位置的重复精度，避免长期振动下出现连接错位。

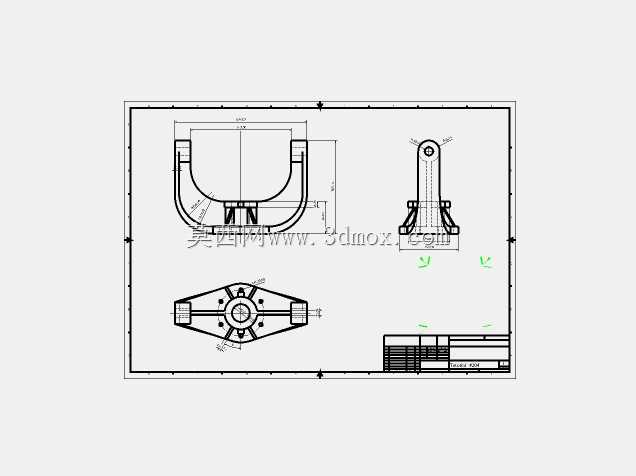

设计过程中首先完成了安装边界的梳理：两端安装孔的中心距需匹配设备基体上的预留安装孔位，孔的内径适配常用的M10紧固螺栓，凸台的高度需保证阀块安装后底部与基面预留足够的管路走线空间，弧形内轮廓的曲率经过反复校核，可完全避让下方的管路接头与走线槽，不会出现安装干涉。拓扑优化环节以支架承受的极限载荷为边界条件，在保证结构刚度、强度满足1.5倍安全系数的前提下，去除了非承载区域的冗余材料，相比传统等厚度铸造支架，整体重量降低了32%，同时在应力集中的拐角处、孔位周边增设了渐变式加强筋，避免交变载荷下出现疲劳裂纹。

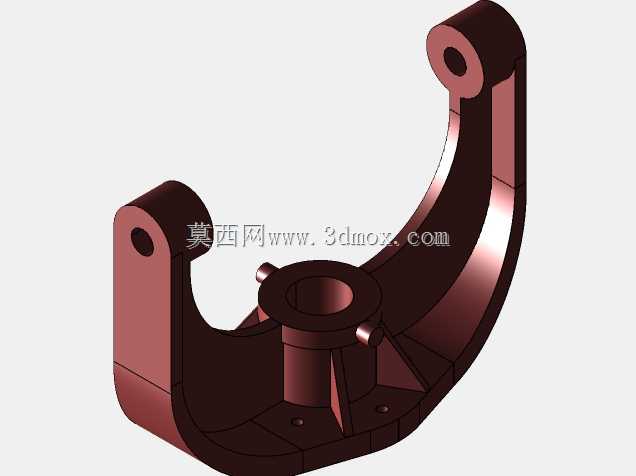

从结构细节来看，支架的弧形主体采用变壁厚设计，承载路径上的壁厚保持在8mm，非承载的外轮廓区域壁厚逐步过渡到4mm，既保证了载荷传递的连续性，也避免了壁厚突变带来的铸造或3D打印过程中的变形问题。两端安装孔的端面设计了0.5mm的凸台平面，安装时可与基体表面紧密贴合，避免因接触面不平整导致螺栓预紧力不均。中部凸台的安装面做了平面度公差要求，控制在0.05mm以内，保证阀块安装后密封面的贴合度，减少介质泄漏风险。

实际应用中，这类支架可适配多种通径的方向控制阀、压力控制阀的安装，尤其是在移动式液压设备、小型流体控制实验台的搭建中，轻量化的拓扑优化结构可降低设备整体自重，同时经过有限元验证的结构强度可承受设备移动过程中的冲击载荷，不会出现支架断裂或阀块移位的问题。安装时需先将支架两端通过螺栓预固定在基体上，调整位置保证中部凸台的定位孔与阀块定位销对齐后，再按对角顺序拧紧螺栓至规定扭矩，最后完成阀块与管路的连接，整个安装过程无需额外加工适配，可直接替换同安装尺寸的传统铸造支架。
