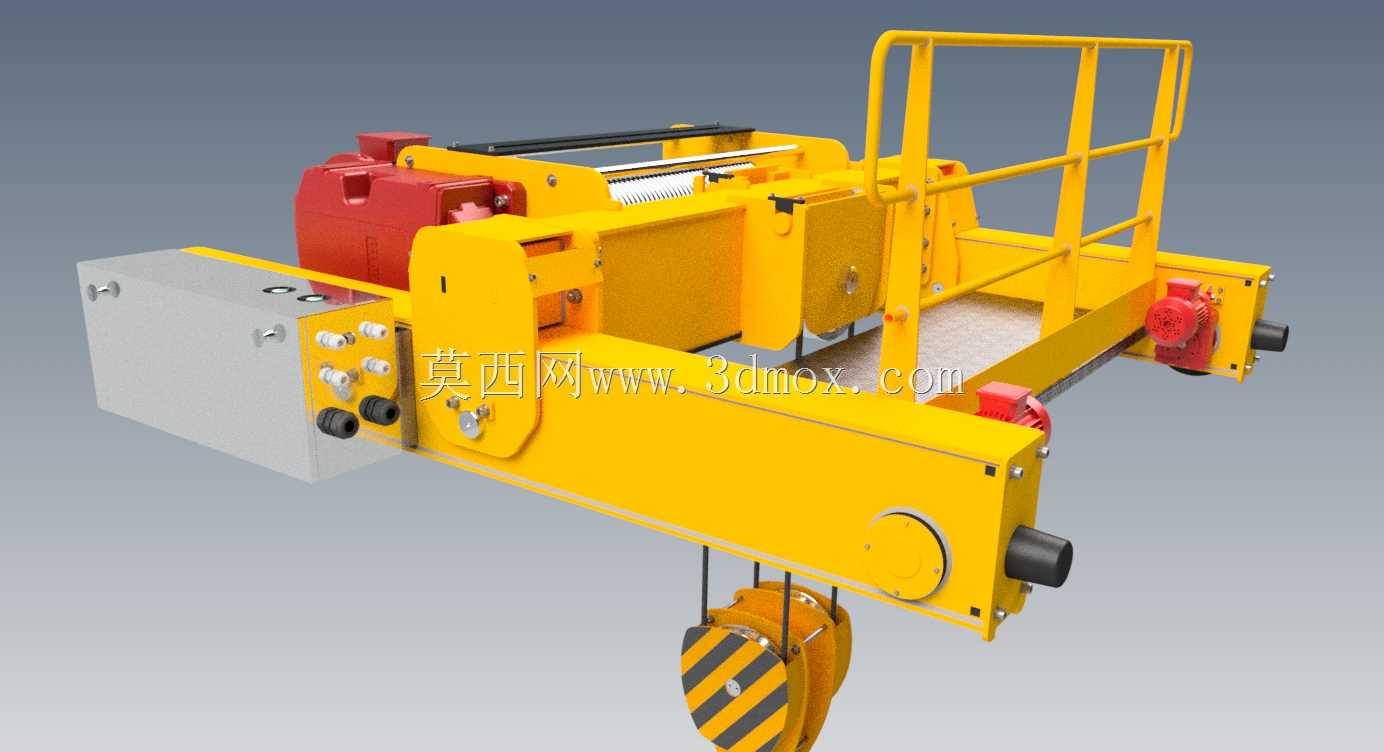

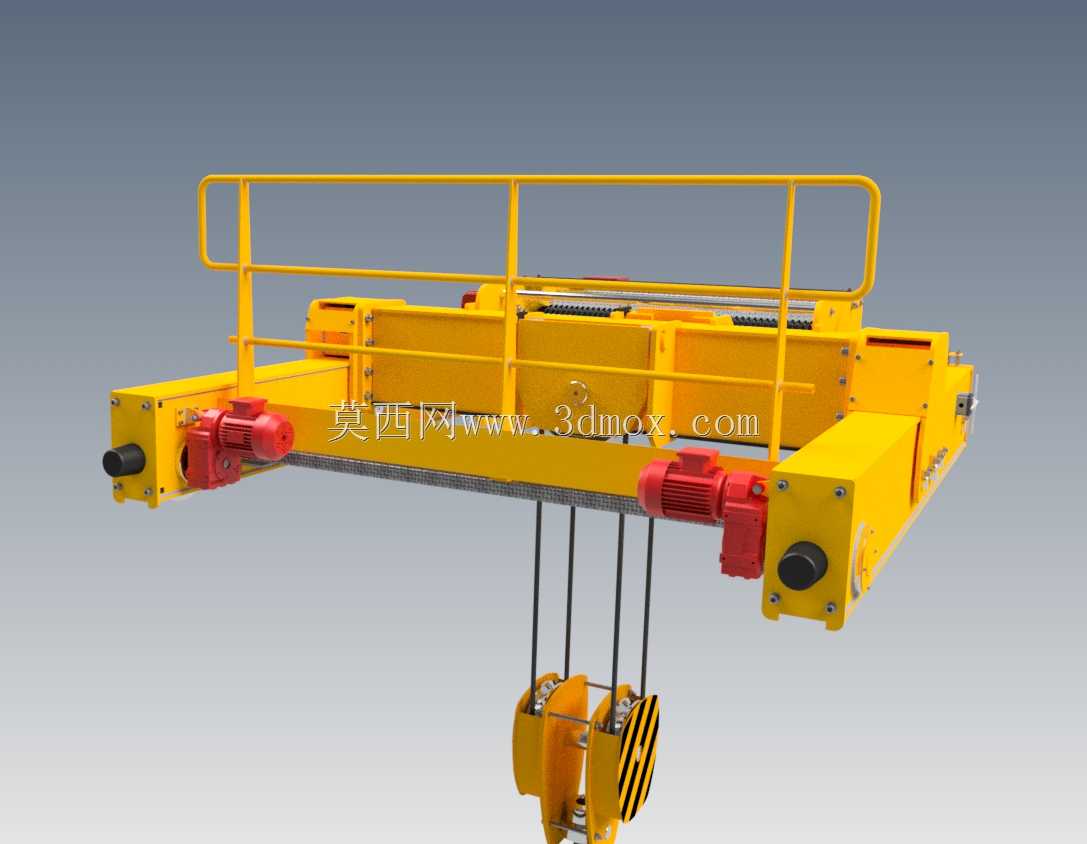

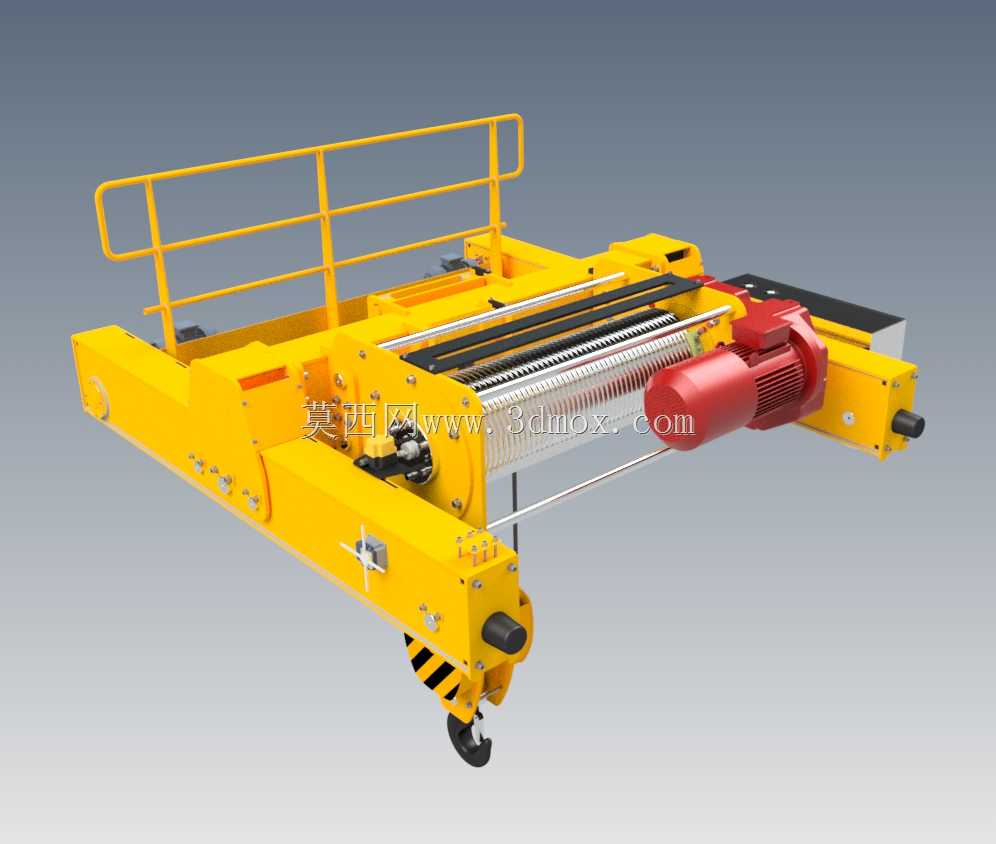

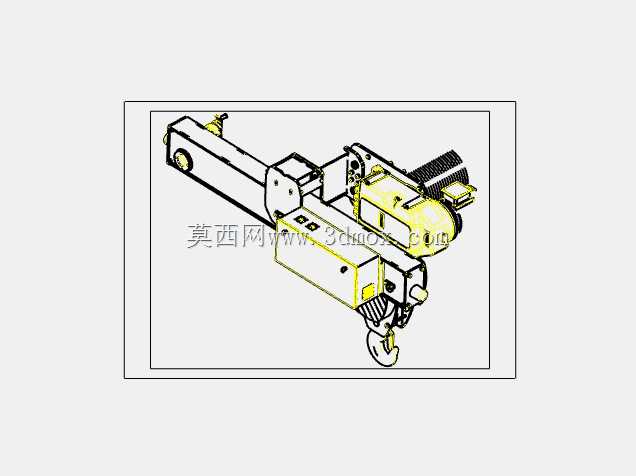

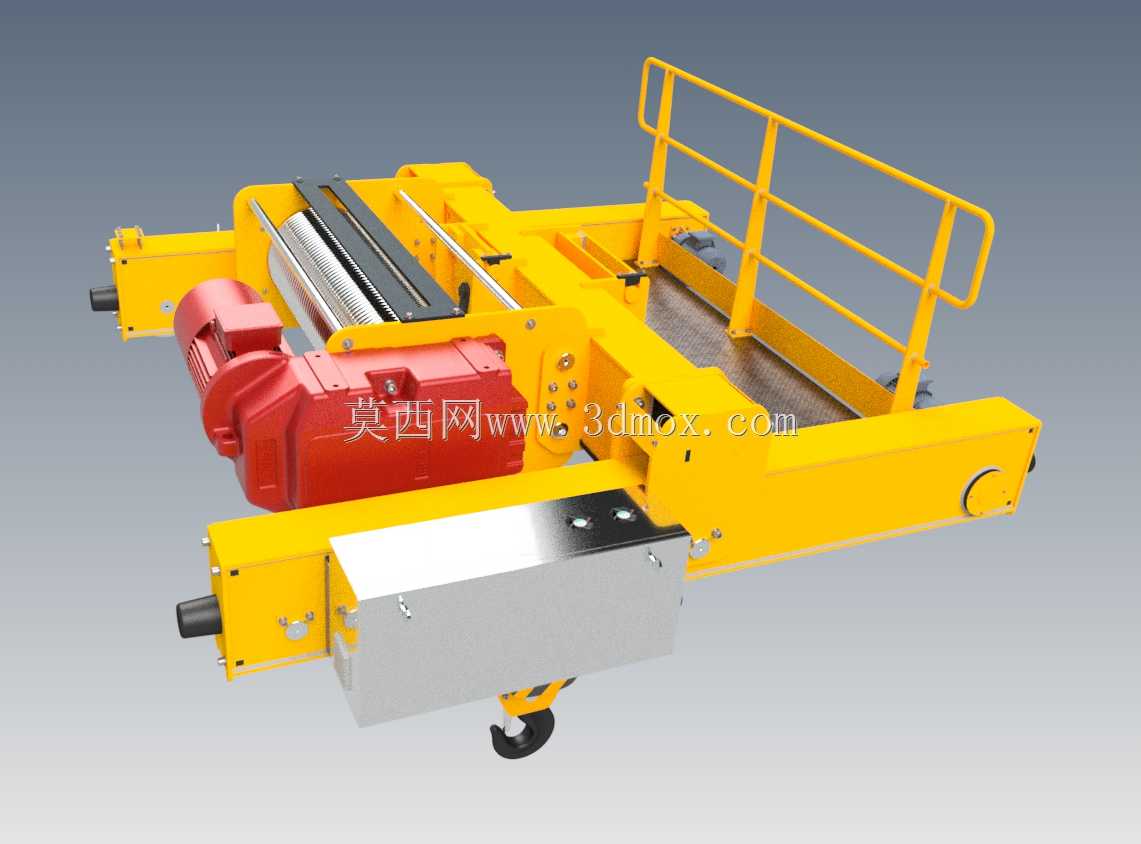

25吨级桥式起重小车三维结构设计

这款25吨桥式起重小车是桥式起重机的核心作业单元，主要配套安装在双梁桥式起重机的主梁轨道上，广泛应用于机械制造车间、冶金厂区原料转运段、重型装配工位、仓储物流重型库区等场景，承担固定跨距范围内的重型工件、原材料、装配部件的垂直起升与水平横向移送作业，是车间内部重型物料流转的核心执行部件。

从结构设计逻辑来看，整个小车采用模块化集成布局，将起升机构、小车行走机构、安全防护结构、动力驱动单元全部集成在整体焊接的小车架上，避免了分体式安装带来的同轴度偏差问题。小车架作为核心承载基体，采用箱型梁焊接结构，主受力板材根据额定起升载荷的动载系数做了加厚处理，所有焊缝位置均做了应力释放设计，避免长期交变载荷下出现焊缝开裂问题，架体上预留的安装基准面在建模时严格按照形位公差要求设置，保证各部件安装后不会出现偏载磨损。

起升机构是整个小车的核心功能单元，采用多层缠绕的卷筒结构搭配定滑轮组与吊钩组，实现25吨额定载荷的垂直升降，卷筒表面加工有标准螺旋绳槽，保证钢丝绳在收放过程中排列整齐，避免出现乱绳、咬绳问题，大幅延长钢丝绳使用寿命。起升驱动采用硬齿面减速机配套制动电机，电机输出端设置常闭式制动器，断电状态下可自动锁止起升轴，防止载荷下坠，减速机与卷筒之间采用刚性联轴器连接，传动效率高，反向间隙小，保证起升动作的启停位置精度。吊钩组配备了推力轴承与滑轮组，吊钩可360度自由旋转，方便吊装作业时调整工件角度，吊钩上方设置有防脱棘爪，避免吊装过程中吊索滑脱引发安全事故，滑轮组的倍率经过精确计算，匹配25吨额定载荷下的钢丝绳受力要求，降低单根钢丝绳的承载负荷。

小车行走机构采用分别驱动形式，在小车架两端的端梁上各设置一套行走轮组与驱动单元，每套驱动单元包含行走轮、减速机、制动电机，行走轮采用踏面淬火处理的合金钢材质，匹配起重机主梁的轨道型号，轮缘与轨道侧面预留合理间隙，避免卡轨问题，同时端梁上设置有水平导向轮，抵消小车行走过程中的横向偏摆力，保证小车沿轨道平稳运行。两端驱动电机采用电气同步控制，避免行走过程中出现啃轨现象，行走轮组的安装位置在建模时严格保证轮距、对角线尺寸公差，确保四个行走轮的踏面同时接触轨道顶面，避免单个轮压过大造成轨道或车轮异常磨损。

安全防护结构的设计覆盖了作业全流程的风险点，小车架的操作侧设置有高度符合安全规范的安全护栏，护栏采用圆管焊接结构，底部设置踢脚板，防止检修过程中工具或零部件坠落；卷筒下方设置有钢丝绳防跳装置，避免钢丝绳松弛状态下脱出绳槽；小车架两端设置有缓冲器与行程限位碰块，当小车行至主梁端部极限位置时，缓冲器可吸收碰撞动能，同时限位开关触发切断行走动力，避免冲轨事故；吊钩组的滑轮外侧设置有防护罩，防止钢丝绳脱出滑轮槽，同时避免人员误触转动部件造成伤害。

从安装边界尺寸来看，建模过程中严格控制小车的整体高度、宽度与轮距参数，保证小车在主梁轨道上运行时，与厂房顶部的屋架下弦、主梁上的走台护栏、端部的车挡结构保留足够安全间隙，不会出现运行干涉。小车的轨距参数匹配常用25吨双梁桥式起重机的主梁间距，起升机构的卷筒长度对应额定起升高度下的钢丝绳缠绕长度，保证吊钩可下放到车间地面指定作业高度，同时起升到上限位置时，吊钩组与小车架底部保留足够安全距离，触发上升限位后不会出现冲顶问题。

在细节设计上，所有转动部件的安装位置都预留了润滑注油通道，方便日常维护时加注润滑脂，降低部件磨损；电机、减速机的安装座设置有调整螺栓，方便安装时调整传动部件的同轴度，后期维护时也可快速调整张紧度；小车架上预留有电气布线的线槽与固定点，所有动力线缆、控制线缆可沿架体规整布置，避免运行过程中线缆晃动剐蹭；端梁上设置有扫轨板，可及时清理轨道表面的杂物，避免杂物垫在行走轮下方造成运行颠簸或轮面损伤。

整个模型的结构完全按照实际工程应用的设计规范搭建，各部件的装配关系、运动副设置都符合真实设备的运行逻辑，可用于起重机结构设计参考、新从业者的结构原理学习、车间布局规划时的设备占位模拟，也可作为起重设备选型时的结构参考依据，直观呈现25吨桥式起重小车的整体布局与各部件的位置关系。
