PLTGU发电机龙门吊装工装结构设计

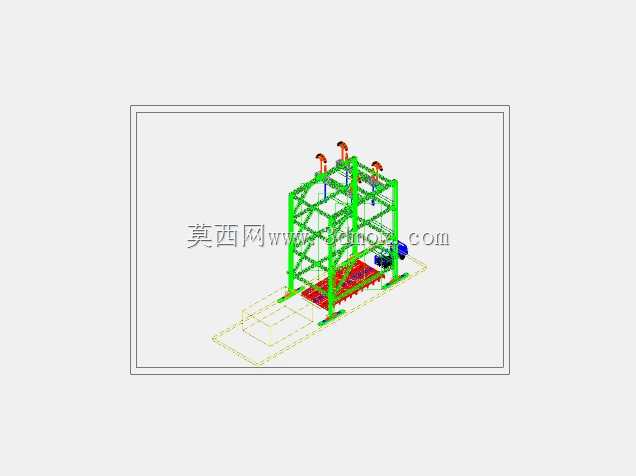

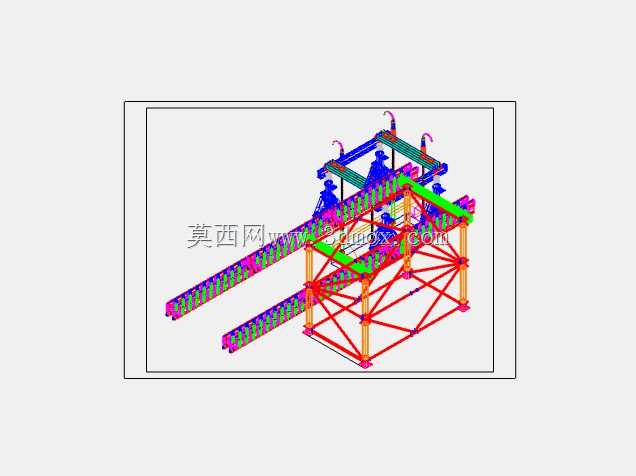

　　在燃气联合循环电站的现场安装、机组检修作业场景中，PLTGU发电机组作为核心动力设备，其定子、转子总成的重量往往达到数十吨级，常规车间行车无法覆盖户外安装区域的作业范围，临时汽车吊的进场受场地硬化条件、作业半径、高空净空限制较多，这类工况下就需要专用的龙门式吊装结构来完成发电机的精准就位、移位作业。这套吊装结构的核心设计逻辑，是围绕PLTGU发电机的转运、就位全流程需求展开，整体采用模块化框架式结构，主承载立柱选用型钢焊接成型，横向承载梁通过高强度螺栓与立柱连接，可根据现场作业的高度需求调整横梁的安装位置，适配不同基础高度的发电机安装基座。

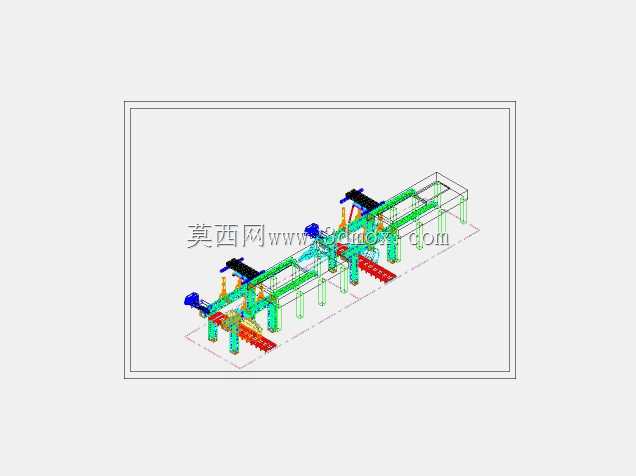

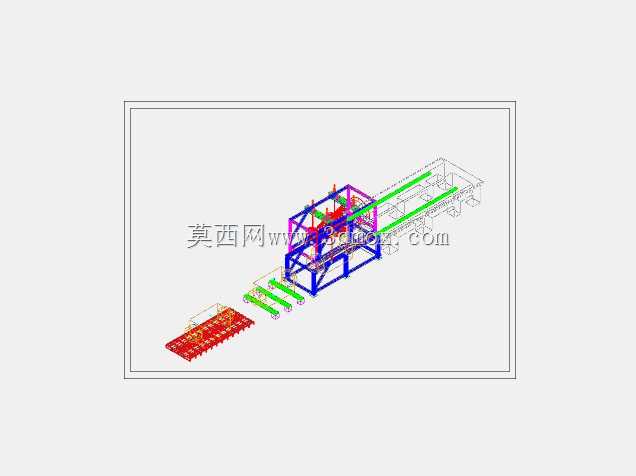

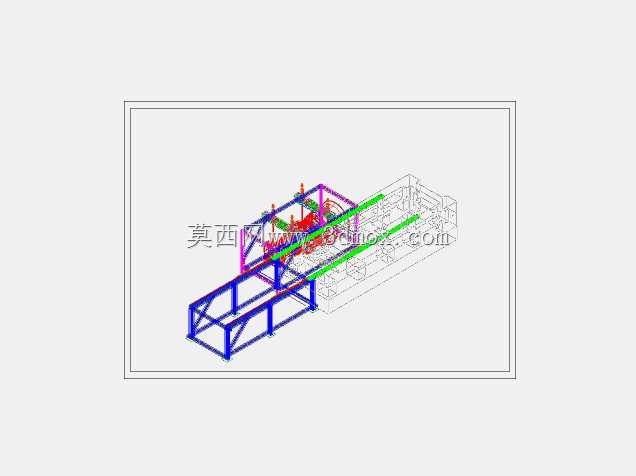

　　从结构布局来看，整套吊装工装的底部设置有可扩展的支撑底架，底架下方预留了滑移轨道的安装接口，既可以搭配动力升降机构实现垂直方向的载荷提升，也可以沿预设轨道完成水平方向的位置调整，避免吊装过程中反复调整吊点带来的载荷偏移风险。设计阶段重点校核了框架的整体刚度，在吊点对应位置的横梁处做了局部加劲处理，加劲板的布置完全匹配发电机出厂预设的吊点位置，起吊时吊索与垂直方向的夹角控制在工程允许的安全范围内，避免额外水平分力对框架立柱造成附加弯矩。考虑到现场拼装的便利性，所有结构件的拆分尺寸都满足常规货运车辆的运输边界，单块构件的重量控制在现场小型辅助机具可搬运的范围内，不需要动用大型起重设备就能完成整套工装的现场组装。

　　工装的作业覆盖范围完全匹配PLTGU发电机的外形尺寸，框架内部的净空宽度预留了足够的操作余量，既可以容纳发电机本体的就位空间，也能在周边预留出安装人员操作、管线临时布设的作业面，不会出现结构件与发电机外壳、附属管线干涉的问题。在动力适配方面，这套结构既可以搭配手动葫芦完成小范围的位置微调，也可以安装电动升降机构实现大载荷的连续提升，升降机构的安装座在横梁上预留了长圆孔调节位，可根据发电机重心的实际偏移情况调整吊点的横向位置，保证起吊过程中发电机始终保持水平状态，避免倾斜导致的设备密封面损伤、内部构件移位问题。

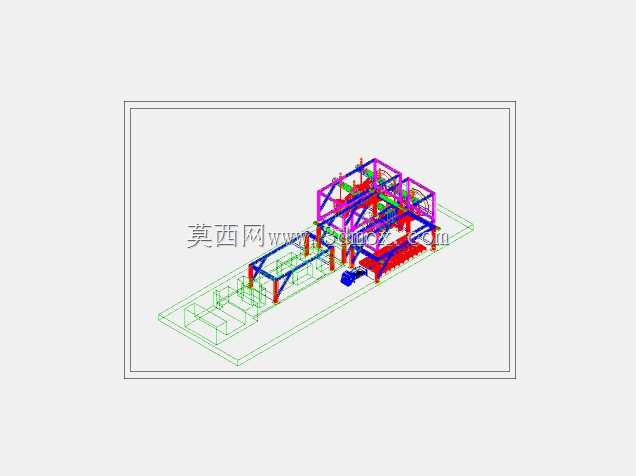

　　底部支撑结构的设计充分考虑了现场地面的承载能力，支撑脚处设置有可调式垫铁，可在不平整的安装现场快速调平整个框架，调平行程覆盖现场常见的地面高差范围，不需要额外制作混凝土基础就能快速投入使用。从安装边界来看，整套工装的占地尺寸完全适配常规燃气电站的发电机安装区域，框架外侧与周边厂房立柱、其他辅机设备的安全距离满足电力建设安全规范的要求，作业时不会影响周边其他工序的平行开展。结构的连接节点全部采用摩擦型高强度螺栓连接，相比焊接连接的形式，既避免了现场焊接带来的变形问题，也方便作业完成后的拆解转运，可重复用于多个项目的发电机安装作业，大幅降低单次作业的工装投入成本。在细节设计上，所有结构的棱角处都做了圆弧过渡处理，避免吊装作业过程中尖锐棱角划伤吊索、磕碰发电机表面的防腐涂层，立柱上还预留了爬梯与安全护栏的安装接口，作业人员可安全到达横梁位置完成吊具的挂接、检查工作。整套结构的受力路径清晰，载荷从吊点传递到横梁，再通过立柱传递到底部支撑框架，最终均匀分散到地面，每个受力节点的设计都经过载荷验算，完全满足重型发电机吊装作业的安全系数要求，既解决了狭窄场地、无固定起重设备条件下的发电机吊装难题，也相比临时搭设的脚手架吊装结构具备更高的安全性与复用性。
