6吨载重单轨移动吊运小车结构设计

　　在车间内部物料转运、轻型设备吊装、仓储区高位取放货这类作业场景里，单轨移动小车是适配固定轨道线路吊运需求的核心行走承载部件，不需要复杂的多方向行走机构，仅依托预设的单根工字钢轨道或者横梁轨道，就能配合手动、电动环链葫芦完成定点到定点的物料移位，相比桥式起重机占用空间更小，安装门槛更低，在中小吨位的定点吊运场景里应用十分普遍。这款单轨吊运小车的额定承载上限设定为6吨，设计阶段首先围绕轨道适配性做了结构校核，行走轮组的轮距、轮缘间隙都按照常规10号到25号工字钢的截面参数做了可调设计，不需要额外定制轨道就能直接适配多数厂房已架设的单轨梁，安装时只需要调整两侧墙板的连接螺栓间距，就能卡入对应规格的轨道翼缘，轮缘内侧做了2mm的倒角处理，既能避免行走时轮缘与轨道翼缘发生卡滞，也能减少长期运行带来的轨道磨损。

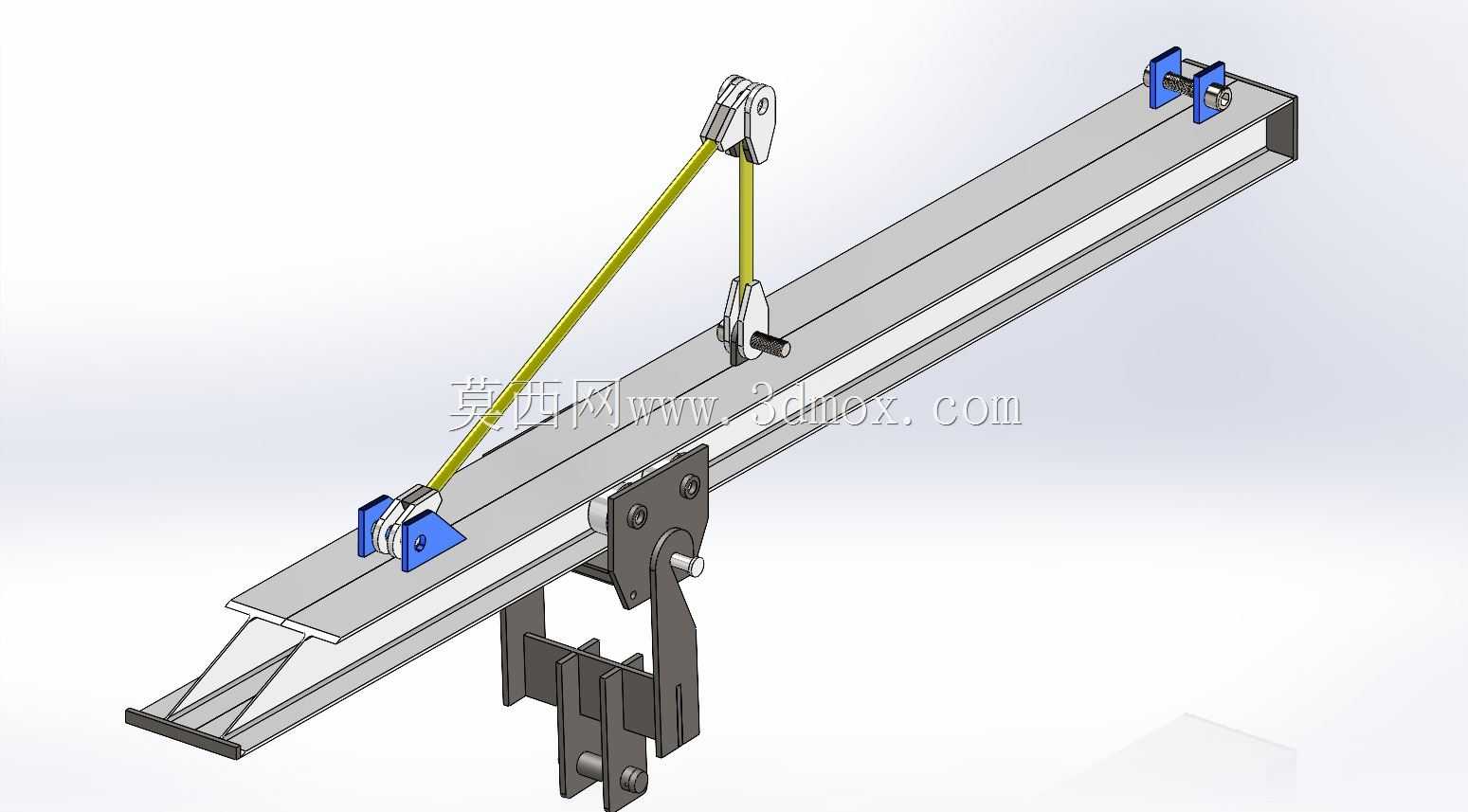

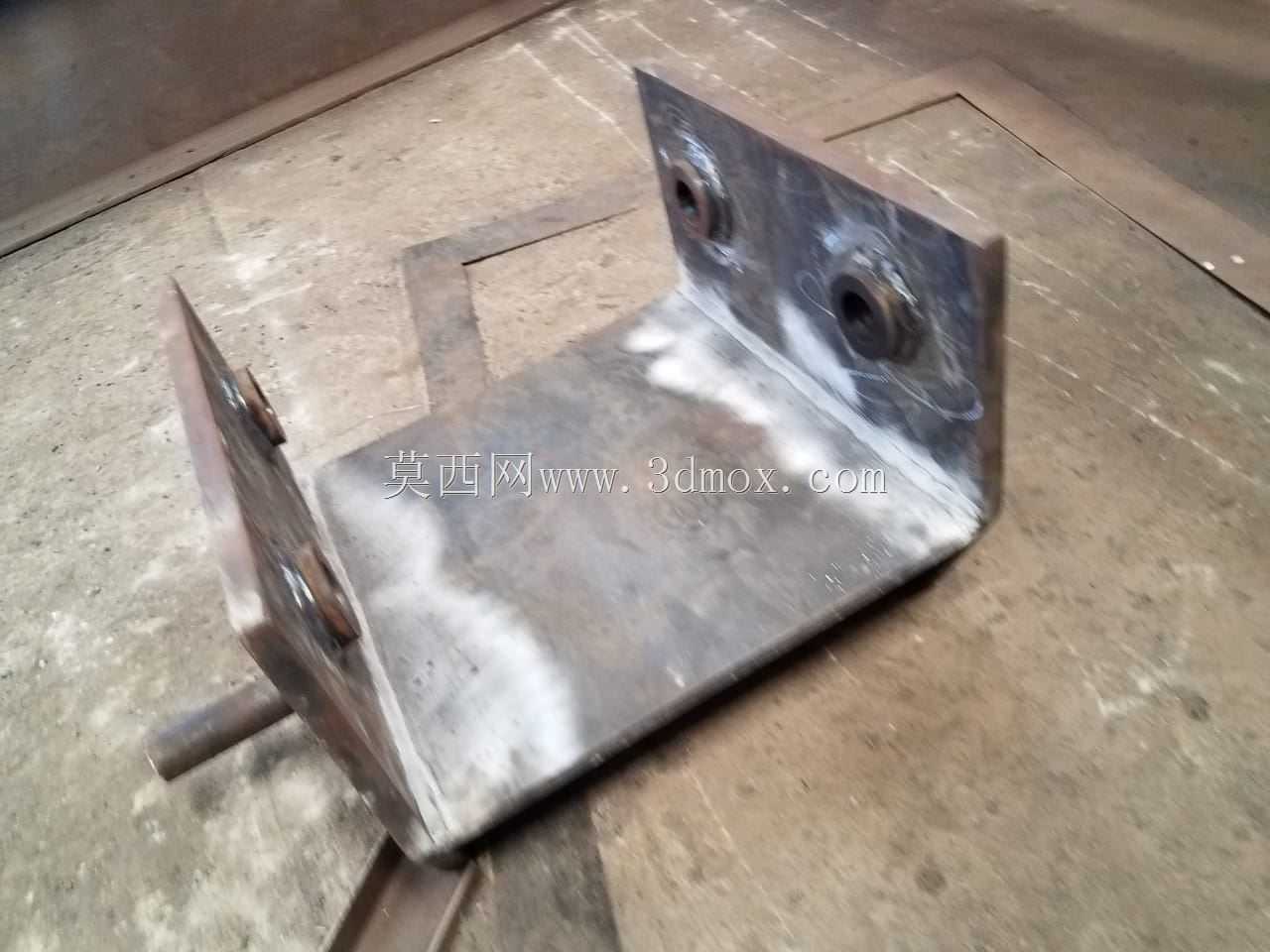

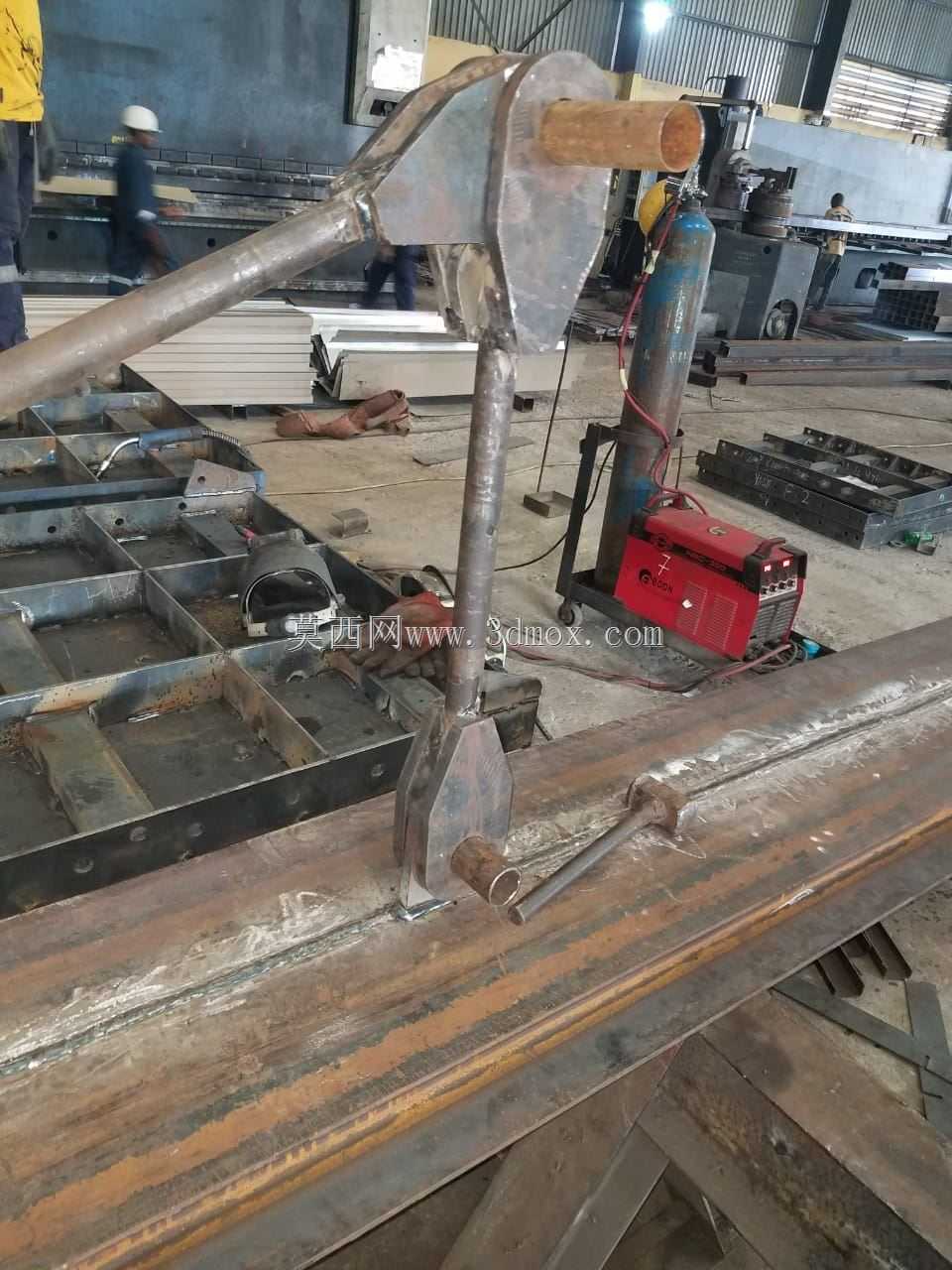

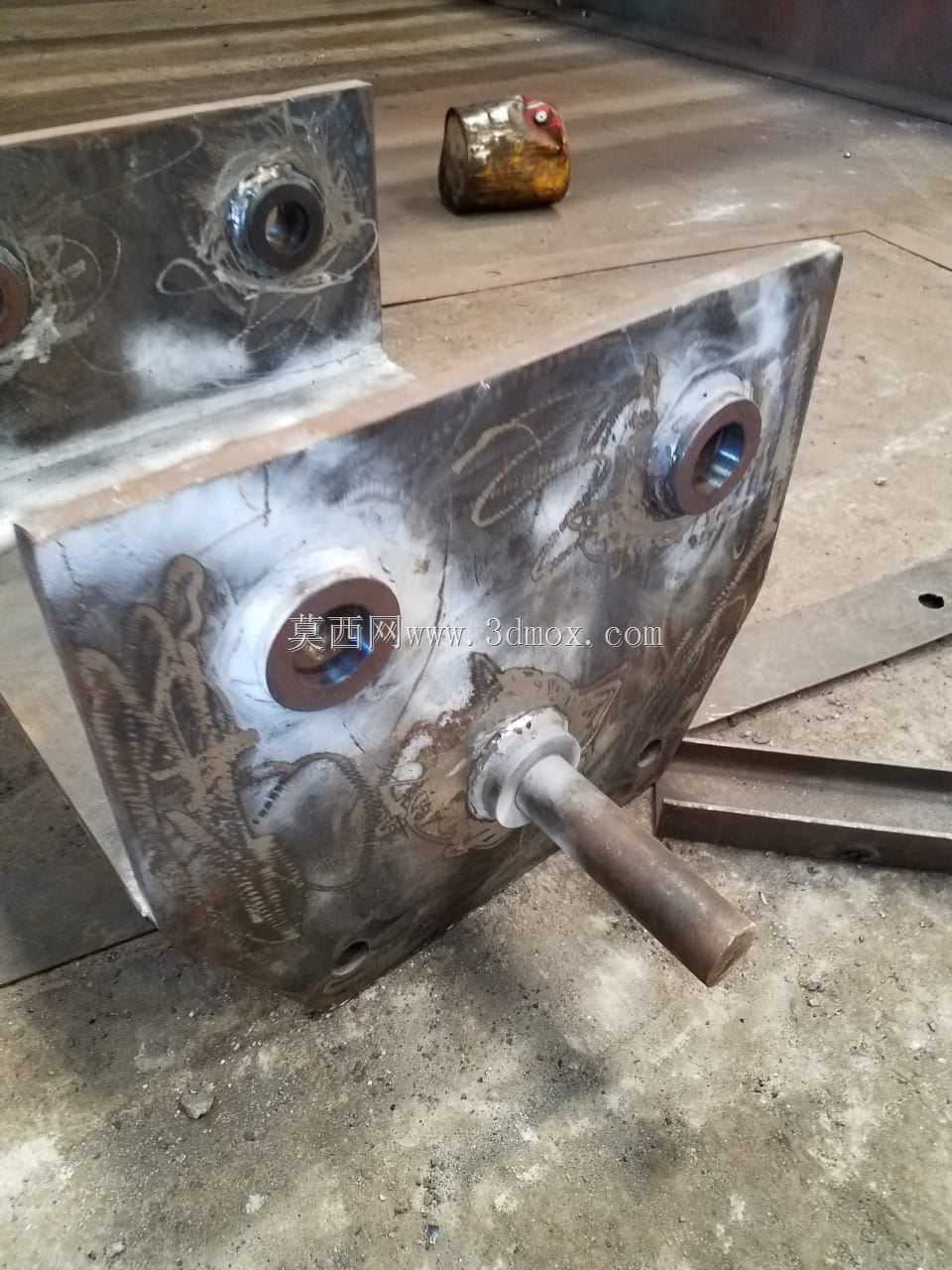

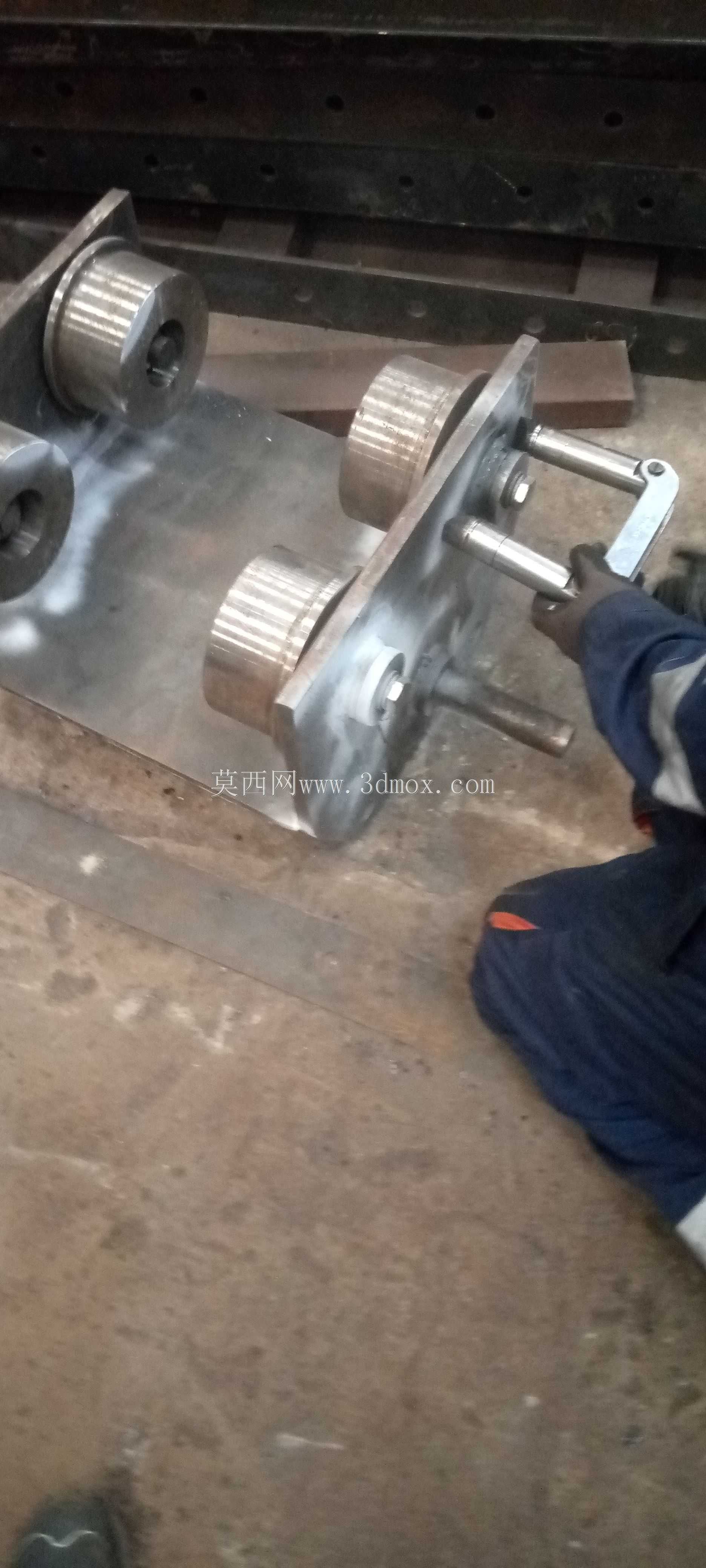

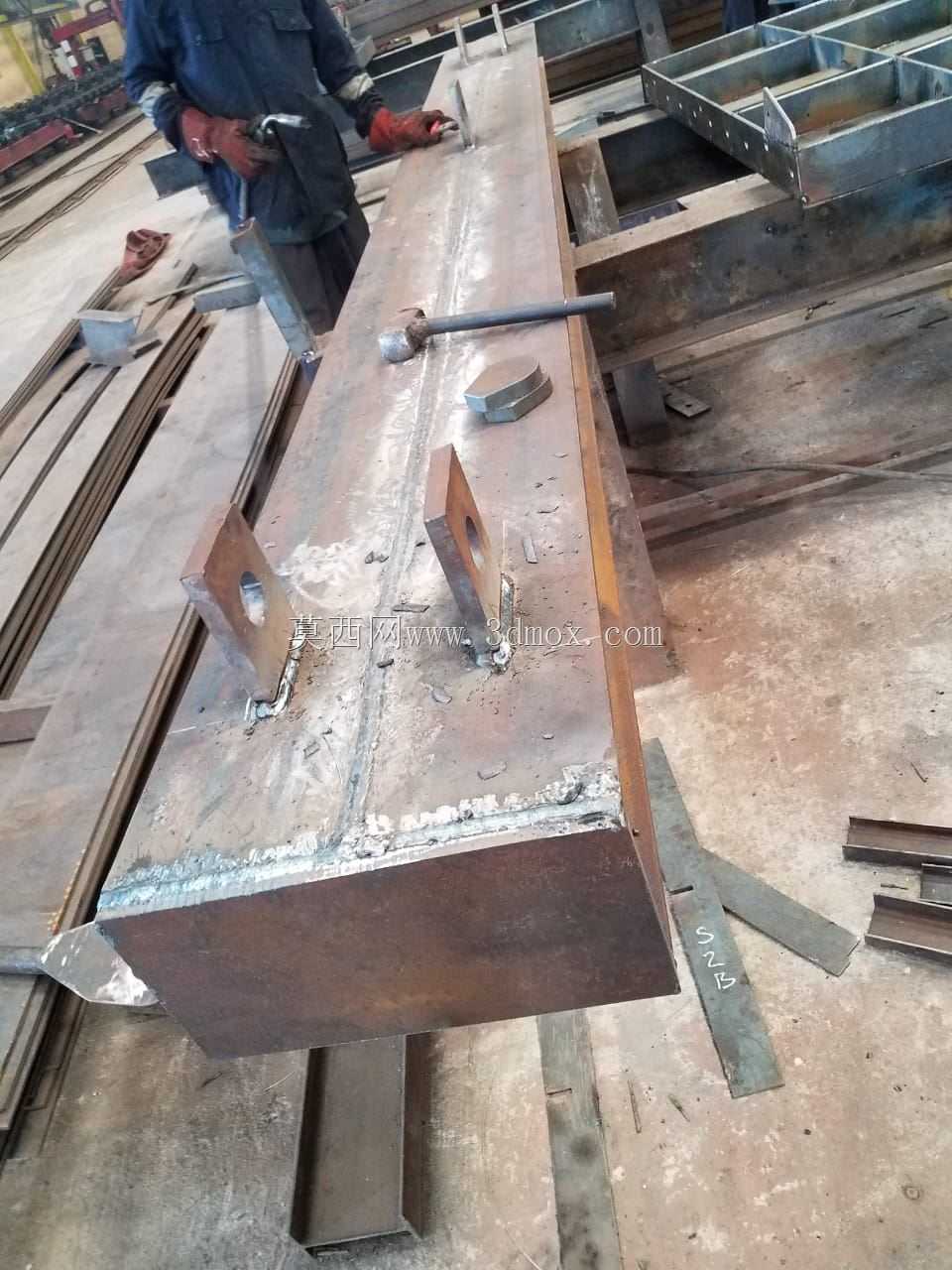

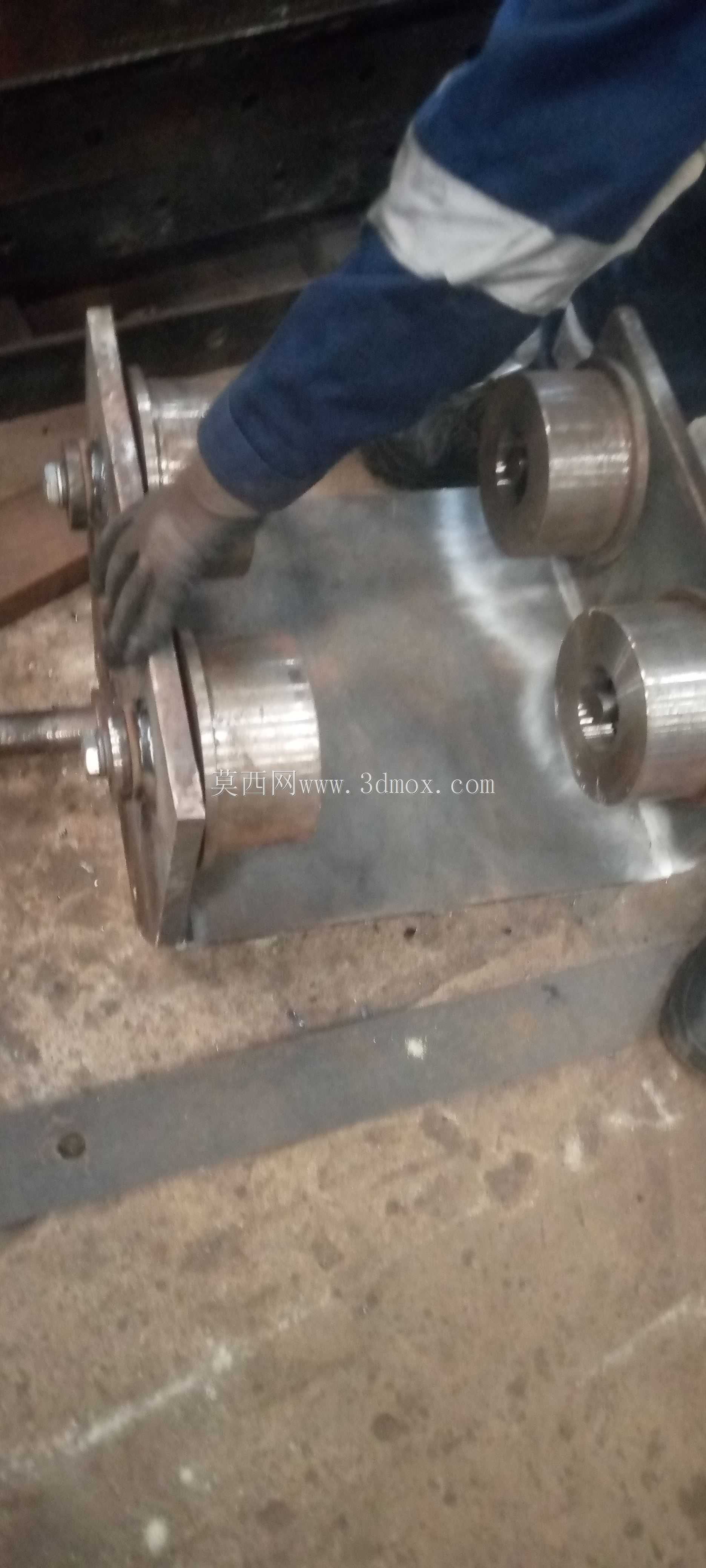

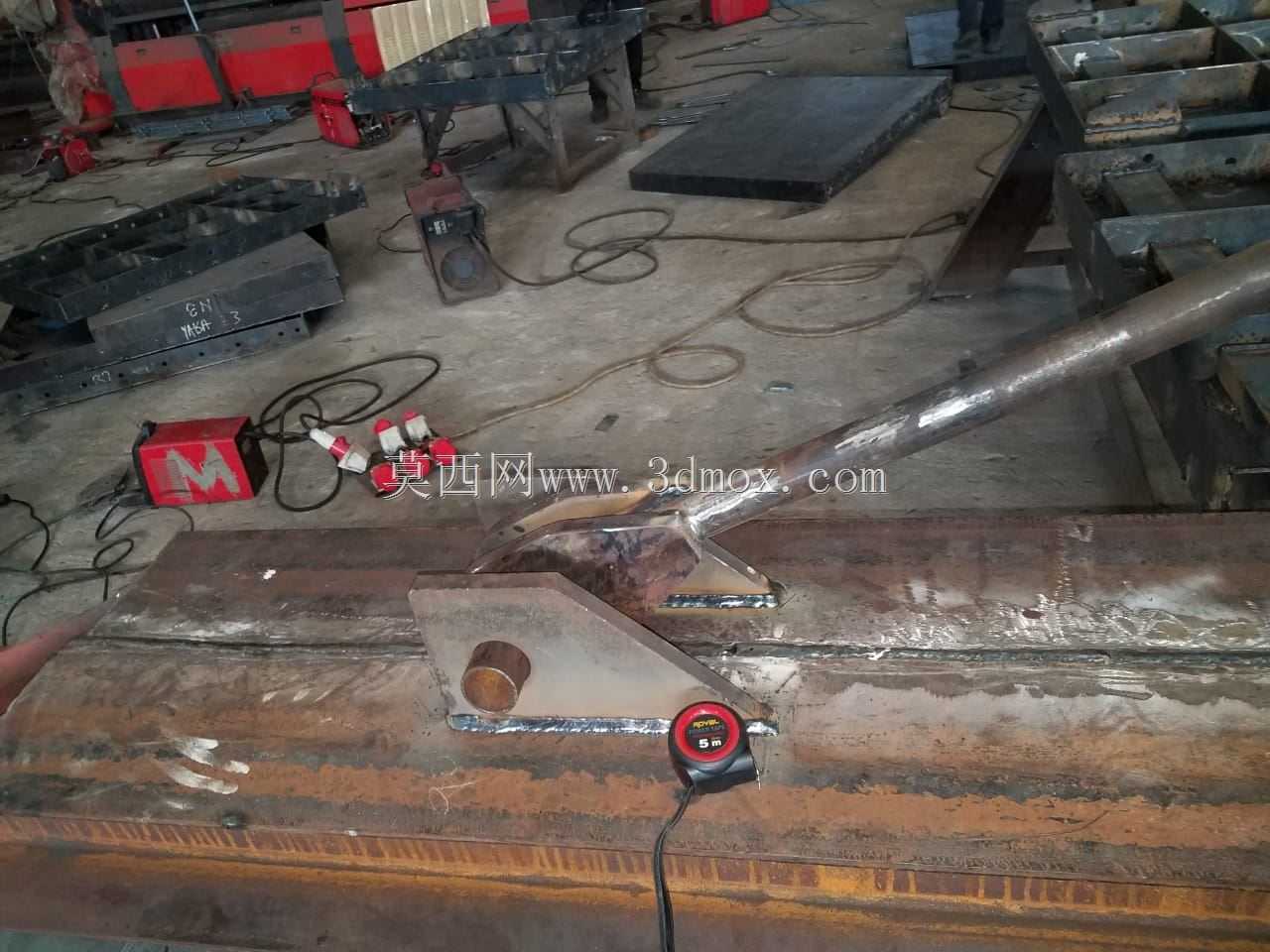

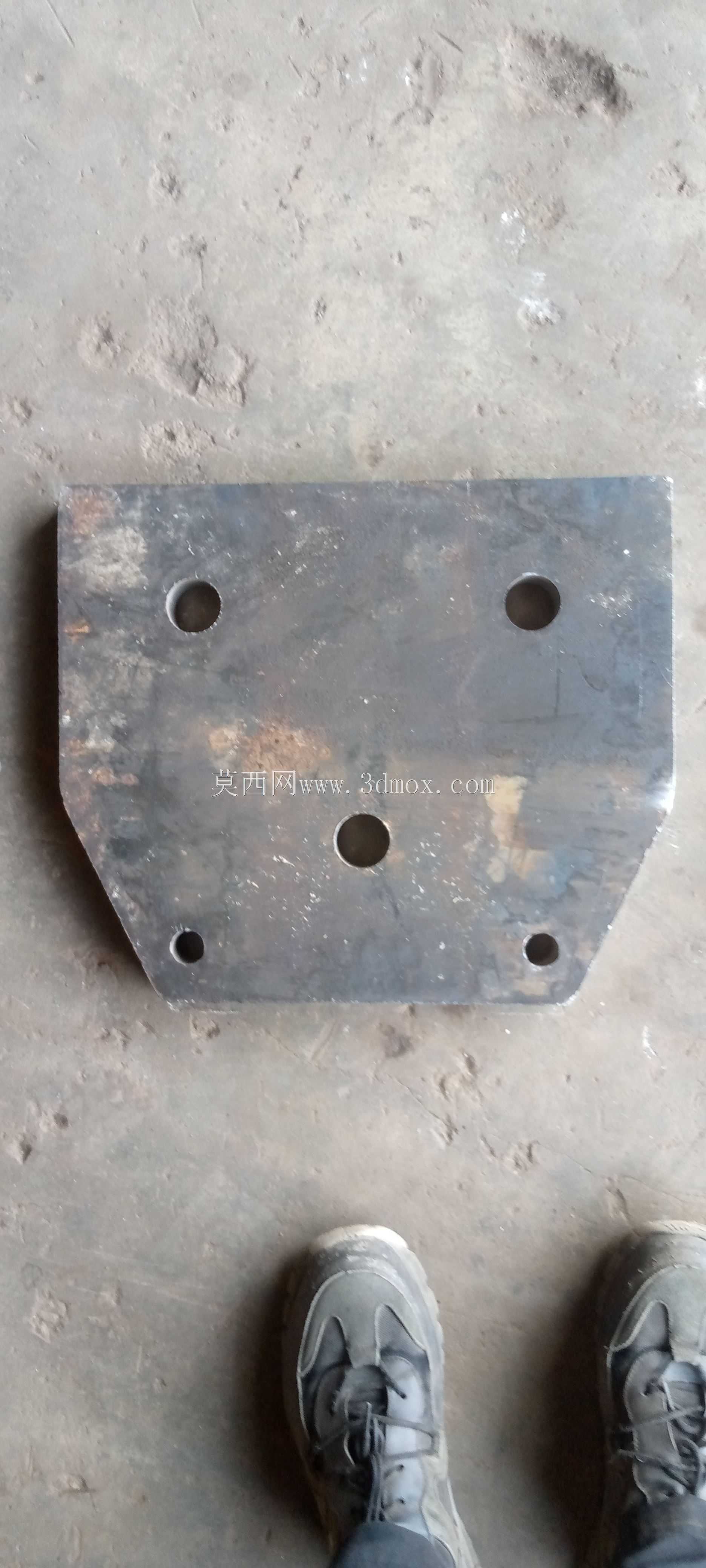

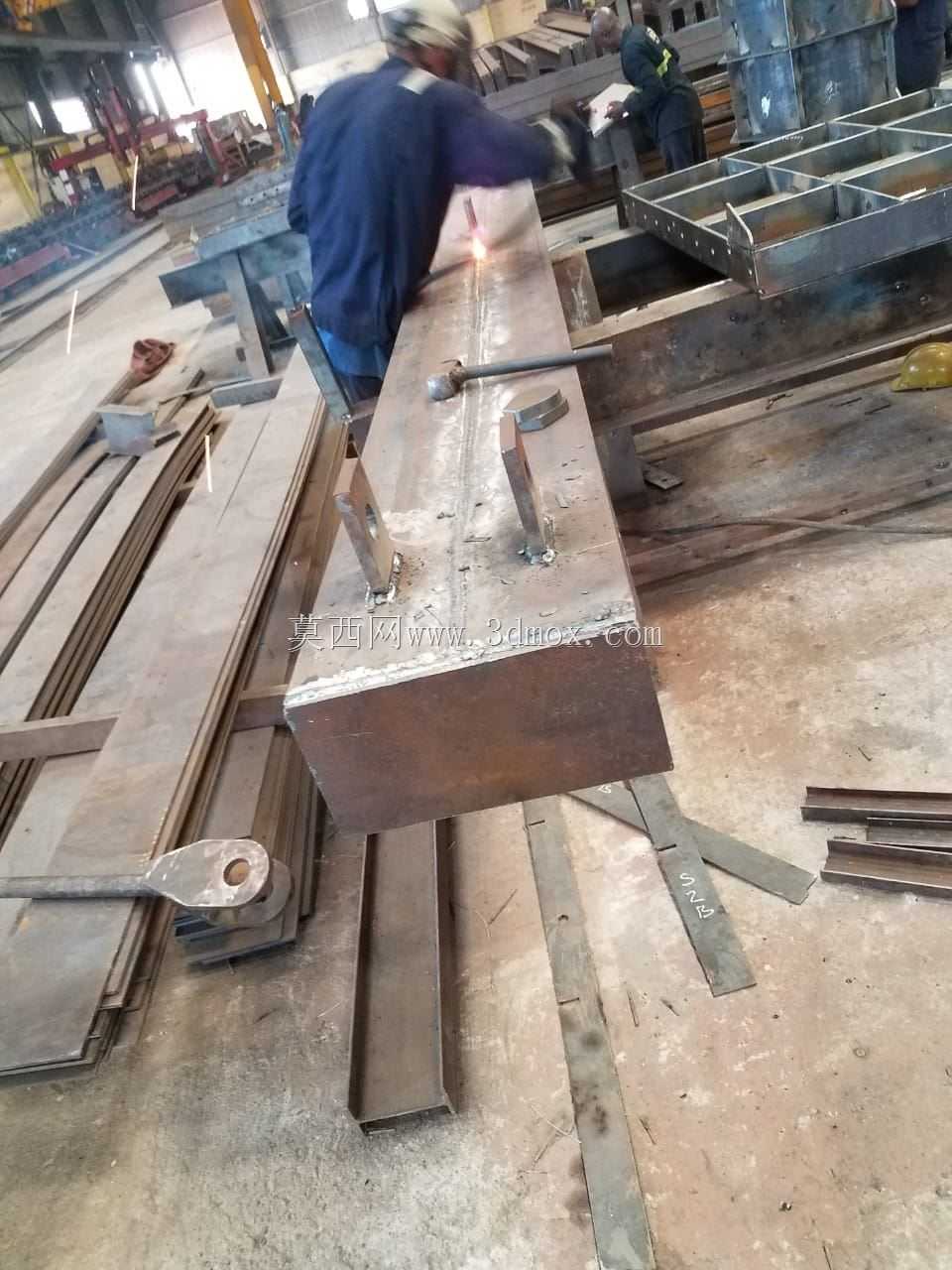

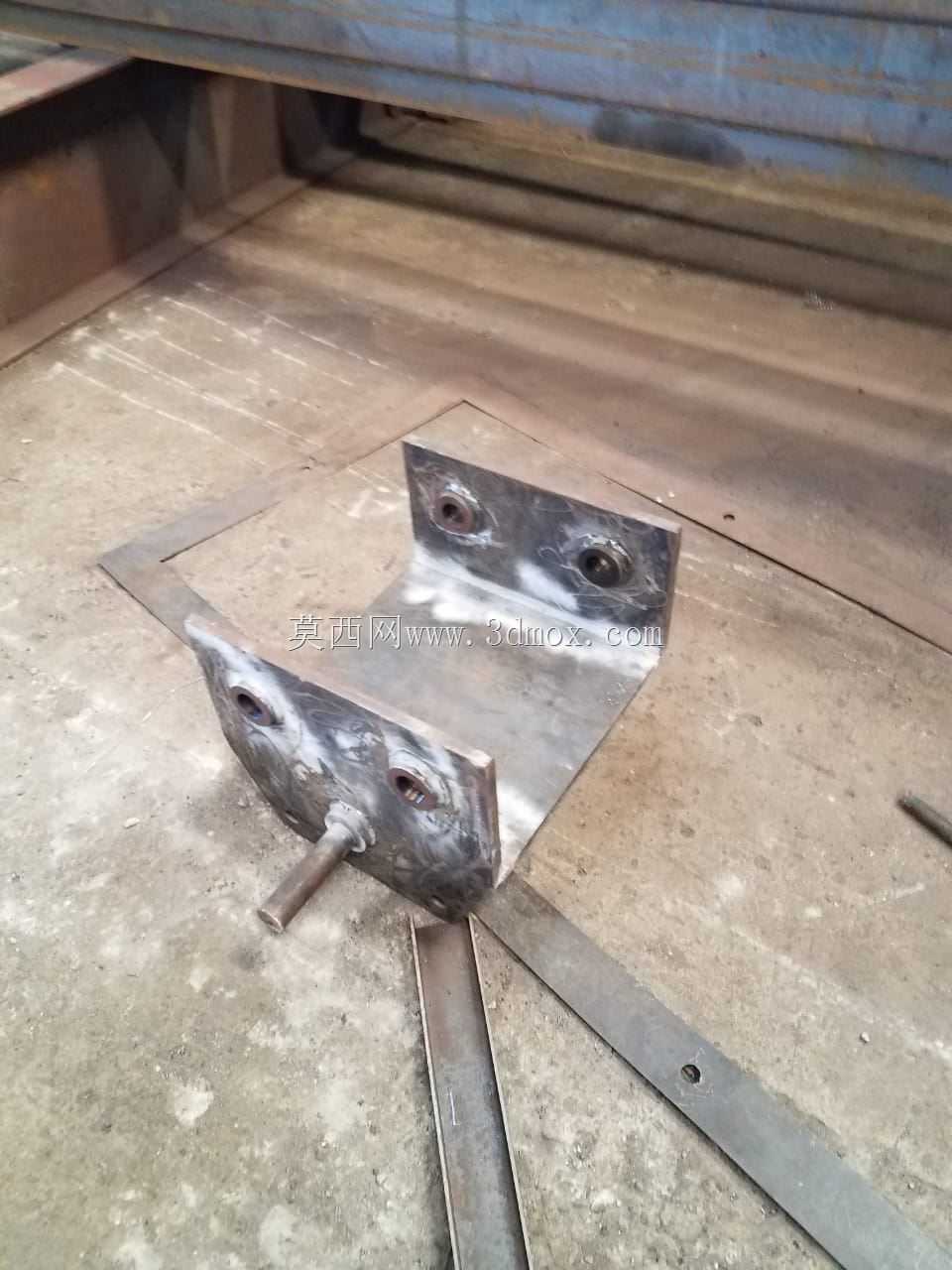

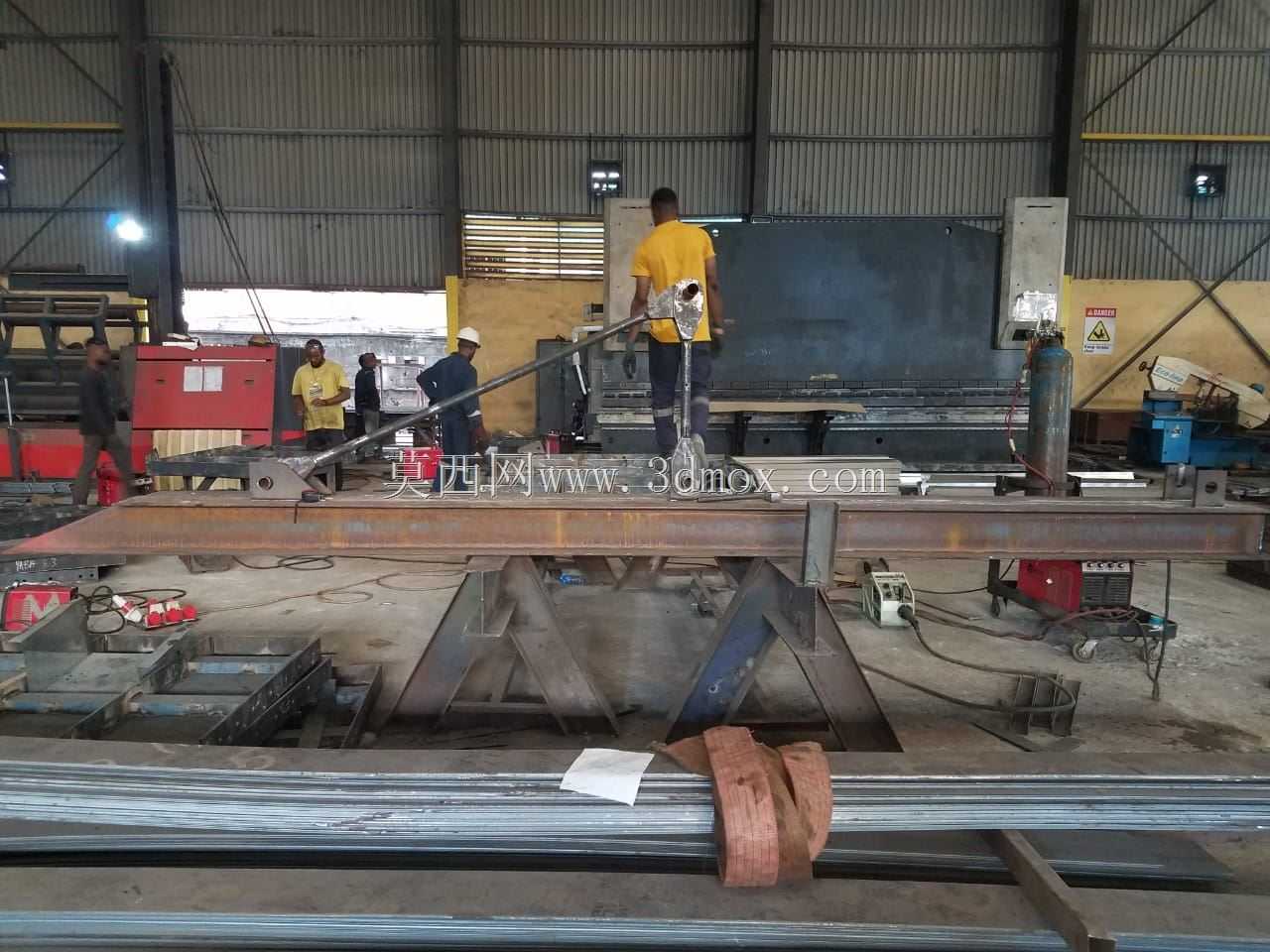

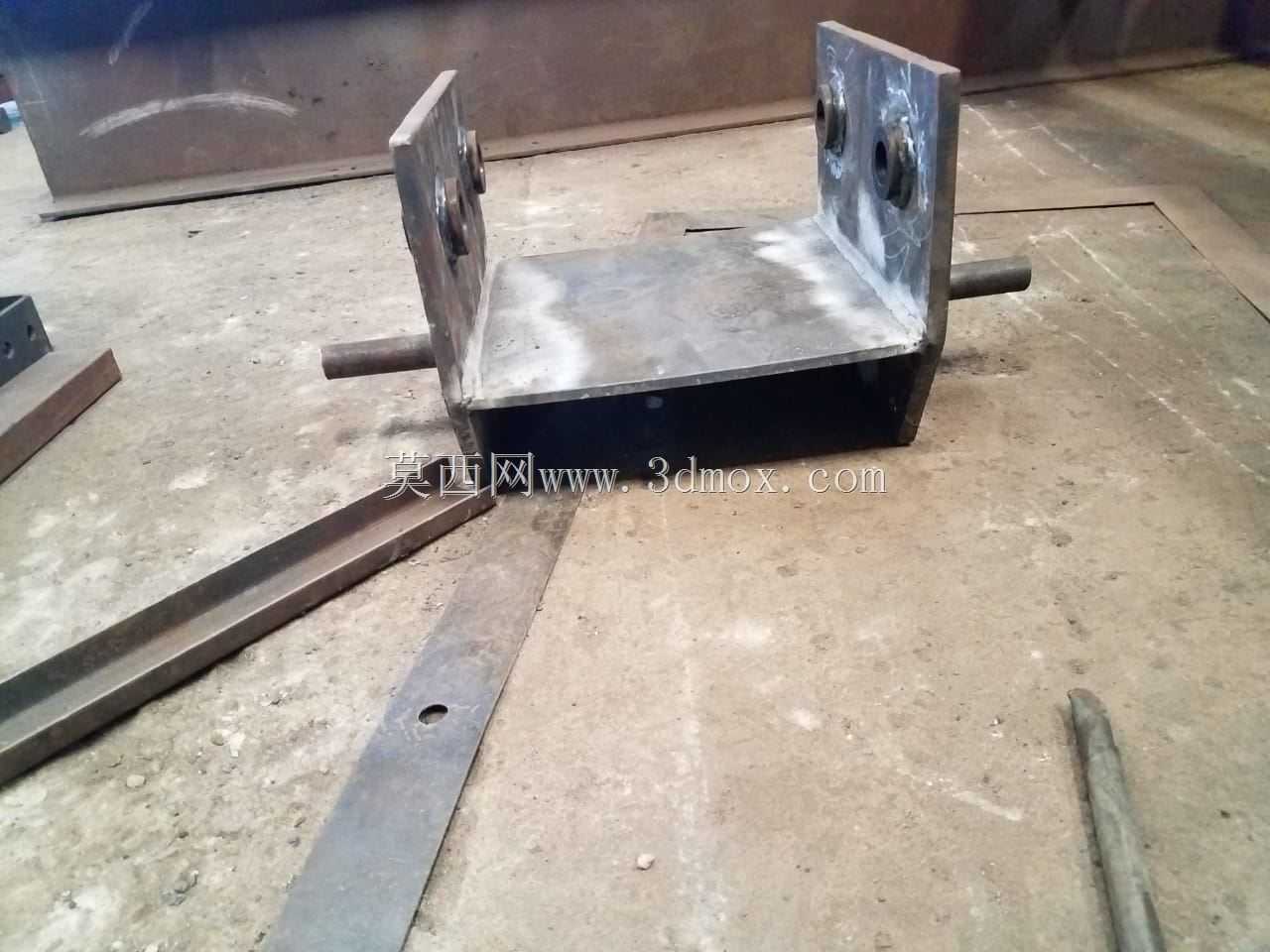

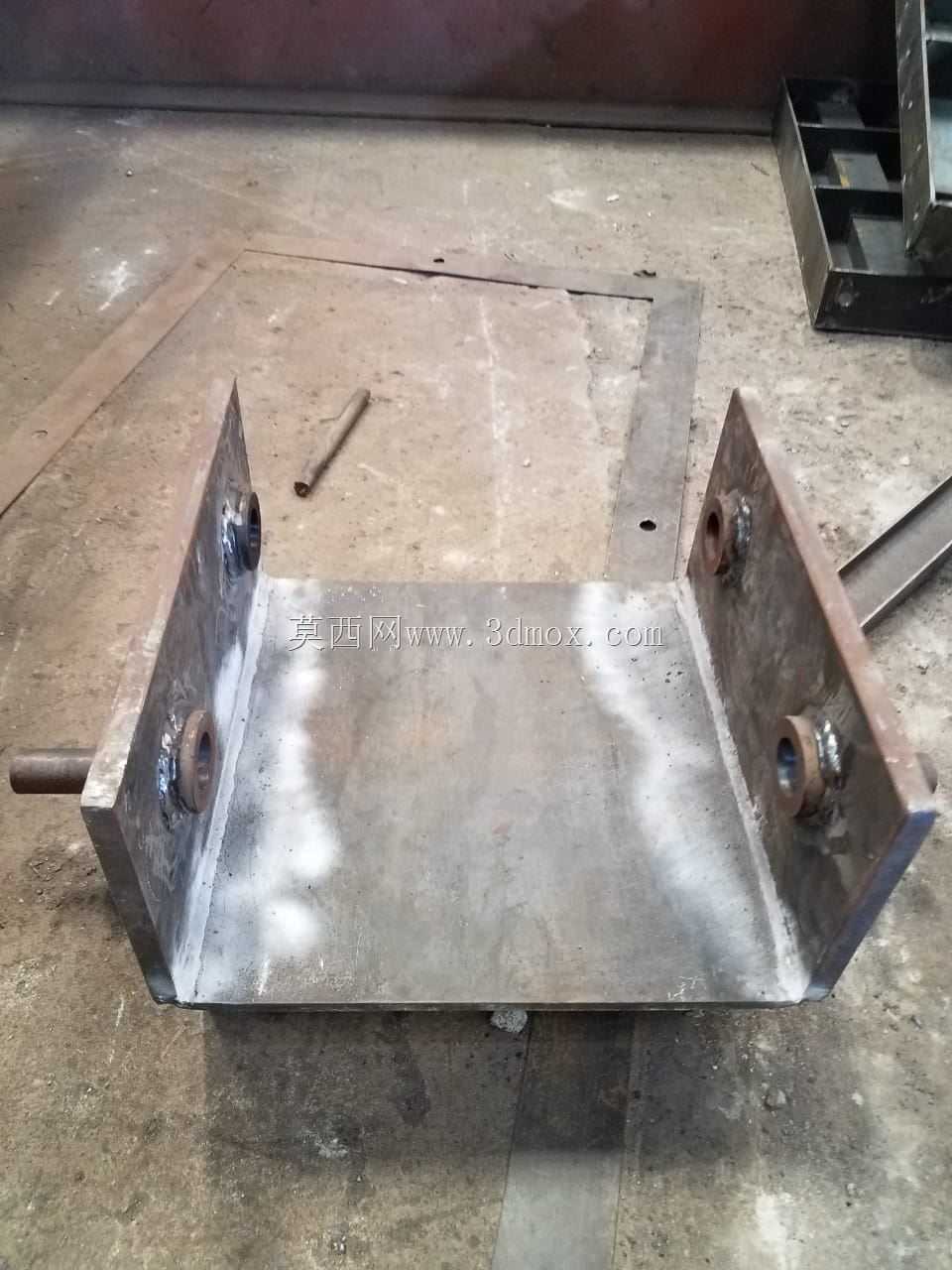

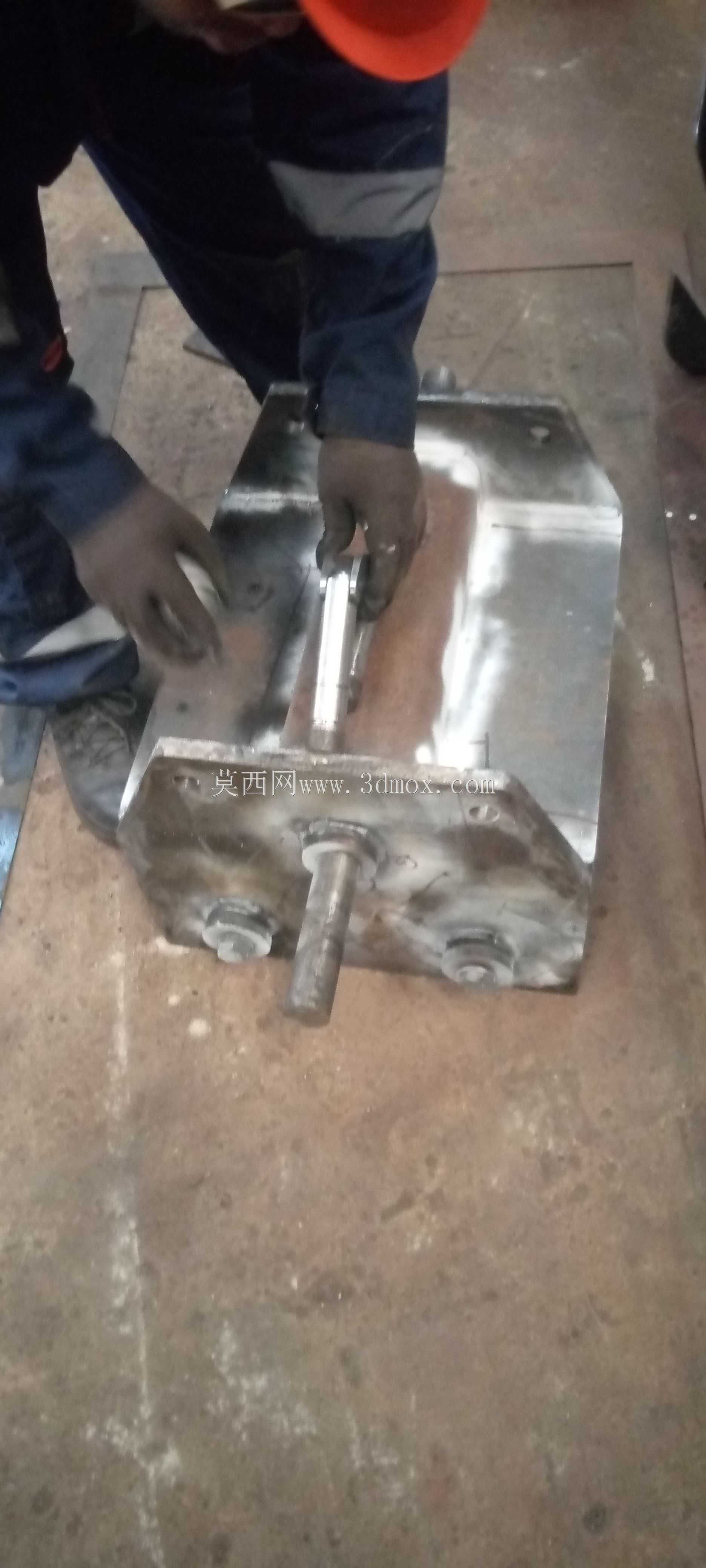

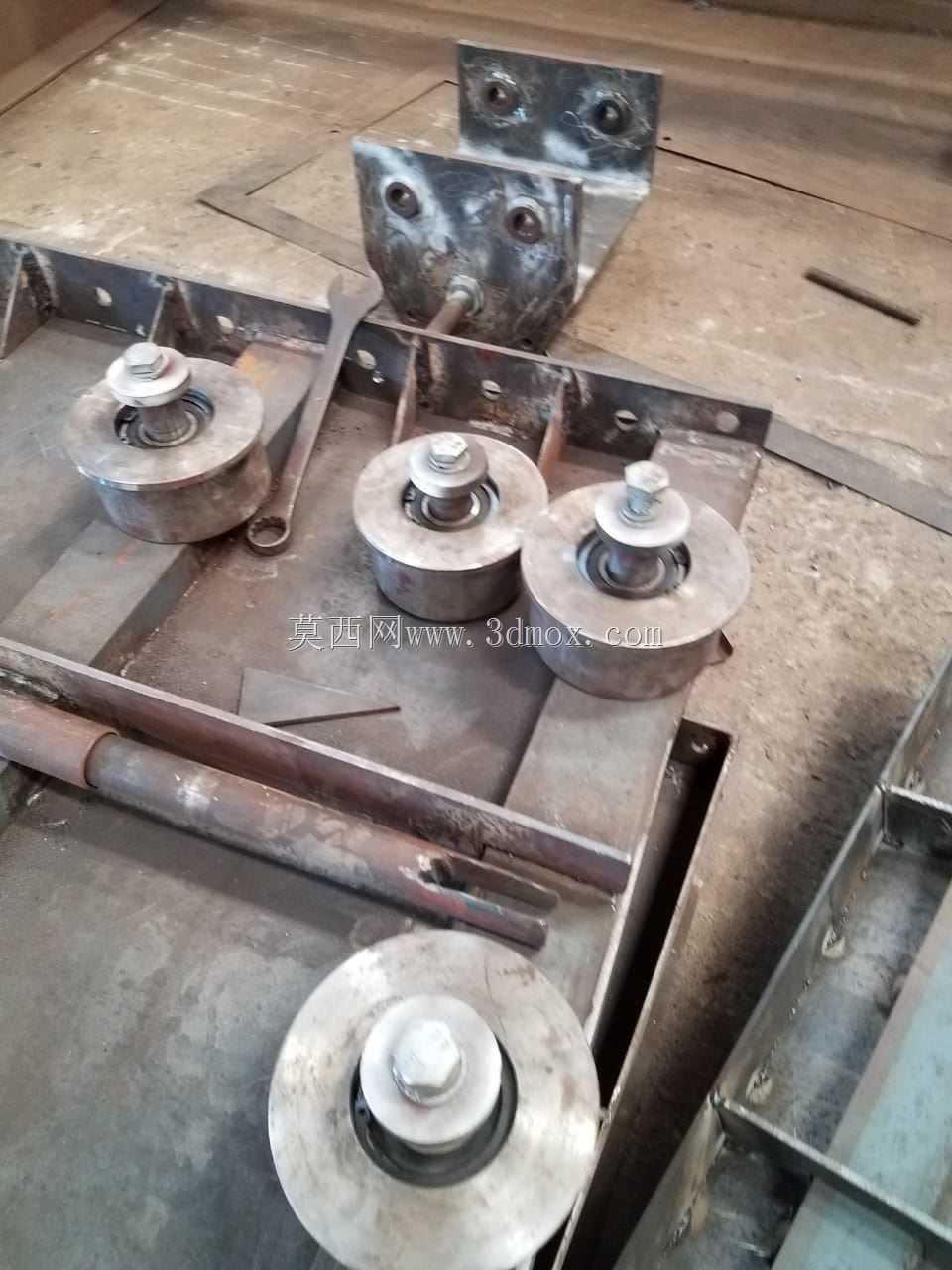

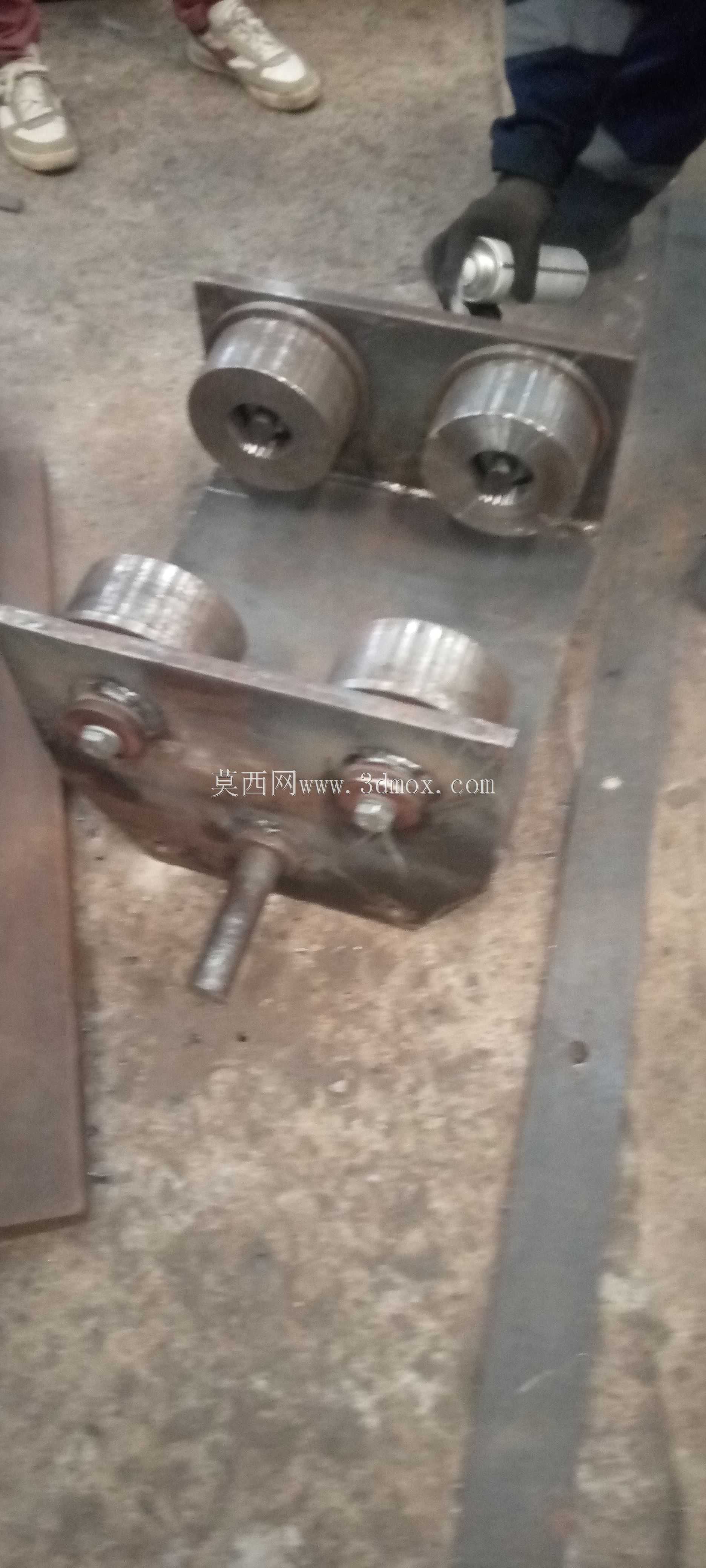

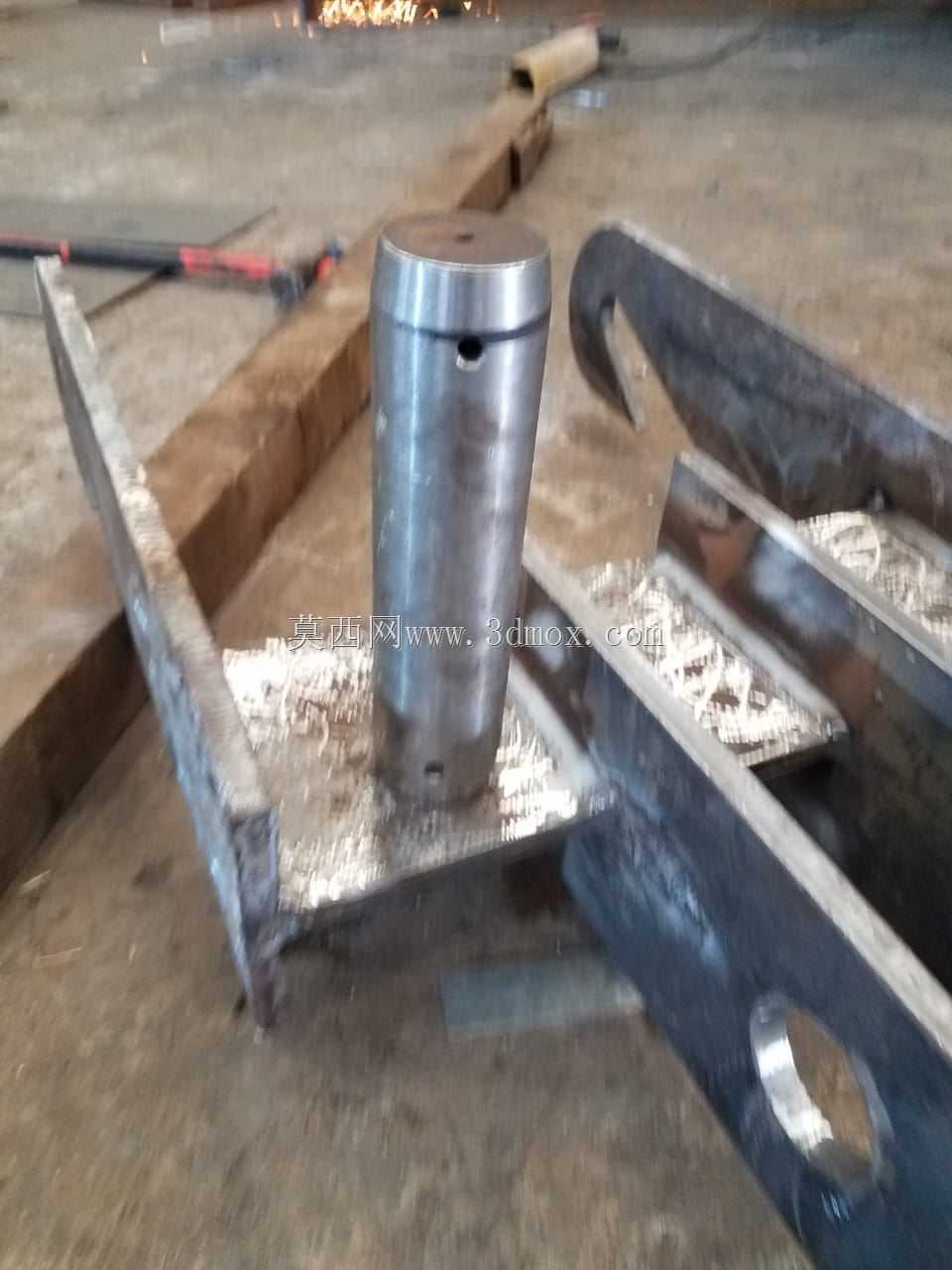

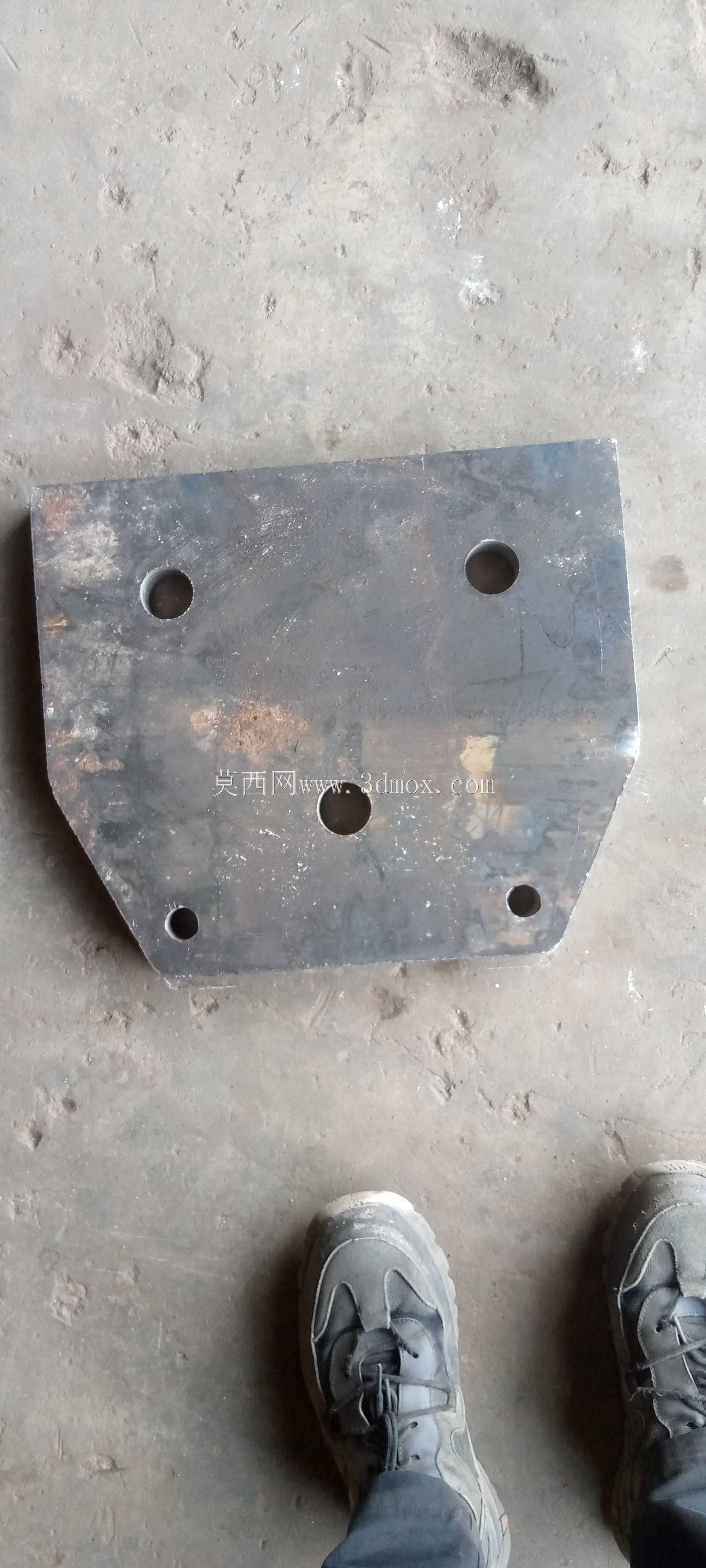

　　从结构布局来看，小车整体采用双侧墙板夹持的结构形式，两块高强度钢板作为主承载墙板，中间通过铰制孔螺栓连接定位，行走轮通过销轴固定在墙板上部，四个行走轮两两对称分布在轨道两侧，轮面采用圆弧面设计，与工字钢轨道的上翼缘斜面贴合，受力时能保证接触应力均匀分布，避免局部应力集中导致的轮面压溃。墙板下部预留了葫芦挂接轴的安装位，挂接轴采用阶梯轴设计，轴端设置防脱挡板与开口销，能适配市面上绝大多数标准规格的环链葫芦上挂点，不需要额外加工转接件就能完成葫芦装配。考虑到单轨线路经常会遇到轨道拼接处的高度差、局部直线度偏差，行走轮组的销轴与墙板安装孔之间预留了0.5mm的间隙，允许单轮在小范围内自适应偏转，不会因为轨道的微小形位误差出现行走卡阻。

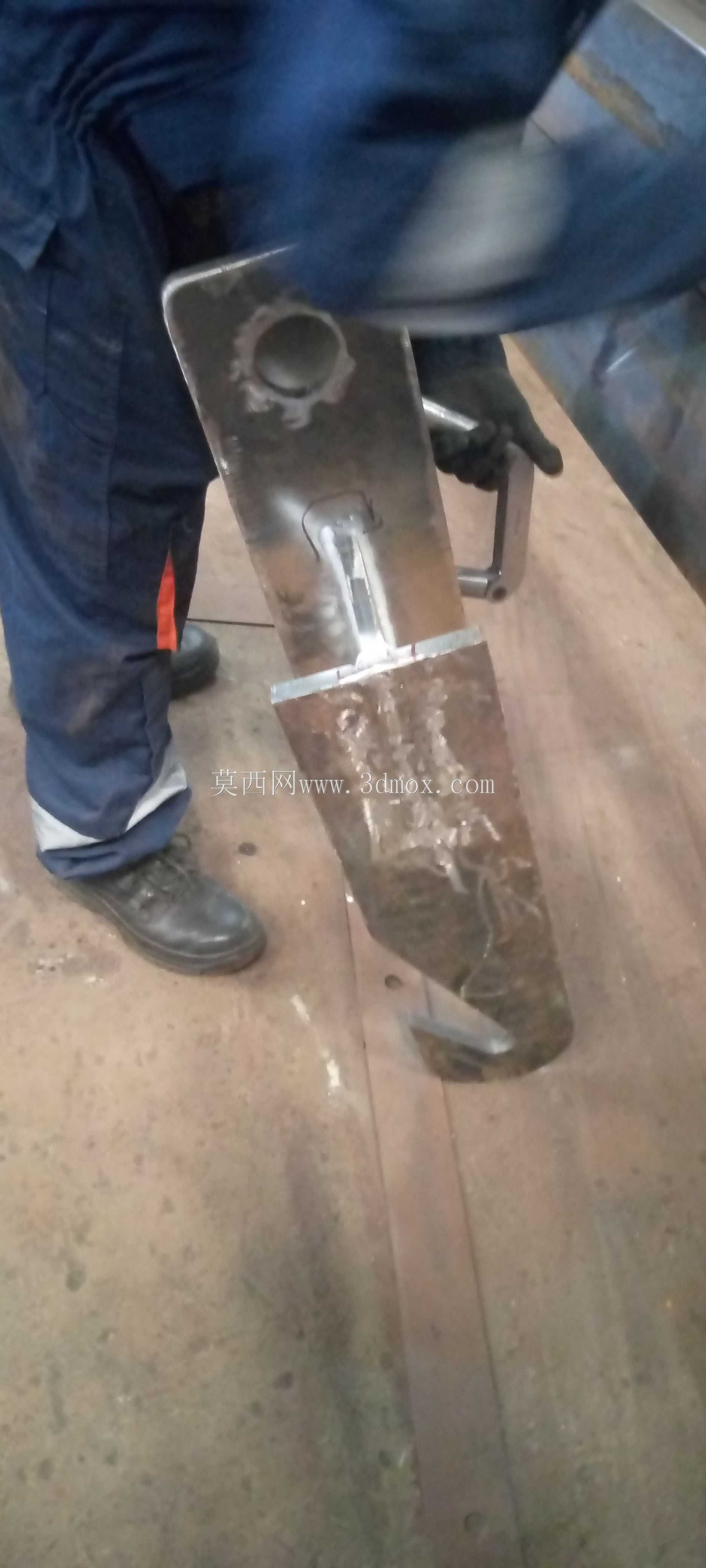

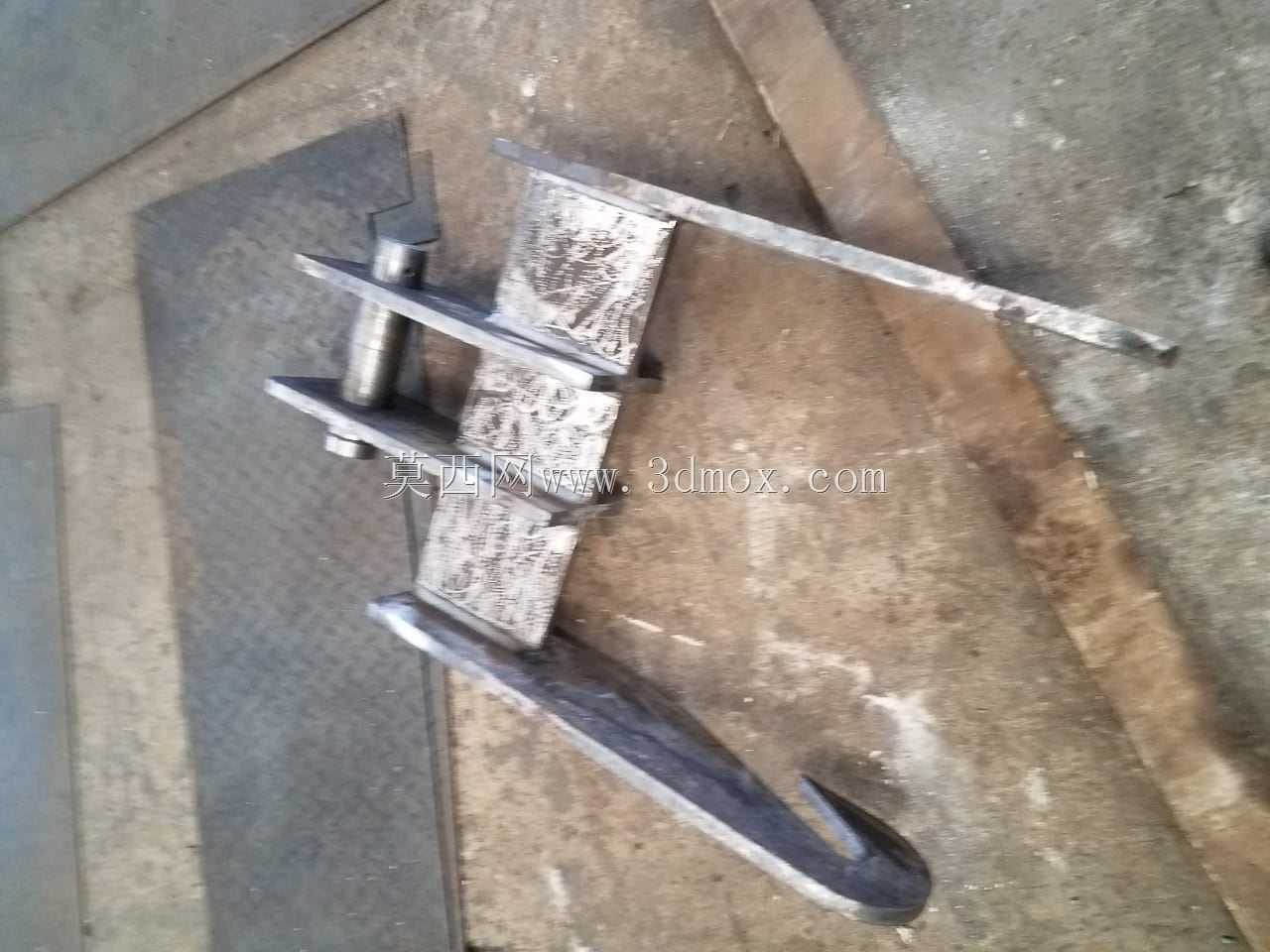

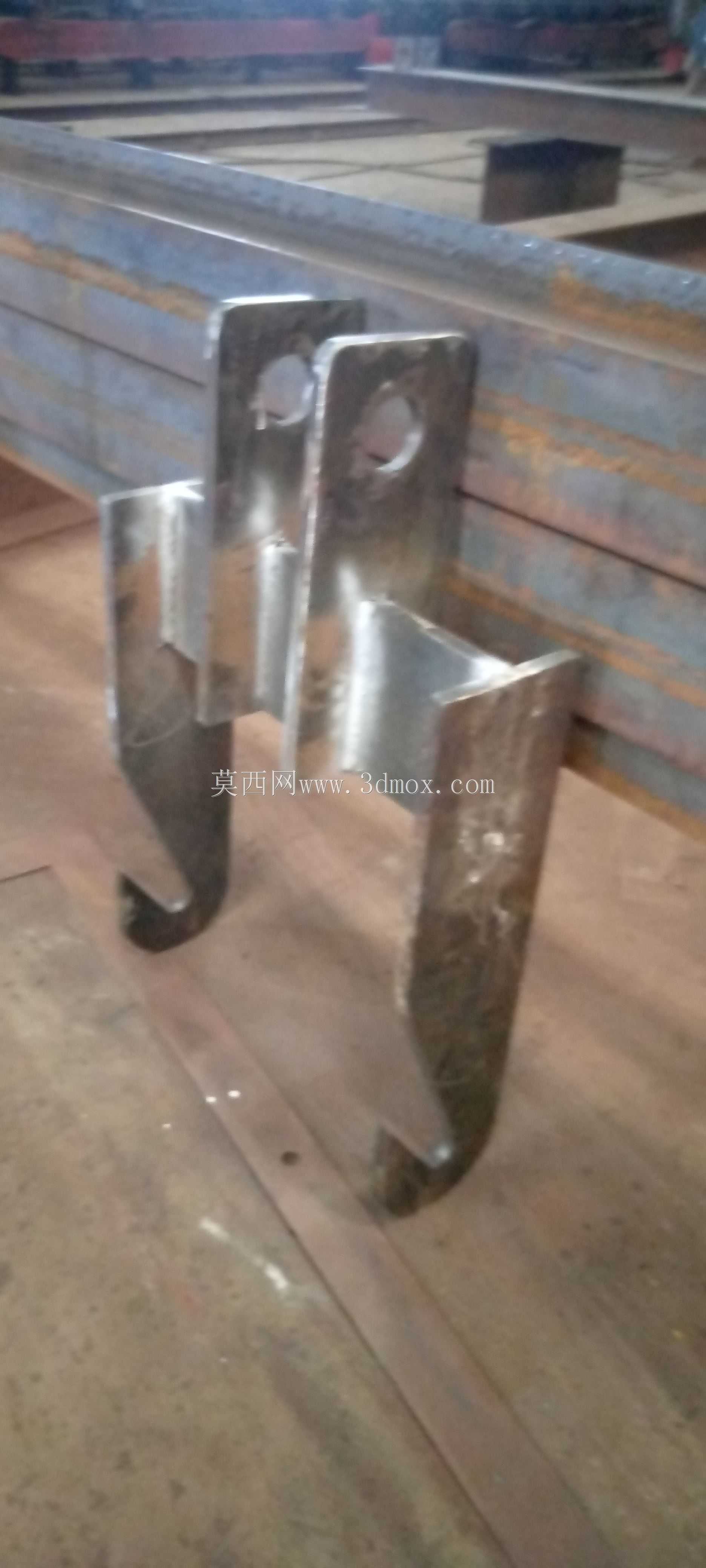

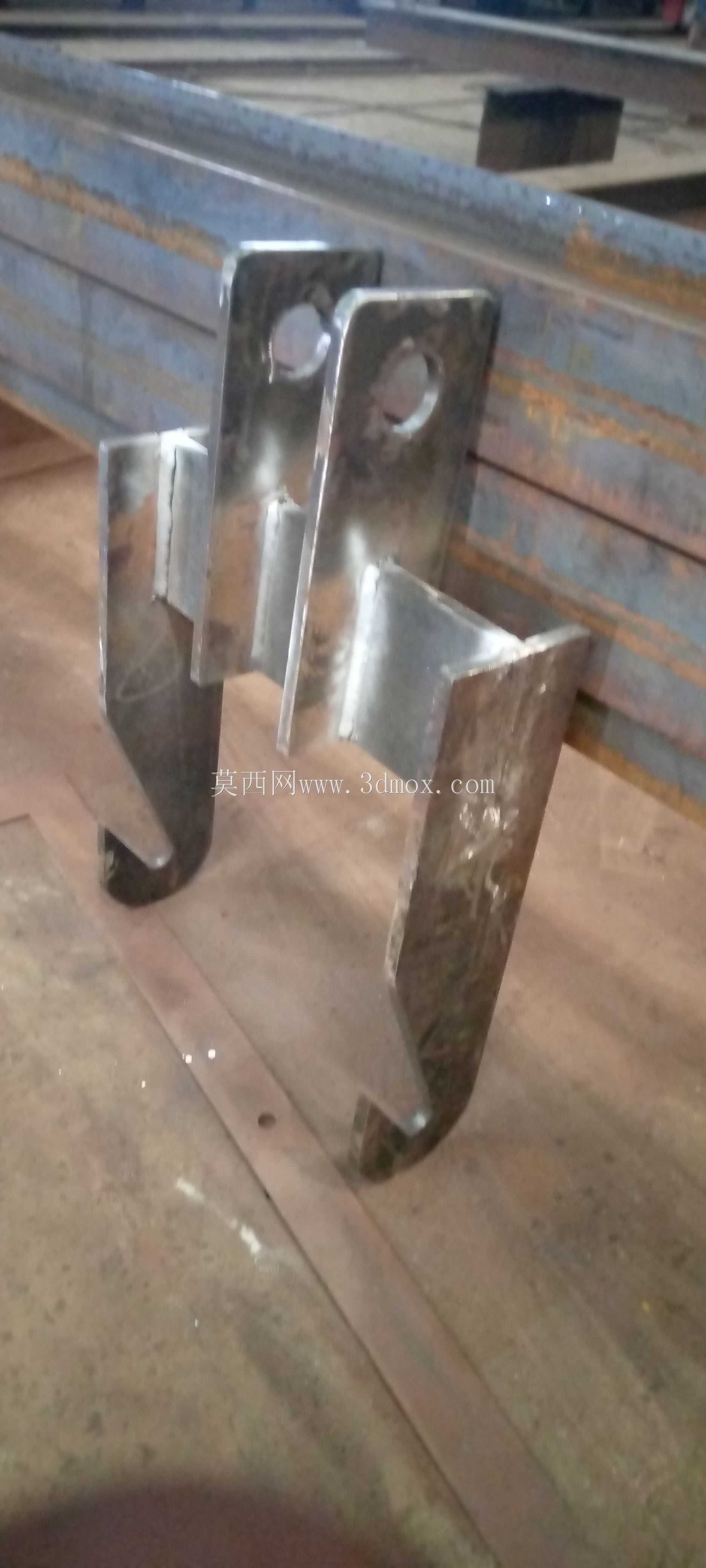

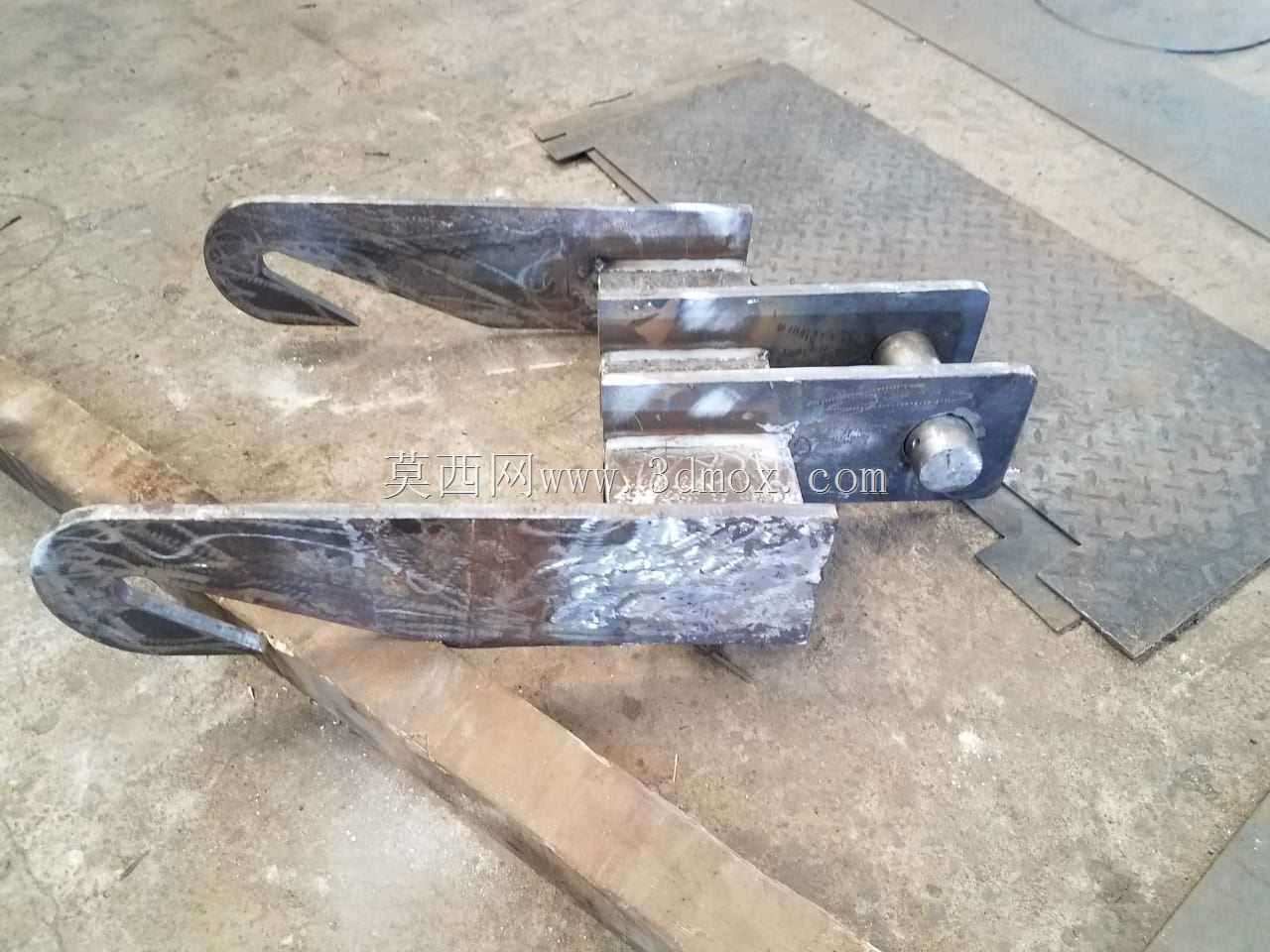

　　在手动牵引或者电动牵引的工况下，小车的牵引连接点设置在墙板下部的居中位置，牵引作用力的作用线与轨道中心线重合，避免偏载导致的单侧轮压过大。针对吊运作业的安全需求，小车两侧都设置了防脱挡块，挡块与轨道下翼缘的间隙控制在10mm以内，一旦出现行走轮意外脱出轨道的极端情况，挡块会卡在轨道翼缘下方，避免整机坠落，挡块采用螺栓固定的可拆卸结构，后期磨损后可以快速更换，不需要拆解整个小车主体。设计过程中对墙板的受力做了有限元校核，在6吨额定载荷下，墙板最大应力出现在挂接轴的安装孔位置，应力值远低于材料的屈服强度，安全系数达到3倍以上，行走轮的轮压计算也按照最偏载工况做了验证，单轮最大轮压不超过轨道的允许承载值，不会对现有轨道造成额外损伤。

　　从安装边界来看，小车整体的高度尺寸控制在320mm以内，宽度尺寸根据适配的轨道规格可以在200mm到380mm之间调整，安装时不需要破坏原有轨道结构，只需要在轨道的端部装入小车，调整好轮缘间隙后锁紧连接螺栓，再挂装葫芦就能投入使用，对于已建成厂房的后期吊运点位增设十分友好，不需要大规模改造厂房结构。在实际使用场景里，这类单轨小车既可以用于机加工车间的工件跨工位转运，把毛坯件从下料区吊运到机床工位，加工完成后再吊运到质检区；也可以用于仓储区的重型货物上下架，配合电动葫芦能大幅降低人工搬运的劳动强度；在设备维护场景里，还可以沿着单轨把拆卸下来的重型零部件吊运到检修区域，不需要临时架设吊装支架。小车的润滑点都设置在便于操作的位置，行走轮的销轴处预留了注油孔，日常维护时只需要定期注入润滑脂就能保证行走顺畅，整体结构没有易损的复杂传动部件，后期维护成本极低。针对不同的载重需求，小车的墙板厚度、行走轮直径都可以对应调整，这款6吨规格的产品在结构上做了通用化设计，很多零部件都能和同系列1吨、2吨、3吨规格的小车通用，能减少备件的储备种类。在轨道转弯的场景下，只要轨道的转弯半径满足小车的最小转弯半径要求，小车就能顺畅通过，不会出现卡轨情况，设计时已经按照最小1.5米的转弯半径做了运动干涉校核，墙板与轨道侧面的预留间隙足够通过常规曲率的弯轨。
