立式气动压力输送集成装置结构设计

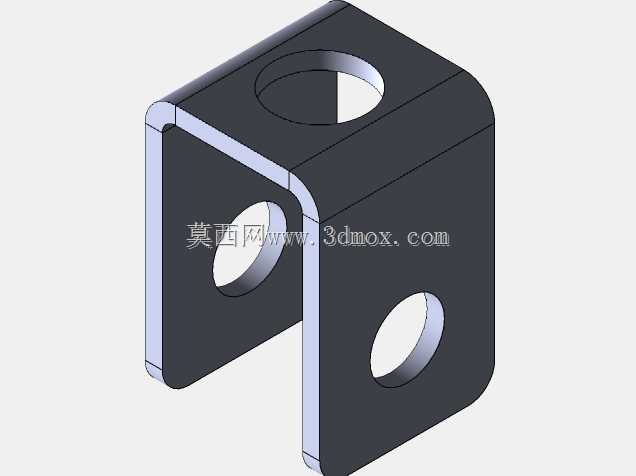

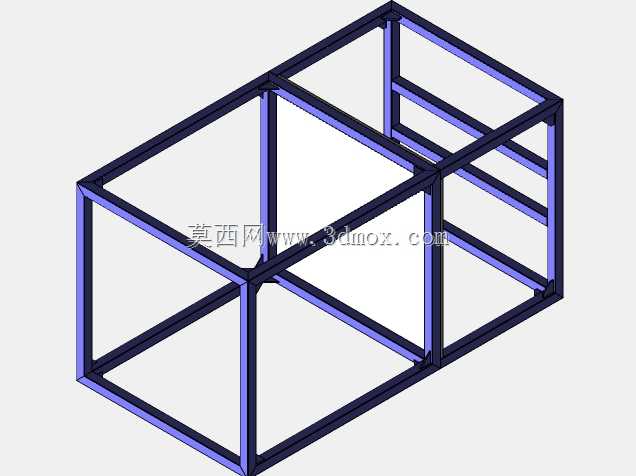

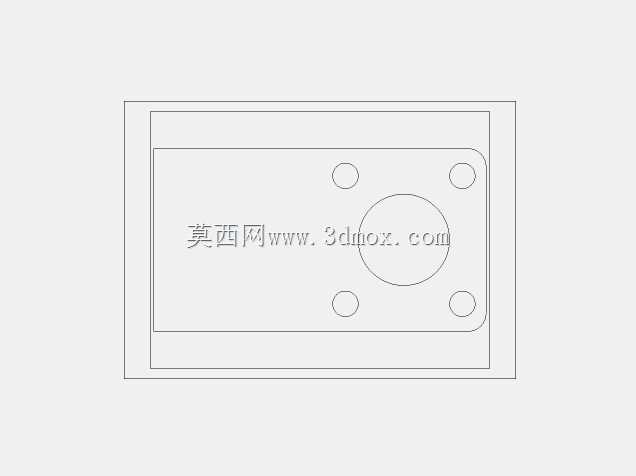

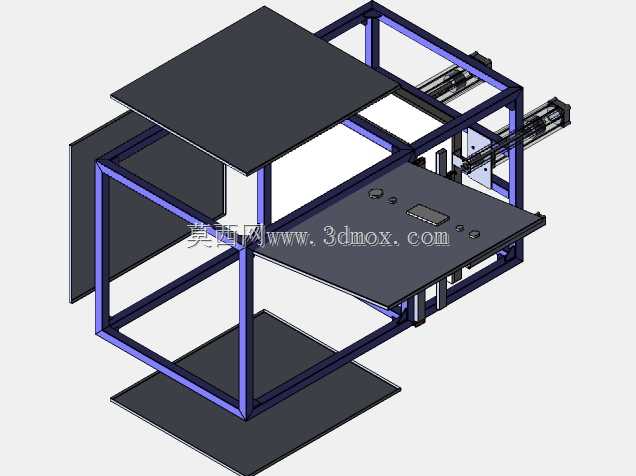

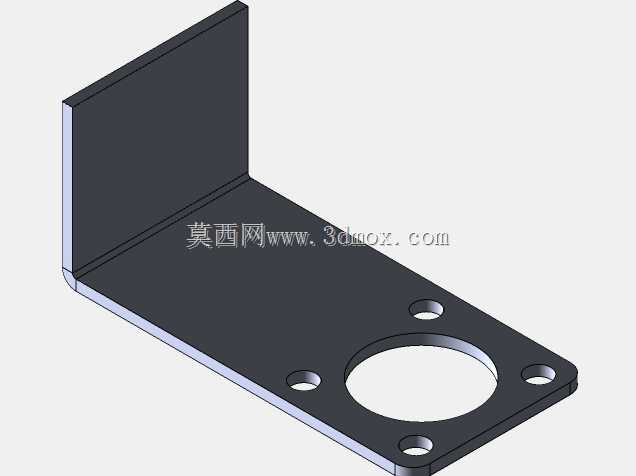

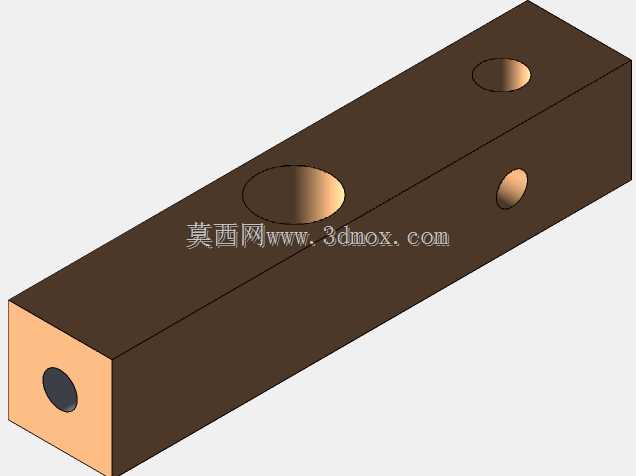

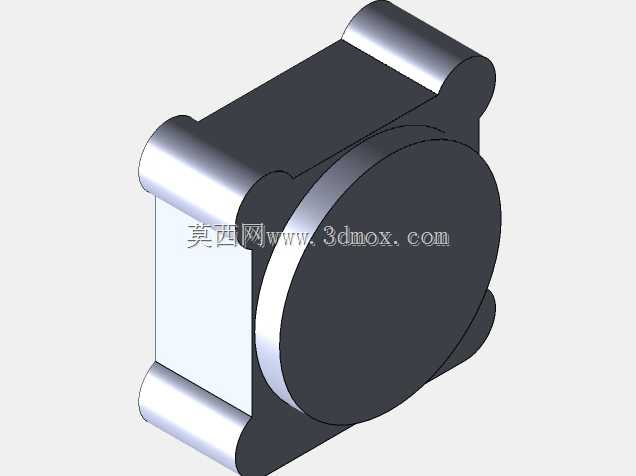

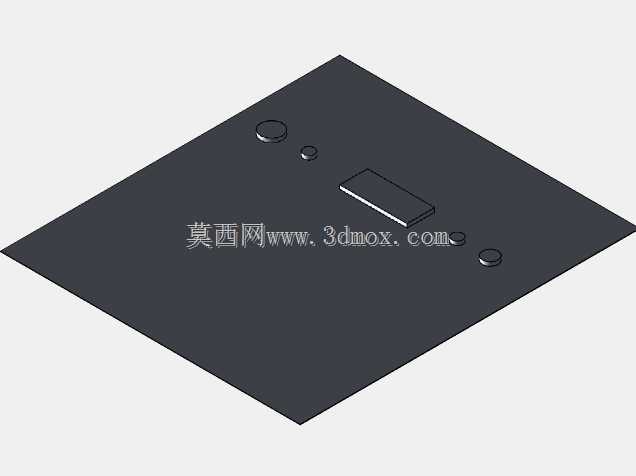

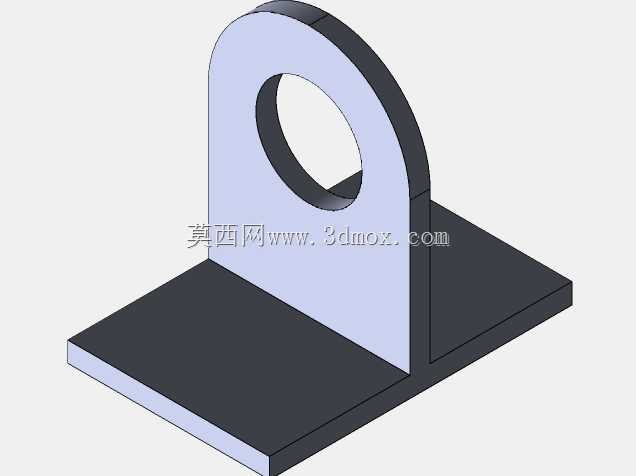

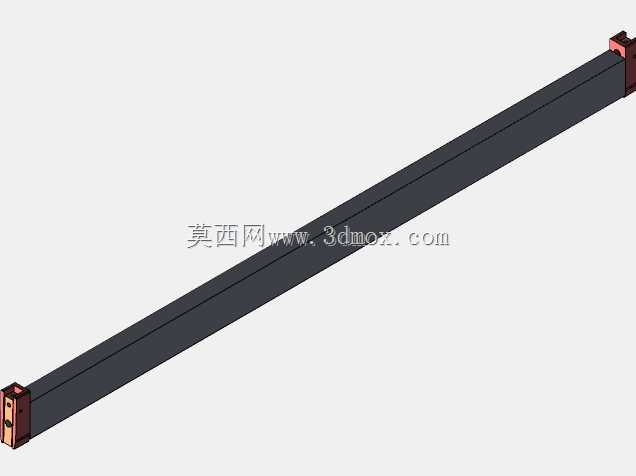

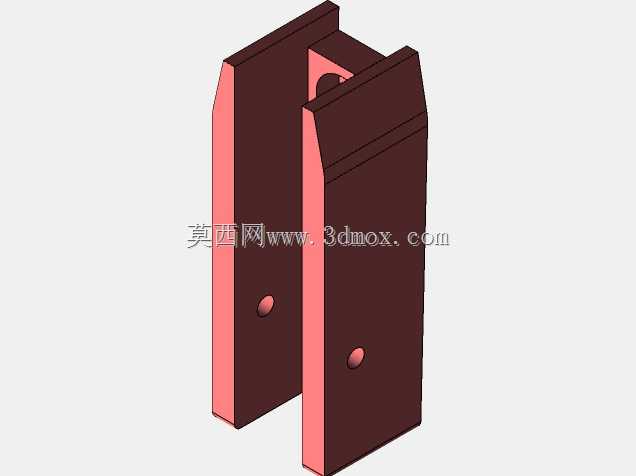

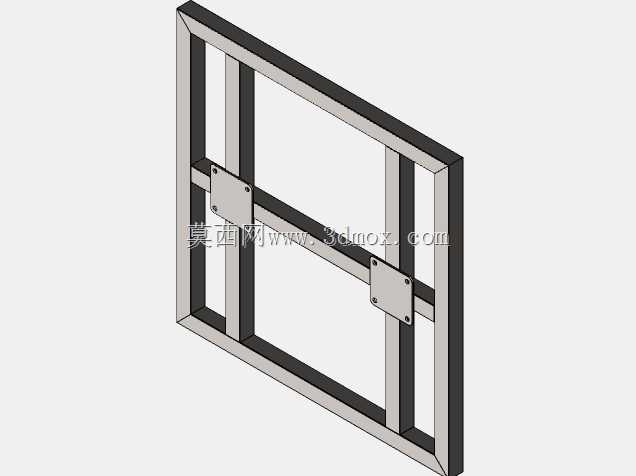

　　在中小型零部件浸渗密封、小型包装件压合定型的生产场景中，这类立式气动压力输送集成装置的应用十分普遍，不同于传统开式单点机械压力机的大吨位冲裁定位，它更适配小载荷、高频次、需要配套工件输送的工位需求，常见于汽配小零件孔隙密封补浸、软包装封边压合、小型电子元器件引脚压装这类对压装力精度要求不极端严苛，但对工位节拍、上下料便捷性有明确要求的生产线环节。从结构设计逻辑来看，这套装置采用方管焊接框架作为主体承载结构，框架的立柱与横梁选型充分考虑了气动执行元件的反冲载荷，上下两层固定平台分别承担顶部防护与底部工装安装的功能，中间活动压台通过直线导轨与框架立柱连接，避免压合过程中出现偏载卡顿的问题。

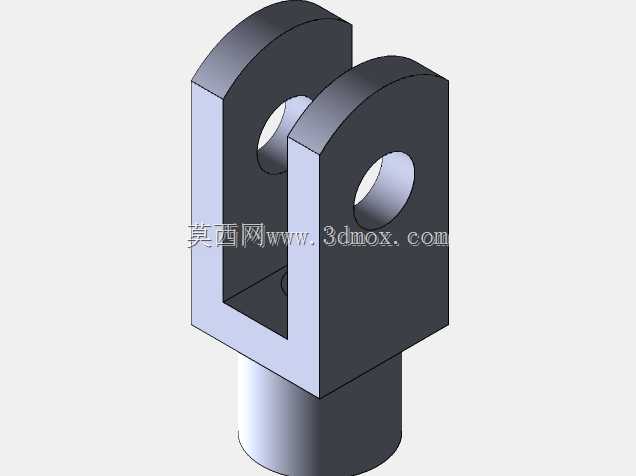

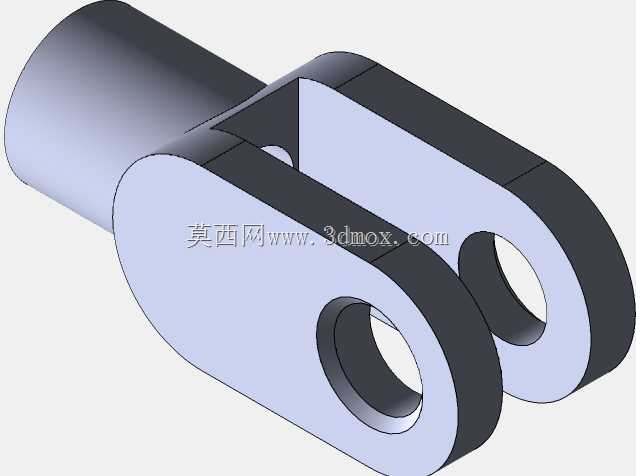

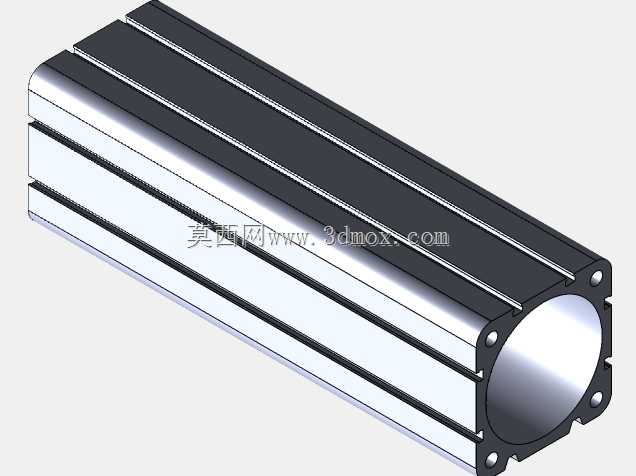

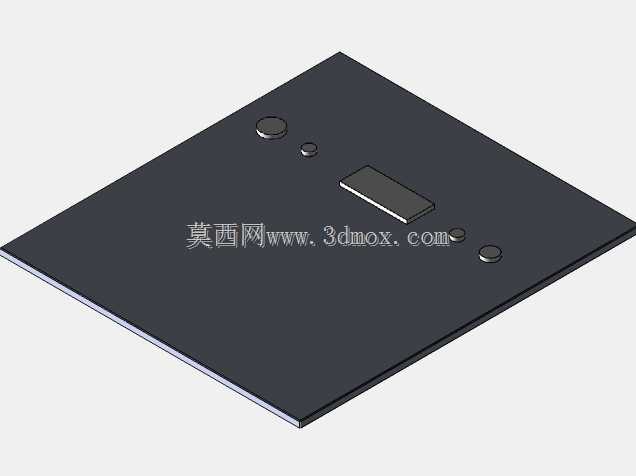

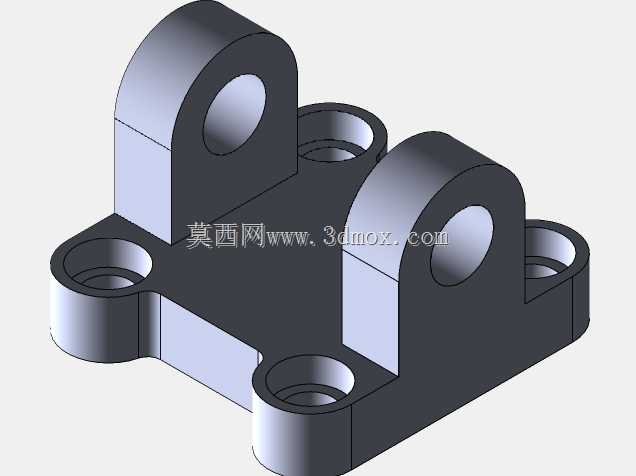

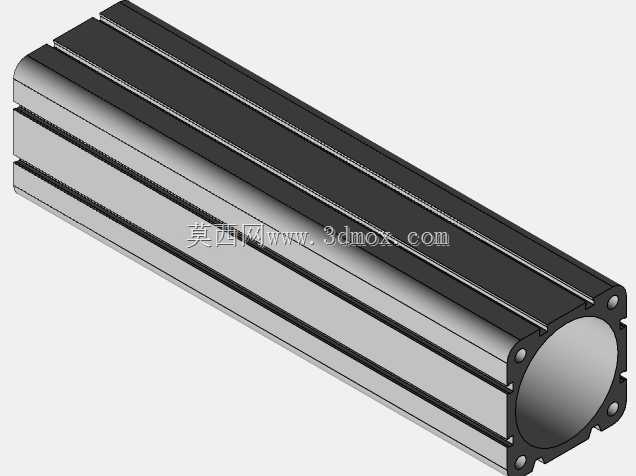

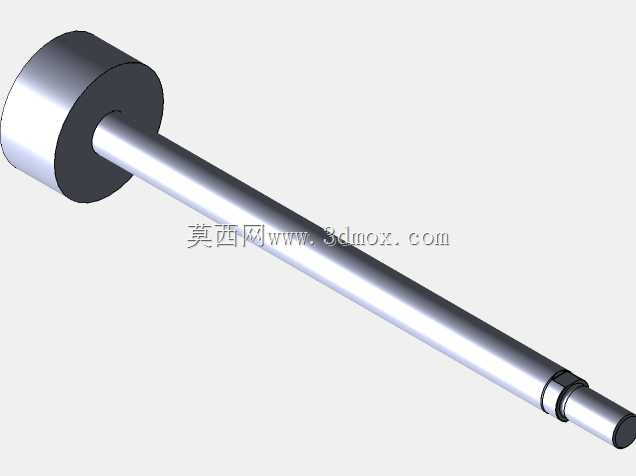

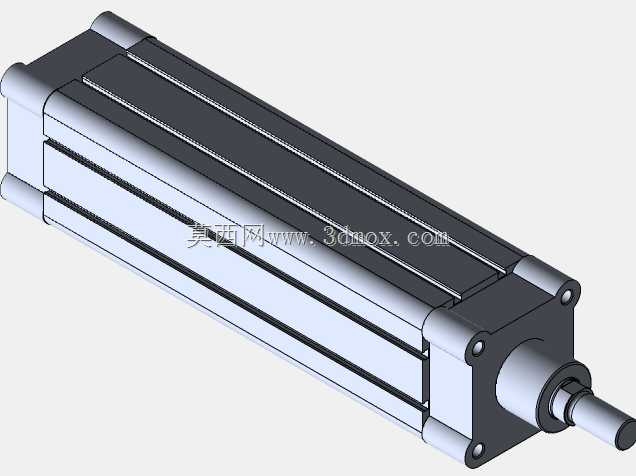

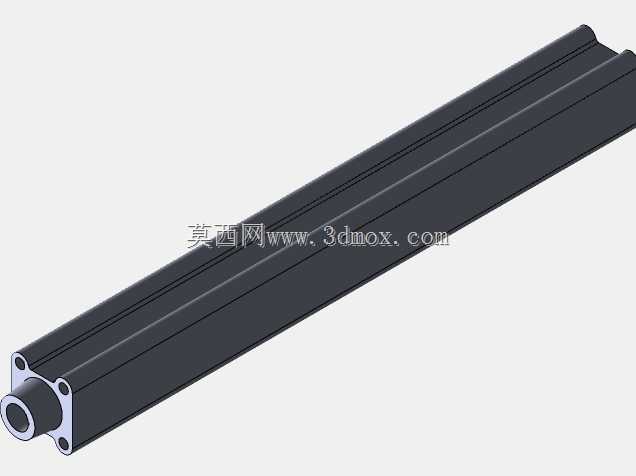

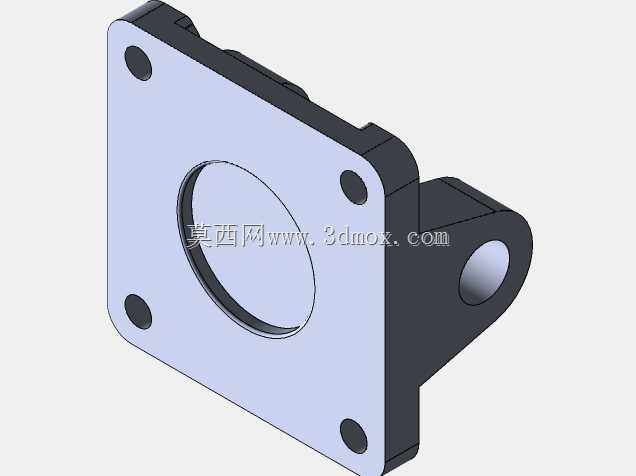

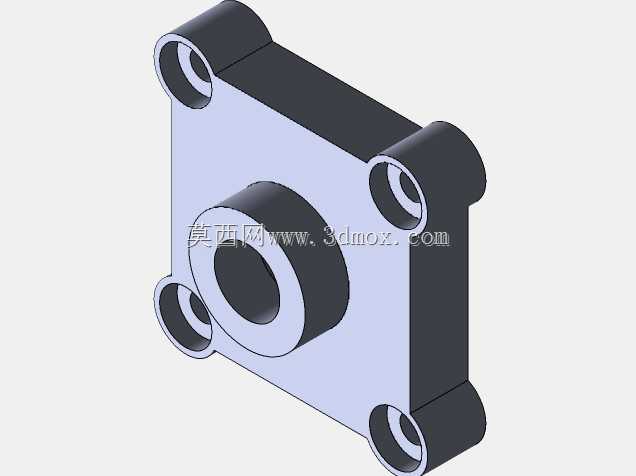

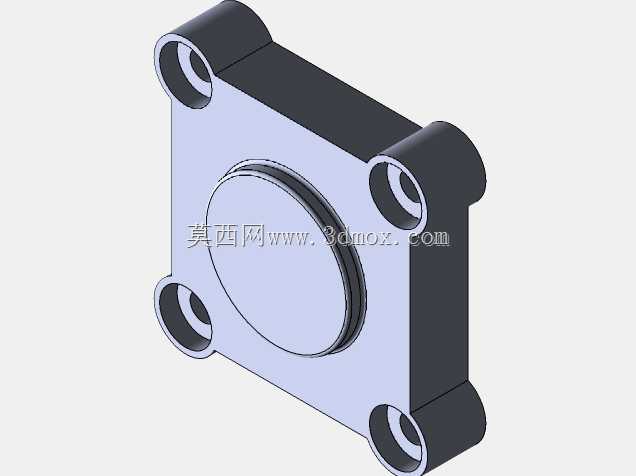

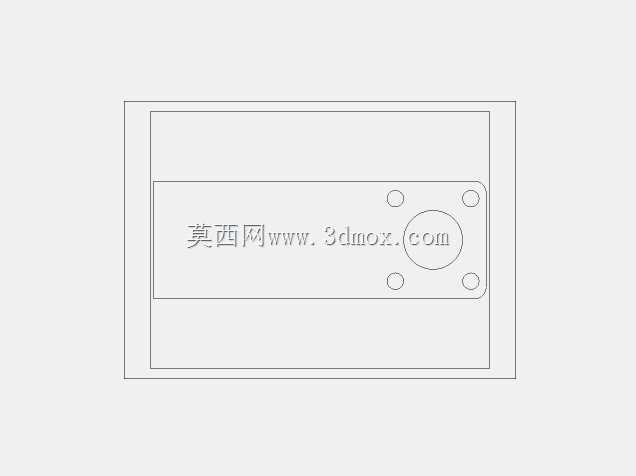

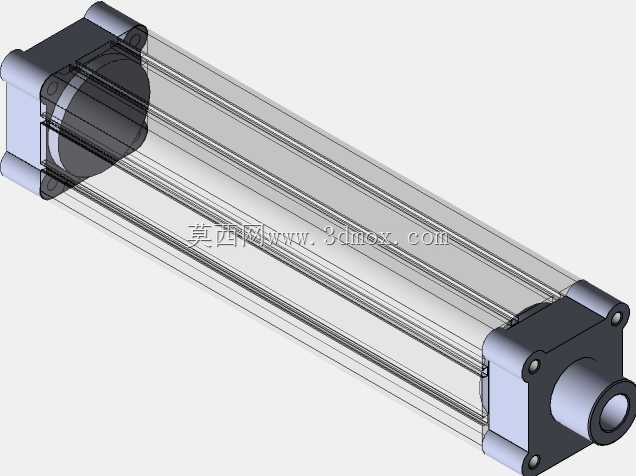

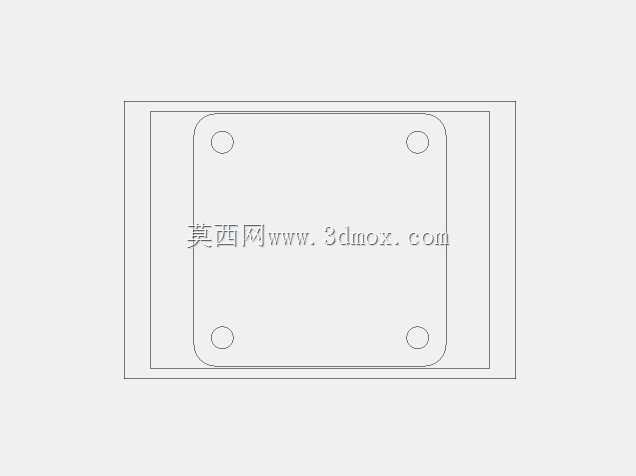

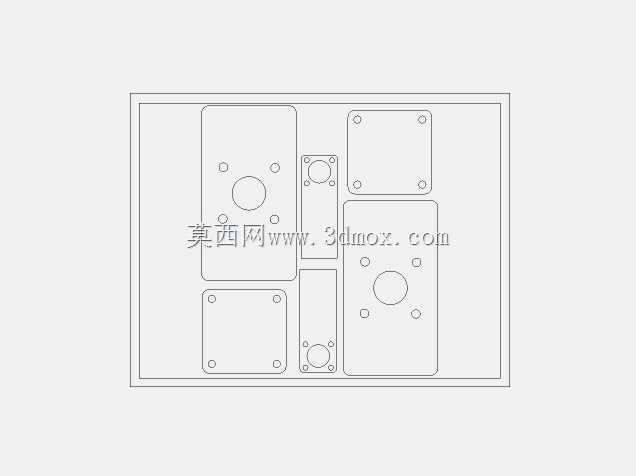

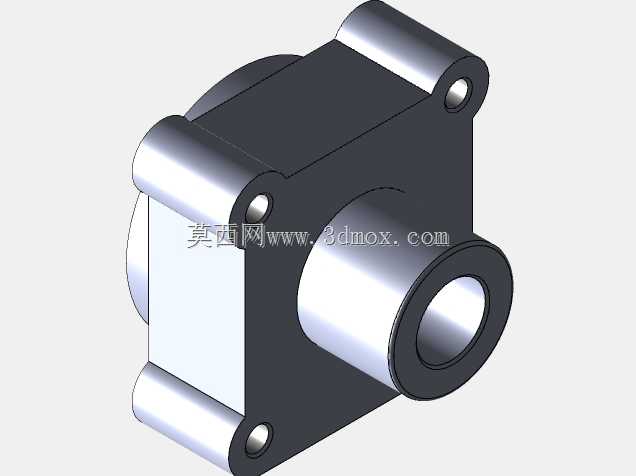

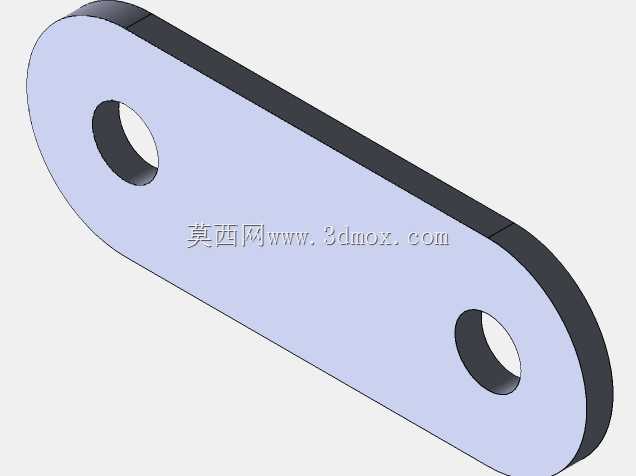

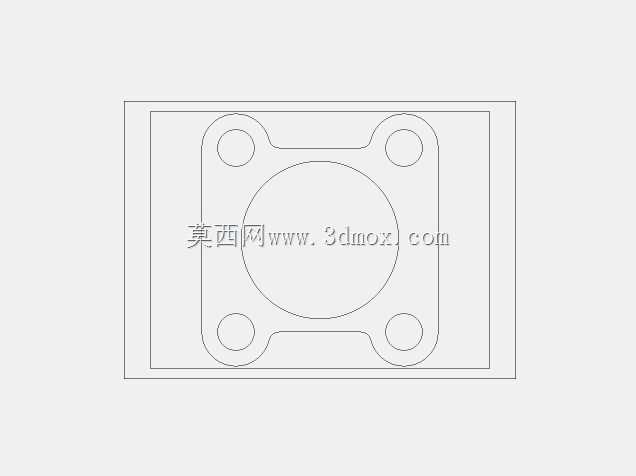

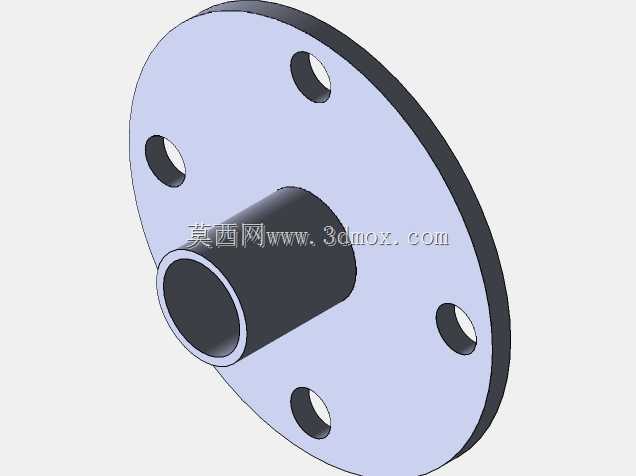

　　很多初次接触这类设备的设计者容易忽略气动回路的布局空间，这套结构在框架侧方预留了足够的气缸安装与气管走线空间，双气缸对称布置的方案能够保证压台下行过程中受力均匀，不会出现单缸驱动常见的压台倾斜问题，压台表面预留的标准螺纹孔位，可以根据不同的加工需求更换压头、定位工装，适配不同尺寸的工件加工需求。设备的输送模块集成在压台下方的工作层，采用平带输送结构，输送面与压装工位的定位块做了等高适配，工件通过输送线进入压装工位后，侧边的定位挡块会自动伸出完成工件定位，压装动作完成后挡块收回，工件顺着输送线流到下一个工位，不需要人工手动上下料，能够有效降低操作人员的劳动强度，也能避免手动放料带来的压手安全风险。

　　从安装边界来看，这套设备的整体占地尺寸适配常规车间的标准工位布局，不需要做特殊的地基处理，框架底部预留的调节脚杯可以适应车间地面的不平整情况，设备总高度控制在常规车间作业的安全高度范围内，顶部不需要额外预留过多的吊装维护空间，日常维护只需要定期检查导轨润滑情况、气管接头密封性以及气缸的行程精度即可。在密封浸渗的应用场景下，这套设备的压台可以适配浸渗剂的压涂工装，通过恒定的气动压力保证浸渗剂充分渗入工件的微小孔隙中，相比手动压涂的方式，压力一致性更好，密封合格率能够得到有效提升；在包装压合场景下，更换带纹路的压头就可以完成软包装的封边压合作业，压合压力可以通过气源处理三联件的调压阀灵活调节，适配不同厚度包装材料的压合需求，不会因为压力过大压穿包装，也不会因为压力过小导致封边不牢固。设计过程中特意将气动控制元件的安装位置布置在设备侧方的防护板内侧，既能够避免生产过程中的碎屑、灰尘污染控制阀件，也方便维护人员快速调整压力参数、排查气路故障，设备的所有走线、走管都沿着框架型材的内侧布置，没有外露的管线，既美观也能够避免生产过程中工件剐蹭管线造成的故障停机。压台的行程设计充分考虑了不同高度工件的适配需求，气缸的行程余量预留了足够的工装安装空间，不需要因为更换小尺寸工装就调整气缸的安装位置，只需要更换对应的压头和定位块就可以快速切换生产品类，非常适配多品种小批量的生产加工场景。

　　框架的焊接结构做了去应力处理，避免长期承受压装反力出现框架变形的问题，所有和运动部件连接的安装面都做了铣平加工，保证导轨、气缸的安装平面度，减少运动过程中的卡顿和磨损，延长设备的整体使用寿命。输送模块的驱动电机布置在输送线的端部，和框架主体采用螺栓连接，后期如果需要更换输送带宽或者调整输送速度，只需要更换对应的驱动辊筒和电机参数即可，不需要对主体框架做改动，设备的模块化设计程度较高，能够根据不同用户的实际生产需求做快速的功能拓展，比如在输送线端部加装工件检测传感器、在压装工位加装压力检测元件，就可以实现压装过程的压力数据追溯，满足更高要求的生产质量管理需求。
