集成式液压动力控制中央阀组总成

　　在机床液压站、冶金辅助执行回路、小型压机动力包以及自动化夹紧工装中，分散布置的管路往往带来接头数量多、泄漏点难排查、压力损失叠加和维护空间紧张等问题。集成式液压中央单元正是围绕这些现场痛点展开，把压力建立、油液储存、过滤净化、方向分配和压力调节等功能收拢在同一装配边界内，使设计人员在布置整机时能够以一个相对完整的动力模块进行校核。

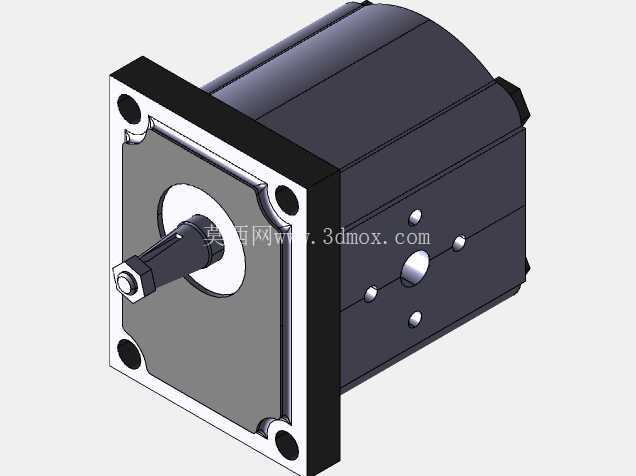

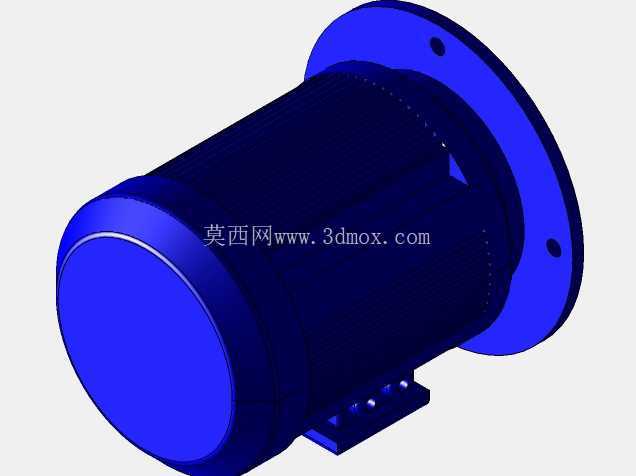

　　从实际用途看，该总成面向需要稳定压力油源的中低压执行系统。泵源输出的压力油进入阀组后，经分配通路送往油缸、马达或夹紧支路；回油则通过过滤器返回油箱，形成闭环循环。中央布置方式减少了跨设备长管路，尤其适合执行点集中、动作节拍明确、维修通道有限的设备。对于结构工程师而言，这种方案的价值不只在零件数量减少，更在于管路走向、安装基准和检修面可以在三维环境中提前确认，避免样机阶段因软管干涉、阀块朝向错误或滤芯抽拔空间不足而返工。

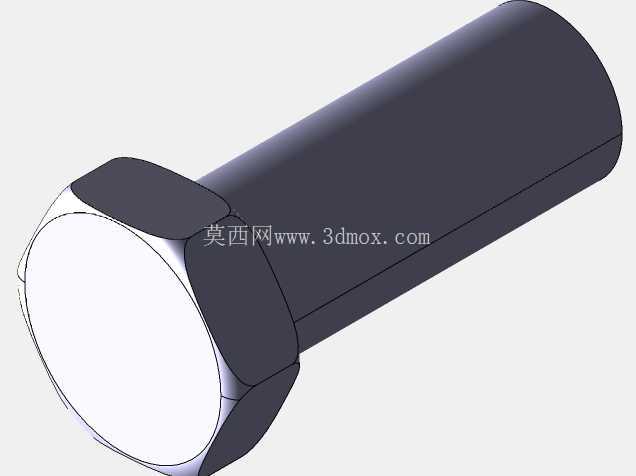

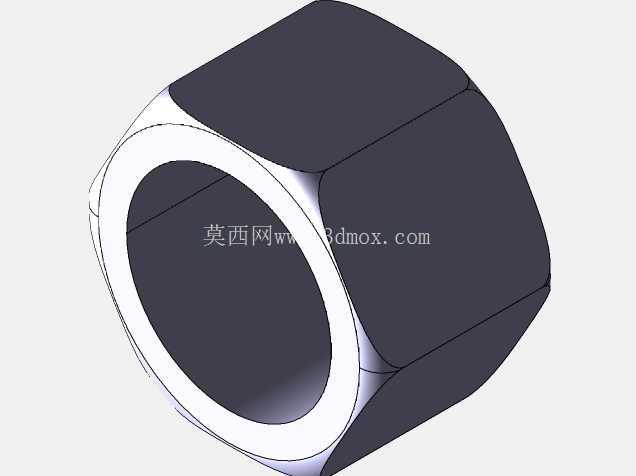

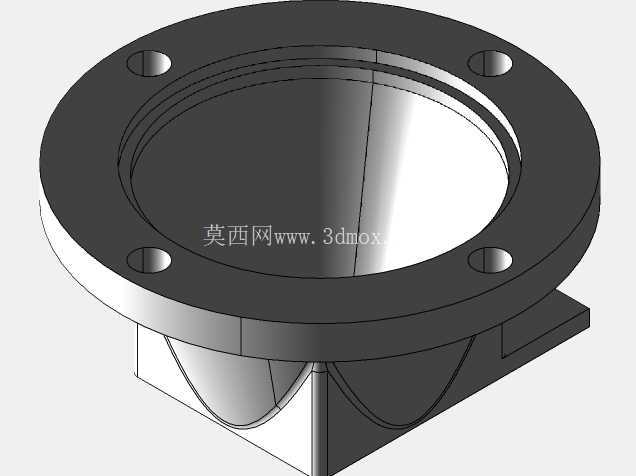

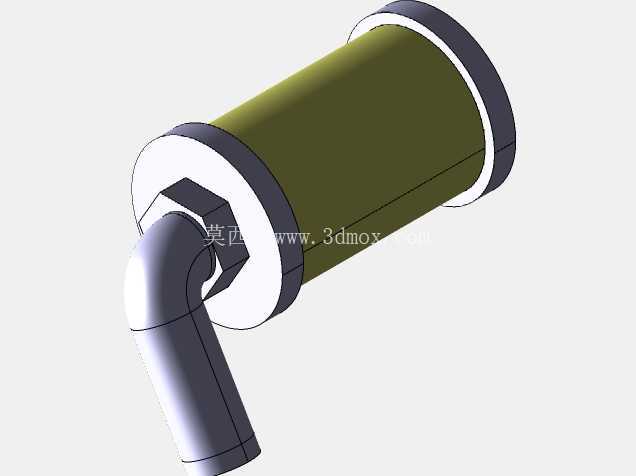

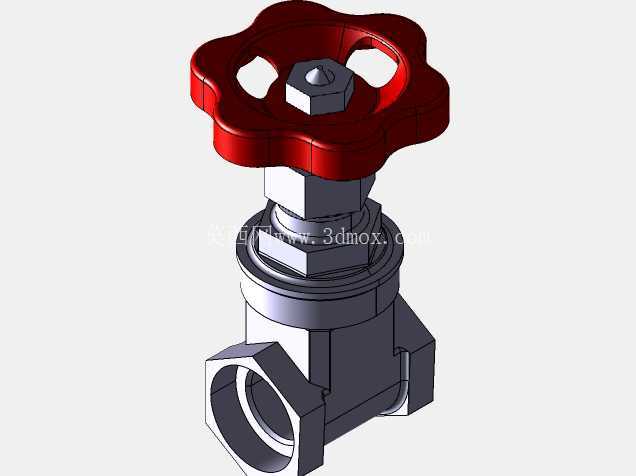

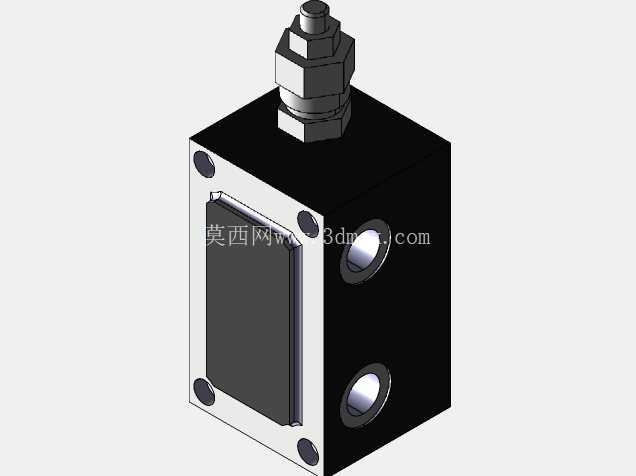

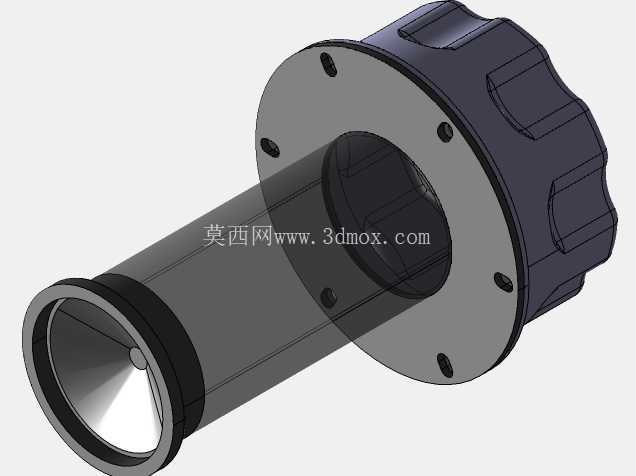

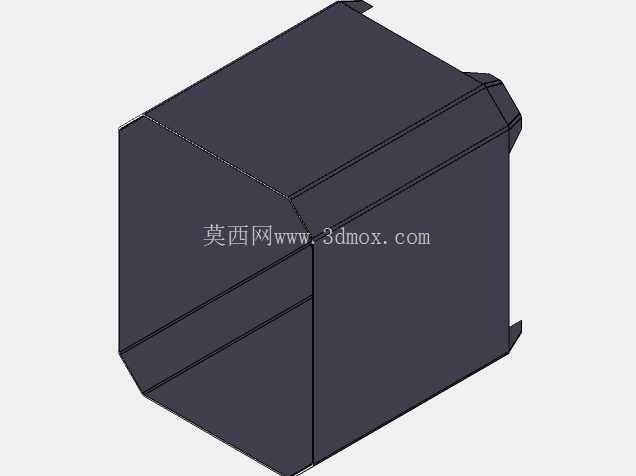

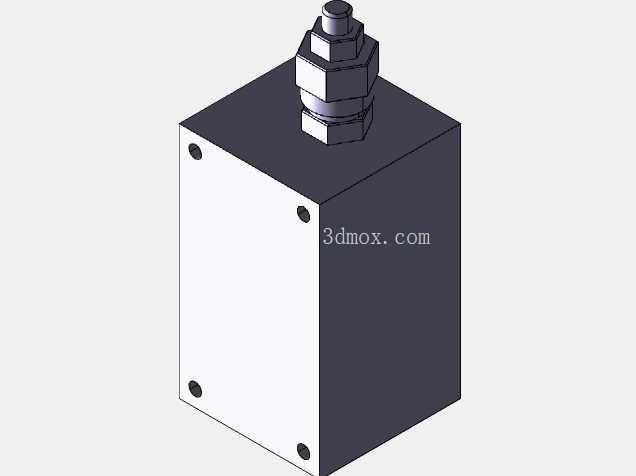

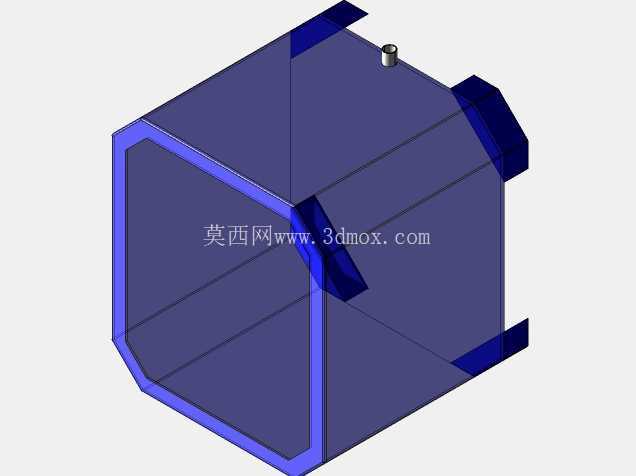

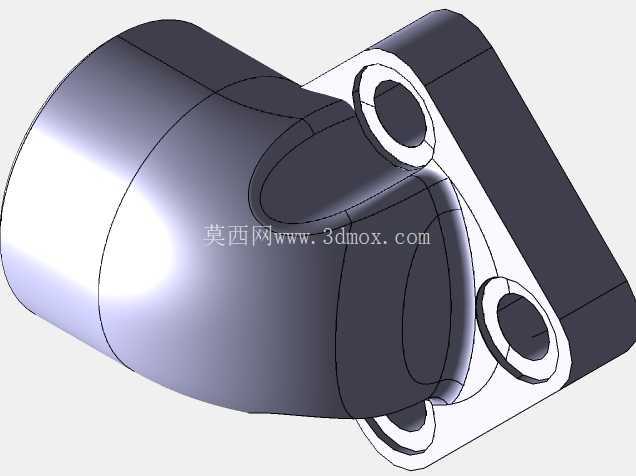

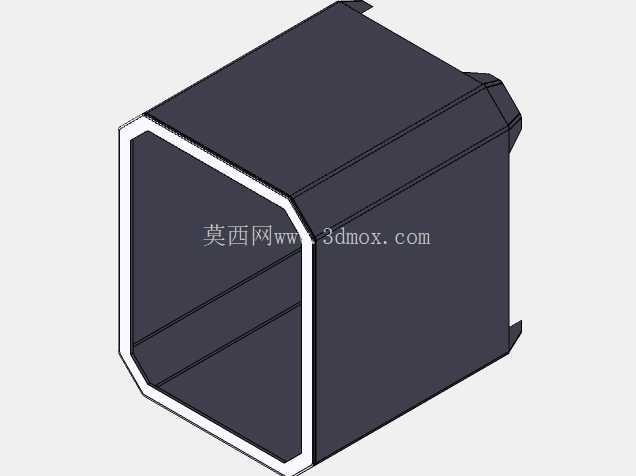

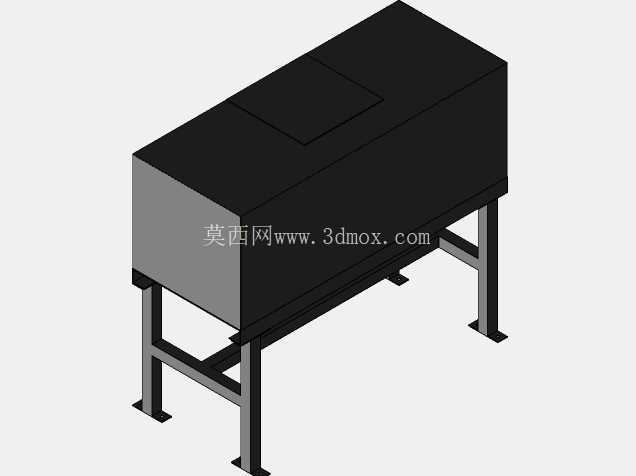

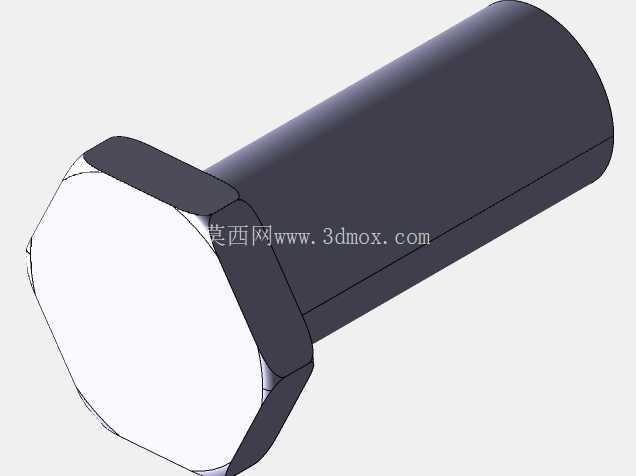

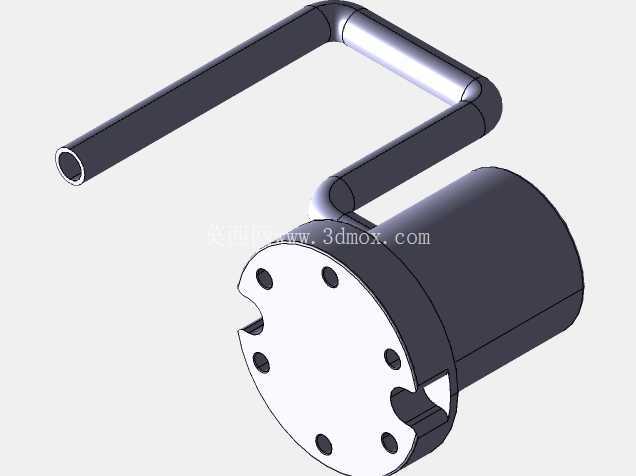

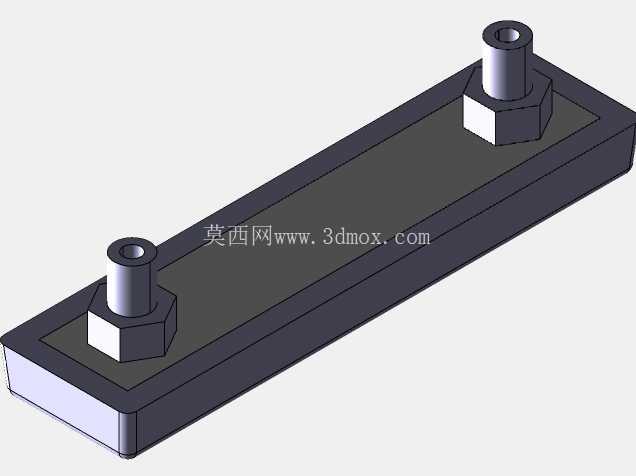

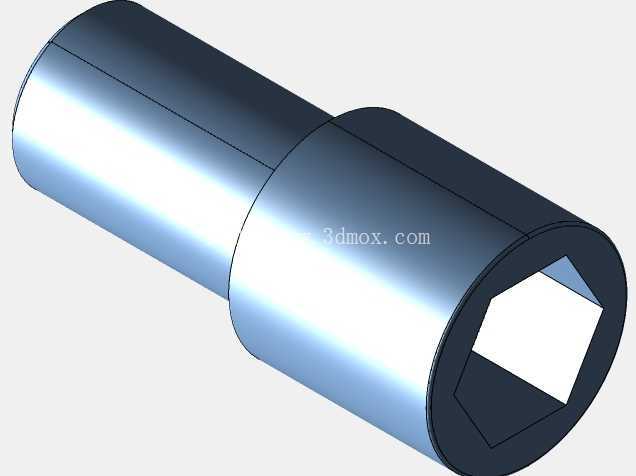

　　功能组织上，模型保留了液压系统常见的关键构成。油箱部分承担储油、散热和杂质沉降作用，外形边界需要兼顾容积与机架安装；过滤单元设置在回油或关键供油路径上，用于控制污染物颗粒，保护阀芯、密封件和泵内摩擦副；压力元件负责限定系统最高工作压力，防止过载冲击；分配器则把统一油源拆分为多个可控支路，便于不同执行机构按工序动作。各组件之间通过阀块、管接头和安装支架形成确定的空间关系，装配层级清晰，适合在方案评审时用于演示油液路径和拆装顺序。

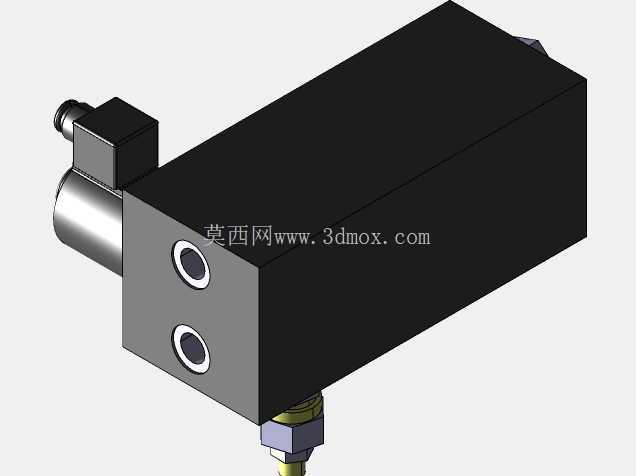

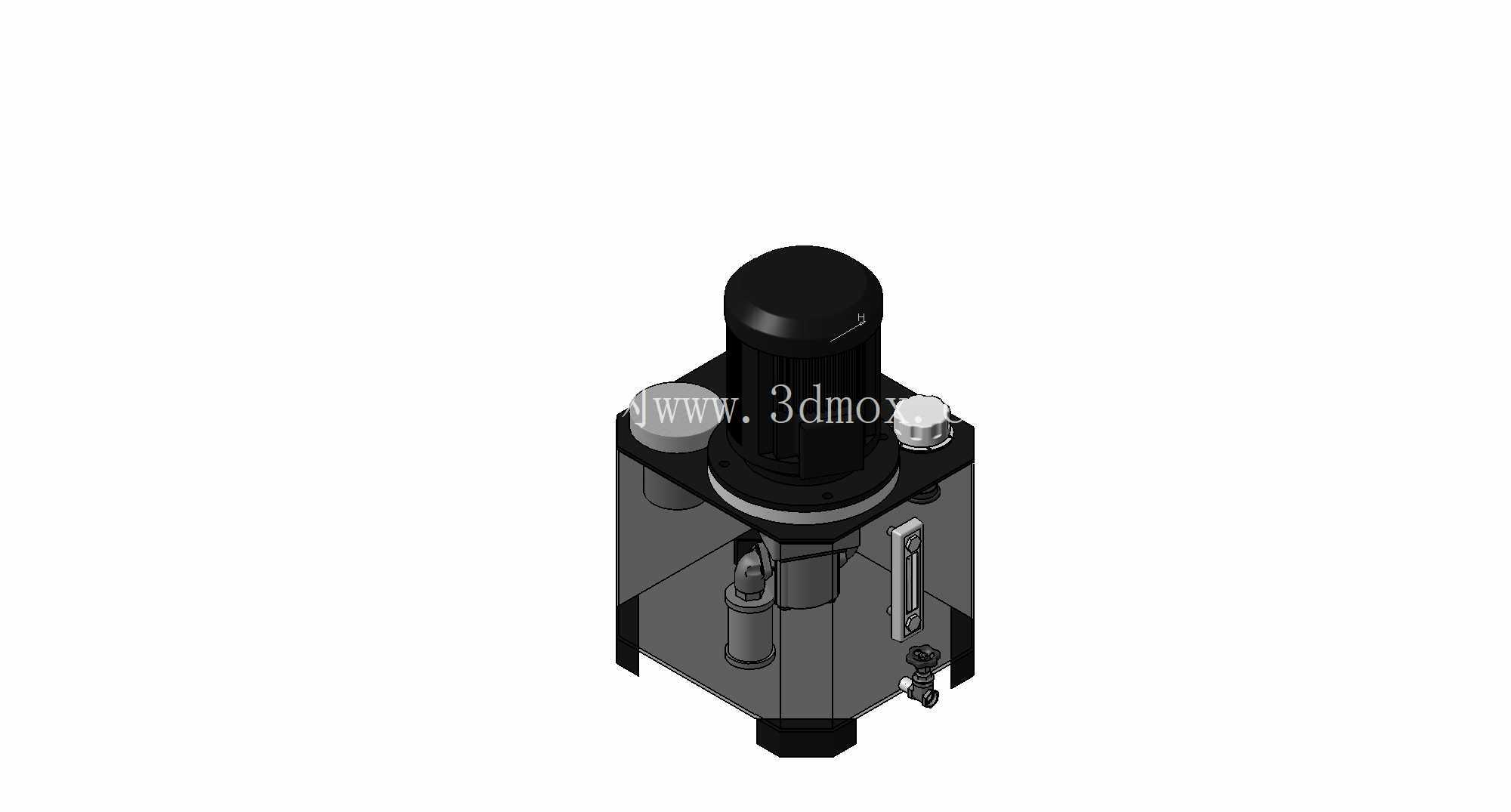

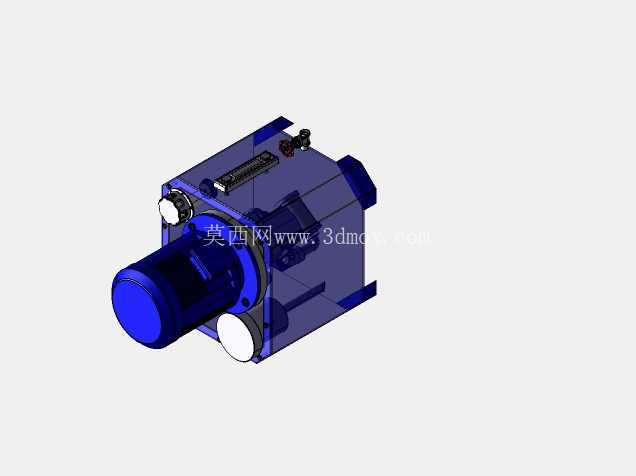

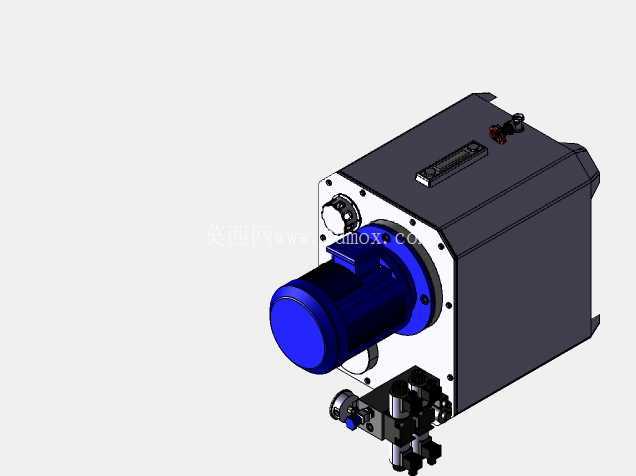

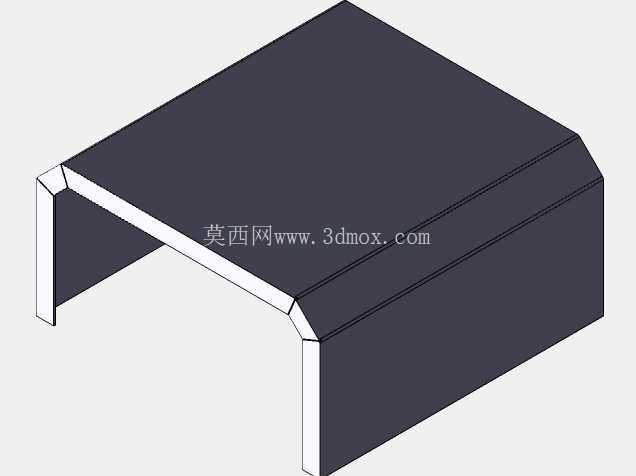

　　设计思路上，这类中央阀组并不追求单件外形复杂，而是强调接口一致性与维护可达性。油箱顶面通常作为泵、阀、过滤器和加注附件的集中安装面，既缩短吸油和回油连接，也让渗漏油液更容易回流观察。阀块布置时，需要把频繁操作的压力调节点放在工具可接近的位置，把滤芯更换方向留给检修侧，把电气与管路接口区分开，避免油污影响接线。模型中各元件的相对位置体现了这种工程逻辑：主体承载区、功能阀件区和外接管路区层次分明，支架与安装孔位围绕整机固定面展开。

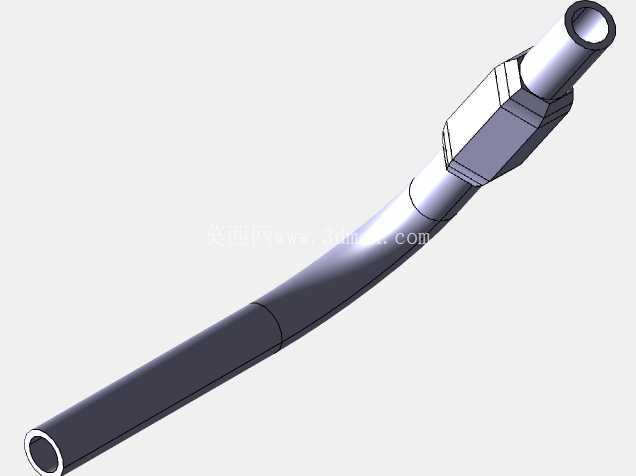

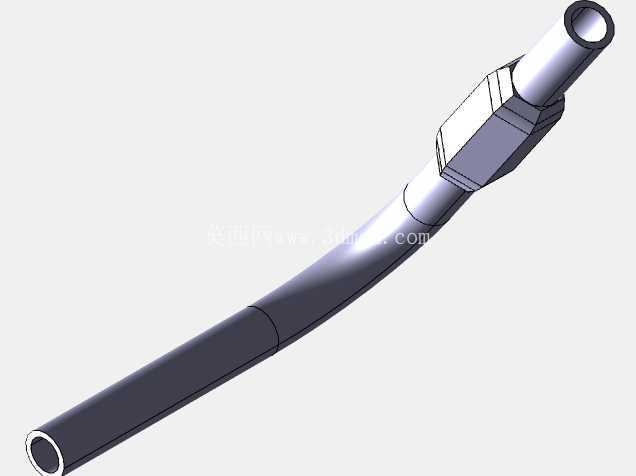

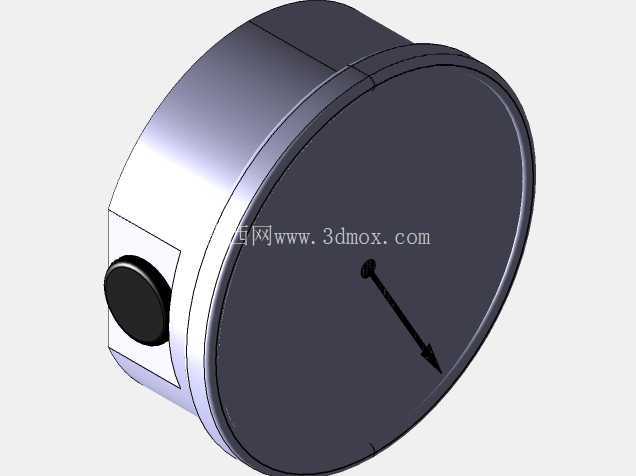

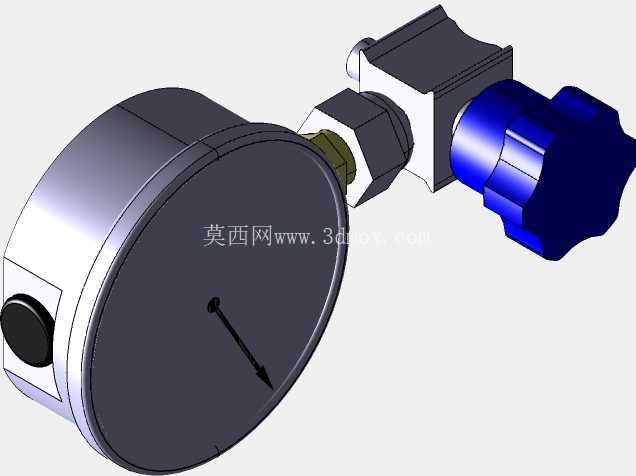

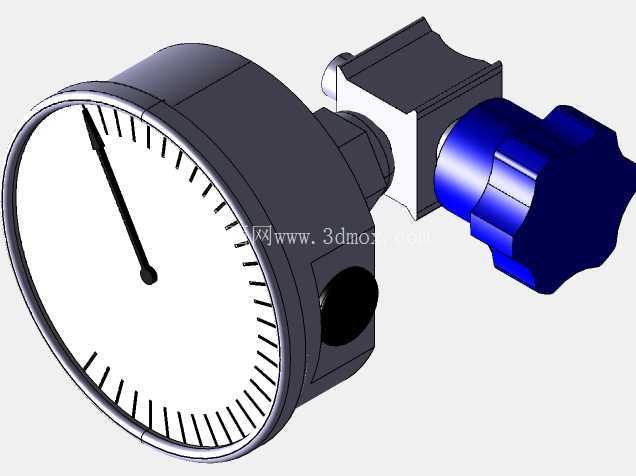

　　外形尺寸与安装边界是选型和建模时必须重点核对的内容。中央单元作为成套模块，其长宽高不仅包含阀体和油箱本体，还应计入手柄操作空间、滤芯拆卸行程、管接头旋装半径、油箱注油高度以及上方吊装或观察余量。若将模型直接放入机架，需在侧面预留软管最小弯曲半径，在过滤器端部预留滤芯抽出距离，在压力调节元件附近保留压力表或测压接头连接位置。底部安装面应保持平整，支撑点尽量靠近油箱加强筋或框架梁，避免满油状态下因局部刚度不足产生变形。

　　从三维建模角度看，装配时可先固定油箱与主支架，再叠加阀块、过滤组件和分配油路，最后处理外部接头与操作件。这样既能保证安装基准稳定，也便于检查不同支路的空间层次。对于需要进行布管设计的人员，该模型可作为液压站总体布置的核心参考：围绕中央单元确定泵源距离、执行机构方向和维护通道，再向整机框架延伸管路，能够明显降低后期干涉概率。整体结构强调功能集成、路径紧凑和现场可维护性，适用于液压动力系统方案设计、设备布局校核以及阀组装配演示。
