手动台式压力加工设备结构设计

这款手动压力设备的三维结构，完全围绕小批量五金加工、装配工位的实际作业需求搭建，没有冗余的装饰性结构，每一处几何特征都对应实际生产中的使用痛点。从应用场景来看，这类设备常布置在装配流水线的旁侧工位、维修班组的工作台面、五金加工门店的操作区，不需要外接气源、电源，完全依靠人力驱动完成压装作业，适合无动力配套的零散作业场景，也能在临时抢修、小批量试装环节替代大型压力设备，减少设备调度的时间成本。

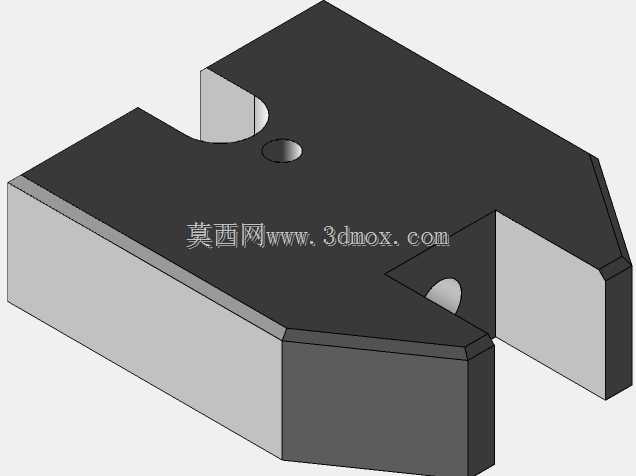

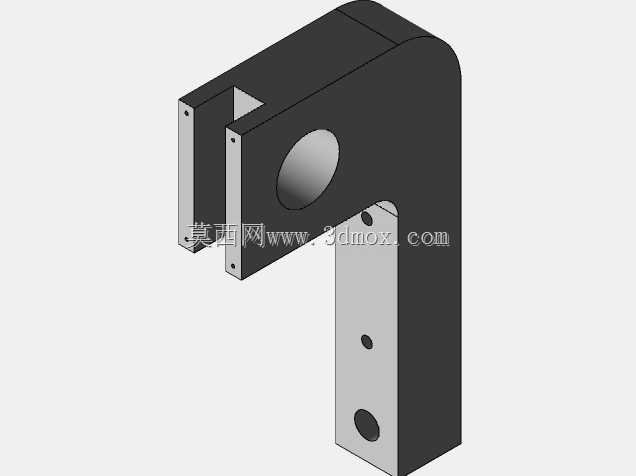

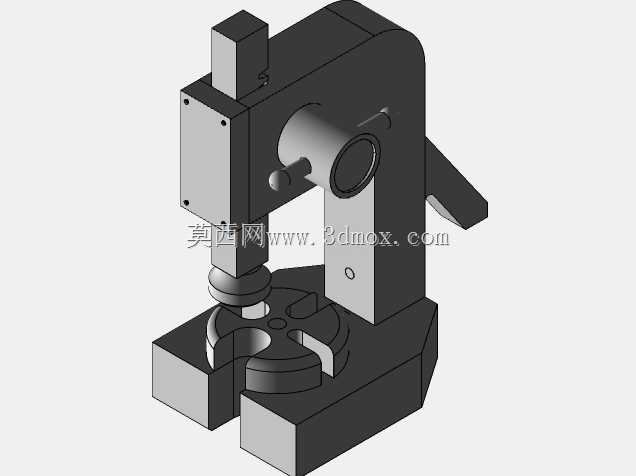

从功能特性上看，设备采用C型开式机身结构，前部开口完全开放，操作人员取放工件时不会被机身结构干涉，针对小型轴承压装、销钉铆接、薄金属片冲孔、小零件校形这类作业，操作时可以直接从正面观察压头与工件的对位情况，不需要侧身调整视角，能有效降低对位偏差导致的工件报废率。压头组件采用圆柱导向结构，导向段与机身的安装孔采用小间隙配合，压合过程中压头不会出现径向偏移，压装力的传递方向始终保持竖直，针对过盈配合的小零件装配，能避免装偏导致的配合面刮伤、零件开裂问题。设备的驱动手柄采用偏心轮增力结构，操作人员扳动手柄时，偏心结构能把人手施加的扳动力放大数倍传递到压头，不需要施加过大的手动力就能输出足够的压装力，长时间重复作业也能降低操作人员的疲劳强度。底座部分设置了带定位槽的工件支撑台，支撑台面上开有不同规格的缺口和定位孔，针对带法兰的小零件、轴类零件，可以直接卡在对应槽位内完成定位，不需要额外制作专用定位夹具，适配多种常见小零件的装夹需求，支撑台与机身采用可拆卸连接，后续如果需要适配特殊形状的工件，也可以更换定制的支撑工装，拓展设备的使用范围。

设计思路上，整个结构优先考虑加工便利性与使用稳定性，机身主体采用块式结构，没有复杂的曲面特征，普通铣床、钻床就能完成所有机加工工序，不需要特种加工设备，适合小批量自制或者小规模量产。机身的导向孔、压头安装位、底座安装面的位置公差在建模时就做了严格约束，装配后压头的运动方向与底座支撑面保持垂直，压合作业时不会出现压头啃咬工件的情况。手柄的转动行程经过合理匹配，压头的下行行程覆盖常见小零件的压装高度需求，不会出现行程不足无法压合到位、或者行程过大导致操作费力的问题。机身侧面设置了手柄限位结构，手柄扳动到极限压合位置时会被限位块挡住，避免过度扳动导致偏心结构过死点卡滞，也能防止压头下行超程撞坏底座支撑面。

从安装边界与外形尺寸来看，设备整体占用台面空间较小，底座的投影面积适配常规钳工工作台的安装尺寸，不需要额外制作大型安装基础，直接放置在工作台面上就能使用，如果需要固定，底座上预留的安装孔可以通过螺栓与工作台面锁紧，避免压合作业时设备移位。设备的整体高度适配成年人站立操作的高度，操作人员站在设备正前方时，手部自然抬起就能握住操作手柄，不需要弯腰或者抬臂作业，符合工位操作的人机工程要求。压头到底座的最大开口高度，覆盖了常见小型装配零件的高度范围，从薄垫片到小型轴承组件都能顺利放入作业区域，压头的直径尺寸经过合理设计，压合时的压强分布均匀，针对薄壁零件压装也不会出现局部压溃的问题。设备的所有运动部件都做了圆角处理，没有尖锐的棱角，操作过程中不会刮伤操作人员的手部，机身的棱边也做了倒角处理，搬运、安装时不会出现割手的问题。在实际使用中，这类手动压机还可以根据作业需求更换不同形状的压头，比如平头压头用于平面压装、尖头压头用于冲孔、成型压头用于小零件的压型，只需要更换压头端部的配件就能完成不同作业类型的切换，不需要改动设备的主体结构，设备的整体结构刚性经过结构校核，在额定压装力下机身的变形量控制在极小范围内，不会因为机身变形导致压装精度下降，长期重复使用也能保持稳定的压装精度。
