内燃机活塞头三维结构设计

活塞头作为内燃机往复运动机构的核心承压部件，直接决定了动力输出单元的做功效率与运行可靠性，其结构设计需要同时兼顾燃烧承压、热量传导、往复运动导向、密封配合等多重工程需求。从实际应用场景来看，这类活塞头广泛适配小排量四冲程汽油机、通用小型柴油机的动力单元，覆盖通用发电机组、小型农用动力机械、园林作业机械、轻型摩托动力等多个应用场景，是动力设备中将燃料燃烧内能转化为机械往复动能的直接承载部件。

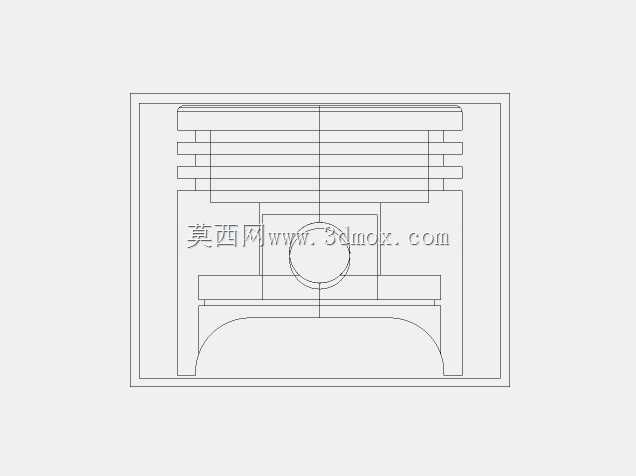

在功能特性设计上，该活塞头顶部采用适配平顶燃烧室的轮廓结构，顶面平整无额外凹坑设计，能够在压缩行程终了阶段配合气缸盖形成规则的燃烧室空间，保证混合气压缩比的一致性，避免不规则燃烧室带来的爆震风险。头部环带区域设计了三道环槽结构，上方两道为气环安装位，下方一道为油环安装位：气环槽的宽度与深度严格匹配标准活塞环尺寸，安装后可保证活塞与气缸壁之间的密封性能，阻断燃烧室高压燃气向曲轴箱窜动的路径；油环槽位置设计有均匀分布的回油孔，能够将气缸壁上多余的润滑油通过回油孔导流回曲轴箱，避免润滑油窜入燃烧室参与燃烧造成积碳问题。活塞头销座区域采用加厚加强结构，活塞销孔的同轴度公差控制在0.01mm以内，保证活塞销安装后无偏载，能够将燃烧做功的冲击力均匀传递给连杆组件，避免局部应力集中造成销座开裂。

从设计思路层面来看，整个活塞头的建模过程完全遵循实际机加工的工艺顺序：首先确定活塞的基本直径参数，匹配对应缸径的气缸内壁配合间隙，活塞裙部设计为微椭圆结构，长轴垂直于活塞销方向，补偿热态下活塞因受热不均产生的变形量，避免热机状态下活塞在气缸内出现卡滞。环槽的上下端面粗糙度要求达到Ra0.8，保证活塞环安装后端面密封性能，环槽的槽底圆角经过钝化处理，避免应力集中造成环槽根部疲劳裂纹。活塞销孔内部设计有卡簧安装槽，用于安装活塞销卡簧，限制活塞销的轴向窜动，避免销子脱出刮伤气缸壁。

在安装边界与尺寸配合上，该活塞头的总高度、压缩高度、环带位置、活塞销直径均严格对应通用小型内燃机的安装尺寸链：压缩高度决定了活塞在上止点时的顶面位置，直接影响发动机的实际压缩比，建模时将压缩高度的尺寸公差控制在±0.02mm范围内，避免压缩比偏差造成动力输出异常。活塞裙部的型线设计考虑了不同温度下的膨胀量，常温下裙部与气缸壁的配合间隙控制在0.02-0.04mm区间，既保证冷机启动时无敲缸异响，也能保证热机运行时活塞有足够的膨胀空间不卡滞。活塞销孔与活塞销采用过渡配合，装配时通过热装工艺完成组装，保证连接可靠性的同时避免过盈量过大造成销座变形。

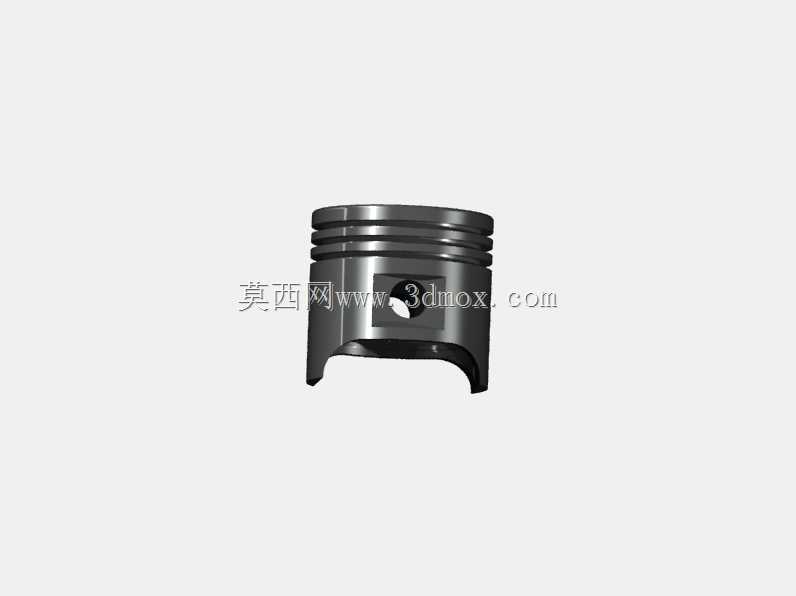

实际建模过程中，对活塞头的各个过渡圆角做了精细化处理：顶部与环带的过渡圆角、环槽根部圆角、销座与裙部的连接圆角都按照实际工艺要求做了对应设计，避免直角结构带来的应力集中问题，提升部件的疲劳寿命。整个模型的结构完全还原量产部件的真实结构，没有做简化处理，可直接用于结构教学、装配干涉检查、运动仿真分析等场景，能够直观展示活塞在气缸内的往复运动过程，以及活塞环、活塞销、连杆等关联部件的配合关系，帮助结构设计人员理解动力核心部件的设计逻辑与配合要求。
