双法兰连接MODUF超滤膜壳组件结构

做水处理设备结构设计快十年，经手的超滤系统膜组件选型、配套结构建模少说也有上百套，这次做的这款双法兰式MODUF膜壳结构，是专门针对工业RO超滤站大流量工况设计的配套连接件，很多刚入行的设计师做这类结构的时候，总容易忽略现场安装的边界限制和实际运行的受力细节，最后出的模型要么现场装不上，要么运行半年就出现密封渗漏的问题。

先从实际应用场景说，这类双法兰结构的膜壳组件，主要用在市政中水回用、工业循环水处理、食品饮料料液净化环节的超滤系统前端，和普通卡箍连接的小型膜壳不一样，大流量工况下单支膜组件的处理量能到每小时几十吨，管道内部运行压力普遍在0.6-1.0MPa，要是连接结构强度不够，很容易出现跑水的风险。之前在某工业园区循环水项目上，就见过同行用薄钢板卷焊的法兰盘做膜壳连接，运行三个月就因为法兰变形出现密封面渗漏，最后停机换件耽误了一周的生产，损失比当初省的那点材料成本高几十倍。

说回这个结构本身的设计思路，首先是两端的法兰连接结构，法兰盘上的螺栓孔是等距圆周排布，孔位公差严格按照管道法兰的通用配合公差做的，不管是和上游的进水管道对接，还是和下游的产水、浓水管道连接，都能直接匹配市面上标准的法兰垫片和螺栓规格，不用现场重新打孔扩孔。法兰和中间膜壳筒体的连接位置，做了过渡圆弧的加强结构，不是直角焊接的结构，毕竟设备运行的时候不仅有内部水压带来的轴向拉力，还有管道震动带来的交变应力，直角位置很容易出现应力集中，长期运行有焊缝开裂的隐患，做圆弧过渡之后，应力能顺着圆弧面分散开，大幅降低结构失效的概率。

很多人做这类结构的时候，容易忽略安装边界的尺寸问题，这个模型在建模的时候就提前考虑了现场安装的操作空间：法兰盘的外圆尺寸、螺栓孔的中心距，都是按照常用的公称通径法兰标准做的，螺栓安装的时候，扳手的操作空间留足了，不会出现螺栓拧到最后因为空间不够没法紧固的问题。膜壳筒体的内径尺寸，是匹配标准尺寸的超滤膜元件做的，膜元件装进去之后，两端的密封槽位置刚好能和膜元件的密封圈贴合，不会出现装不到位或者装进去晃荡的问题，密封槽的深度和宽度也经过反复校核，压缩量控制在密封圈线径的20%-30%之间，压缩量太小密封不严容易漏，压缩量太大密封圈容易被压坏，缩短使用寿命。

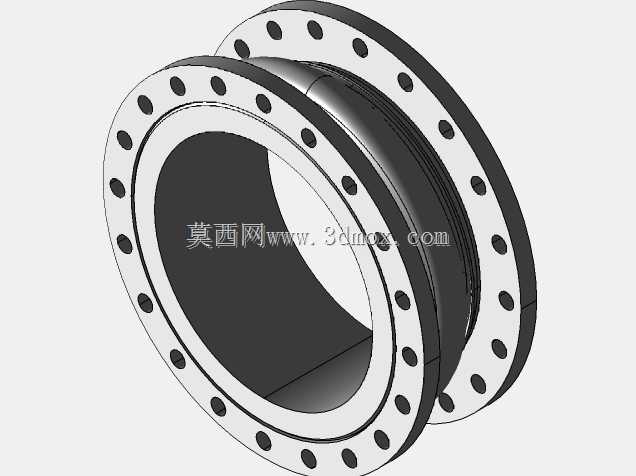

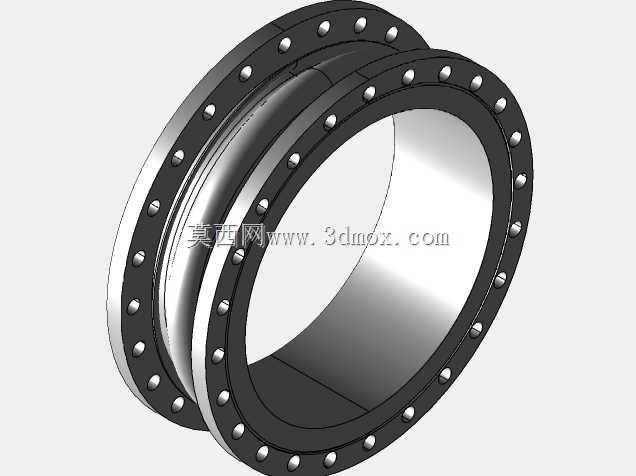

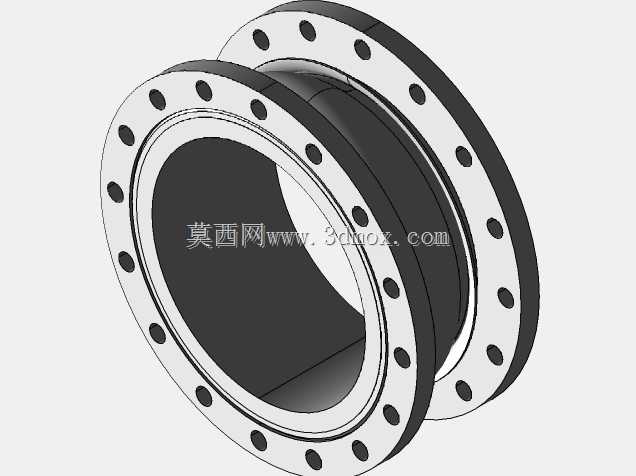

从外形结构来看，整个组件是同轴对称结构，两端法兰的规格完全一致，安装的时候不用区分进水端和出水端，现场施工的时候能减少装反的概率，降低施工出错的成本。筒体部分的壁厚是按照1.6MPa的试验压力算的，就算现场出现短时压力超标的情况，也不会出现筒体变形的问题。法兰密封面做的是突面结构，适配普通的橡胶石棉垫片或者三元乙丙橡胶垫片，不管是普通的水处理工况，还是有弱腐蚀性的废水处理工况，都能选到合适的密封件，不用专门定制特殊规格的垫片，后期运维更换配件也方便。

之前做项目的时候还遇到过一个问题，就是膜壳安装的时候，因为管道同轴度偏差，强行对接螺栓之后，膜壳长期受径向力，运行一段时间就出现筒体变形，膜元件密封失效。所以这个结构在建模的时候，法兰和筒体连接的位置，特意留了微小的形变余量，能抵消一部分管道安装的同轴度偏差，不会因为强行对接产生太大的内应力。另外，整个结构的流道是完全同轴的，内部没有突兀的变径或者凸起，水流经过的时候不会产生太大的压损，能减少水泵的扬程损耗，降低系统运行的能耗。

很多刚做水处理结构的设计师，总觉得膜壳就是个装滤芯的筒子，随便画个圆筒加两个法兰就行，实际上真到现场运行的时候，细节上的偏差很容易导致整个系统出问题。比如螺栓孔的位置如果偏差超过1mm，现场对接的时候螺栓就穿不进去，要是强行撬着法兰穿螺栓，安装应力一直存在，运行的时候受温度变化影响，热胀冷缩很容易把焊缝拉裂。再比如密封槽的尺寸如果做的不对，密封圈要么容易被水流冲出来，要么压的太紧老化快，用不了几个月就漏。这个模型在建模的时候，所有配合尺寸都按照实际工程应用的公差要求做了约束，不管是做结构受力仿真，还是直接导出工程图下料生产，都不用再反复调整尺寸，能省不少设计阶段的时间。

另外，这个结构的外形尺寸也考虑了运输和现场吊装的需求，整体长度和直径的比例控制在合理范围，不会因为太长导致运输的时候容易变形，法兰盘上的螺栓孔也可以作为临时的吊装点，现场安装的时候不用额外焊吊耳，减少现场施工的工作量。筒体的外表面是光滑的圆柱面，后期做保温或者外防腐处理的时候也方便，不用处理多余的凸起或者焊缝余高，当然建模的时候焊缝是按照工艺要求做了简化，实际生产的时候按照对应的焊接工艺做坡口和焊缝处理就行，模型里已经把焊接的预留位置留出来了，不会出现结构干涉的问题。
