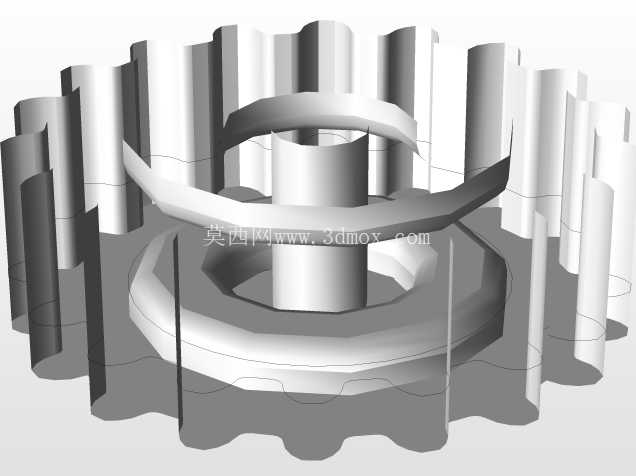

高精度直齿圆柱齿轮传动结构三维数模

　　直齿圆柱齿轮作为平行轴传动系统中应用最广泛的基础零件，在各类工业传动场景中承担着扭矩传递、转速匹配的核心作用，从普通的输送线动力传输、小型机床主轴进给，到精密仪器的运动传递、农用机械的动力分配，都能见到这类零件的身影。这款直齿轮的建模过程完全遵循渐开线齿廓的生成原理，齿形部分严格按照压力角20度的标准齿制参数构建，齿顶高、齿根高的过渡曲线做了连续化处理，避免了建模过程中常见的齿根棱线尖锐、齿面曲率不连续的问题，能直接导入有限元分析软件做齿面接触应力、齿根弯曲应力的仿真计算，不需要额外做几何修复。

　　从结构设计来看，这款齿轮采用了轮毂与轮辐一体化的结构形式，中心轴孔的尺寸公差按照基孔制配合要求预留了安装余量，轴孔内壁做了同轴度约束，保证装配后齿轮的径向跳动量控制在合理范围内，避免高速运转时出现偏载、异响的问题。轮缘部分的齿宽尺寸经过匹配计算，和常规同模数的配对齿轮啮合时，齿面接触长度能覆盖全齿宽的95%以上，不会出现局部接触导致的齿面早期点蚀。在实际设备应用中，这类直齿轮通常安装在两轴中心距固定的传动箱内，安装时需要保证两轴的平行度误差不超过齿宽公差的1/1000，否则会加剧齿端的磨损，缩短齿轮的使用寿命。建模时特意对齿端做了微小的倒角处理，既可以去除加工过程中产生的飞边毛刺，也能在装配时起到导向作用，避免轮齿磕碰损伤。

　　齿轮的轮毂部分设计了合理的壁厚，既保证了扭矩传递时的结构强度，不会出现轮毂开裂的问题，也控制了整体重量，降低传动系统的转动惯量，减少设备启停时的冲击载荷。从安装边界来看，这款齿轮的齿顶圆直径、轮毂外径、轴向总长度都做了参数化关联，修改模数、齿数参数时，所有关联尺寸会同步更新，能快速适配不同中心距、不同传动比的设计需求，不需要重新绘制齿形轮廓。齿根部分的过渡圆角按照标准要求设置，避免了应力集中问题，在承受冲击载荷时，齿根的弯曲强度能满足中等载荷工况的使用要求。在传动特性上，直齿轮啮合时轮齿是沿全齿宽同时进入和退出啮合，传动过程中没有轴向力，支撑轴承只需要承受径向载荷，能简化轴承选型和箱体的结构设计，降低整体传动方案的成本。

　　建模过程中对每个轮齿的齿距误差做了等距约束，保证所有轮齿的分度圆齿厚一致，运转时不会出现传动比波动的问题，能满足中等精度等级的传动需求，适用于转速不超过1500转每分钟的动力传动场景。轮辐部分的结构做了轻量化处理，在保证轮缘和轮毂连接刚度的前提下，去除了多余的材料，既减少了原材料的消耗，也降低了齿轮自身的重量，减小运转时的离心力。中心轴孔处预留了键槽的安装位置，键槽的尺寸和位置公差按照平键连接的标准设计，能保证扭矩通过平键可靠传递，不会出现轴和齿轮相对转动的打滑问题。在实际选型替换时，只需要核对模数、齿数、齿宽、轴孔直径这几个核心参数，就能直接替换同规格的失效齿轮，不需要对周边的安装结构做修改。齿面的建模精度达到了加工仿真的要求，能直接导入CAM软件生成滚齿、插齿的加工刀路，不需要二次修整模型。
