桥式起重机端梁行走桥架结构设计

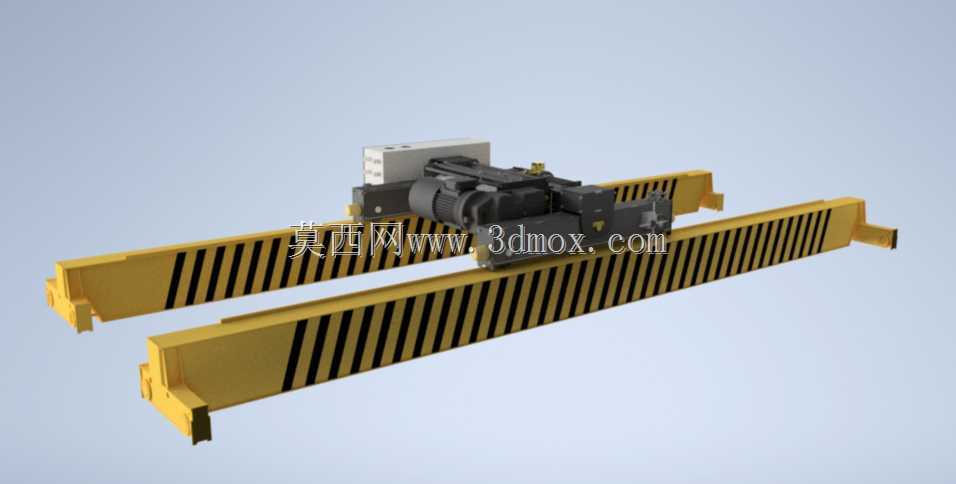

　　在工业厂房、仓储库区、重型加工车间的物料转运场景里，桥式起重机的桥架端梁是直接决定整机运行稳定性、承载可靠性的核心部件，这套三维结构完整还原了端梁与轨道配合的实际装配状态，可直接用于同类型起重设备的结构校核、改型设计参考。从实际工况出发，端梁作为桥架两侧承载主梁载荷、沿厂房轨道纵向行走的构件，首先要匹配对应吨位的轮压载荷，设计时优先采用箱型梁焊接结构，内部布置对应间距的加劲肋，避免轮压作用下梁体出现局部失稳，同时兼顾梁体自重与刚度的平衡，不会因过度冗余增加整机运行的功率损耗。

　　行走轮组采用单边轮缘结构，轮缘与轨道侧面预留3-5mm的安装间隙，既可以抵消轨道安装的直线度误差，也能在运行过程中自动纠偏，避免出现啃轨现象，驱动侧集成了减速电机与制动组件，制动轮与电机输出轴同轴布置，制动时的制动力矩直接作用于行走轮轴，减少传动链间隙带来的制动滑移，非驱动侧的行走轮采用调心滚子轴承装配，可适应轨道铺设时的微小高低差，避免轮组出现偏载磨损。端梁与主梁的连接面采用精加工配合面，配打铰制孔螺栓定位，安装时先将两端梁吊至轨道上方初步定位，再吊装主梁落至端梁连接座，穿入铰制孔螺栓后按对角顺序拧紧，保证两端梁的平行度误差控制在跨度的1/1000以内，避免运行时出现卡滞。端梁上的缓冲器安装座位于梁体两端，对应轨道端部的止挡位置，缓冲器采用聚氨酯材质，压缩行程匹配整机额定运行速度下的制动距离，避免极限位置碰撞时对梁体结构产生冲击。从设计逻辑上，这套结构没有采用复杂的异形曲面，所有板材均采用常规工程钢板，焊接坡口形式适配工厂常规的气体保护焊工艺，加工时仅需对连接面、轴承安装孔进行精加工，其余焊接面保留焊后喷砂处理即可，生产制造成本可控。

　　端梁的外形尺寸严格匹配通用QU系列轨道的安装边界，轮距根据整机跨度对应调整，轮压计算时同时考虑额定起升载荷、主梁自重、葫芦小车自重的动载系数，取1.1倍动载系数校核梁体的弯曲强度与疲劳强度，梁体的下挠度控制在跨度的1/2000以内，保证满载运行时主梁不会出现下挠过量影响小车运行。实际安装时，端梁的上平面与主梁下盖板的贴合率要达到75%以上，局部间隙不超过1mm，避免连接螺栓受额外的剪切力，行走轮的安装垂直度误差控制在1/1000以内，保证轮面与轨道顶面完全接触，不会出现局部点接触导致的轮面过早磨损。

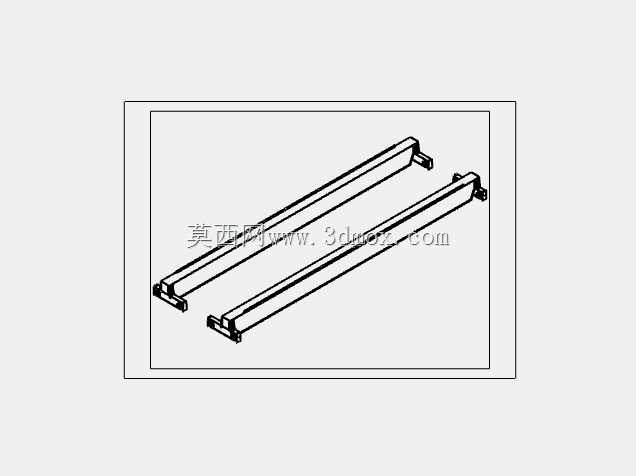

　　端梁侧面预留的安全尺安装位、行程开关碰块安装位，均按照通用桥式起重机的安全规范布置，碰块的位置可根据车间的实际行程范围调整，无需额外在梁体上焊接支架，减少现场安装的焊接工作量。这套结构的三维建模过程中，所有配合面均按照实际装配公差设置，轮组与梁体的装配间隙、轴承与轴的配合公差、密封件的安装槽尺寸都完全符合机械设计手册的对应要求，可直接导出工程图用于生产，也可导入有限元分析软件，添加对应载荷约束后直接进行应力、应变仿真，省去重新建模的工作量。针对不同吨位的改型需求，仅需调整梁体的板材厚度、加劲肋间距、行走轮的直径规格，其余连接接口、安装尺寸均可保持通用化，降低系列化产品的设计成本。在日常运维场景中，端梁上预留的注油孔位置正对行走轮轴承，可直接在停机状态下加注润滑脂，无需拆卸端梁侧的防护罩，降低运维的工作量，梁体底部的扫轨板安装位距离轨道顶面预留5mm间隙，运行时可清扫轨道顶面的杂物，避免杂物垫在轮面下导致梁体倾斜。
