异形阀块连接摆臂机械结构设计

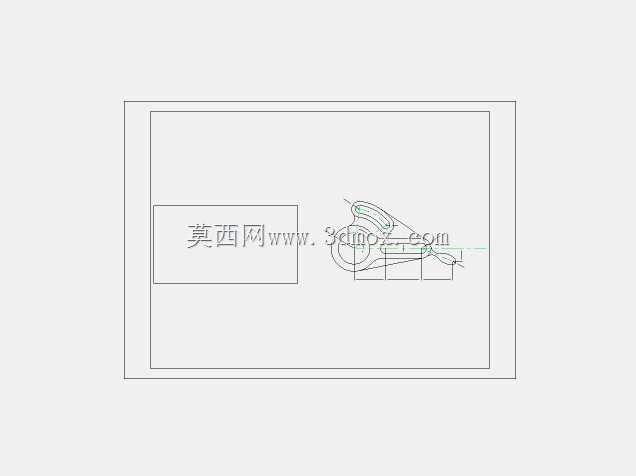

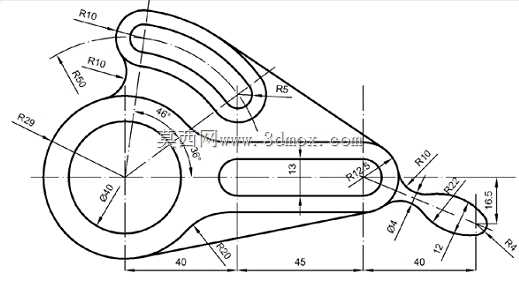

　　上部的双R10圆弧构成的长槽结构，是和驱动端的拨销配合的部位，拨销在槽内的滑动间隙需要控制在合理范围，既要保证动作传递无空程，也要避免过盈导致的别卡，R50的外圆弧轮廓是摆臂摆动过程中的运动避让边界，设计时需要匹配周边阀组的安装空间，避免摆动时和相邻管路、紧固件发生干涉。中部的长圆形腰型槽宽度为13，主要用于行程位置的微调，安装时可以通过腰型槽调整连接销的固定位置，补偿装配累积误差，保证阀块启闭行程的准确性，腰型槽两端的R12.5圆弧需要和连接销的半径匹配，减少接触应力集中，提升反复动作下的结构疲劳强度。该零件属于阀类组件配套的异形连接摆臂结构，主要应用在工业管路阀块的手动操控、行程联动机构中，作为阀块启闭动作的传力构件，承接手动操作端或者驱动端的输入力矩，将回转或者直线动作传递到阀块的阀芯端，实现管路通断、开度调节的动作传递。从结构功能来看，零件左侧的Φ40内孔是核心安装基准，用于和阀块端的固定转轴配合，作为整个摆臂的回转支点，内孔的同轴度、表面粗糙度直接影响摆臂摆动的顺畅度，长期使用下如果内孔磨损超差，会出现动作卡滞、阀位定位不准的问题。

　　右侧的异形端头是动作输出端，R10、R22、R4等多段圆弧构成的轮廓，是和阀块阀芯拨叉的配合接口，Φ4的定位孔用于和拨叉端的定位销固定，16.5的宽度尺寸需要和拨叉槽的内宽匹配，保证传动过程中无侧向窜动。从设计思路来看，这类摆臂类零件首先要确定回转支点的位置，也就是左侧Φ40孔的中心作为坐标原点，再根据阀块需要的摆动角度46度，确定上部驱动槽和右侧输出端的位置关系，所有外轮廓的圆弧过渡都是为了降低应力集中，同时减少摆动过程中的尖锐棱角带来的安全隐患，R20、R4等外圆弧的设置，也让零件在热处理、表面处理过程中减少积液、应力开裂的风险。

　　尺寸链设计上，从回转中心到腰型槽的水平距离45、到右侧定位孔的水平距离40+12，都是传动比计算的核心尺寸，直接决定了驱动端输入行程和阀块阀芯实际行程的比例关系，设计时需要严格控制这些中心距的公差，避免出现阀位开度过大或者关不到位的情况。安装边界方面，零件整体的外轮廓最大回转半径由上部R50圆弧和右侧端头的最远点决定，安装前需要确认阀块周边的预留空间不小于该回转半径，同时左侧Φ40孔的配合轴端长度要和零件的厚度匹配，保证轴向固定后无窜动，腰型槽处的紧固件需要加装防松垫片，避免长期往复摆动下出现松动。

　　这类零件通常采用45号钢加工，表面做发黑处理提升防锈能力，受力较大的工况下也可以采用合金结构钢调质处理，提升整体的强度和耐磨性，加工时需要重点保证各圆弧面的平滑过渡，以及各孔位、槽位相对于基准孔的位置度，避免装配后出现动作干涉。在实际管路系统中，这类摆臂的可靠性直接影响阀块的动作精度，尤其是在频繁启闭的工况下，各配合面的耐磨性、结构的抗疲劳性能都是设计时需要重点考量的因素，轮廓上的所有圆角设置除了避让和应力分散的作用，也能减少操作人员维护时被尖锐边角划伤的风险。
