船舶机舱通风系统二维布局设计

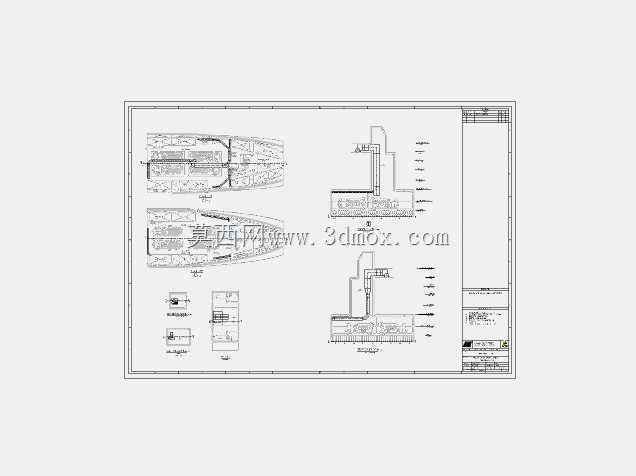

在民用船舶及特种作业船舶的机舱区域设计中，通风系统是保障舱内设备稳定运行、运维人员作业安全的核心配套系统，这套二维设计图纸完整覆盖了机舱通风的全链路布局逻辑，可直接对接三维建模环节的结构落地，也能为现场舾装施工提供精准的尺寸参照。不同于普通建筑通风系统，船舶机舱属于封闭高热高湿空间，内部密布主机、辅机、发电机、各类油路管线及电气柜，通风系统不仅要满足舱内换气次数要求，还要兼顾设备散热需求、油气排出效率，同时要规避船体结构加强筋、舱壁开口、设备检修通道的位置冲突，设计过程中需要平衡多专业的布局约束。

从图纸呈现的布局逻辑来看，这套设计首先明确了主风道的走向边界：主送风道沿机舱上层甲板下侧纵向布置，避开主机吊缸检修的垂直作业空间，风道截面尺寸根据各分支的送风量做渐变收窄，靠近船艏的风道段截面尺寸适配艏部区域小功率辅机的散热需求，靠近船艉的主机区域风道截面放大，匹配大流量送风要求。风道的支路口位置对应每台核心散热设备的进风侧，送风口角度做了倾斜导向设计，避免直吹设备仪表造成读数偏差，同时保证冷却气流能覆盖设备的高温壳体表面，带走运行产生的辐射热。排风系统则采用上下分层布置，下部排风口设置在机舱底层花钢板下方区域，用于抽排密度大于空气的油气、积存在舱底的闷热空气，上部排风口设置在机舱顶部的油气聚集区，配合送风机形成稳定的下进上出气流组织，避免舱内出现通风死角。

设计过程中充分考虑了船体结构的安装边界：所有风道的固定支架间距符合船舶舾装规范要求，支架与船体纵骨、强横梁的连接位置做了节点细化，避免在船体主结构上随意开孔影响结构强度；风道穿过水密舱壁的位置设置了专用通舱件，保证舱壁的水密完整性；可拆段的风道接口位置预留了足够的操作空间，方便后期运维时拆卸清理风道内积存的油污、灰尘。针对机舱内振动较大的区域，风道与风机的连接段采用软接结构设计，减少设备运行振动传递到风道产生的结构噪音，同时避免长期振动造成风道焊缝开裂。

在功能匹配层面，这套设计的通风量计算覆盖了不同工况的需求：正常航行工况下，通风系统保证舱内温度不超过设备运行允许的环境温度上限，同时满足运维人员作业的新鲜空气需求；主机满负荷运行工况下，可通过调节支风道的风阀开度，加大主机区域的送风量，强化散热效果；停泊工况下可切换为小风量通风模式，在保证舱内基本换气要求的前提下降低风机能耗。图纸中还标注了各风阀的安装位置与调节行程，方便后期调试时匹配不同工况的风量分配，所有风道的转弯位置都采用圆弧过渡结构，降低风阻，减少风机的运行负载。

从建模落地的角度来看，这套二维图纸的尺寸标注完整覆盖了风道的定位尺寸、截面尺寸、安装标高，各部件的连接节点表达清晰，在转化为三维模型时可直接提取尺寸参数，快速完成风道、支架、风口、风阀的建模装配，同时能提前预判与机舱内其他设备、管线的碰撞问题，减少后期三维校模的工作量。对于船舶设计从业者而言，这套布局逻辑也具备参考价值，其在有限舱室空间内平衡通风效率、安装可行性、运维便利性的设计思路，可迁移应用到不同吨位船舶的机舱通风系统设计中，尤其是风道与船体结构、核心设备的避让处理方式，贴合船舶建造的实际工艺要求，避免出现设计阶段理想化、现场施工无法落地的问题。
