工业设备集中润滑供油系统管路设计

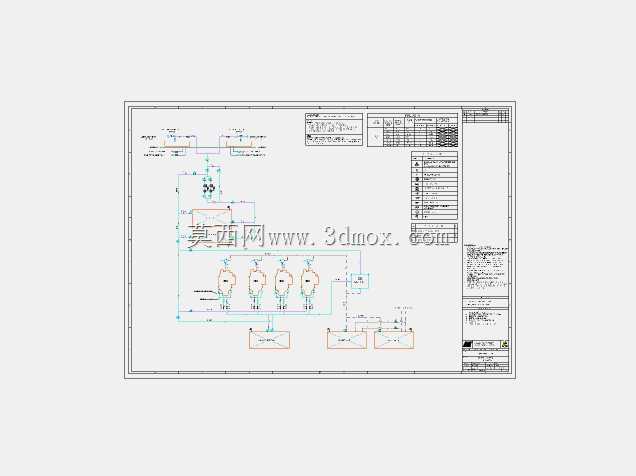

　　这套润滑系统的管路设计，核心是解决多摩擦副点位的持续定量供油问题，在冶金轧线、重型机床集群、风电齿轮箱组这类连续运转的工业场景里，摩擦副一旦缺油，短时间内就会出现轴瓦烧蚀、齿轮点蚀的恶性故障，传统人工定期注油的方式既没法保证供油的连续性，也很难精准控制每个点位的供油量，尤其是设备内部封闭、人工难以抵达的润滑点位，缺油故障的排查成本极高。从设计逻辑上看，这套系统采用了主供油干管加分支分配器的架构，主泵单元从储油油箱抽取经过过滤的洁净润滑油，通过主压力干管输送到各个阀块集成的分配单元，每个分配单元对应一组润滑点位，通过内置的节流孔或者定量注油结构，把润滑油按预设的流量分配到各个轴承、齿轮啮合面、导轨滑动面等需要润滑的位置，回油则通过低位布置的回油管路靠重力流回油箱，形成完整的闭式循环。

　　在阀块的集成设计上，没有采用分散式的阀件拼接，而是把截止阀、单向阀、压力检测接点、流量调节结构都集成在统一的阀块本体上，大幅减少了管路接头的数量——工业润滑系统80%以上的泄漏故障都来自管路接头，集成阀块的设计既压缩了整体安装空间，也降低了泄漏风险，每个阀组的接口都做了统一的尺寸规范，和现场常用的卡套式管路接头直接适配，不需要额外做转接件。设计过程中首先要梳理所有需要润滑的点位的需油量，不同的摩擦副对供油量的需求差异很大：高速轻载的滑动轴承需要持续的小流量供油带走摩擦热量，低速重载的齿轮啮合面则需要周期性的定量供油形成足够厚度的油膜，每个分支回路的管径选择都对应了计算后的通流能力，避免出现远端点位供油压力不足、近端点位油量过大的问题。

　　管路的走向布置充分考虑了现场的安装边界，主千管沿设备机架的侧边高位布置，避免和设备的运动部件、检修通道产生干涉，分支管路则沿设备的结构筋板排布，用管卡做等间距固定，防止设备运行过程中管路出现振动疲劳开裂，回油管路特意设置了千分之三的倾斜坡度，保证回油能够顺畅流入油箱，不会在管路内积存残油，避免长期运行后油液氧化变质堵塞管路。在安装边界的预留上，每个阀块的操作位置都预留了足够的扳手操作空间，压力检测接点的位置预留了压力表或者压力传感器的安装空间，后期可以直接接入设备的状态监测系统，实时监测每个润滑回路的压力状态，一旦出现油路堵塞、压力异常的情况就能及时触发报警，避免出现润滑失效的故障。

　　油箱单元的设计上，除了基础的储油功能，还集成了液位检测、温度监测、过滤组件，回油进入油箱前会经过磁性过滤和精度过滤，把摩擦产生的金属磨屑、油液里的杂质拦截下来，避免杂质进入泵体和阀组造成磨损卡滞，整个系统的压力设置在合理区间，既保证足够的供油距离，也不会因为压力过高造成管路密封件过早老化失效。针对不同的现场工况，这套系统的管路还做了防呆设计，不同功能的管路接口做了尺寸区分，现场安装的时候不会出现接错回路的问题，每个润滑点位的供油支管长度尽量保持一致，保证各个点位的供油响应时间基本同步，不会出现远端点位滞后供油的情况。在实际的设备运维场景里，这套润滑系统能够大幅降低日常的运维工作量，不需要运维人员逐个点位去注油，只需要定期检查油箱液位、更换过滤元件就能保证系统的稳定运行，阀块上的各个截止阀可以单独切断对应分支的油路，在对单个点位或者单个分支做检修的时候，不需要把整个系统的压力卸掉，也不需要排空油箱里的油液，大幅缩短了检修的停机时间。
