北极OPV发动机舱HVAC管路系统结构设计

　　在极地近海巡逻船舶的动力舱室设计中，HVAC系统的管路布局合理性直接决定了高纬度低温环境下动力核心区域的运行稳定性，这套针对105米级北极OPV设计的发动机舱暖通管路结构，完全围绕极区航行的特殊工况做了适配性调整。不同于常规民用船舶的舱室通风设计，北极海域常年存在零下数十度的低温环境，海面浮冰带来的振动冲击、舱内外超大温差带来的凝露风险、动力设备持续高负荷运行的散热需求，都对HVAC管路的走向、固定点位、接口预留提出了更严苛的要求。

　　从实际功能落地来看，这套管路系统需要同时兼顾三个核心作用：其一是为发动机舱内持续运转的主机、辅机、阀组、供油管路周边提供稳定的通风散热路径，避免局部热量堆积导致的元器件老化加速、燃油管路温度异常升高；其二是在极区外界低温环境下，将经过加热的新鲜空气精准输送到舱内各个操作点位与设备周边，避免低温导致的管路冻堵、密封件脆化失效；其三是配合舱室压力控制系统，维持发动机舱相对于外界的微正压，防止极地浮冰带的湿冷空气、盐雾颗粒从舱室缝隙渗入，降低舱内设备的腐蚀速率。

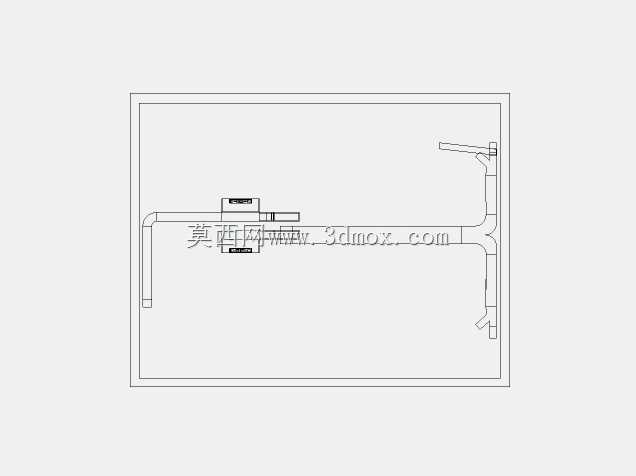

　　设计阶段首先锚定了发动机舱内的核心安装边界：整个管路系统的主风道沿着舱室侧壁的结构加强筋走向布置，避开了主机吊装的预留通道、日常检修的操作空间、以及阀块组件的操作手柄活动范围，主风道的截面尺寸经过风量核算，在保证送排风效率的前提下，尽可能压缩占用的舱内空间，给后续的管路检修、设备更换预留足够余量。管路的转角位置全部采用大圆弧过渡结构，减少风阻的同时，也避免低温环境下风道内部凝露积水在转角位置积存冻堵，每个分支管路的接口位置都对应了下方阀块、设备的通风需求点位，分支管路上预留的调节阀门安装位，可以根据不同设备的散热需求单独调整送风量，在极区低速航行、主机低负荷运行时，可以适当降低散热支路的风量占比，提升送入舱内的热风比例，减少舱内加热系统的能耗；在主机满负荷高速航行时，则可以全开散热支路的风量，快速带走设备散发的多余热量。管路的固定点位全部贴合舱壁的原有结构肋板设计，没有额外在舱壁上开设过多的安装孔位，既减少了舱室结构强度的损伤，也能借助结构肋板的刚性降低船舶破冰航行时振动对管路连接位置的冲击，避免长期振动导致的管路接口松动、漏风问题。在靠近舱室端部的管路分支，特意预留了与上层建筑通风系统的连接接口，可以在极端低温工况下，将上层建筑回风系统中的部分余热导入发动机舱的进风路径，进一步提升热能利用效率，减少极区航行时的能源消耗。

　　整套管路的布局没有采用常规船舶HVAC系统的对称式设计，而是完全根据发动机舱内实际设备的分布位置做了非对称调整：靠近主机排气侧的区域管路更密集，送风口的布置密度更高，对应这个区域更高的散热需求；靠近阀块组的区域管路走向抬高了安装高度，避开阀块操作时的工具活动空间，不会给日常的阀件检修、更换操作造成干涉；靠近舱室出入口的位置设置了独立的风幕支路，在舱门开启时可以快速形成风障，减少外界冷空气的灌入量。从安装适配性来看，所有管路的分段长度都控制在舱室检修通道允许的搬运尺寸范围内，不需要额外切割舱室结构就能完成单段管路的更换维护，管路接口的连接形式全部采用快装式法兰结构，在极区低温环境下不需要复杂的操作工具就能完成密封连接，降低运维人员在低温环境下的作业时长。
