LNG码头带登船梯的起重作业装置

在液化天然气接收码头的日常运维作业中，人员登船与轻型物料转运是高频且对安全性要求极高的作业环节，这套整合了起重功能与舷梯结构的一体化装置，正是针对LNG码头的特殊作业环境设计的专用配套设施。不同于常规码头单独设置起重吊机与登船舷梯的布局，该装置将两套功能结构集成在同一根立式支撑立柱上，大幅压缩了码头前沿的设备占用空间，尤其适配LNG码头泊位紧张、安全间距要求严苛的场地条件。

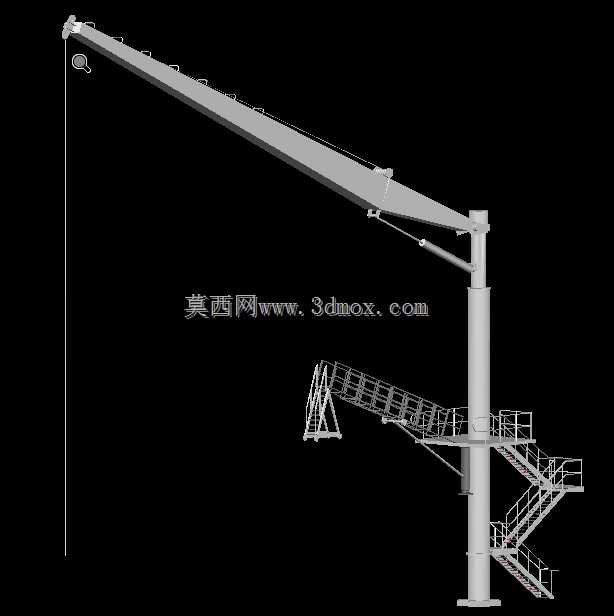

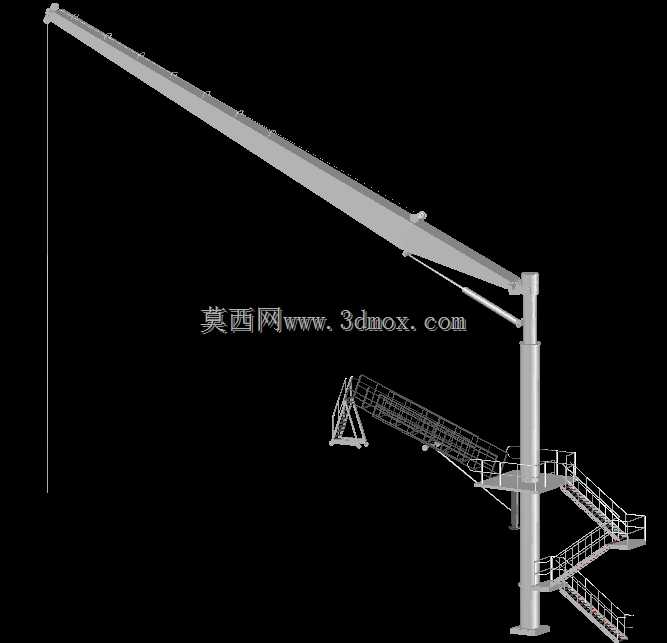

从结构布局来看，整套装置以底部固定在码头承台的立式圆柱立柱为核心承载构件，立柱上部设置回转支承结构，可带动上部起重臂与舷梯组件同步绕立柱轴线做360度回转，覆盖泊位范围内的作业点位。起重臂采用变截面箱型梁结构，从立柱位置向泊位侧上方延伸，臂架下方设置液压变幅油缸，可根据停靠船舶的干舷高度、潮位变化调整臂架仰角，臂架端部设置吊点，可承担码头到船舶甲板间的轻型工具、备品备件、运维物料的吊运作业，额定起重量适配码头日常运维的轻型载荷需求，避免动用大型岸桥造成的资源浪费。

舷梯部分采用分段式桁架结构，从立柱中部的回转平台位置向船舶甲板方向延伸，梯段设置双侧安全护栏与防滑踏步，相邻梯段之间设置铰接过渡平台，可随臂架变幅、水位涨落、船舶吃水变化自动调整梯段角度，始终保证踏步处于水平状态，消除人员通行时的滑倒、踏空风险。梯段末端设置可调节的搭接跳板，跳板底部设置防滑橡胶垫，搭接在船舶甲板时可缓冲船舶横摇、纵摇带来的位移冲击，避免刚性连接造成的结构变形。立柱上设置的多层环形作业平台，既作为舷梯的中间支撑结构，也可供运维人员临时停靠、整理随身工具，平台周边设置1.2米高的安全护栏与挡脚板，符合码头高空作业的安全规范要求。

设计过程中充分考虑了LNG码头的防爆、防腐蚀作业要求，所有结构件均采用耐海洋大气腐蚀的低合金钢材制作，表面做多层防腐涂层处理，铰接回转部位设置密封式润滑轴承，避免盐雾、湿气侵入造成的卡滞锈蚀。液压管路全部采用防爆密封接头，电气元件满足户外防爆等级要求，可在LNG码头的易燃易爆环境下长期稳定运行。安装时需保证立柱底部与码头承台的预埋螺栓组精准对位，承台基础的承载能力需满足装置满载作业时的倾覆力矩要求，起重臂的最大变幅角度需结合泊位设计靠泊船型的最高、最低干舷值确定，保证在极端潮位下舷梯仍能安全搭接至船舶甲板，同时起重臂的作业半径需覆盖船舶甲板的常用物料堆放区域，减少二次转运的工作量。

实际作业过程中，人员可通过码头侧的梯道登上立柱中部的起始平台，沿舷梯直接进入船舶甲板，无需在码头前沿攀爬临时爬梯；吊运作业时，可通过臂架端部的吊点将物料直接吊运至甲板指定位置，舷梯与起重臂同步回转，作业过程中不会出现结构干涉，相比分离式的吊机与舷梯，这套集成装置减少了一套回转驱动机构与基础承台，降低了设备采购与安装成本，同时也减少了码头前沿的设备障碍物，提升了泊位的空间利用率。在结构细节处理上，所有踏步表面均做防滑花纹处理，护栏间隙符合安全规范要求，臂架与梯段的棱角位置均做圆弧过渡，避免人员通行时磕碰受伤，铰接位置设置限位装置，防止臂架变幅、回转超出安全行程造成结构碰撞。
