手动折叠门结构轿厢式升降设备

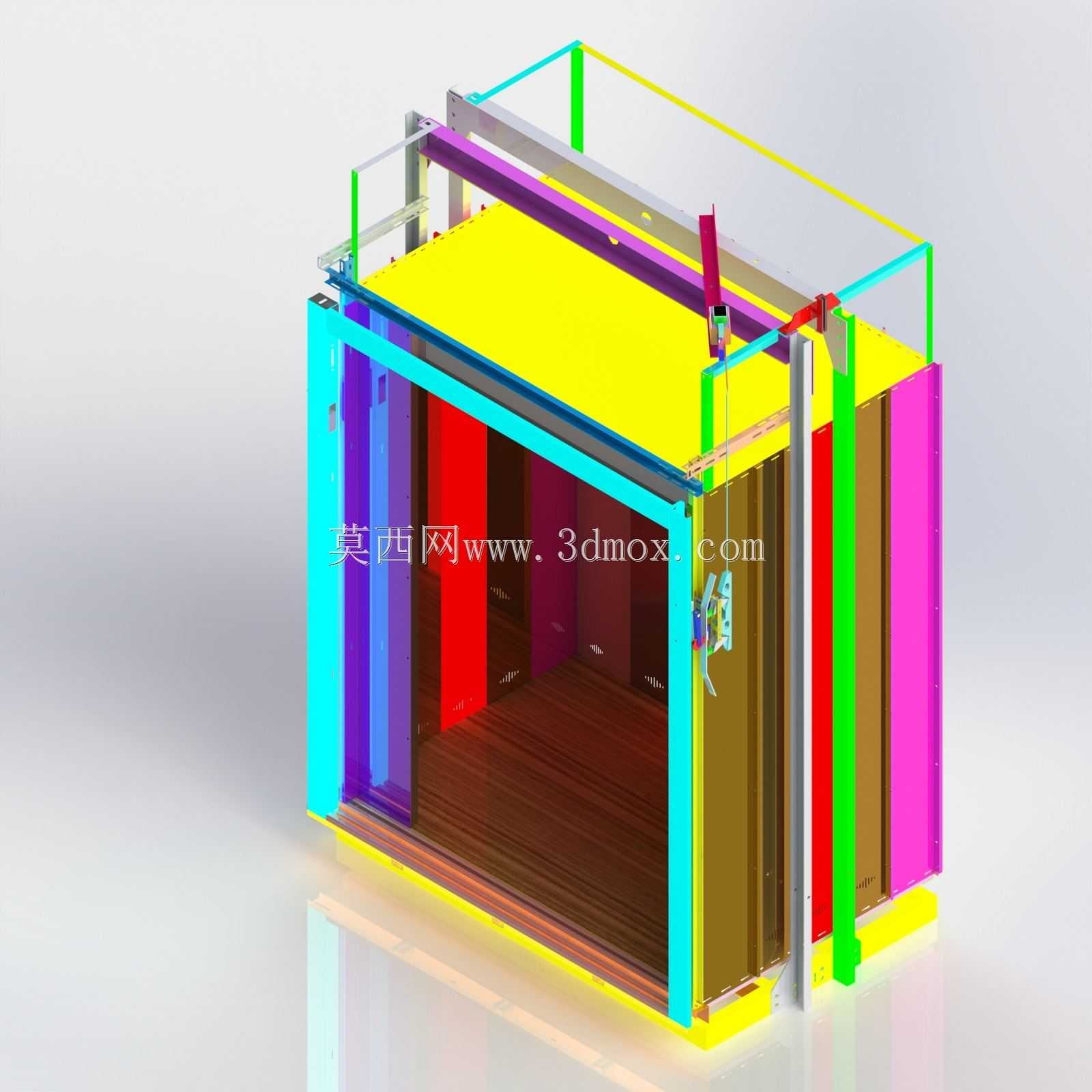

　　从结构设计逻辑来看，整个轿厢采用框架式焊接结构作为承载主体，周边的彩色分块对应不同的结构组件：青色部分为轿厢侧围的导向立柱安装位，直接与井道内的升降导轨配合，承担轿厢升降过程中的横向限位作用，避免运行过程中出现轿厢偏移卡滞；黄色部分为轿厢顶部的承重横梁，是整个轿厢的主要受力构件，顶部预留了曳引件或者液压顶升件的连接接口，可适配不同驱动形式的升降动力系统；紫色、红色、玫红色分块对应折叠门的不同门扇单元，多扇门扇通过铰接结构串联，开合时门扇沿侧边的导向槽滑动折叠，完全开启后可让出接近轿厢全宽的出入口，方便小推车、大件物料的进出，相比传统的平开门结构，折叠门在开启状态下不会占用轿厢外部的井道空间，对井道的宽度尺寸要求更低，适配空间局促的安装场景。这款手动折叠门升降设备，主要面向低层建筑内的小件物料垂直转运场景，常见于小型厂房、私人别墅、临街商铺的夹层之间，解决小载重、低频次的跨楼层运输需求，不需要复杂的自动门机驱动结构，依靠人力即可完成门体的开合操作，整体结构的维护成本远低于全自动门机配置的升降设备。

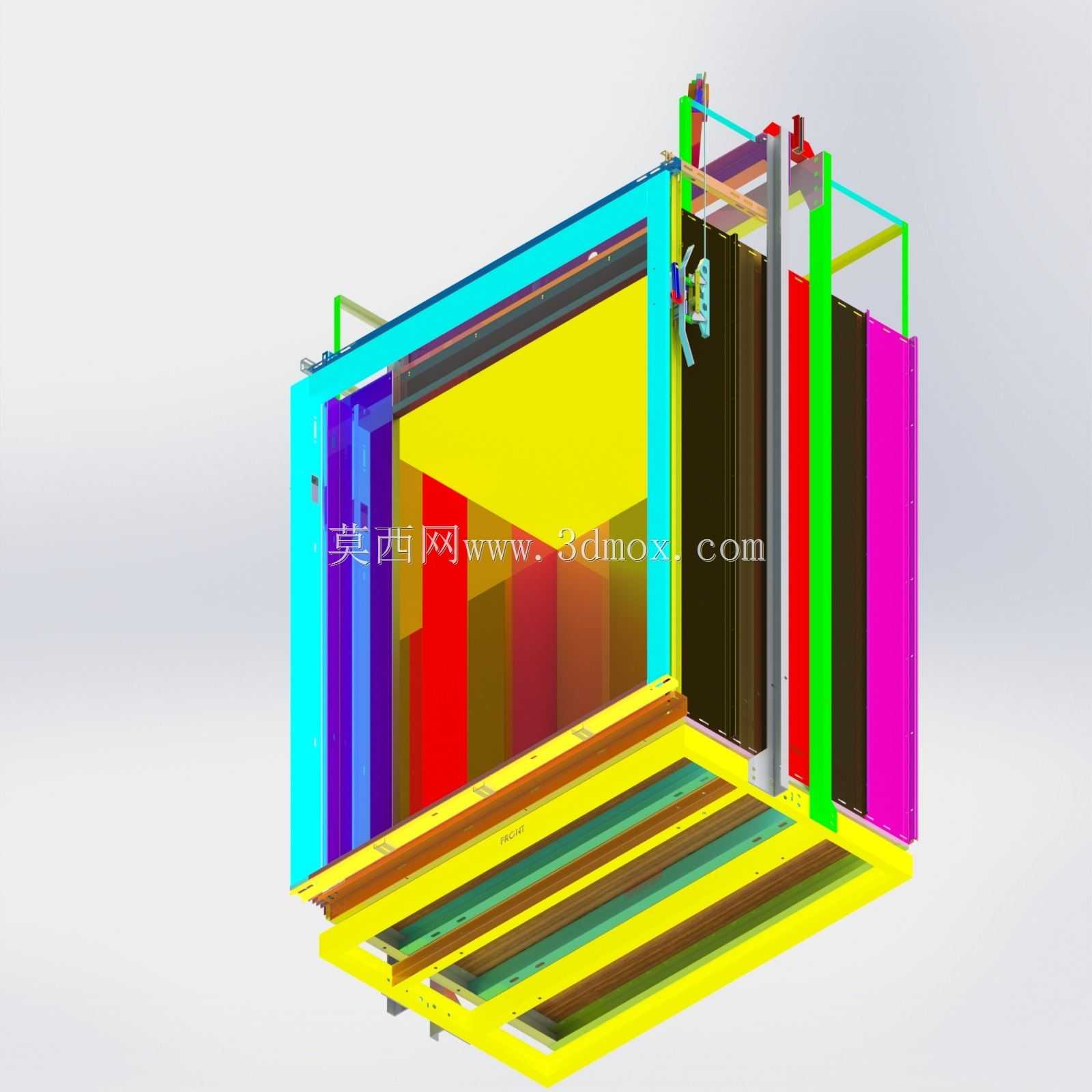

　　轿厢底部采用花纹钢板作为承载底板，表面做防滑处理，底板下方设置加强筋阵列，保证额定载重下底板不会出现凹陷变形，底板与侧围框架采用螺栓连接加焊接的双重固定方式，避免长期受载后连接位置出现松动异响。门体的锁止结构设置在门扇侧边，当门体完全关闭后，机械锁舌自动卡入门框的锁孔内，同时触发行程开关，只有在所有门扇完全锁止的状态下，升降设备才能启动运行，从机械结构层面避免开门走梯的安全隐患。

　　安装边界方面，这款升降轿厢的外形尺寸适配1.2米到1.8米宽度的井道空间，轿厢内部净宽度可根据实际井道尺寸调整门扇的分块数量，折叠门的折叠行程可根据出入口宽度需求做对应设计，不需要额外预留门机的安装空间，顶部的承重梁预留了通用的安装孔位，可直接对接常见的曳引式、液压式升降驱动系统，不需要对原有升降井道做大规模改造。在实际使用过程中，手动折叠门的操作逻辑简单，不需要复杂的电气控制，门扇的铰接位置采用自润滑轴套，长期使用不需要频繁加注润滑油，维护难度低，适合没有专业设备维护人员的小型场所使用。轿厢的侧围预留了防护板的安装位，可根据使用场景加装透明防护板或者金属防护网，避免运输过程中物料从轿厢侧边掉落，同时不影响轿厢内部的视线。

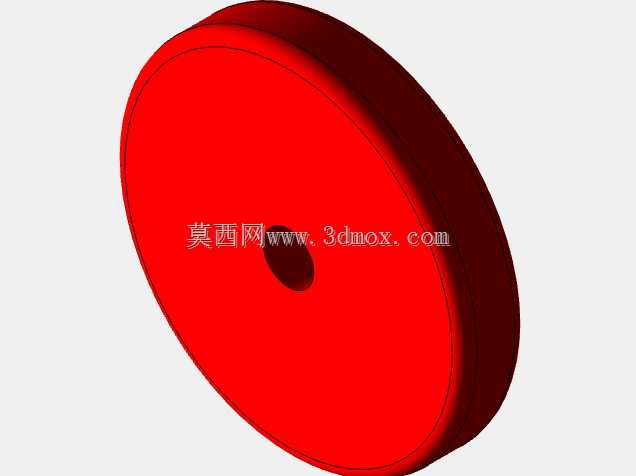

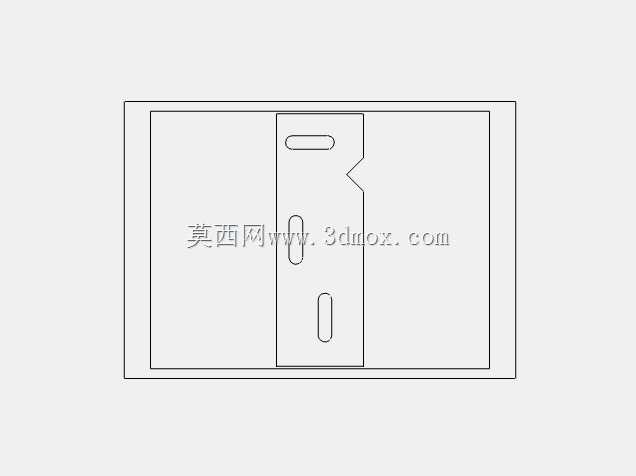

　　导向轮组件安装在轿厢侧围的上下两端，与井道导轨的配合间隙可通过调整螺栓进行微调，安装时不需要复杂的校准工序，普通的机械安装人员即可完成现场调试。相比卷帘门结构的升降轿厢，折叠门的结构刚性更好，受外力碰撞后不容易出现变形卡滞，门扇的损坏后可单独更换其中一块分块，不需要更换整个门体，后期的维修配件成本更低。在设计过程中，整个轿厢的结构组件都做了模块化拆分，不同尺寸的轿厢可共用大部分的铰接件、锁止件、导向轮组件，减少非标定制的零件种类，降低生产制造成本，同时也方便后期的配件更换。门体的折叠轨迹经过反复校核，开合过程中门扇之间不会出现干涉，手动开合的力度控制在成年人单手可操作的范围内，不需要额外施加过大的力，使用体验更顺畅。
