单墙安装叉式升降导向支架结构设计

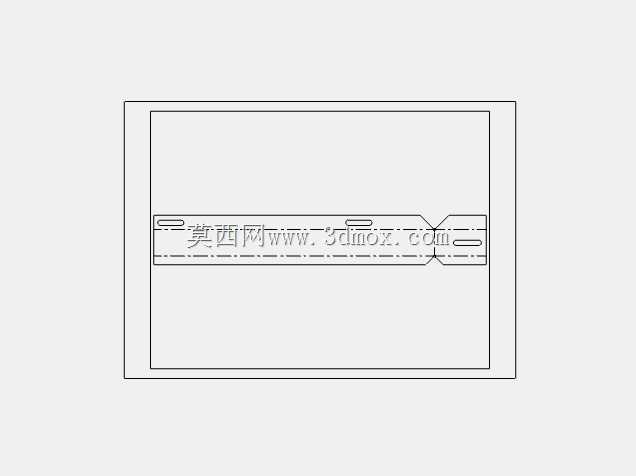

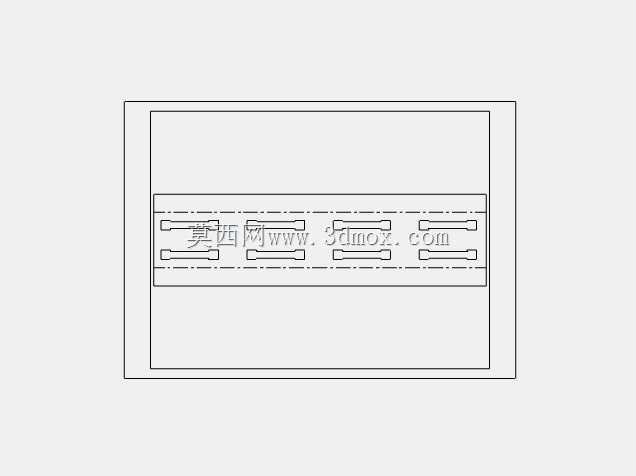

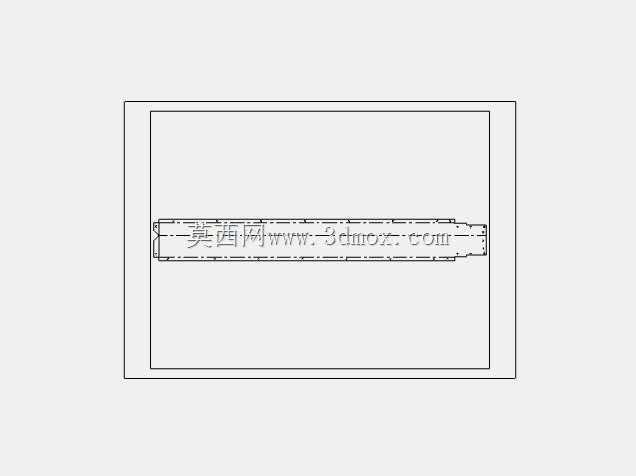

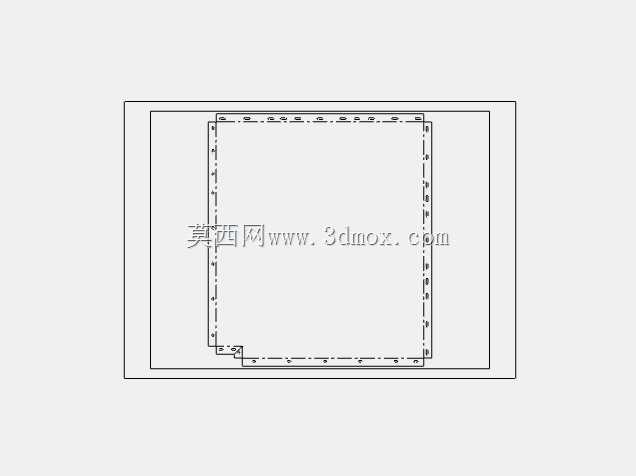

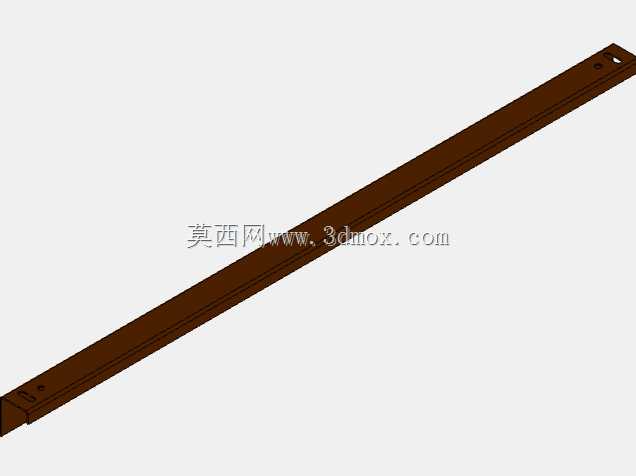

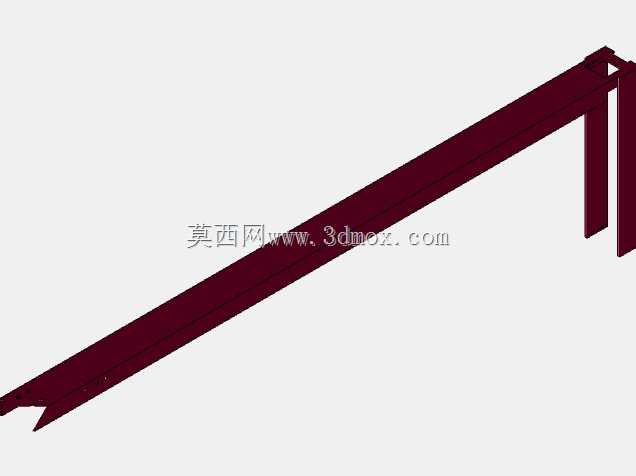

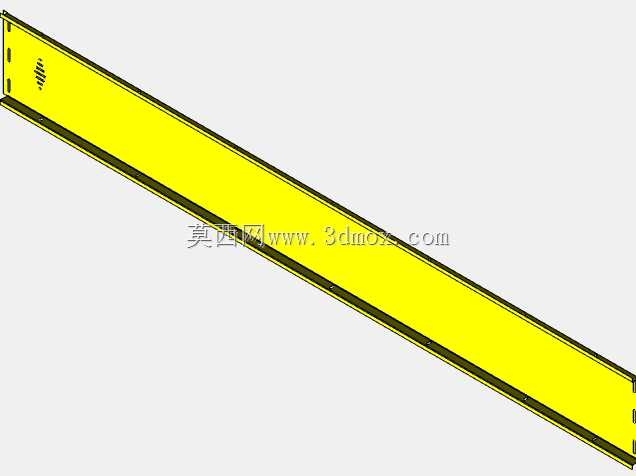

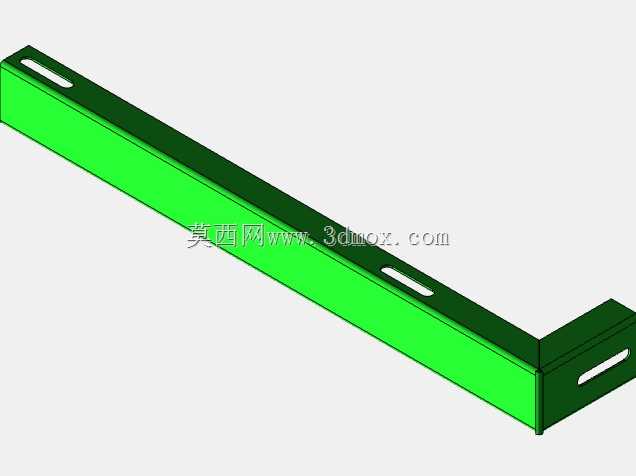

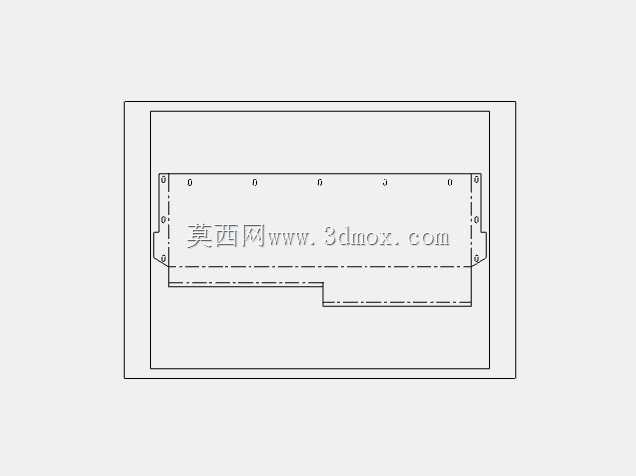

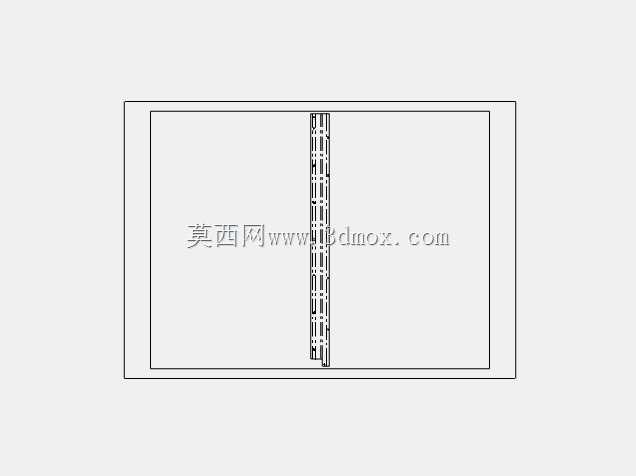

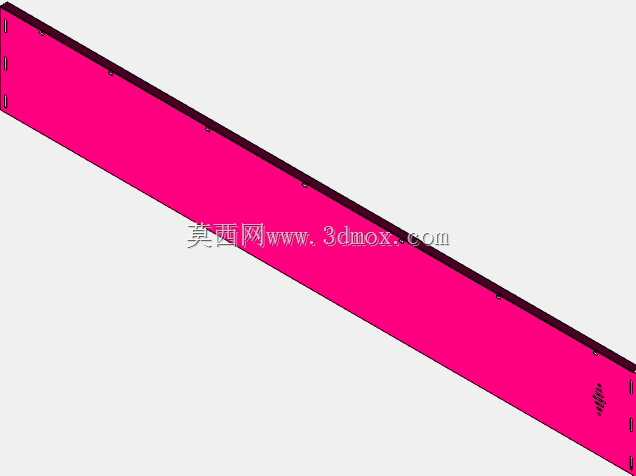

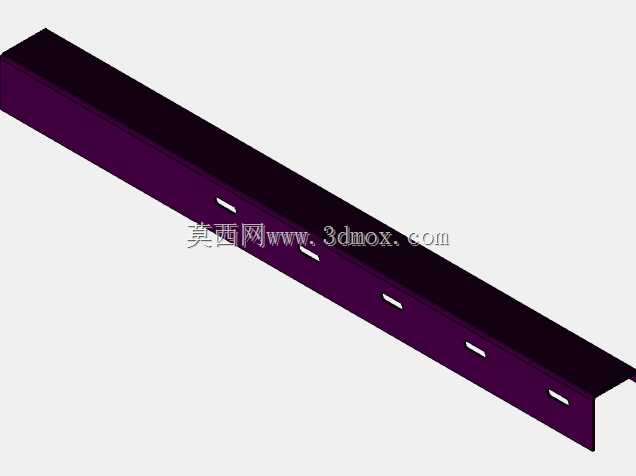

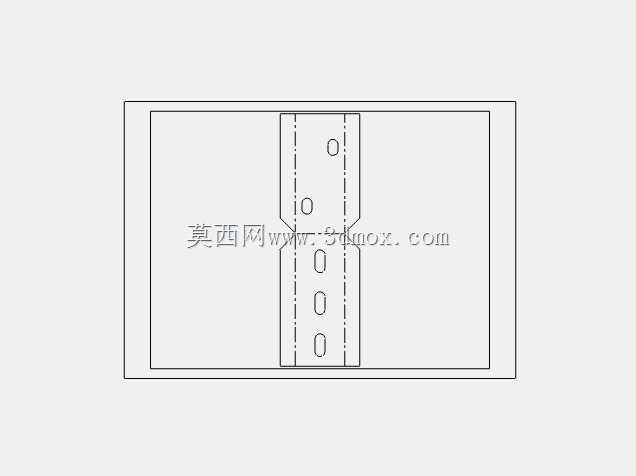

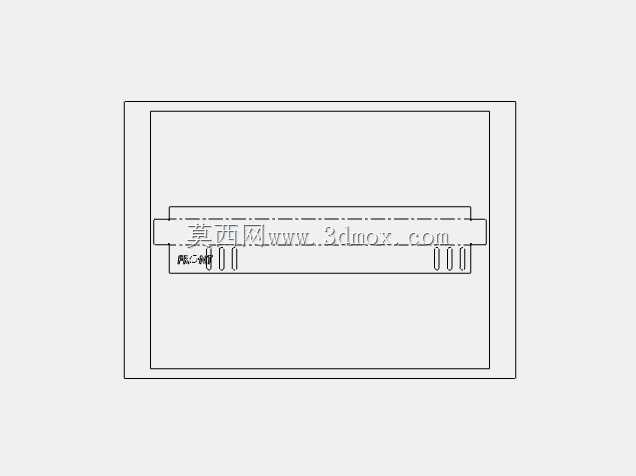

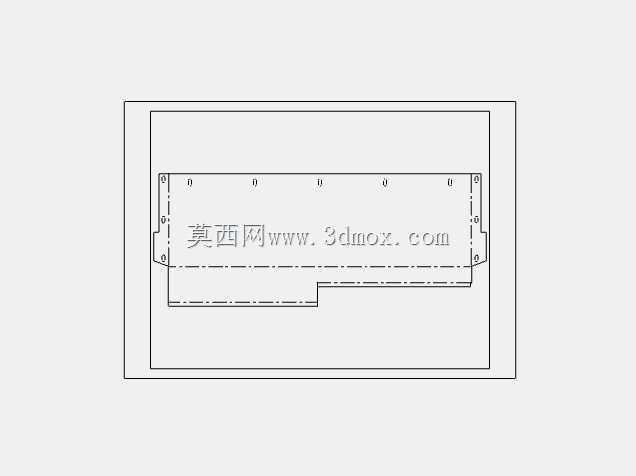

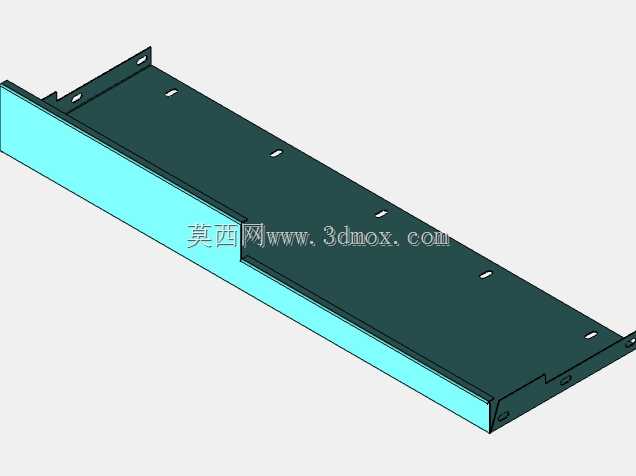

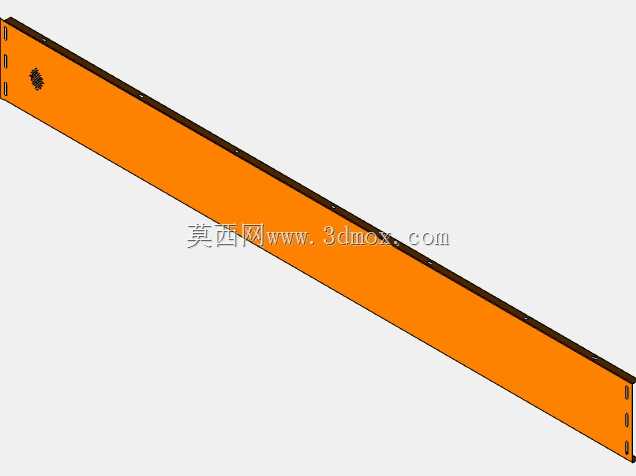

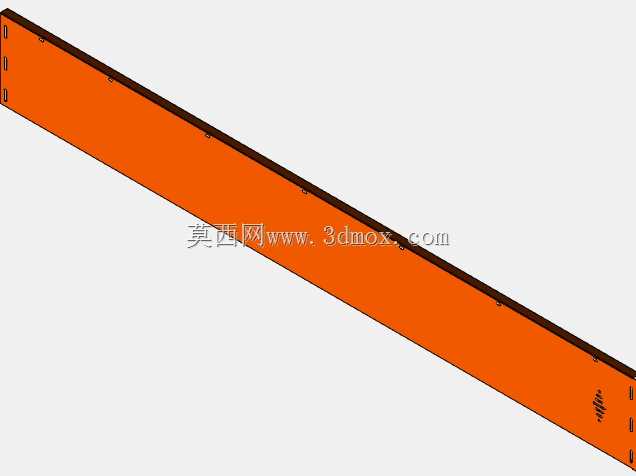

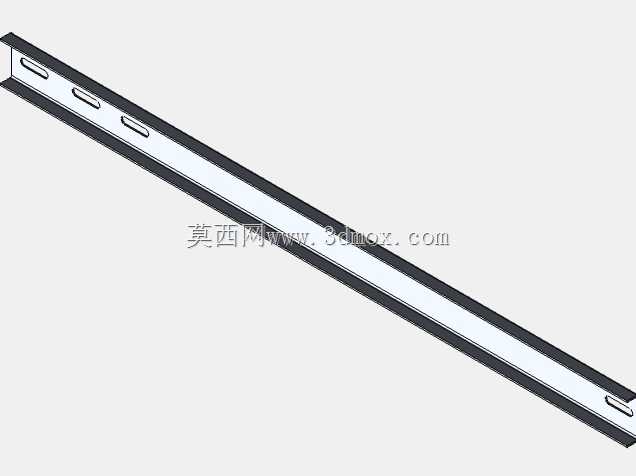

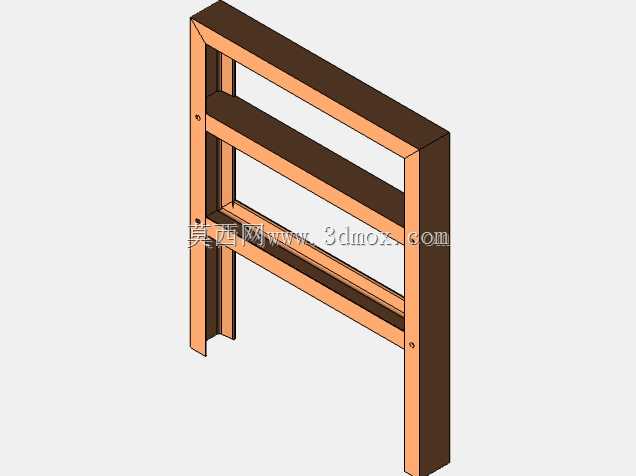

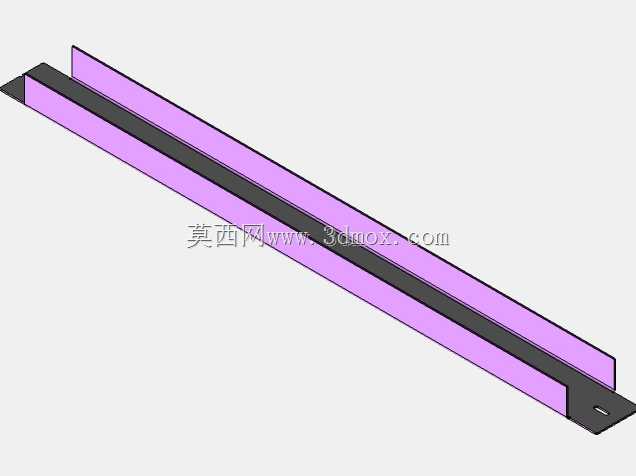

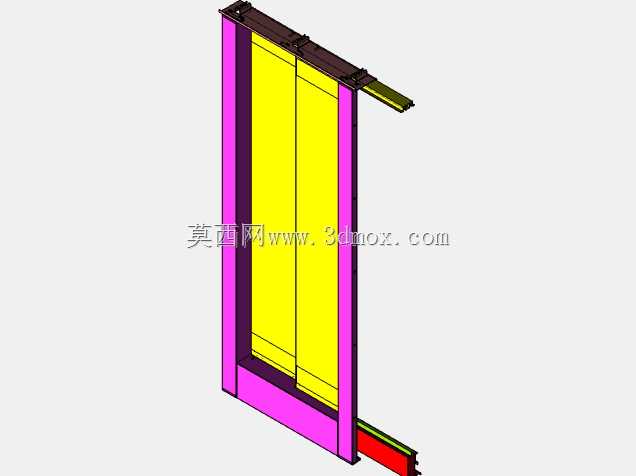

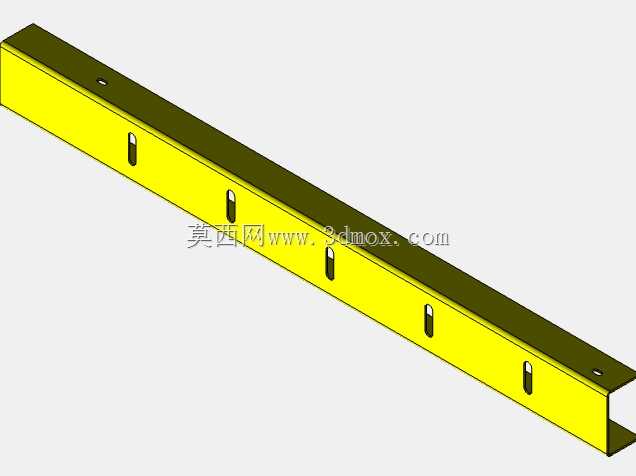

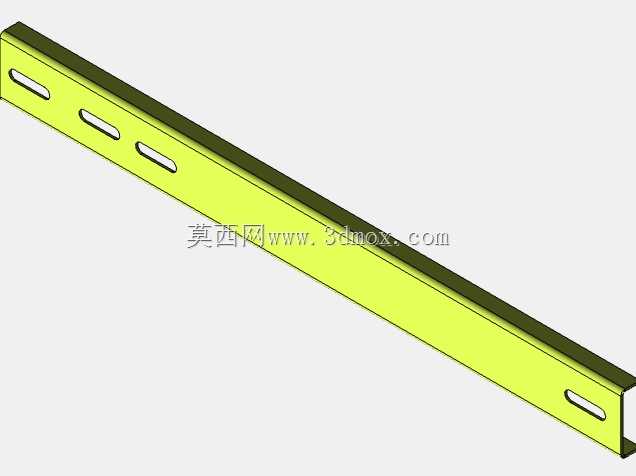

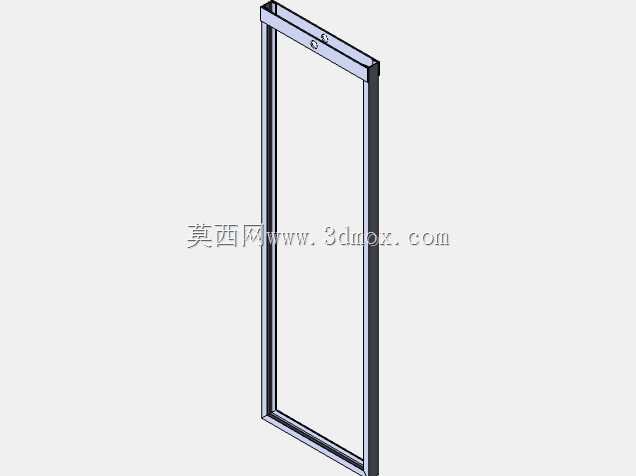

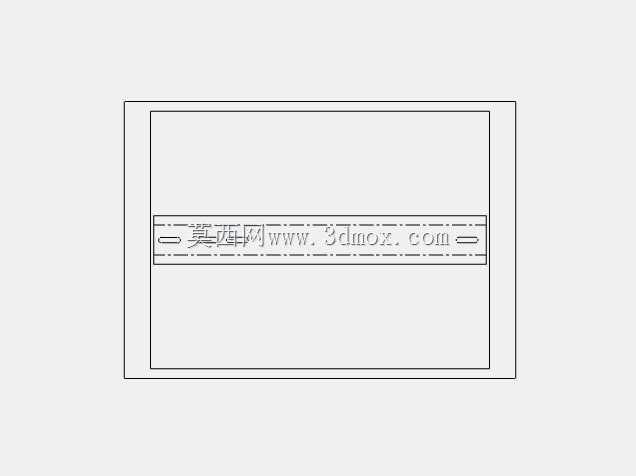

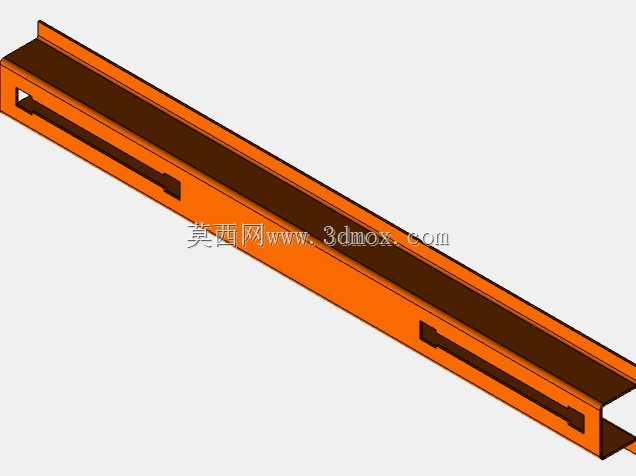

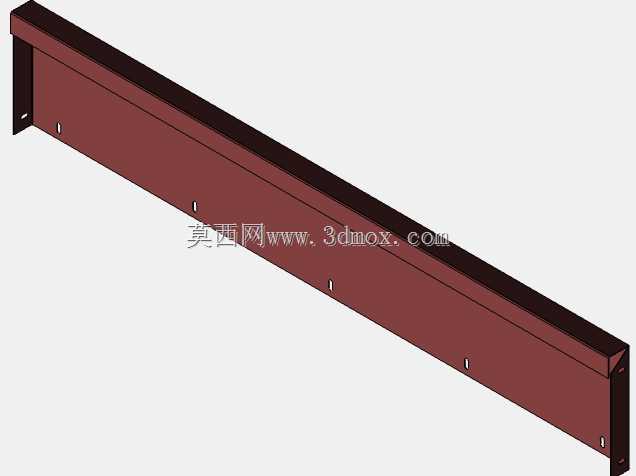

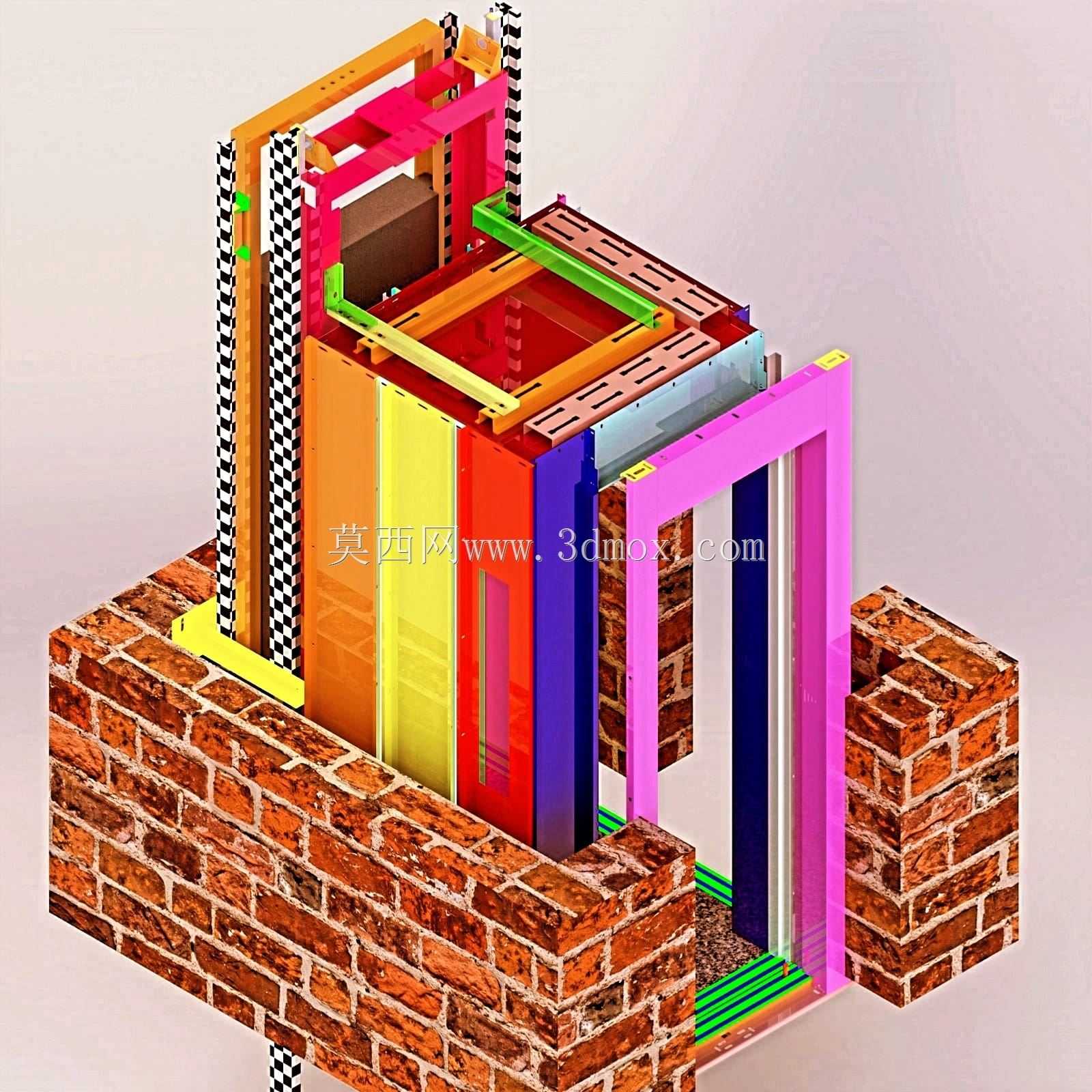

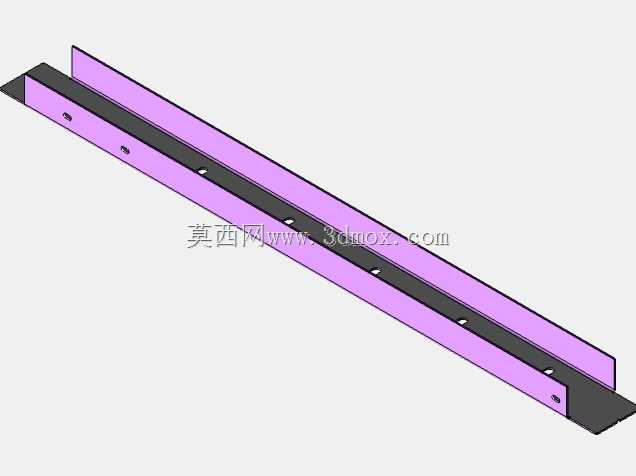

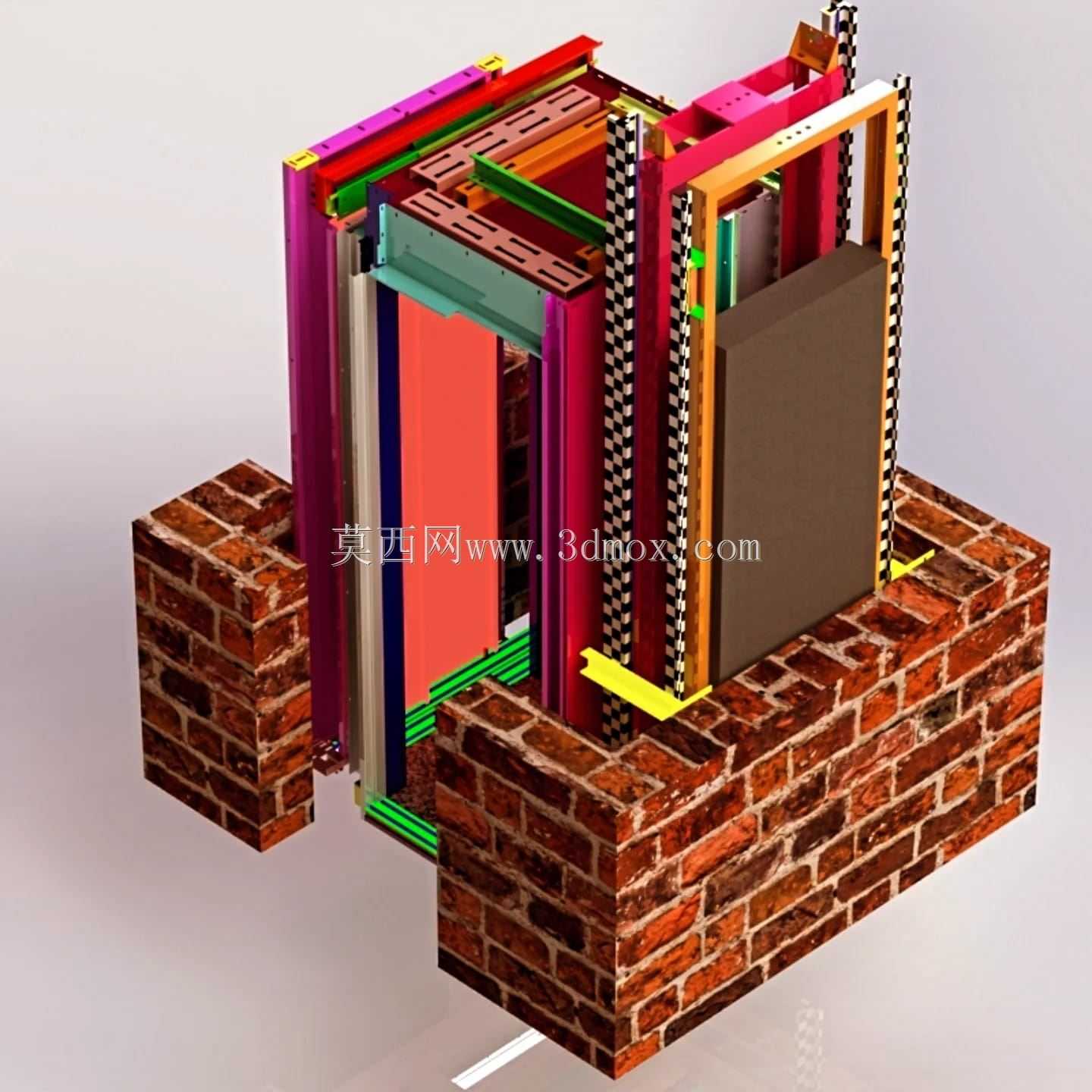

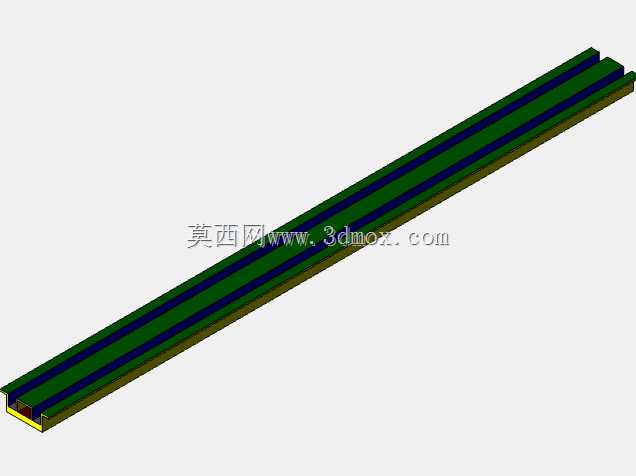

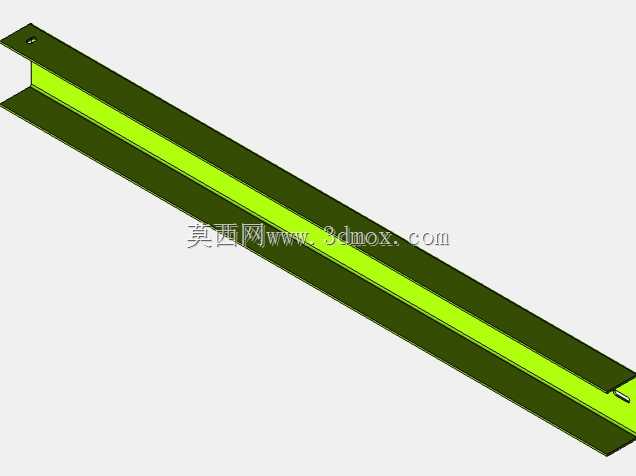

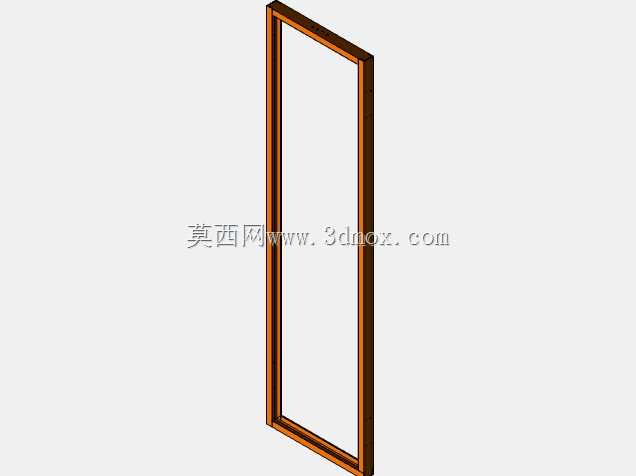

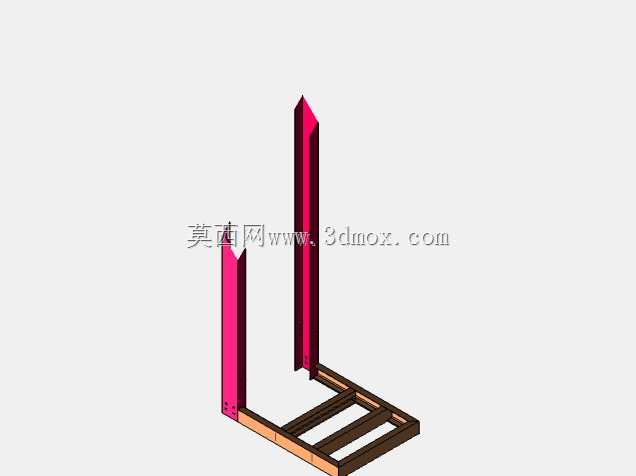

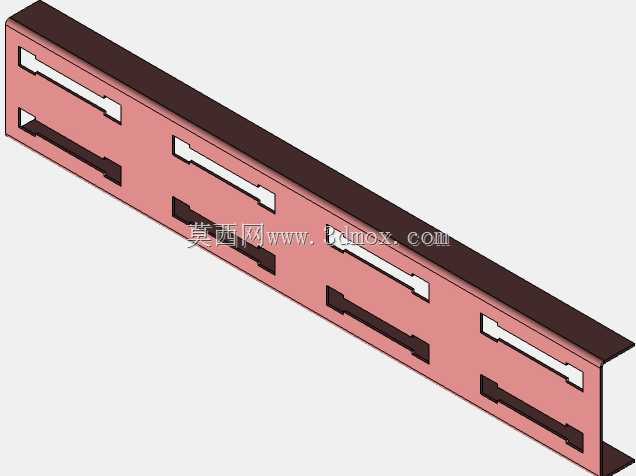

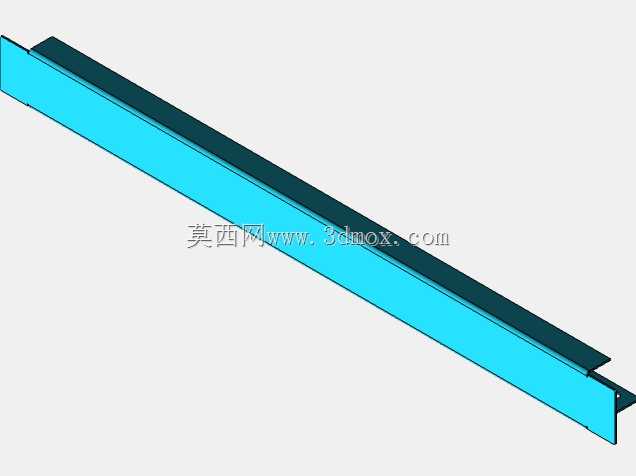

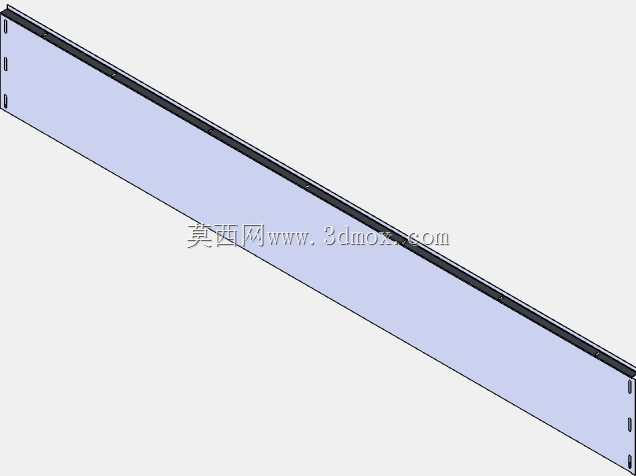

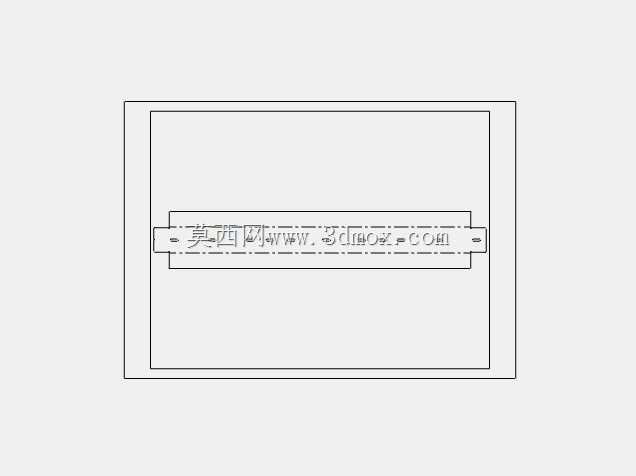

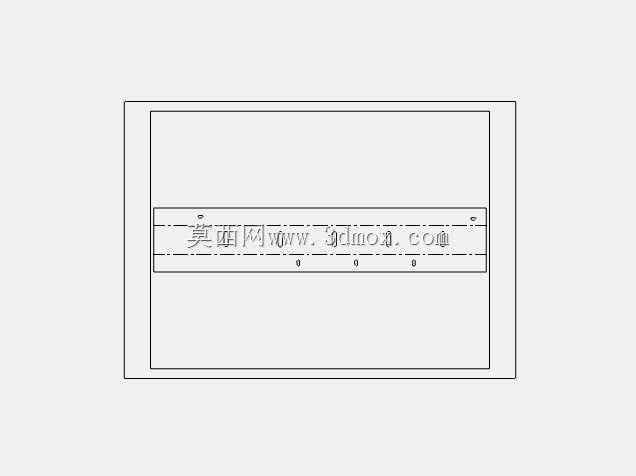

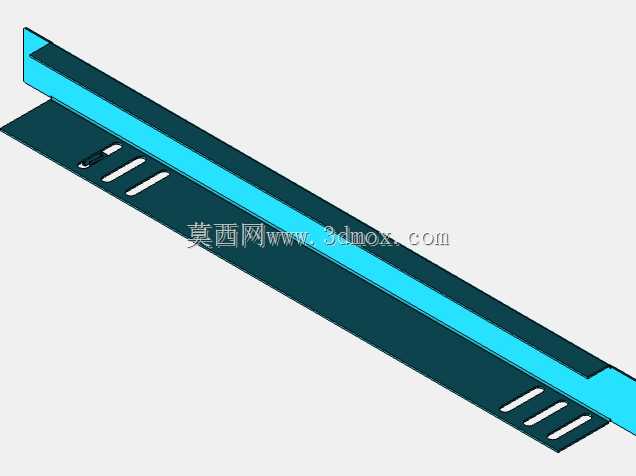

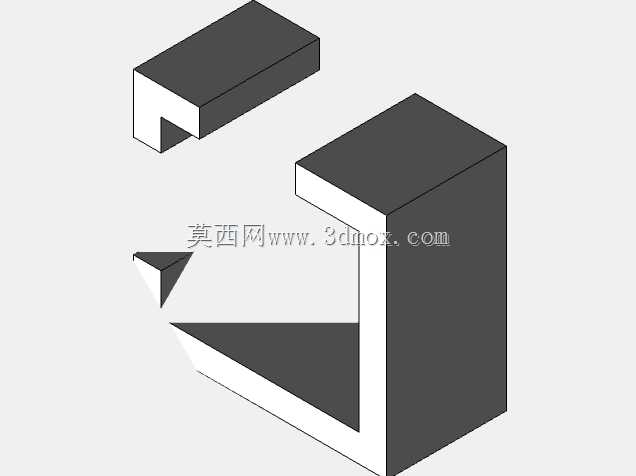

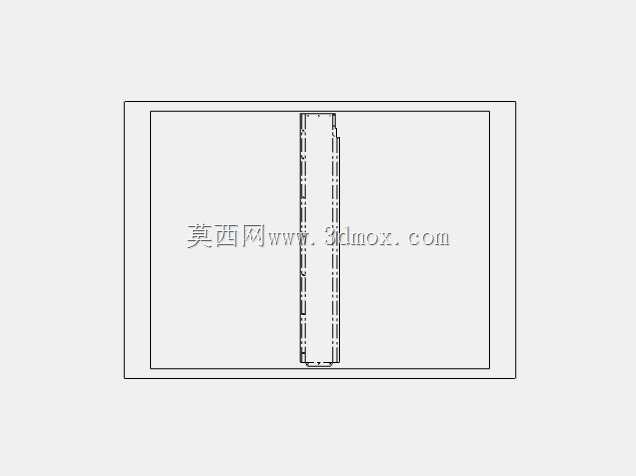

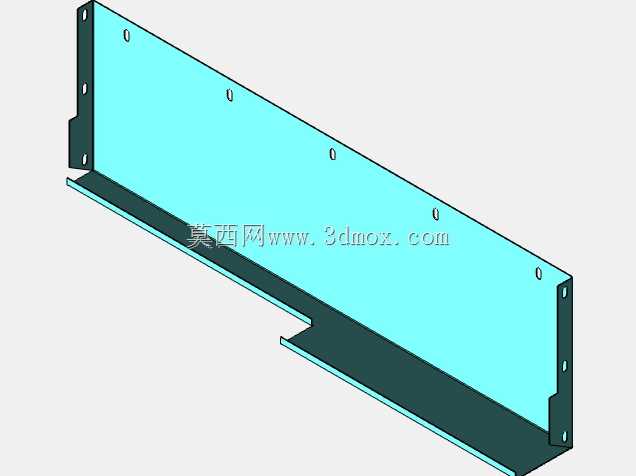

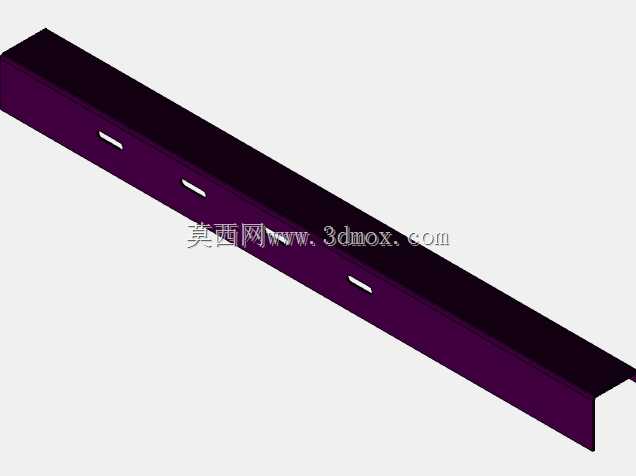

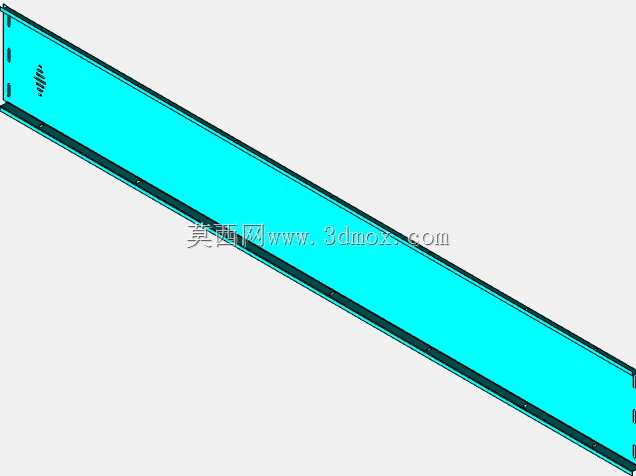

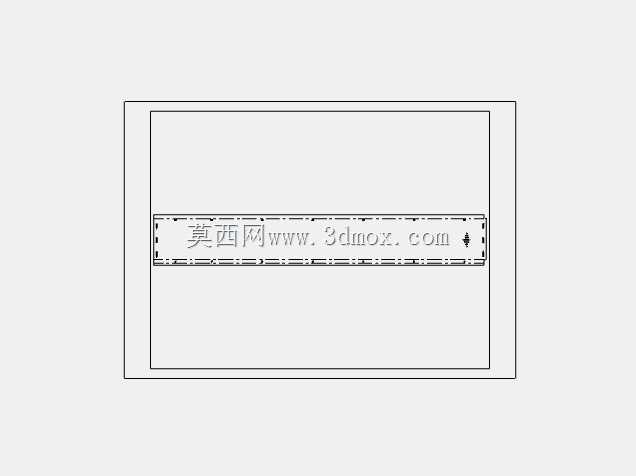

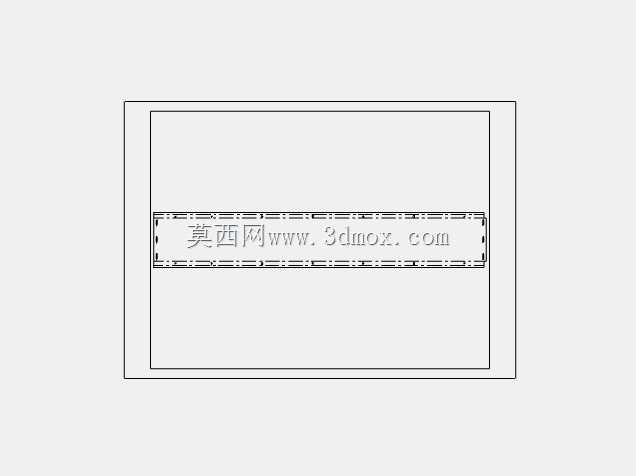

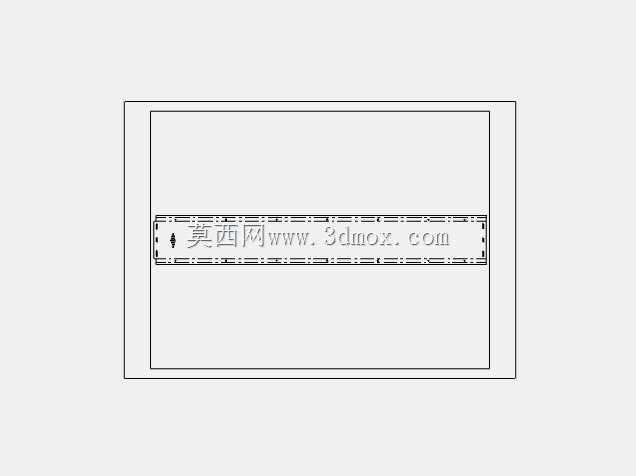

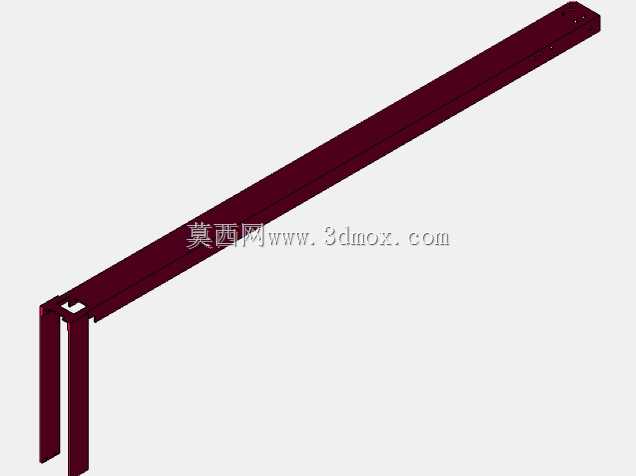

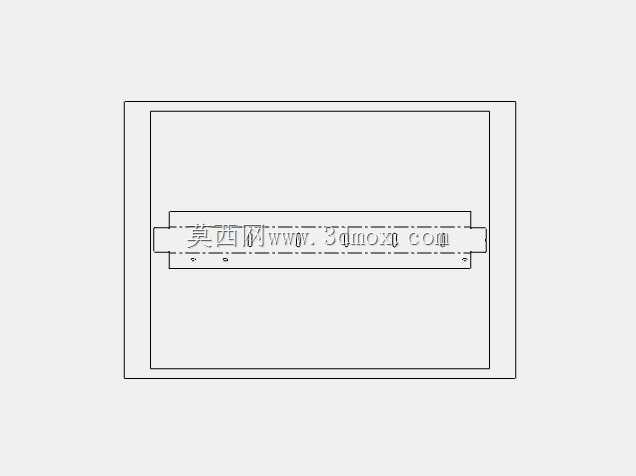

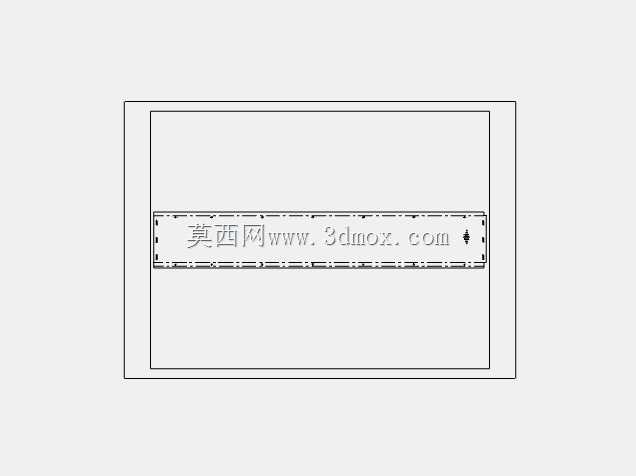

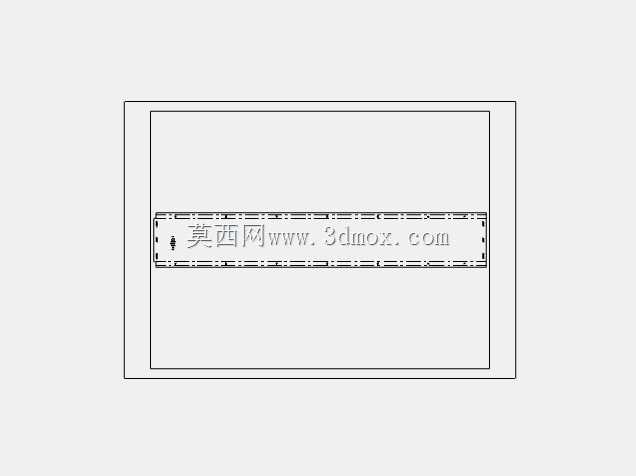

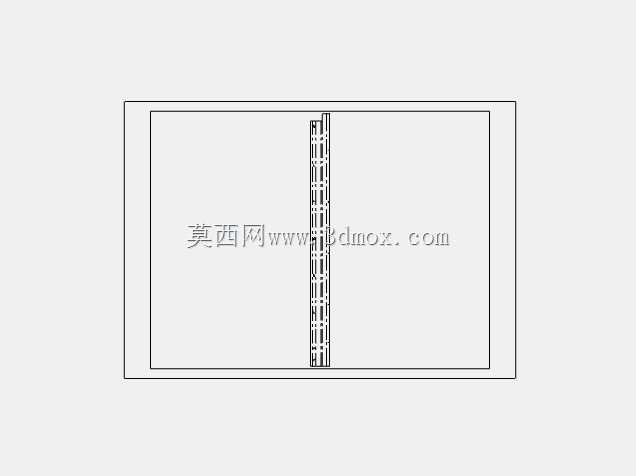

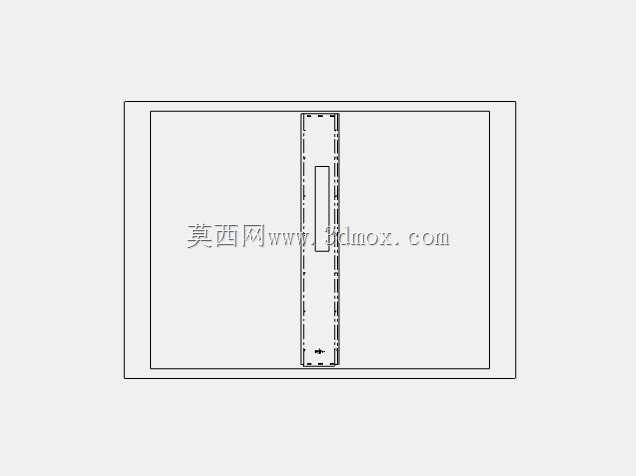

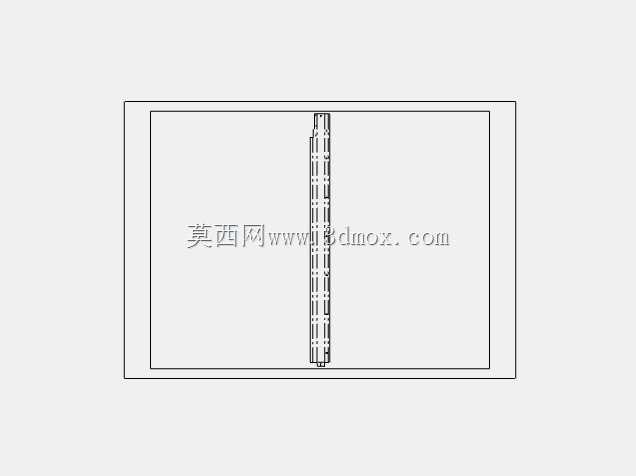

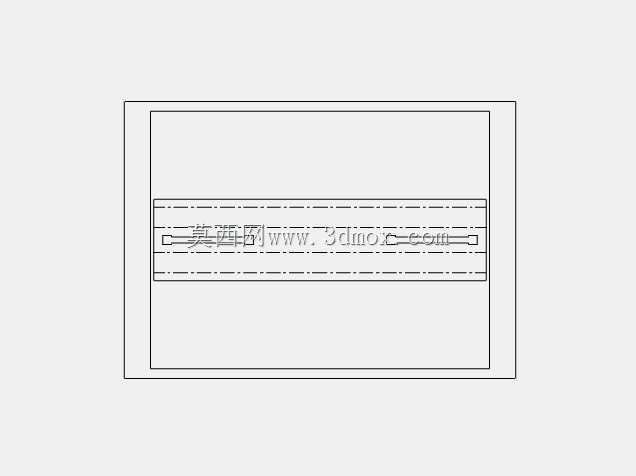

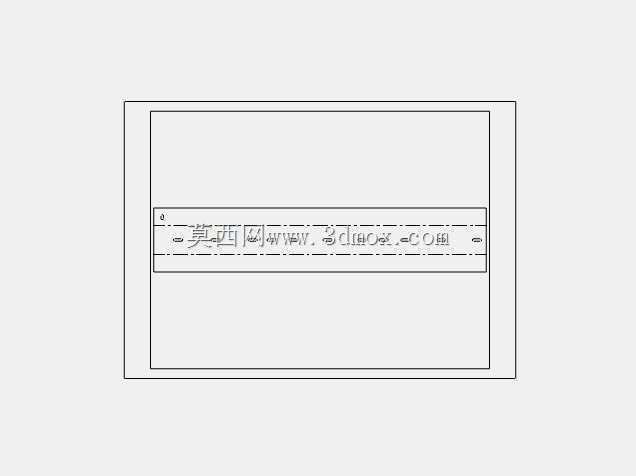

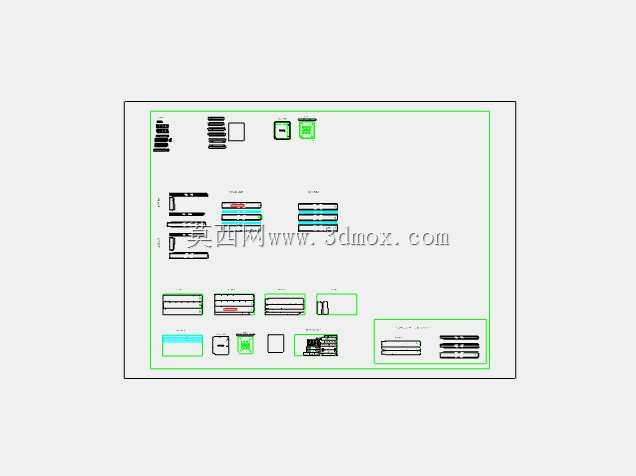

　　在老旧楼宇改造、小型厂房垂直运输、家用加装代步升降装置的场景里，很多项目受限于场地空间，无法预留双侧支撑的安装位置，常规双立柱升降结构需要在通道两侧预留固定点位，不仅占用横向通行宽度，还会对原有建筑墙体造成多点位破坏，施工周期长、改造成本高，这类场景下，单墙依托式的叉式升降导向支架就有了明确的应用空间。这款结构的核心设计思路，就是把整套升降装置的承载受力全部集中在单侧墙体上，不需要在通道另一侧设置任何支撑构件，安装完成后通道横向空间完全释放，不会占用过多通行面积，尤其适合宽度不足1.2米的狭窄通道、老旧居民楼楼道加装、小型仓库夹层货物转运这类空间局促的场景。从结构组成来看，整套导向支架采用矩形截面的型材焊接成型，整体为立式长框结构，两根竖向主导向轨平行布置，上下端通过横向连接梁焊接成刚性整体，所有型材拼接处采用满焊工艺，焊后做应力释放处理，避免长期承载后出现框架变形，影响升降运行的平顺性。竖向导轨的截面选型经过受力校核，在单侧承载150kg额定载荷的工况下，导轨的侧向挠度控制在1/1000以内，保证升降平台沿导轨运行时不会出现卡滞、晃动的问题。

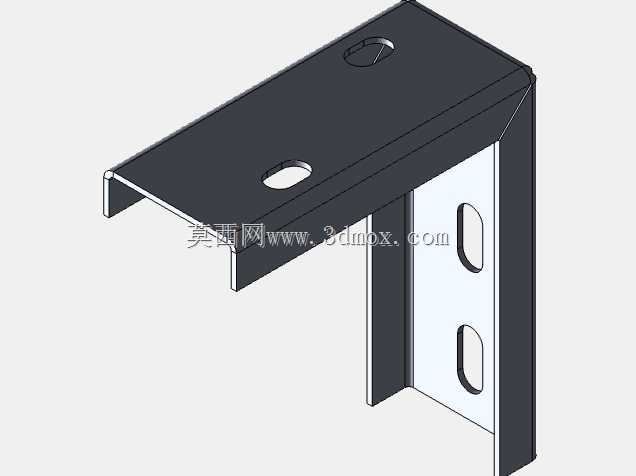

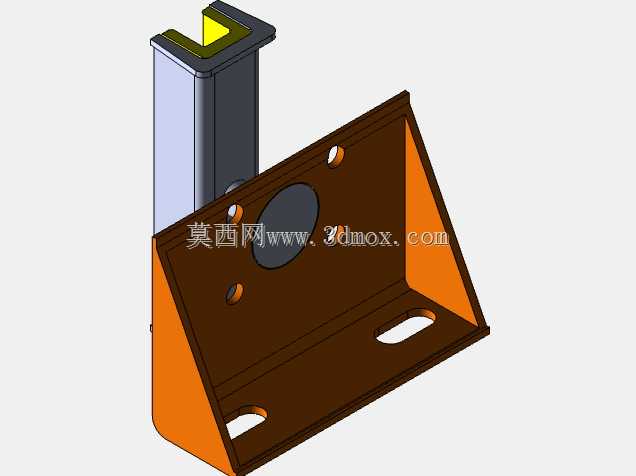

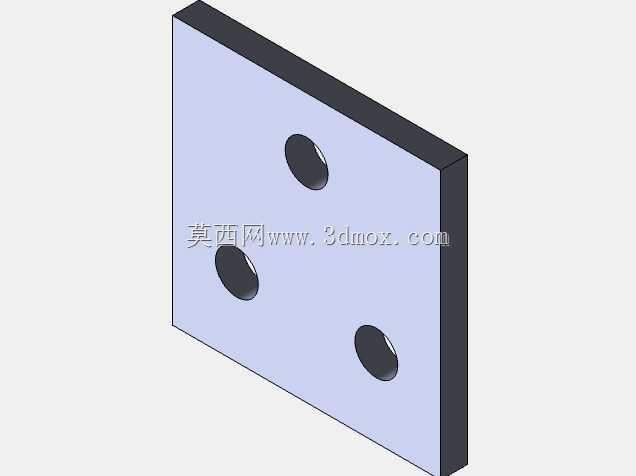

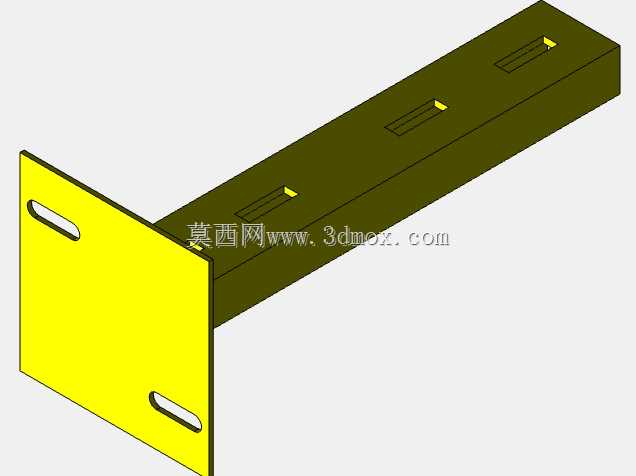

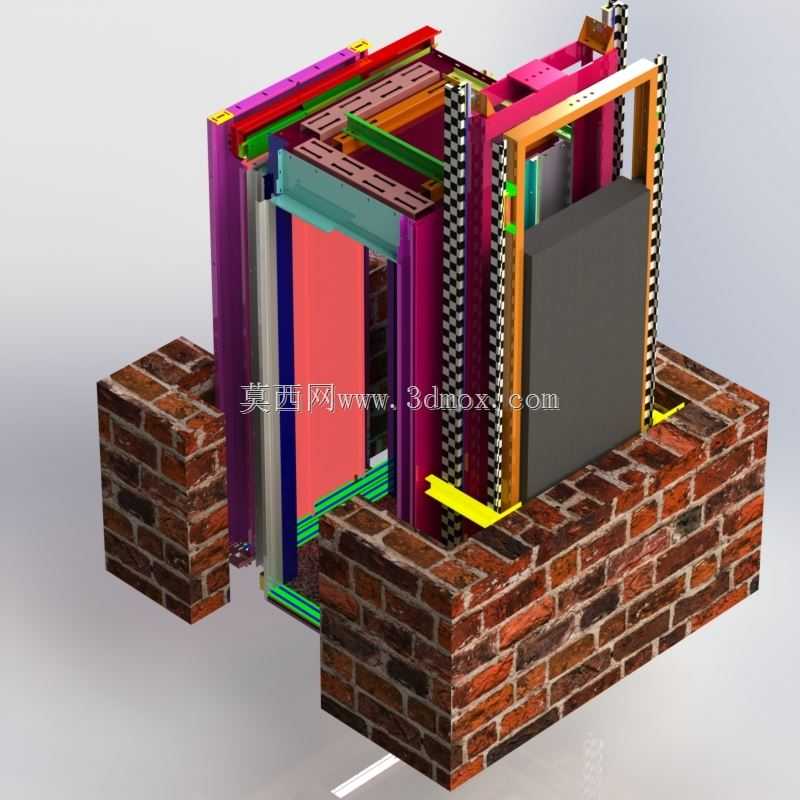

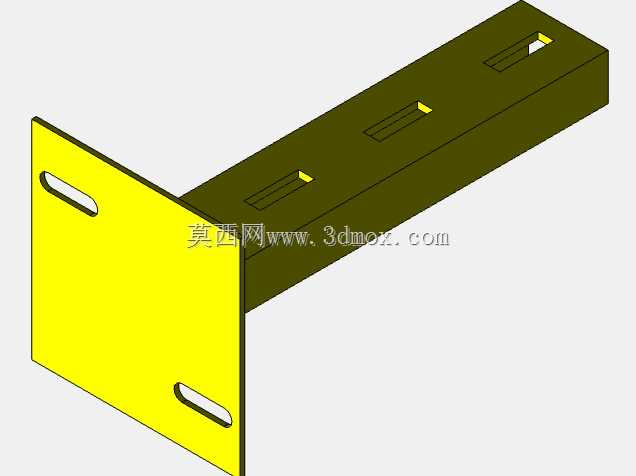

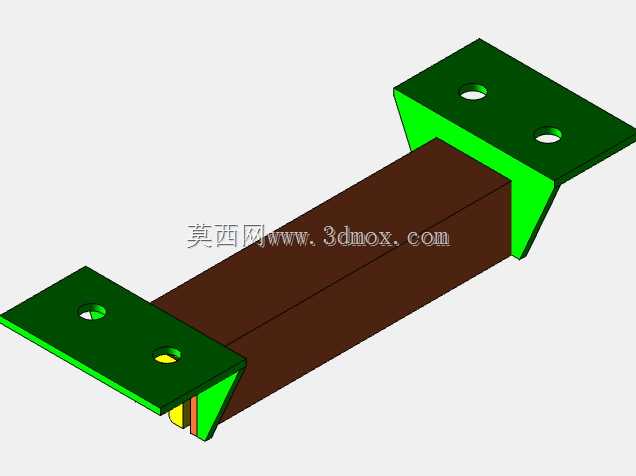

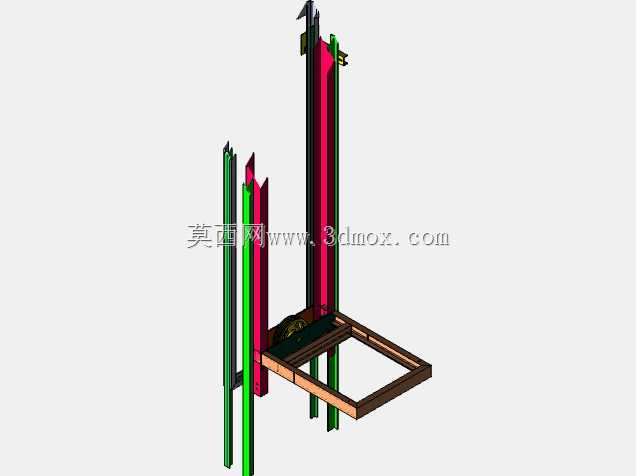

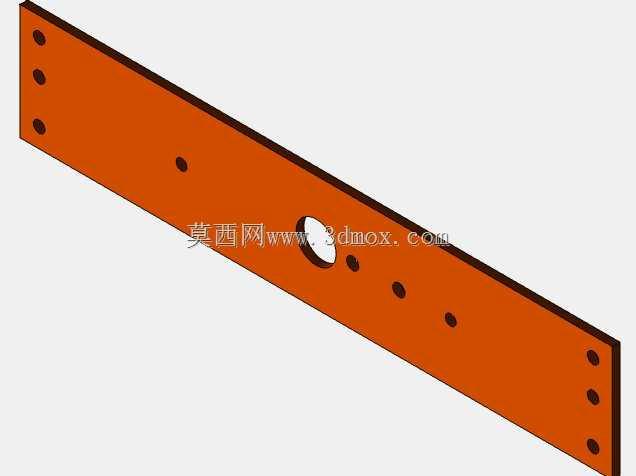

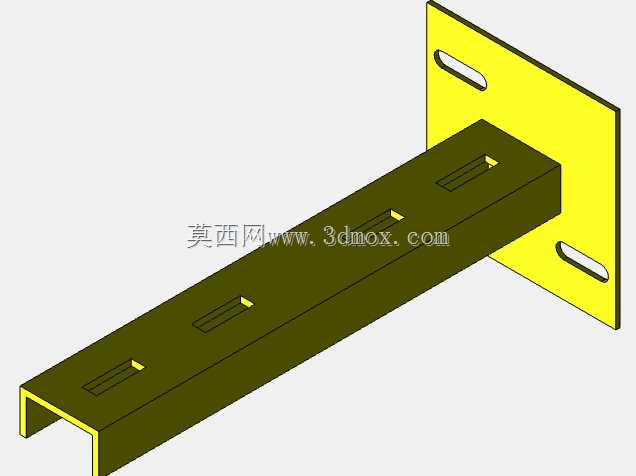

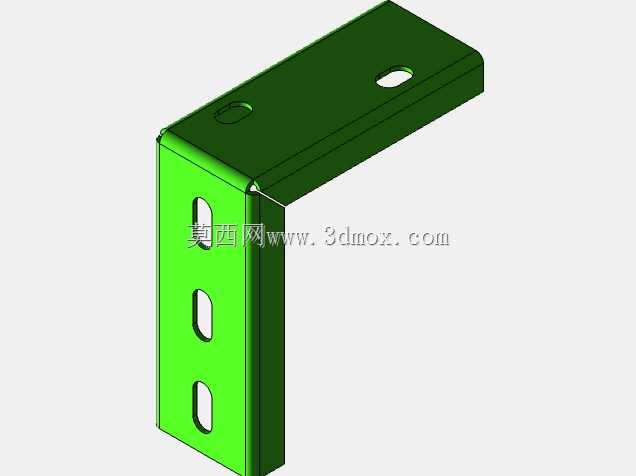

　　安装边界上，整套支架只需要在固定侧墙体上预留上下两组固定点位，每组点位采用膨胀螺栓与墙体预埋钢板连接，不需要在地面做额外的预埋基础，也不需要在通道顶部做吊装固定，安装作业只需要在单侧墙面完成，施工过程不会影响通道另一侧的正常通行，对于正在运营的厂房、有人居住的居民楼来说，施工干扰极小。框架的内侧预留了升降滑台的安装接口，滑台通过导向滚轮卡在两根竖向导轨的型腔内，滚轮采用包胶轴承结构，运行时噪音低、磨损小，配合叉式剪臂的伸缩动作，就能带动搭载平台沿着导轨做垂直方向的升降运动。

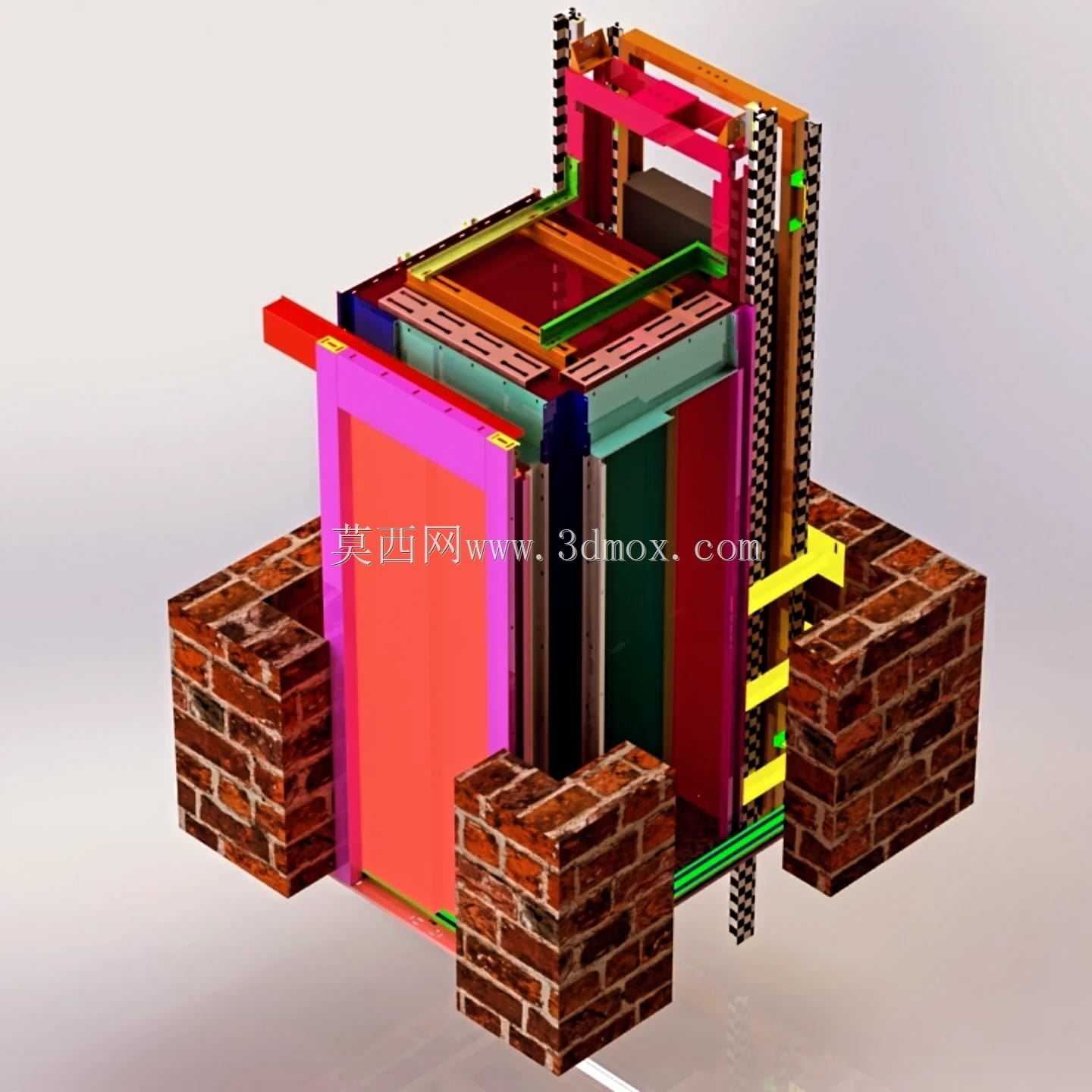

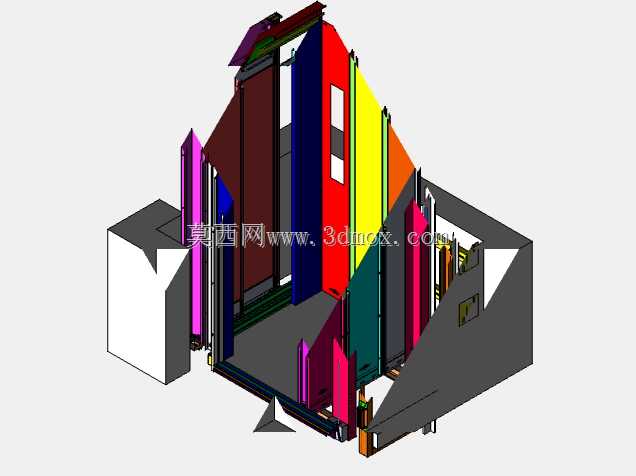

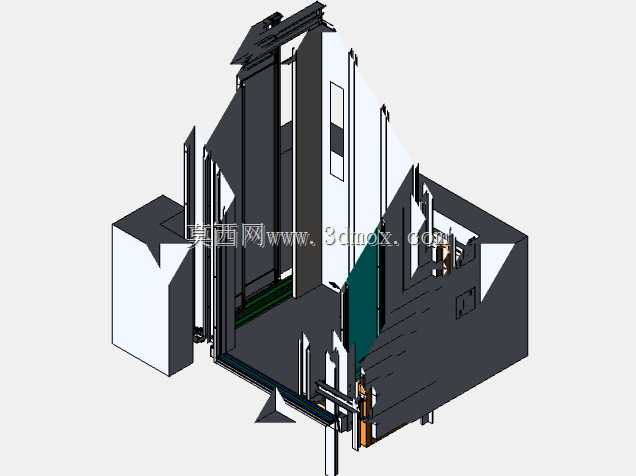

　　和常规双导轨对称布置的升降结构不同，这款单墙安装的支架在设计时特意做了偏载受力优化，两根竖向导轨的中心距根据额定载荷的偏载力矩做了加宽处理，即使搭载的货物或者人员重心偏向通道侧，导轨的受力也能保持在材料许用应力范围内，不会出现导轨外翻、固定点松动的安全隐患。在实际使用场景中，这款支架可以搭配不同尺寸的搭载平台，用于小型货物的楼层转运，也可以加装轿厢组件作为简易家用电梯的导向支撑，框架外侧可以根据装修需求包覆装饰面板，和周边墙面保持视觉统一，不会破坏原有空间的装修风格。结构的维护也十分便捷，所有导向滚轮、润滑点位都布置在靠近墙体的一侧，维护人员站在通道内就可以完成日常的润滑、紧固件检查、滚轮间隙调整作业，不需要拆解外围装饰结构，后期运维成本低。设计过程中还考虑了不同层高的适配性，竖向导轨可以根据实际安装高度做分段拼接，拼接处采用内置定位销+螺栓锁紧的连接方式，拼接后的导轨直线度公差控制在0.5mm/m以内，不会因为分段拼接影响升降滑台的运行平顺性，最高可以适配6米以内的提升高度，覆盖大多数低层建筑的垂直运输需求。

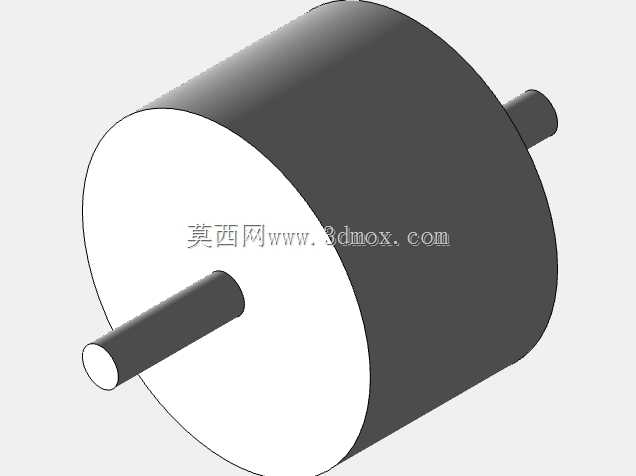

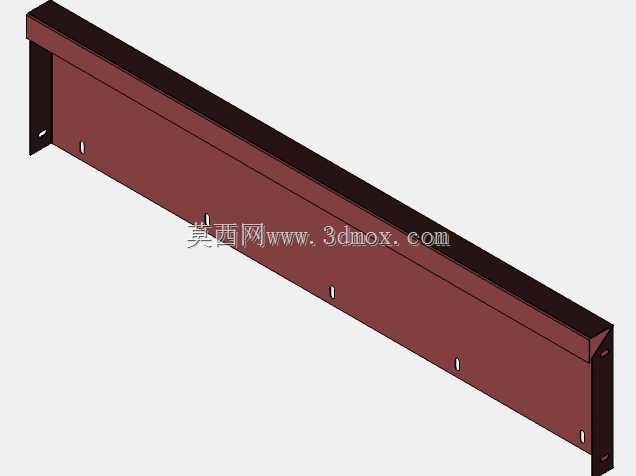

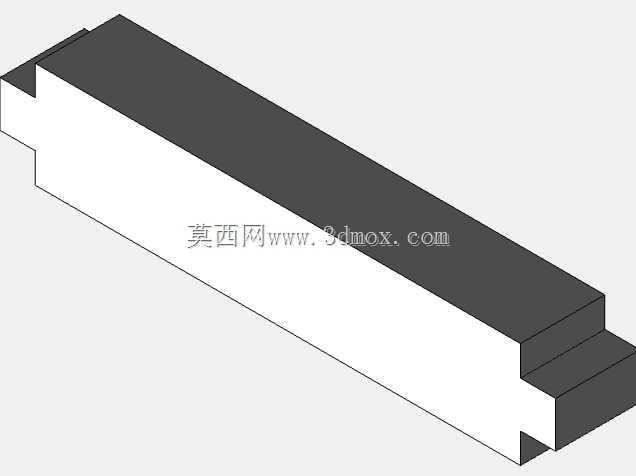

　　框架底部的横向连接梁上预留了缓冲装置的安装位，升降平台下降到最低位置时，缓冲块可以吸收落地冲击，避免刚性碰撞产生的噪音和结构损伤；顶部的横向连接梁则预留了限位开关、防坠安全机构的安装接口，不需要额外焊接安装支架，现场装配时直接用螺栓固定即可，减少现场施工的焊接作业量，降低安装难度。对于结构设计从业者来说，这类单墙安装的升降支架提供了一种窄空间垂直运输的解决方案，打破了常规升降结构必须双侧支撑的设计惯性，在空间受限的改造项目里有很高的参考价值；对于设备选型人员来说，在场地宽度不足、无法做双侧基础的场景下，可以直接参考这类结构形式做适配调整，减少项目的方案设计周期。
