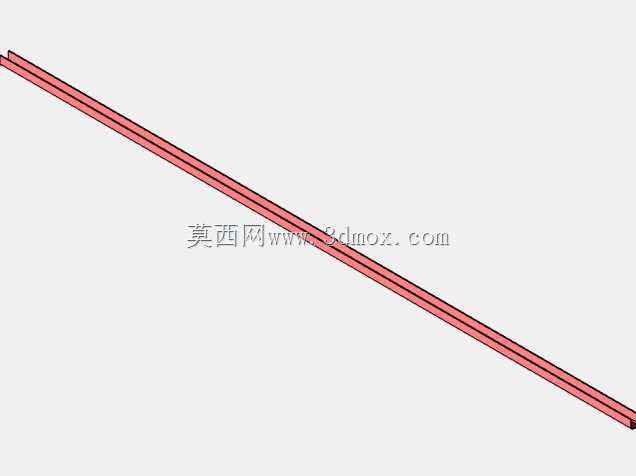

1.5吨载货电梯配套导轨结构件

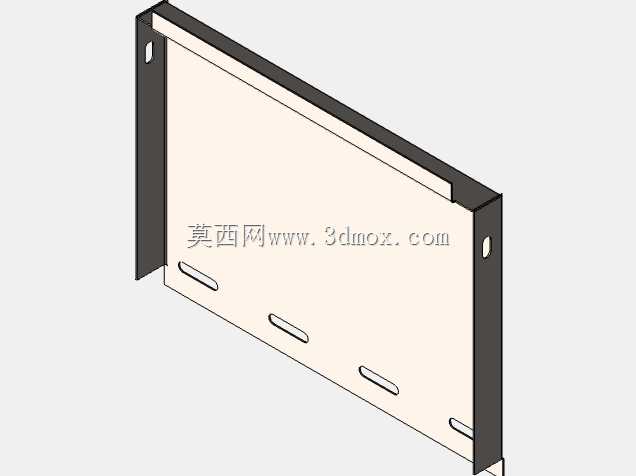

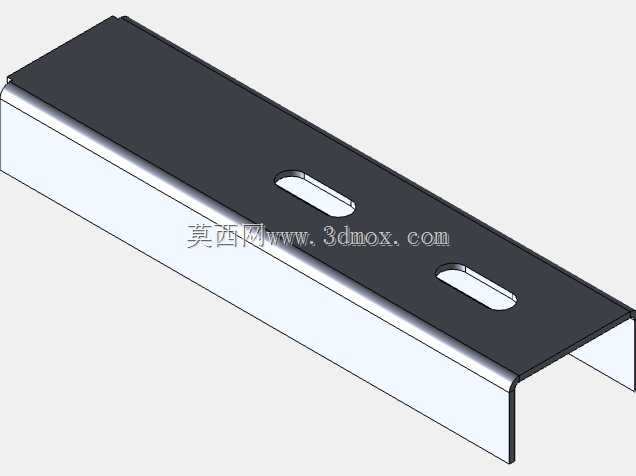

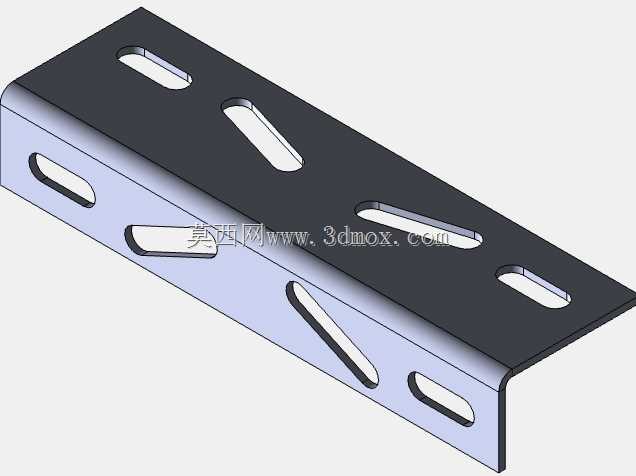

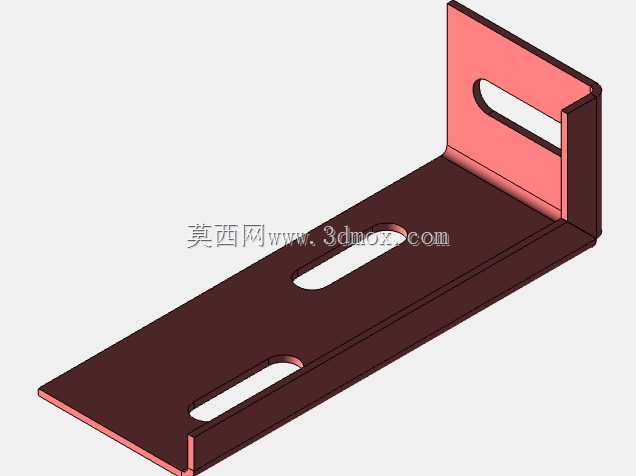

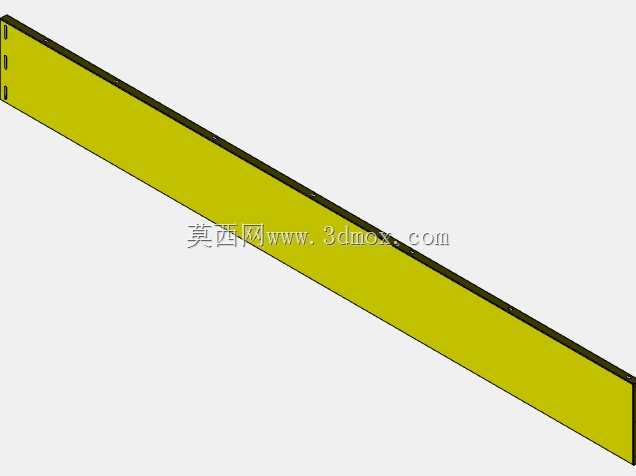

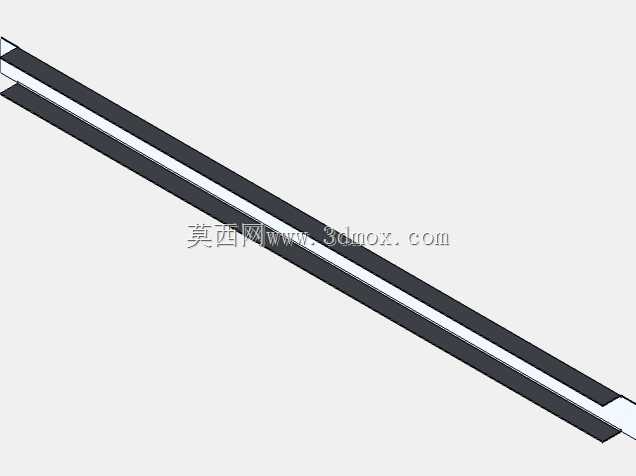

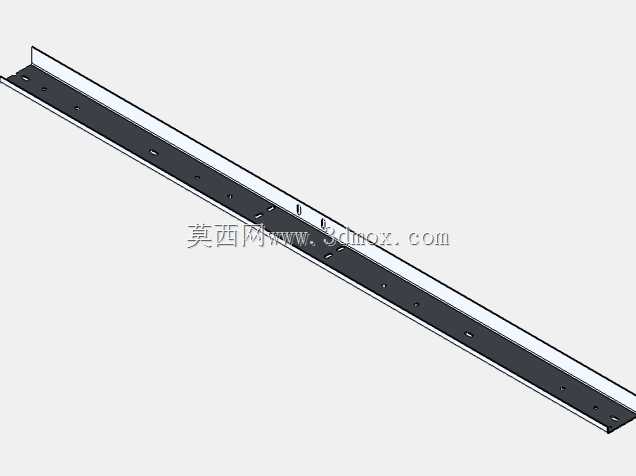

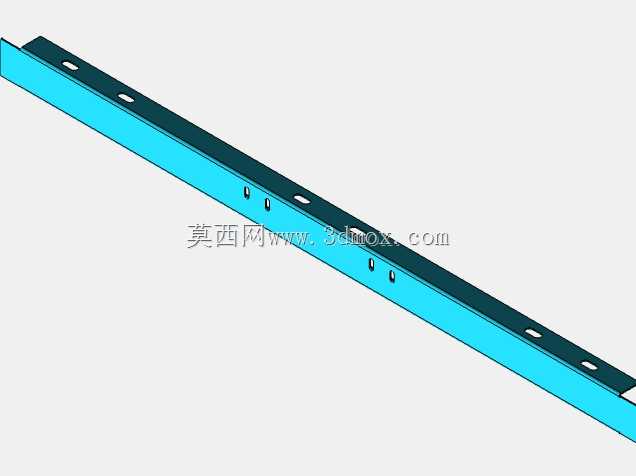

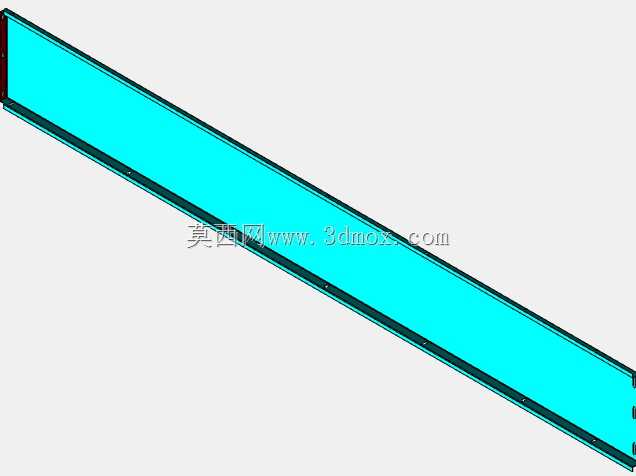

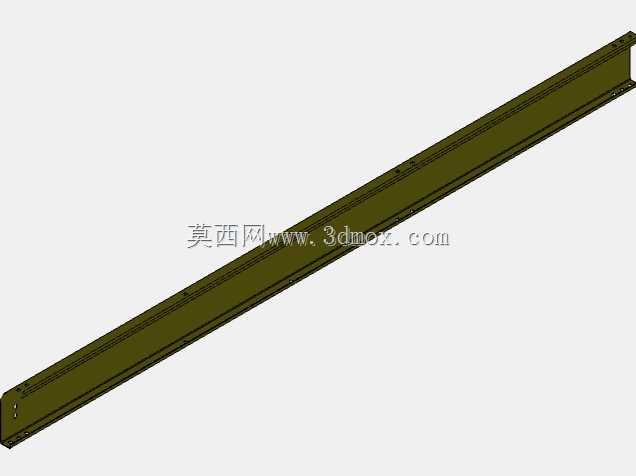

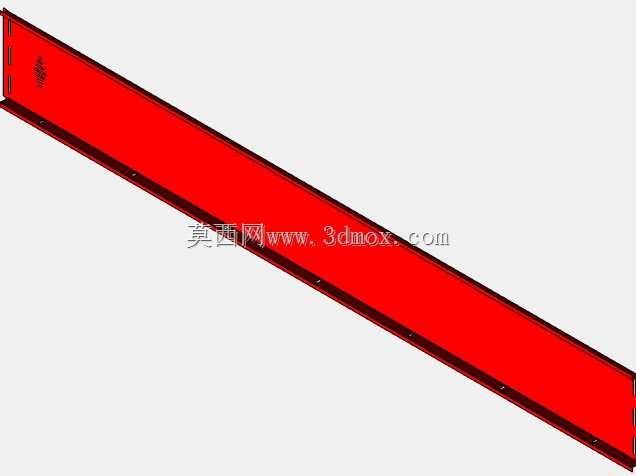

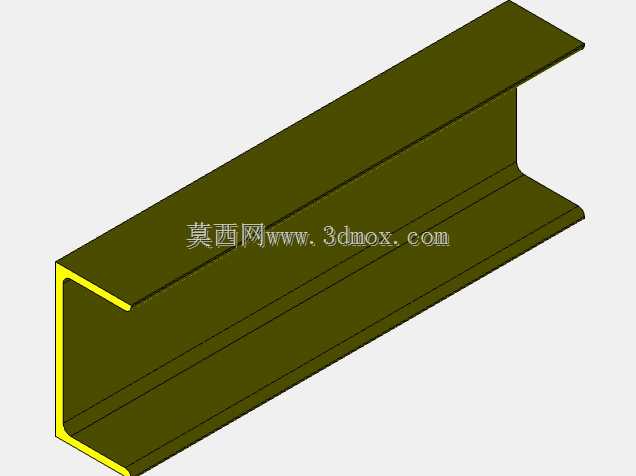

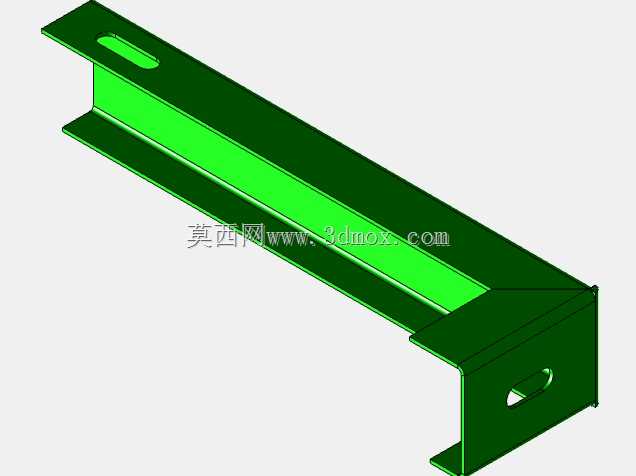

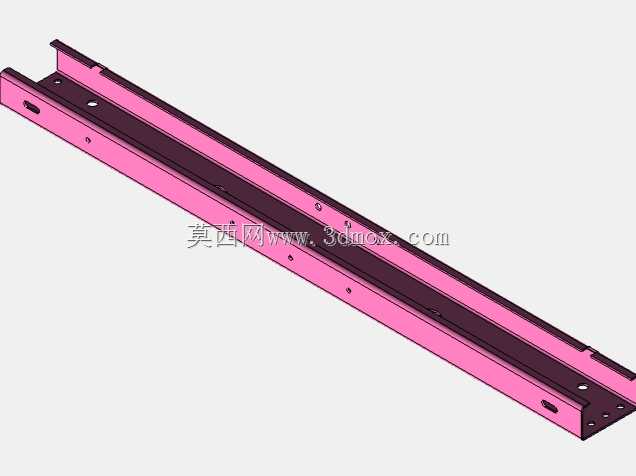

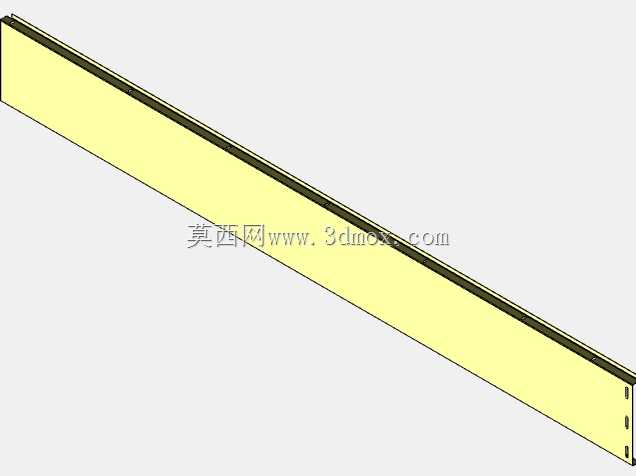

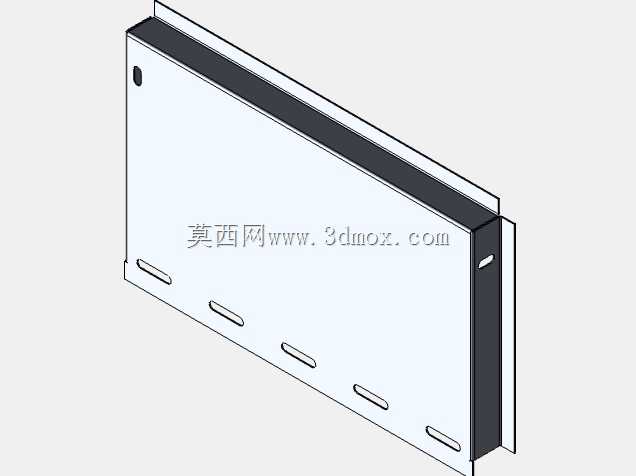

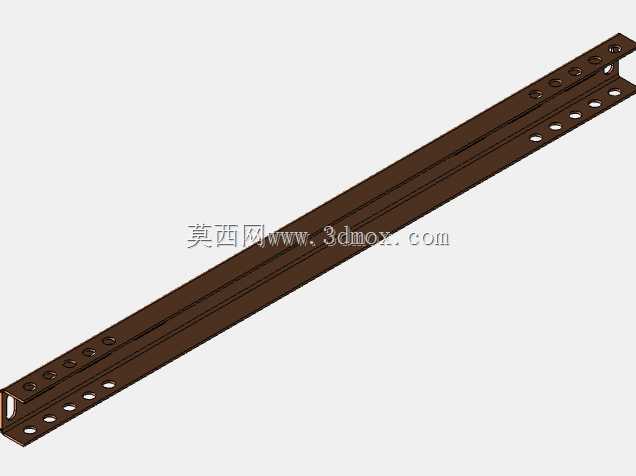

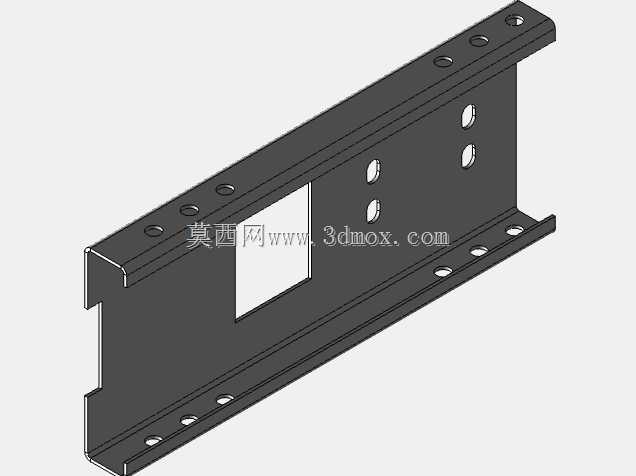

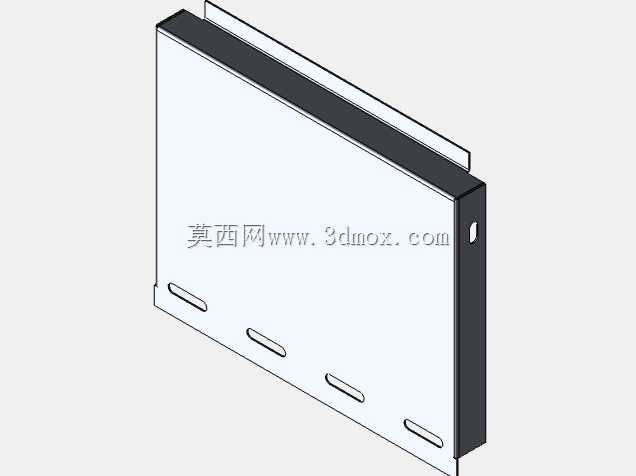

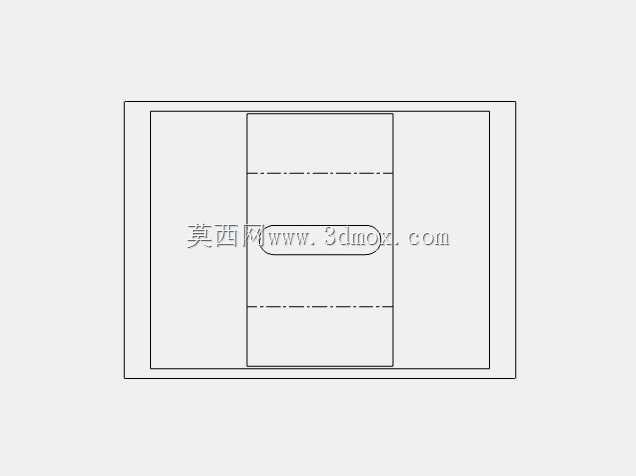

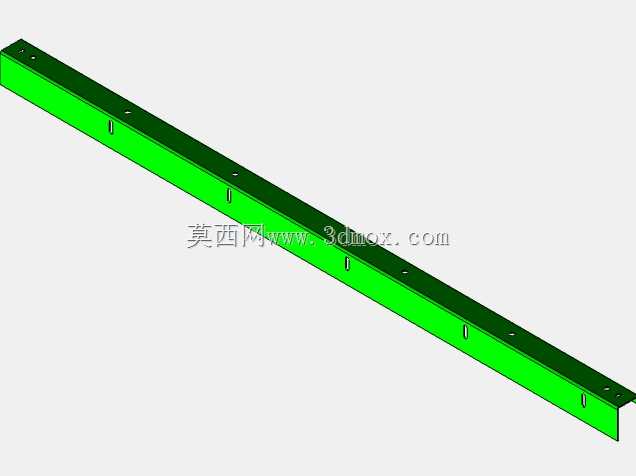

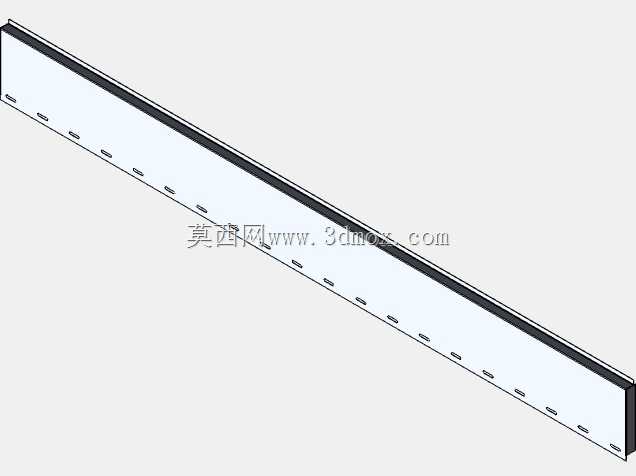

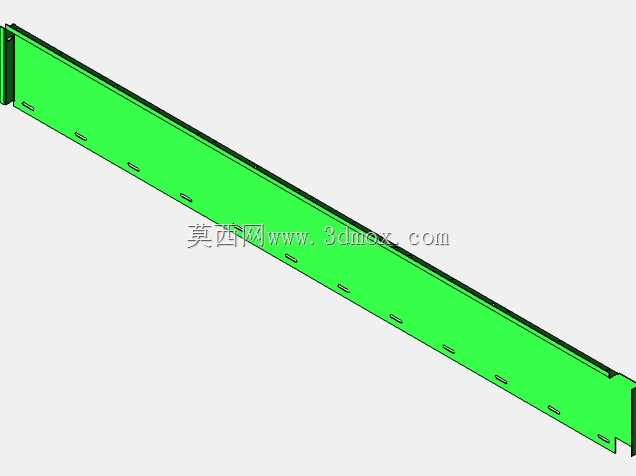

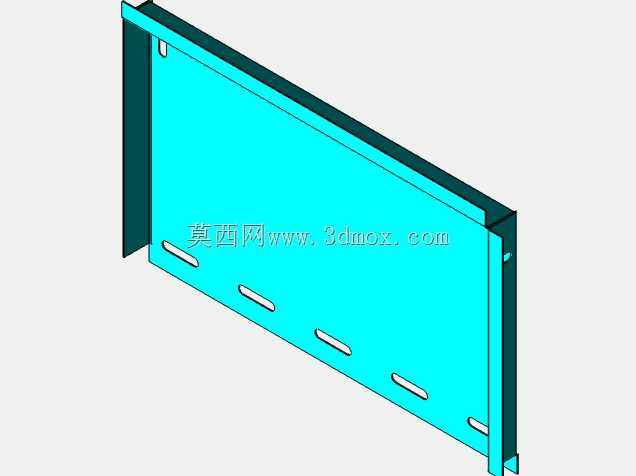

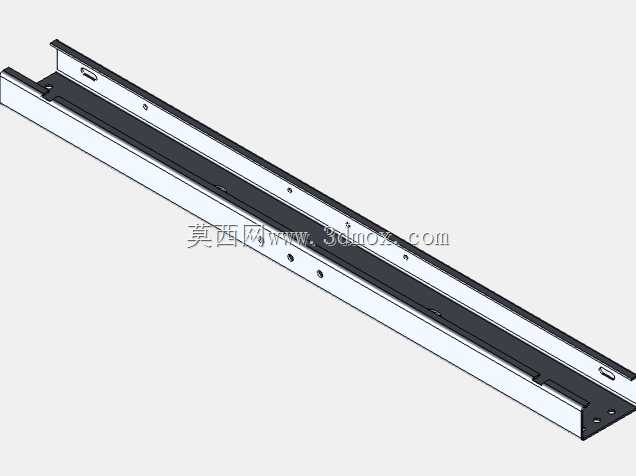

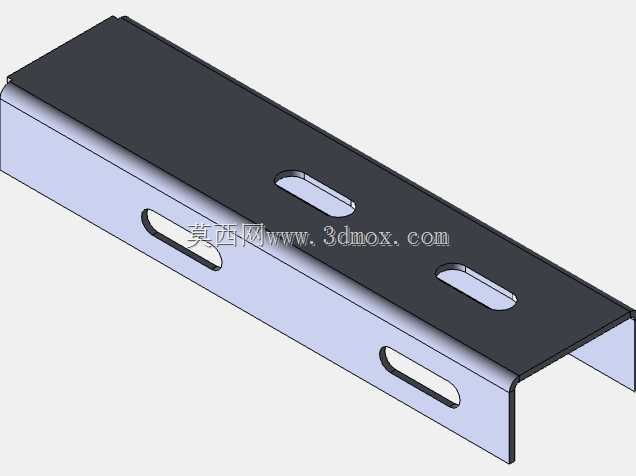

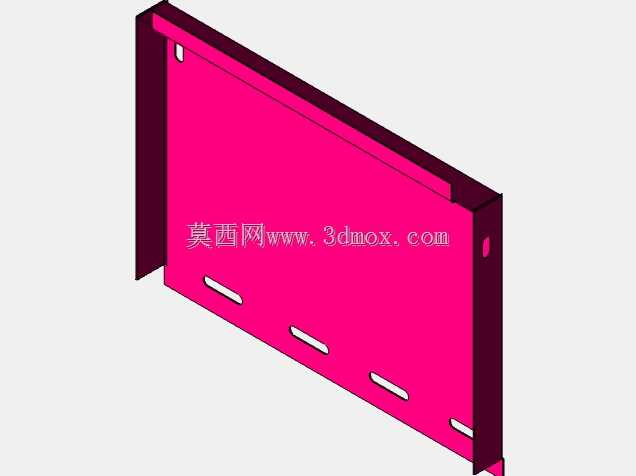

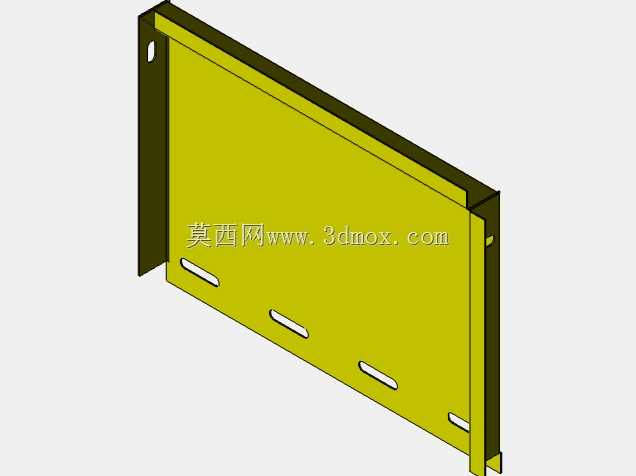

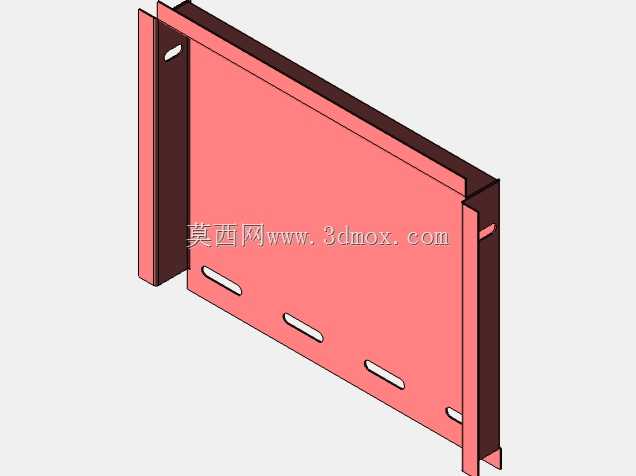

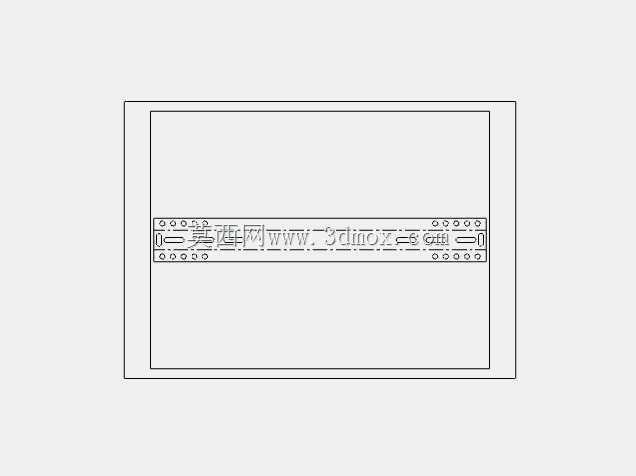

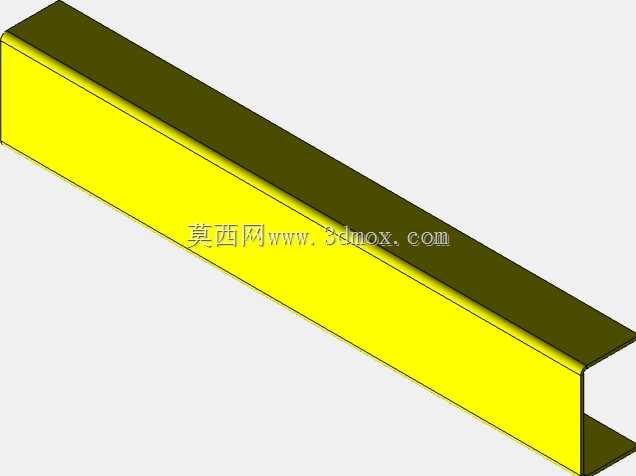

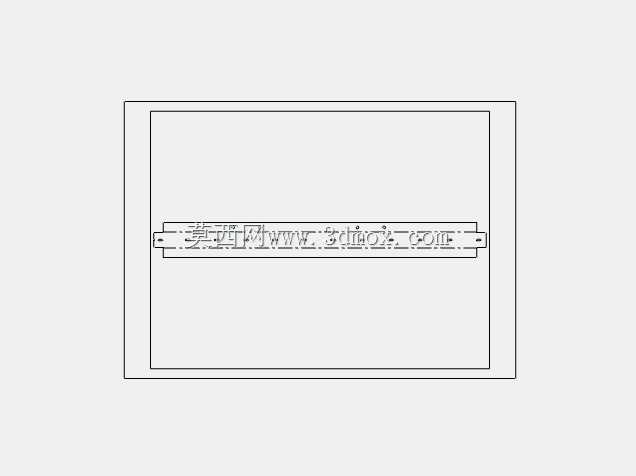

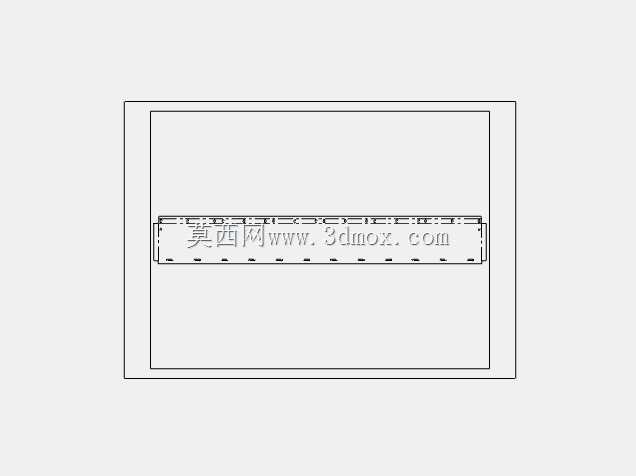

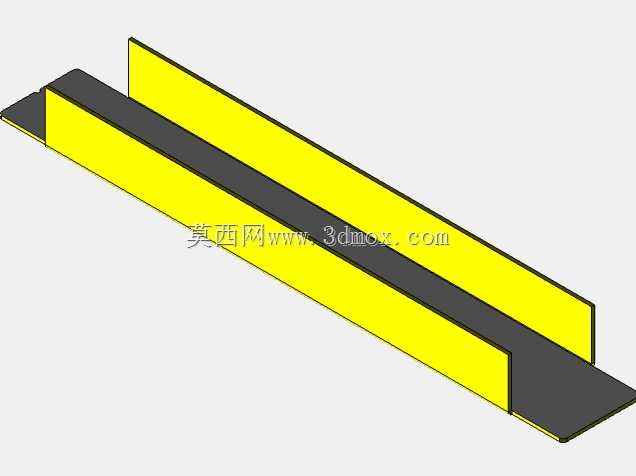

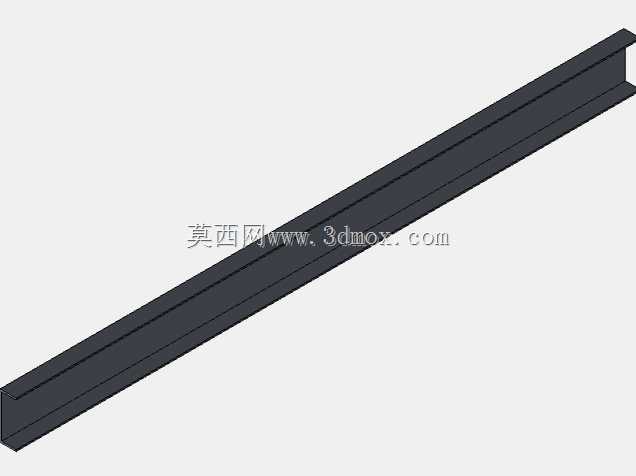

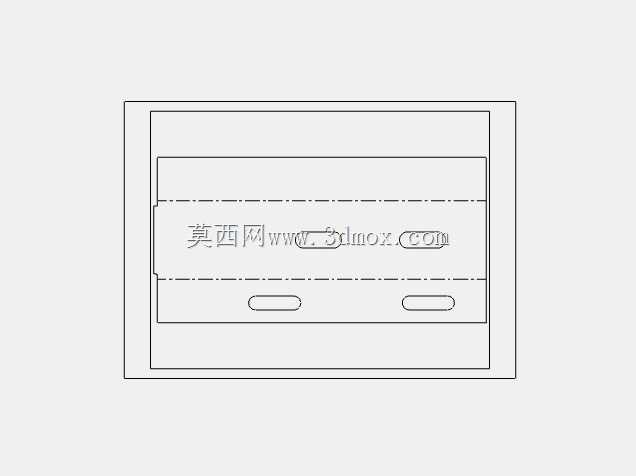

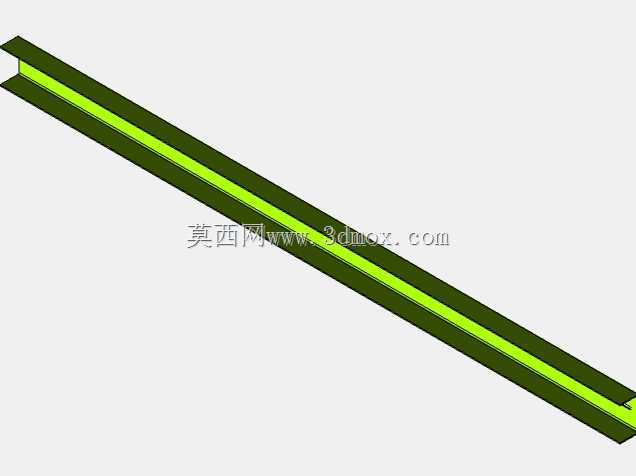

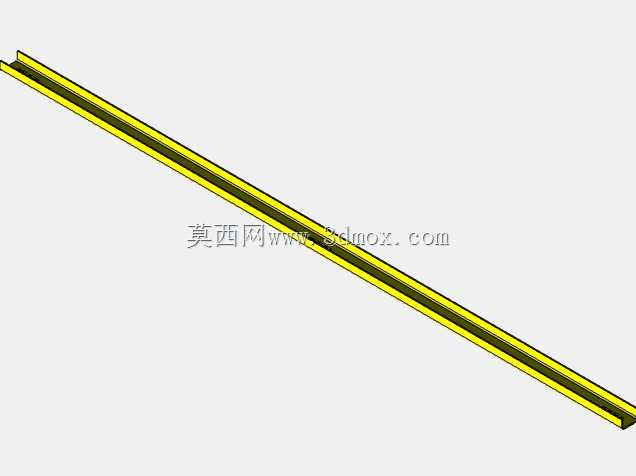

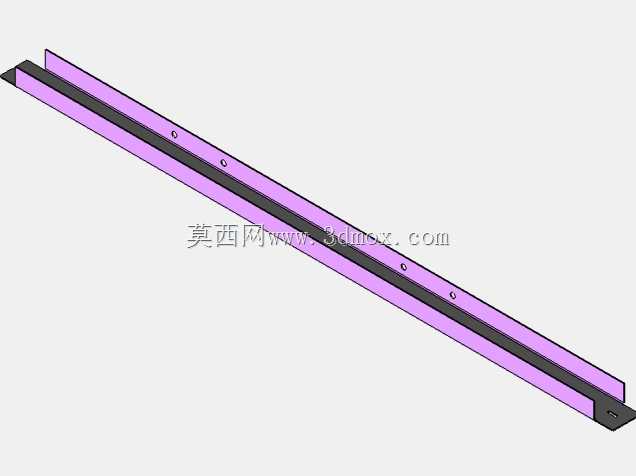

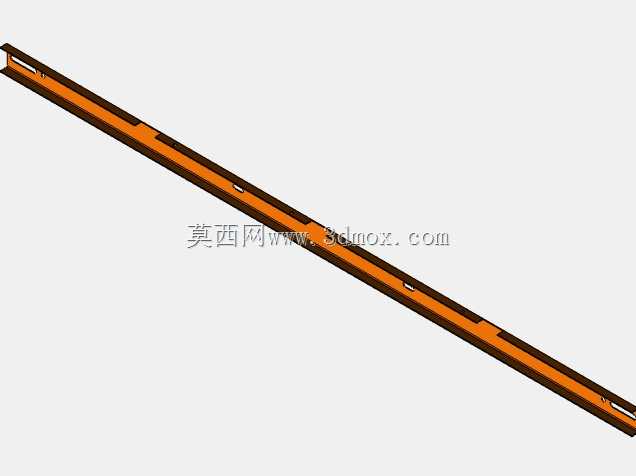

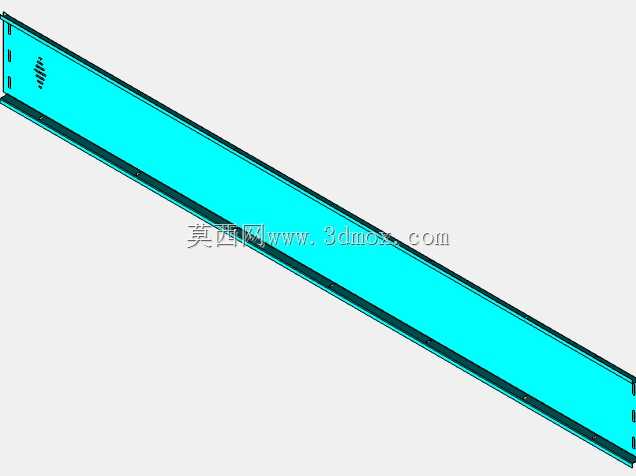

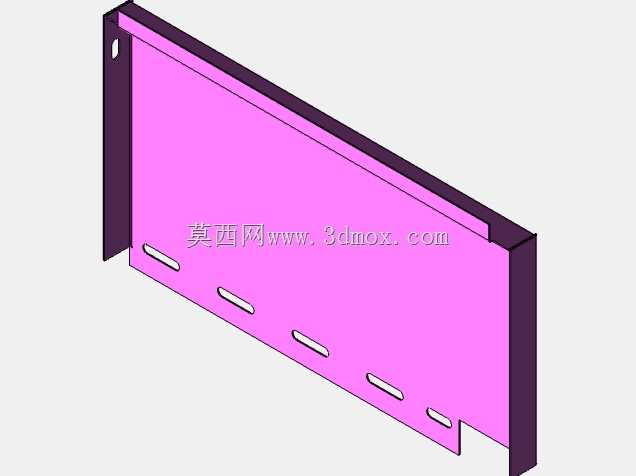

　　在工业厂房、仓储物流中心的垂直货运场景里，1.5吨级载货电梯承担着楼层间托盘货物、生产物料、工装设备的转运任务，其运行的平稳性、承载可靠性很大程度上取决于导向部件的结构设计合理性。本次呈现的结构件是该吨位载货电梯的核心导向导轨组件，区别于普通乘客电梯的导轨设计，这款导轨针对货运场景的重载、频繁启停、偏载受力等工况做了针对性的结构优化。从实际应用场景来看，这类导轨通常安装在电梯井道的两侧承重结构上，与轿厢架上的导靴配合，约束轿厢的运行轨迹，避免轿厢在升降过程中出现横向摆动、偏移，尤其是在叉车进出轿厢装卸货物时，瞬时的偏载冲击力会通过导靴传递到导轨上，因此导轨的截面抗弯性能、安装孔位的定位精度直接决定了电梯运行的安全冗余。从设计思路层面，这款导轨采用了折边成型的槽型截面结构，相比实心导轨在保证同等抗弯截面模量的前提下，大幅降低了构件自身重量，既减少了井道承重结构的负载，也降低了现场安装的吊装难度。导轨本体上预留的长条形安装孔，是为了适配井道安装时的土建误差，允许安装过程中在水平方向做一定范围的位置微调，避免因为预埋件位置偏差导致导轨无法对齐拼接，相邻导轨段拼接时，端部的结构设计可以保证拼接处的导向面平顺过渡，不会出现台阶卡顿导靴的情况。

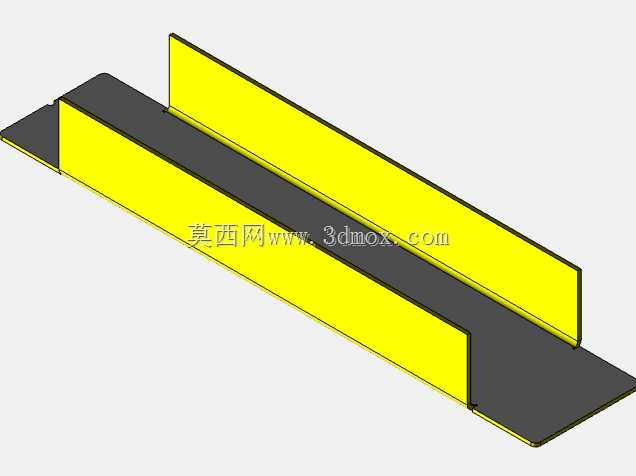

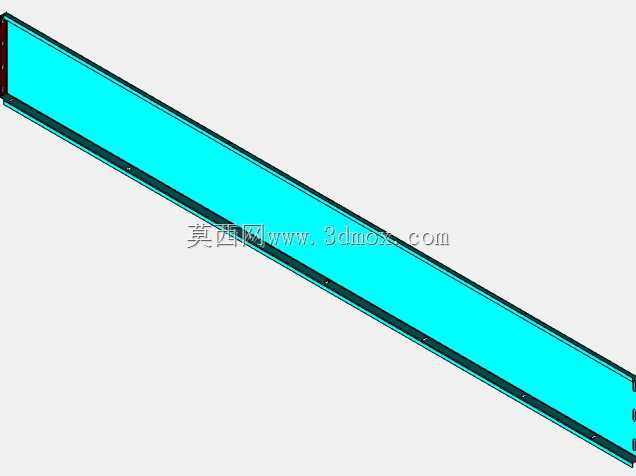

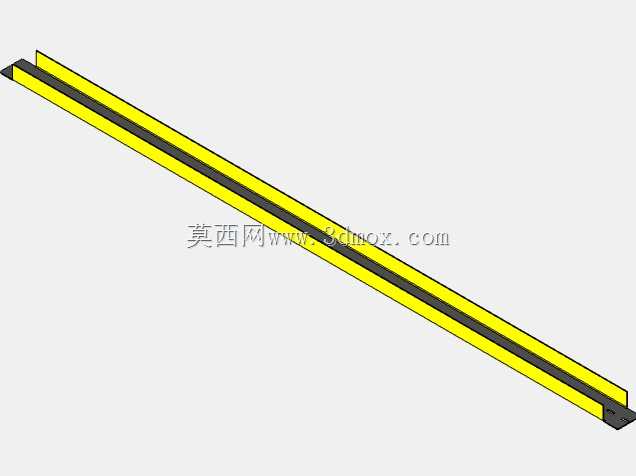

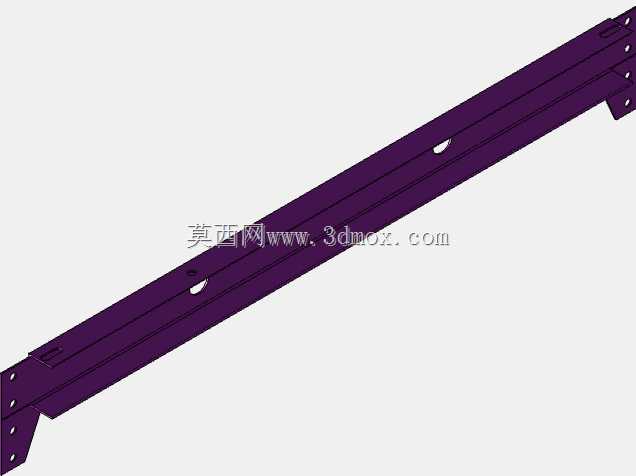

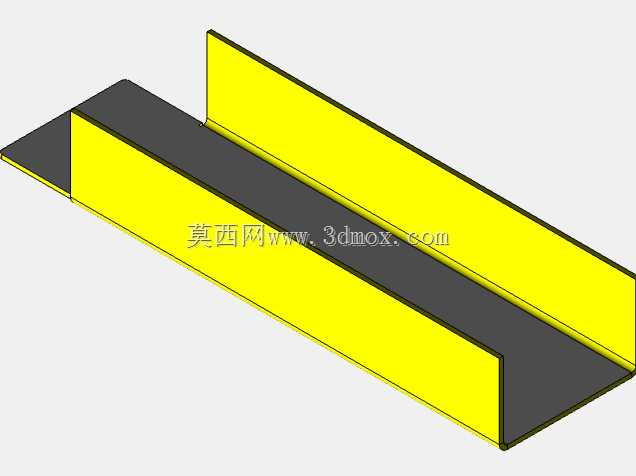

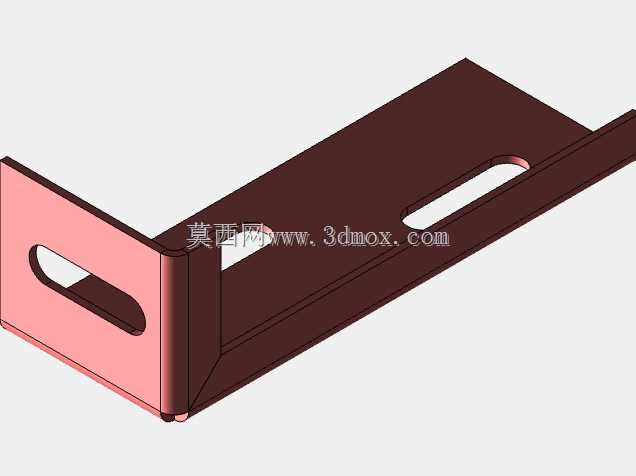

　　导轨两侧的翻边结构一方面提升了构件整体的抗扭刚度，避免长尺寸构件在运输、安装过程中出现扭曲变形，另一方面也为导靴的运行提供了足够的导向接触面，即使在轿厢出现一定偏载的情况下，导向面也能均匀承受横向载荷，减少局部应力集中。从安装边界来看，这款导轨的截面宽度、高度尺寸适配1.5吨载货电梯的标准导靴规格，安装孔的孔距符合货运电梯的通用安装规范，不需要额外加工转接件就可以直接固定在井道的导轨支架上，单段导轨的长度适配常规楼层高度，拼接后可以覆盖多层井道的导向行程。

　　在功能特性上，导轨的导向面做了平直度优化，成型过程中控制了折弯角度的公差，保证整段导轨的直线度误差控制在货运电梯的允许范围内，减少轿厢运行过程中的颠簸和噪音，表面的防腐处理适配井道内多尘、偶尔潮湿的工况，避免长期使用后出现锈蚀导致导靴磨损加快。不同于轻载电梯的薄壁导轨设计，这款导轨的板材厚度经过载荷校核，能够承受1.5吨额定载荷下，轿厢以额定速度运行时导靴传递的横向冲击力，即使在安全钳动作的瞬时冲击工况下，也不会出现导轨变形、固定孔撕裂的问题。

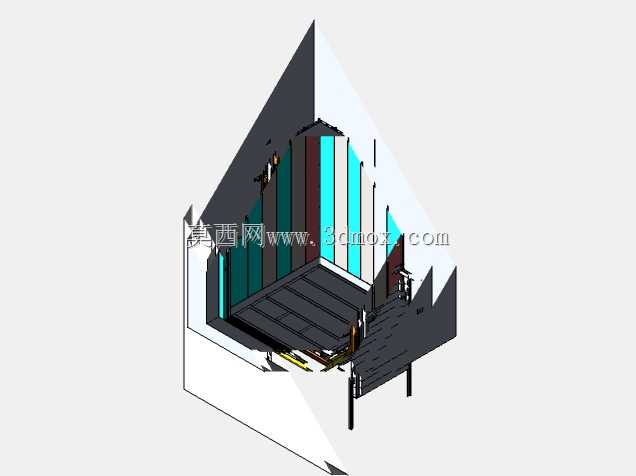

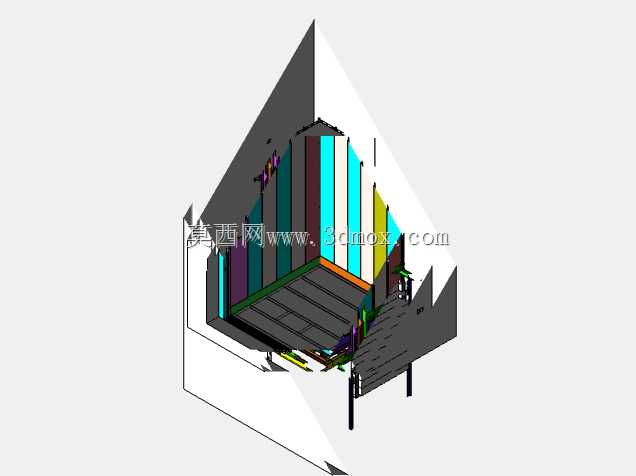

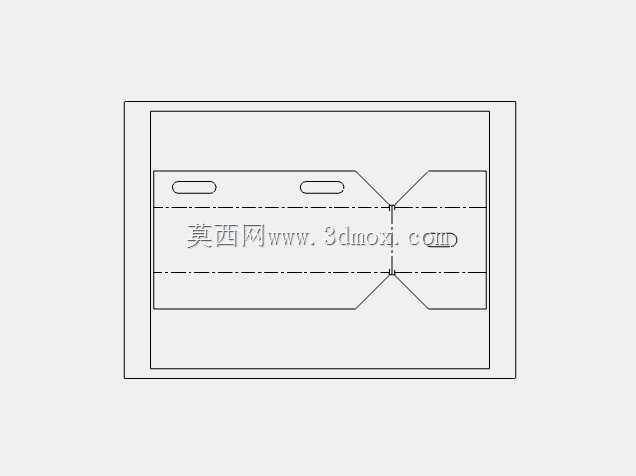

　　在仓储场景里，这类载货电梯经常需要运载整托的包装货物、重型货架组件，甚至是小型的生产设备，装卸过程中叉车的碰撞、货物的偏置都会给导向系统带来额外载荷，这款导轨的结构设计充分考虑了这类非理想工况的受力情况，在截面形状、固定方式上都做了强化，相比普通乘客电梯导轨更适配货运场景的粗暴使用需求。从建模细节来看，模型还原了导轨上所有的安装孔位、折弯特征、端部的拼接结构，结构工程师在做电梯整体布局设计时，可以直接调用该模型进行井道布置模拟，校验导轨与轿厢、导轨支架、井道壁之间的干涉情况，也可以基于该模型进行有限元受力分析，验证不同载荷工况下的结构变形量是否在允许范围内，减少后续设计变更的成本。对于电梯安装施工人员来说，精准的三维模型也可以提前预判安装过程中可能出现的孔位对齐问题，提前规划导轨的拼接顺序和固定方案，提升现场安装的效率。
