赖兴巴赫RANC950MC简化实体CNC加工设备

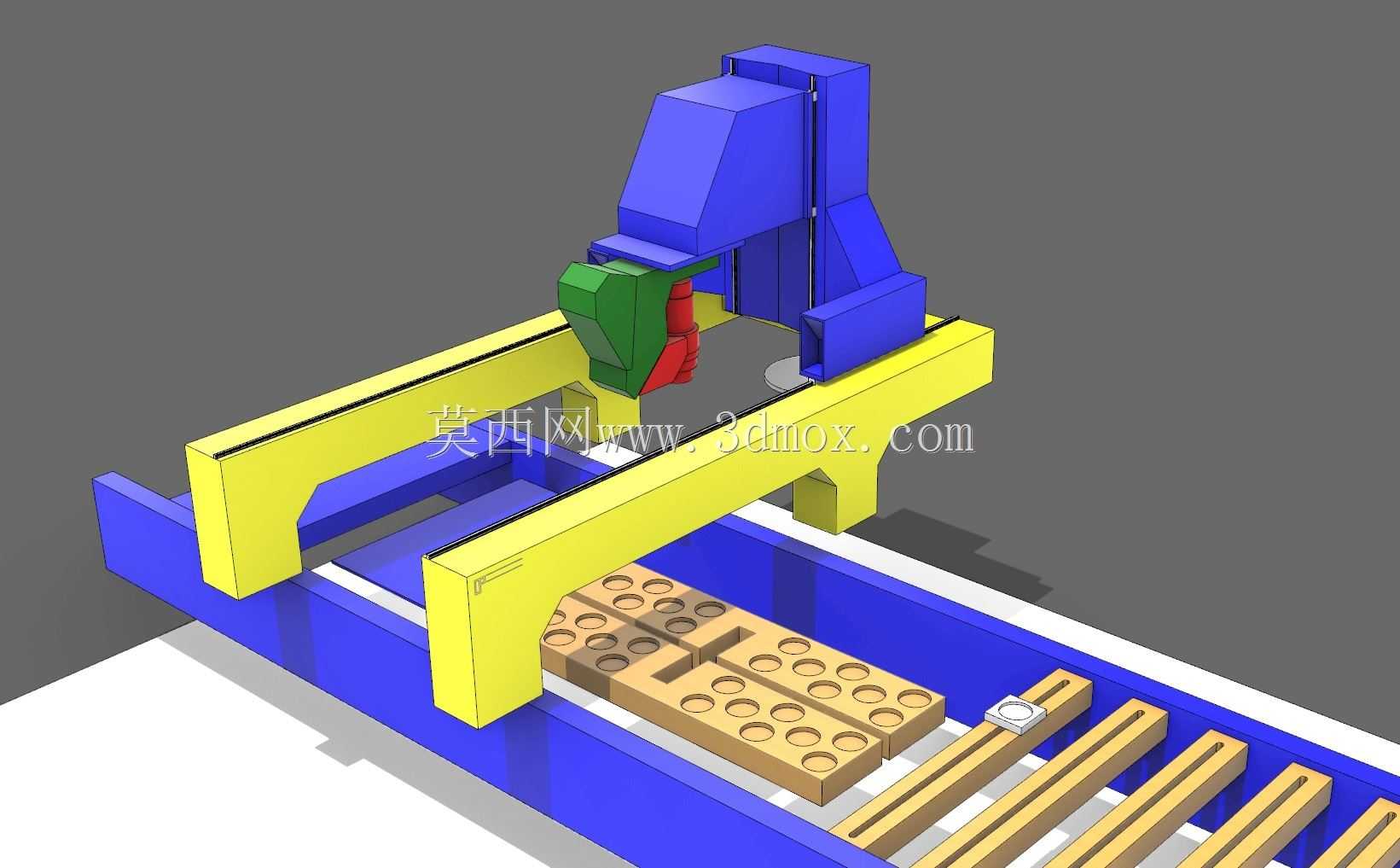

　　从实际设备用途来看，该机型属于龙门移动式CNC加工单元，横梁沿床身两侧的纵向导轨做长距离进给，加工头搭载在横梁滑座上完成横向与垂向的运动，三轴联动的结构可以覆盖平面铣削、钻孔、异型轮廓切割、开槽等常规板材加工工序，针对木工行业常见的密度板、刨花板、亚克力、轻型铝塑板等材质都能适配，加工头的安装接口预留了多刀具切换的安装空间，实际生产中可根据工序需求更换不同直径的铣刀、钻头，满足单次装夹完成多工序加工的需求。这款适配Alphacam编程环境的简化实体CNC加工设备，核心面向定制化板材加工场景落地，在板式家具生产、装饰构件铣削、非金属板材异型加工领域有着明确的应用定位，区别于全功能量产加工中心的复杂结构，该模型在建模阶段就做了针对性的结构简化，保留核心运动逻辑与安装边界的同时，剔除了冗余的管线、紧固件等非核心细节，方便编程人员在进行刀路仿真、工位布局验证时快速调用，不会因为模型面数过高导致仿真卡顿。

　　在功能特性的设计上，床身采用整体式焊接钢结构的简化建模表达，底部预留了地脚安装的基准面，纵向导轨的安装面做了平行度基准的特征保留，方便布局设计时对接车间的地基安装尺寸；横梁采用箱型截面的简化结构，在保证运动刚度的建模表达前提下，去掉了内部筋板的细节特征，既符合简化实体模型的定位，也能准确还原横梁运动时的空间干涉边界；加工头部分做了运动行程的特征标识，垂向滑枕的上下运动极限位置在模型上有明确的空间占位，方便做刀路仿真时判断Z轴的加工范围，避免出现超程碰撞的问题。

　　工作台部分采用了分区式的条形支撑结构建模，这种结构对应实际设备里的真空吸附工作台，条形支撑之间的间隙留给排屑与真空管路布置，模型上保留了支撑条的安装间距与台面的整体平面度基准，在做产线布局时可以准确核算工作台的最大装夹板材尺寸，判断待加工工件是否在设备的加工覆盖范围内。从设计思路层面，这款简化模型的核心定位是服务于加工前的编程仿真与车间布局规划，而非用于设备本身的生产制造，因此建模时优先保证各运动轴的行程范围、整体安装占地尺寸、各部件的运动干涉边界准确，对于不影响空间判断的细节比如电机外观、护罩的倒角、紧固件的螺纹特征都做了省略处理，既降低了模型的文件体量，也不会影响仿真与布局的准确性。

　　在外形尺寸与安装边界上，模型准确还原了设备的整体长宽高占位，床身两侧的纵向导轨超出工作台的长度部分对应横梁的越程距离，方便布局时预留设备前后的操作维护空间；加工头在横向运动到两侧极限位置时的外伸尺寸也做了准确表达，避免车间布局时设备与周边工位、料架出现空间干涉；设备的进料端与出料端预留了板材上下料的空间占位，对接自动化上下料机构时可以直接参考模型的台面高度与进料位置做配套机构的设计，不需要反复核对实际设备的安装尺寸。对于从事木工加工设备选型、CNC编程仿真、车间产线布局的工程人员来说，这种简化实体模型的实用性远高于带全细节的完整设备模型，在做前期方案验证、刀路模拟时，既能准确反映设备的运动逻辑与空间边界，又不会因为模型过于复杂占用过多的系统资源，有效提升前期设计与编程的工作效率。
