恒定半径软管提升导向包结构设计

在流体输送管路系统的阀组集成区域，软管的布设走向直接影响管路的疲劳寿命与阀块接口的密封可靠性，尤其是需要在有限安装空间内完成软管跨点位提升的工况下，无约束的软管弯折很容易出现曲率半径过小导致的管壁折损、通径缩颈问题，长期运行下还会因为管路反复形变产生的应力集中，拉扯阀块上的硬管接口，造成密封面渗漏甚至接头断裂的故障。这款软管导向包结构，正是针对这类阀块周边软管定曲率提升的需求设计的配套结构件，核心作用是在软管从低位阀块接口向高位布设点提升的过程中，强制约束软管的弯折曲率始终保持在允许的最小半径以上，避免软管出现无效弯折与过度形变。

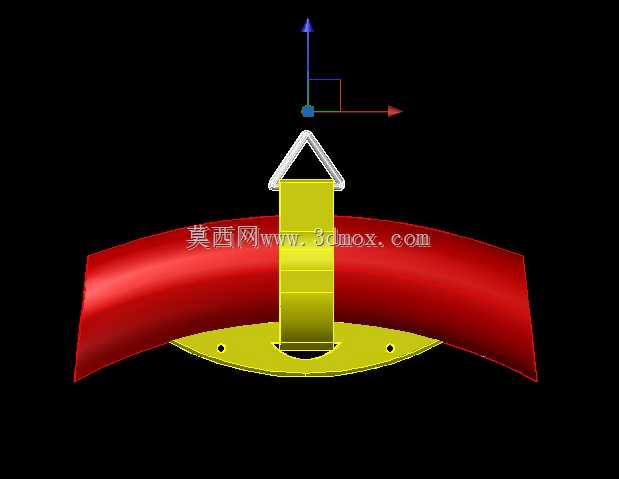

从结构组成来看，该部件主要包含底部安装固定座、中部导向支撑柱、顶部限位提环三个核心部分，底部固定座采用对称式的平板结构，两端预留安装定位孔，可以直接通过紧固件固定在阀块的相邻安装平面上，固定座的中部开设有与软管外径匹配的弧形让位槽，软管从槽位中穿过后，沿着中部支撑柱的侧面向上延伸，支撑柱的柱面做了圆弧过渡处理，不会对软管外壁产生切割式的硬接触磨损，顶部的三角形限位提环一方面可以作为软管提升路径的顶部限位点，约束软管向上提升的最高位置，另一方面也可以作为辅助吊装的受力点，方便阀组集成装配过程中对管路组件进行整体移位。

在实际应用场景中，这类结构常出现在液压阀组、流体控制阀岛的周边管路布设环节，比如工程机械的主控阀组周边，因为设备运行过程中会伴随持续的振动，软管如果没有固定导向，会在振动作用下出现无规则甩动，和周边的金属结构件产生摩擦，短时间内就会磨穿管壁造成泄漏；还有在集成式流体控制机柜内部，阀块安装在机柜下部，上部需要布设流量检测、压力调节的仪表组件，软管需要从下部阀块向上连接到上部仪表，这时候就需要这类导向包来约束软管的走向，保证机柜内部管路排布整齐，同时避免软管和机柜内的电气线路产生干涉。

设计过程中，首先要匹配对应规格软管的最小允许弯曲半径，支撑柱的外侧到固定座弧形槽端点的距离，必须大于软管的最小弯曲半径，这样才能保证软管在整个提升路径上的曲率始终处于安全区间，不会因为弯折过度造成内层钢丝编织层的断裂或者内层橡胶的脱落。其次要考虑安装边界的适配性，底部固定座的安装孔距要和阀块上预留的通用安装孔位匹配，不需要在阀块上额外加工安装孔，减少对阀块本体结构强度的影响；整个结构的外轮廓宽度要控制在阀块的相邻接口间距范围内，避免安装后遮挡旁边的阀件操作空间，影响后续的阀门调节、接头拆装等维护操作。

从受力角度分析，该结构不需要承受管路内部的流体压力，主要承受软管形变产生的侧向挤压力以及设备运行过程中传递的振动载荷，因此结构的壁厚设计不需要过厚，在保证自身结构刚度不会出现形变的前提下，尽可能控制整体重量，减少对阀块安装面的附加载荷。支撑柱和底部固定座的连接位置做了圆角过渡，避免应力集中导致的结构断裂，顶部提环的内侧同样做了圆弧打磨，防止在辅助吊装过程中割伤吊装绳索或者磨损接触到的软管外壁。

在实际选型匹配时，需要根据所用软管的外径、需要提升的垂直高度来选择对应规格的导向包，固定座的弧形槽直径要比软管外径大1到2毫米，既可以对软管起到径向约束作用，又不会因为间隙过小卡滞软管，影响软管在温度变化下的微量伸缩位移。安装时要保证固定座和阀块安装面完全贴合，紧固件采用防松设计，避免长期振动下出现紧固件松动导致结构移位，失去对软管的导向约束作用。这类结构看似是阀组周边的小型配套附件，但实际上对整个流体管路系统的长期稳定运行有着不可忽视的作用，很多现场出现的软管早期损坏、接口渗漏问题，往往都是因为缺少这类导向约束结构，导致软管长期处于不合理的弯折状态，提前达到疲劳寿命极限。
