带可调支脚的工业皮带输送机构

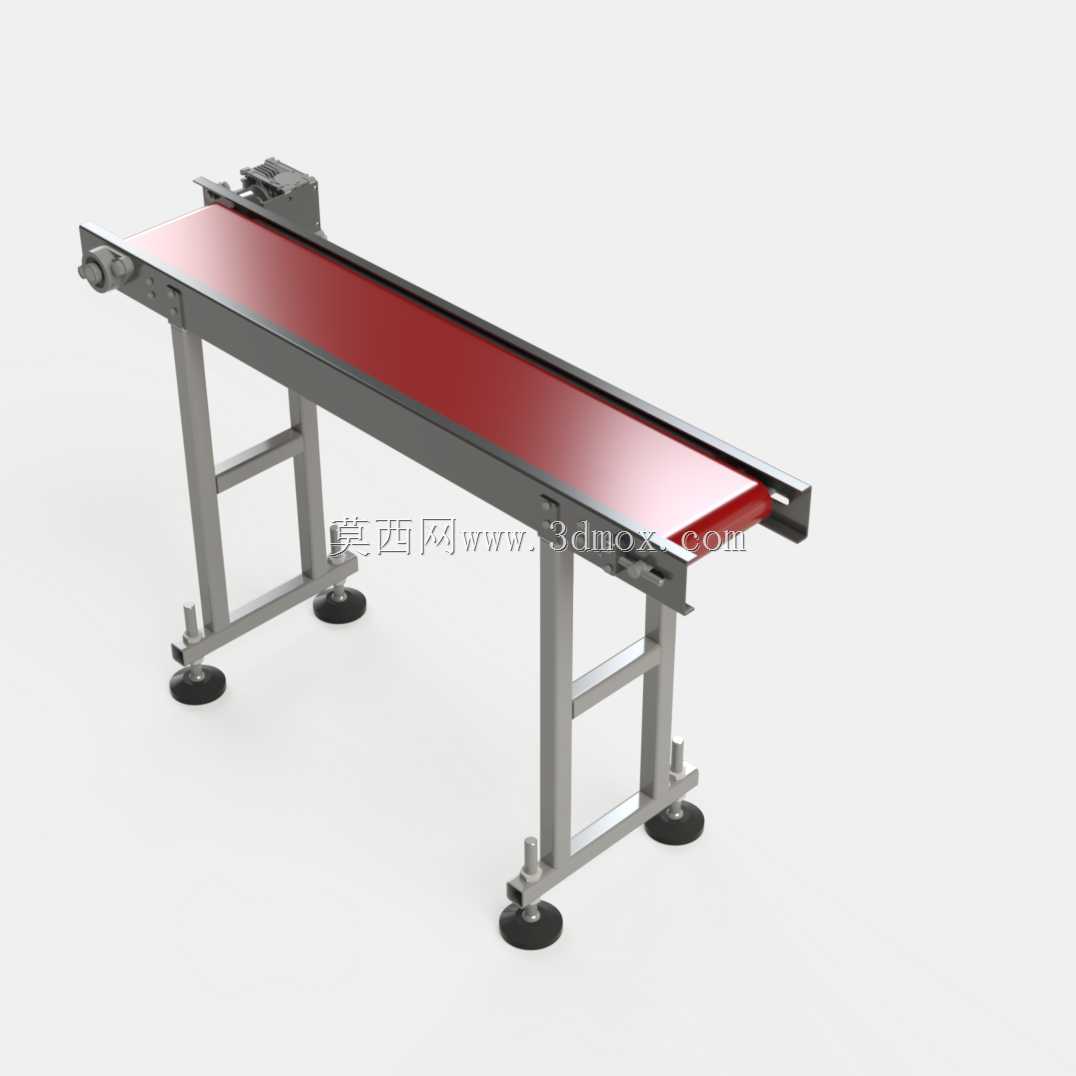

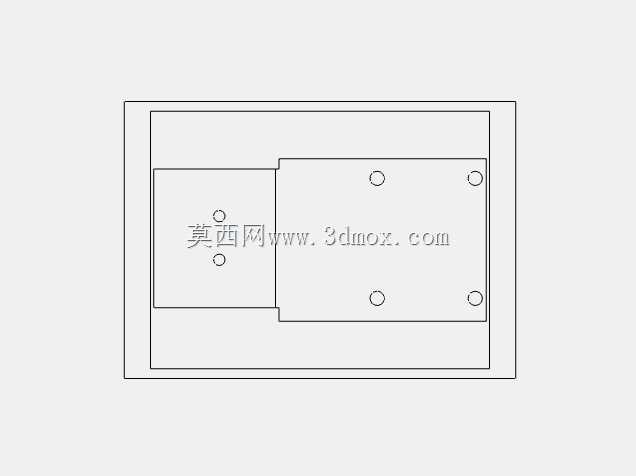

　　在离散制造车间的物料流转环节，短距离工位间的工件转运一直是容易被忽略却直接影响产线节拍的细节，这款带式输送结构正是针对这类场景设计的单元级输送设备，可直接嵌入装配线、检测工位、包装工序的衔接段，承担小型零部件、盒装成品、轻型加工件的水平传输任务，避免人工搬运带来的效率损耗与磕碰风险。从实际落地的安装边界来看，该输送设备采用方管焊接成型的梯型机架作为承载主体，机架底部配置四个可调节脚杯，单脚杯的调节行程覆盖常见的地面不平整工况，安装时无需额外预制预埋件，直接放置在硬化车间地面即可通过旋转脚杯调整整体水平度，适配不同高度的上下游设备对接需求，机架整体宽度控制在窄幅区间，长度适配单工位间的短距离传输，不会占用过多车间通道空间，适合在现有产线的空隙位置做补位式加装。

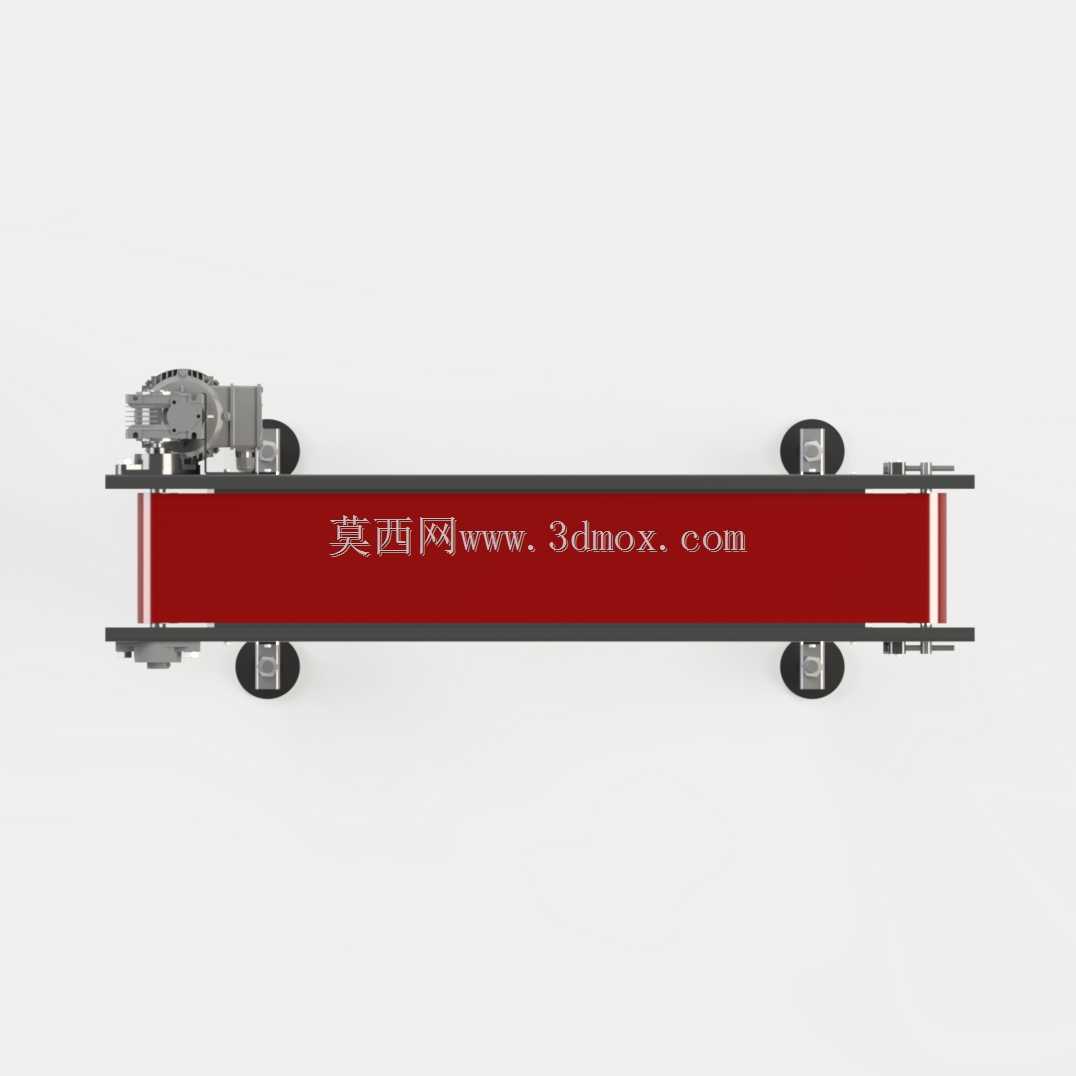

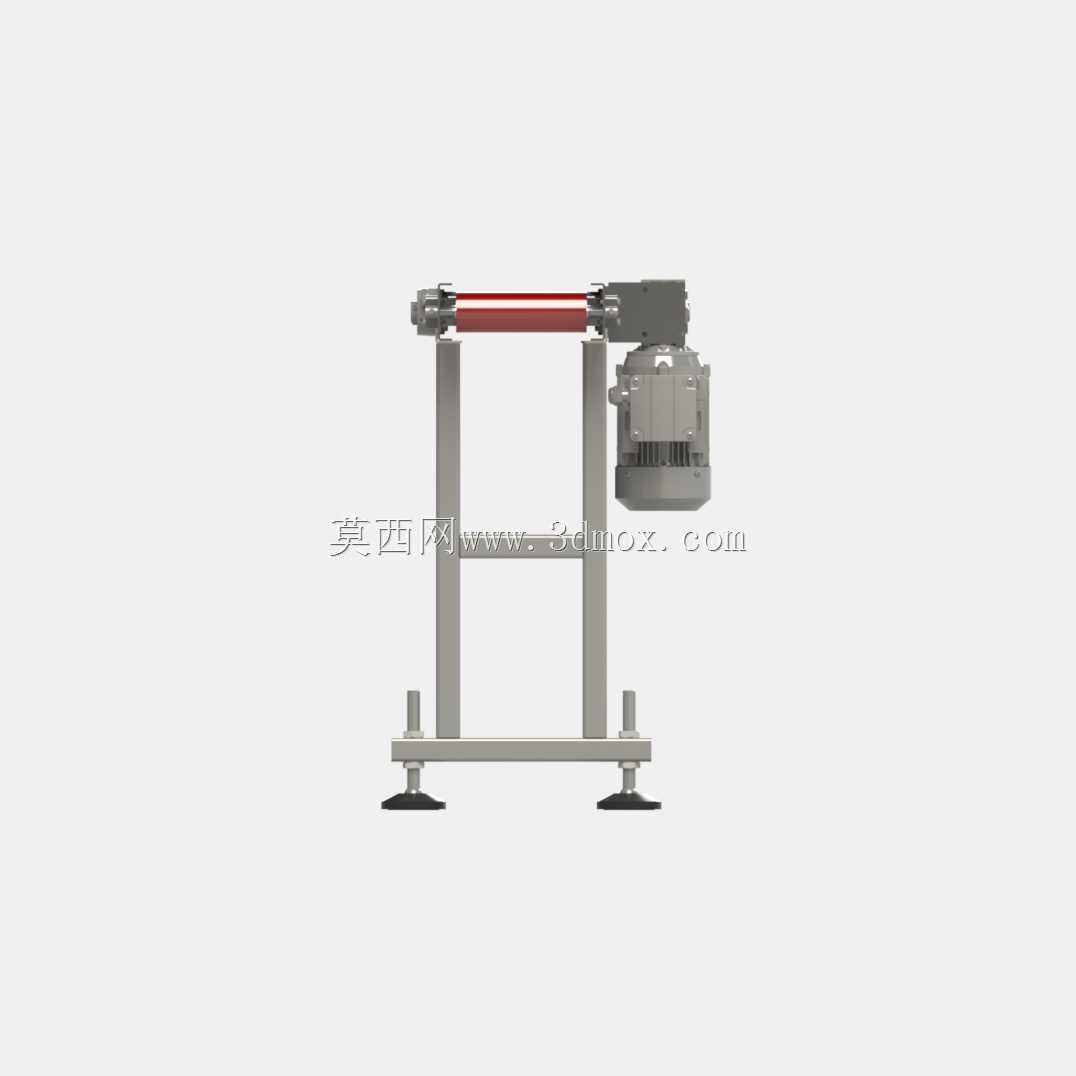

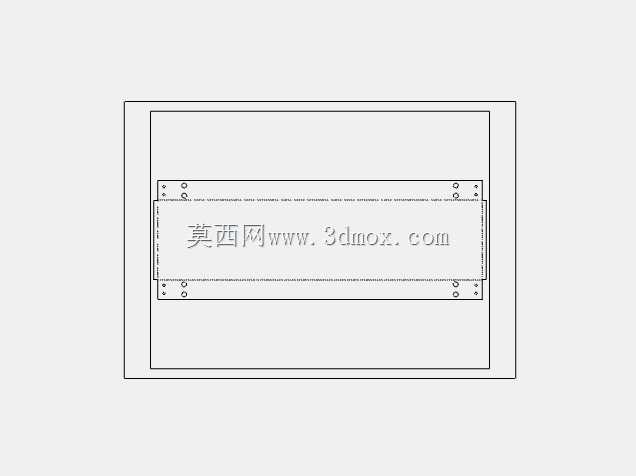

　　设备的核心传输部件采用红色PVC平皮带作为承载面，这类皮带表面摩擦系数适中，既可以保证普通硬质工件放置时不会在启停阶段打滑，也不会对表面光洁度要求较高的加工件造成刮擦损伤，皮带两端分别套装驱动滚筒与从动惰轮，其中驱动端直接配套减速驱动装置，动力输出经过减速后匹配皮带的低速运行需求，运行速度区间覆盖常规轻型输送的0.1-0.5m/s范围，可根据实际传输的工件重量、节拍要求做参数适配。

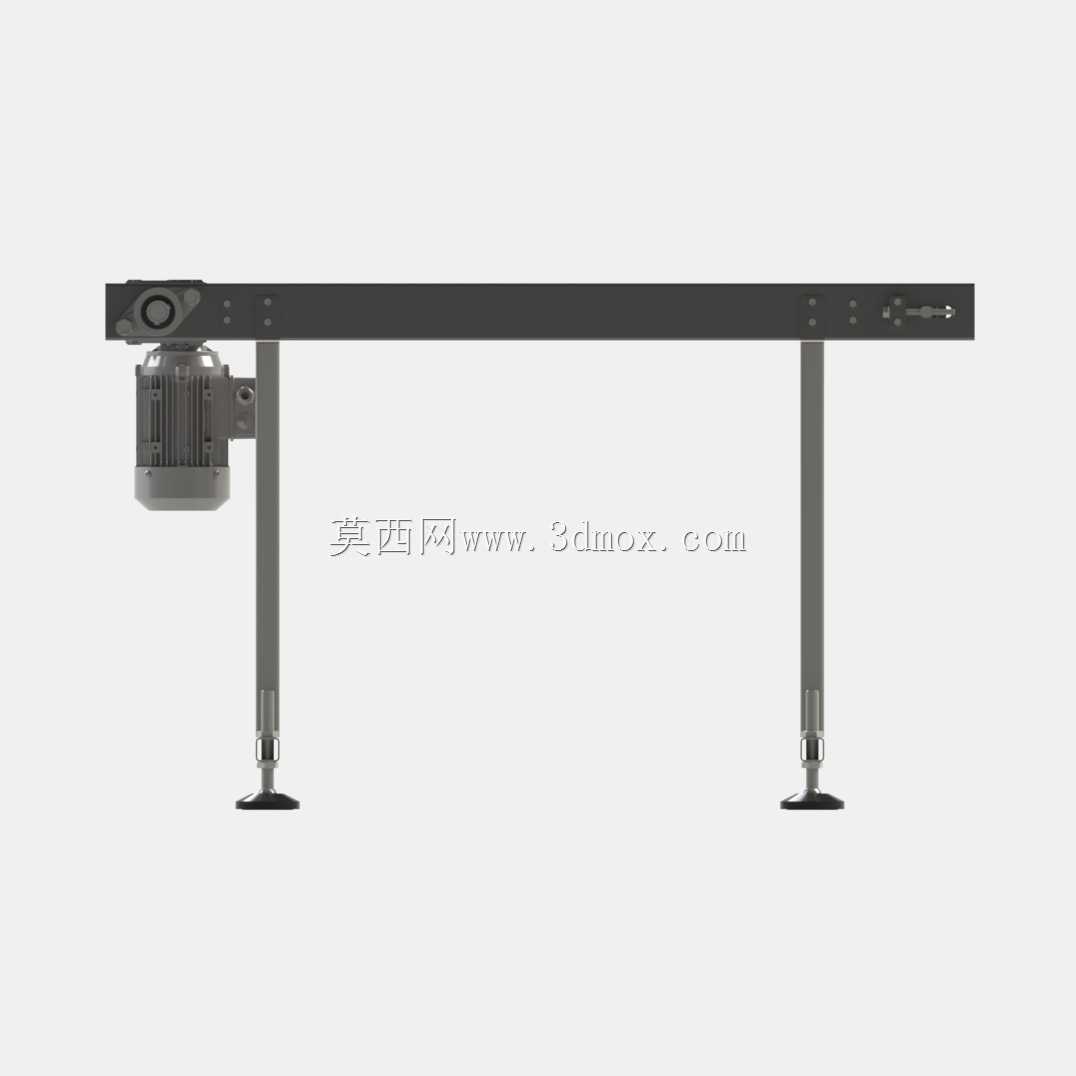

　　设计阶段优先考虑了后期维护的便捷性，从动端的惰轮配置了张紧调节结构，无需拆解机架主体即可通过侧边的调节螺栓调整皮带张紧度，补偿皮带长期运行后的拉伸形变，降低日常运维的操作难度；机架两侧的皮带承托边采用折弯型材制作，既可以对皮带运行做侧向限位，避免皮带跑偏，也能防止尺寸较小的工件从侧边掉落。支撑腿之间加装了横向连接方管，提升整体机架的抗扭刚度，即使在单侧放置偏重工件的工况下，机架也不会出现明显的形变晃动，保证皮带始终保持水平运行状态。从功能适配性来看，这款输送结构没有配置复杂的附属机构，属于通用性极强的基础输送单元，既可以单独作为小型工件的中转传输台使用，也可以多台拼接组成更长的输送线体，还可以根据实际需求在侧边加装挡边、传感器安装位、工件定位挡停机构等拓展组件，适配不同行业的轻型物料传输需求，比如电子零部件装配线的工序间流转、食品包装线的成品输送、五金加工件的检测工位上下料等场景都能直接适配。

　　建模过程中完整还原了每个零件的装配关系，从脚杯的调节螺纹结构、滚筒的轴承安装位、机架的焊接连接位置到驱动装置的安装接口都做了准确的结构表达，没有做简化省略，方便设计人员直接参考结构细节做适配性修改，也可以作为同类输送设备设计的结构参考模板，快速调整尺寸参数适配不同的工位布局需求。需要注意的是，这类轻型皮带输送机的承载上限受皮带强度、滚筒直径、驱动功率的共同限制，设计选型时需要根据实际传输的工件单重、单位时间输送量调整对应的部件参数，该结构的基准版本适配单重5kg以内的轻型工件传输，若需要承载更重的工件，可对应加大滚筒直径、更换更强拉力的皮带、匹配更大功率的驱动装置，同时加厚机架的方管壁厚保证结构刚性。
