替代燃料输送用螺旋称重给料设备结构

　　在固废资源化处置、替代燃料加工制备的生产环节中，物料的稳定定量给料直接影响后续焚烧、掺烧工序的工况稳定性，这类螺旋称重给料设备正是针对替代燃料容重波动大、物料组分杂、易架桥堵料的特性开发的定量输送单元，区别于普通螺旋输送机仅做物料转运的功能，该设备整合了动态称重、连续输送、破拱防堵的多重功能，可适配破碎后生物质、RDF衍生燃料、工业固废碎料等多种非均匀散状物料的定量给料作业。

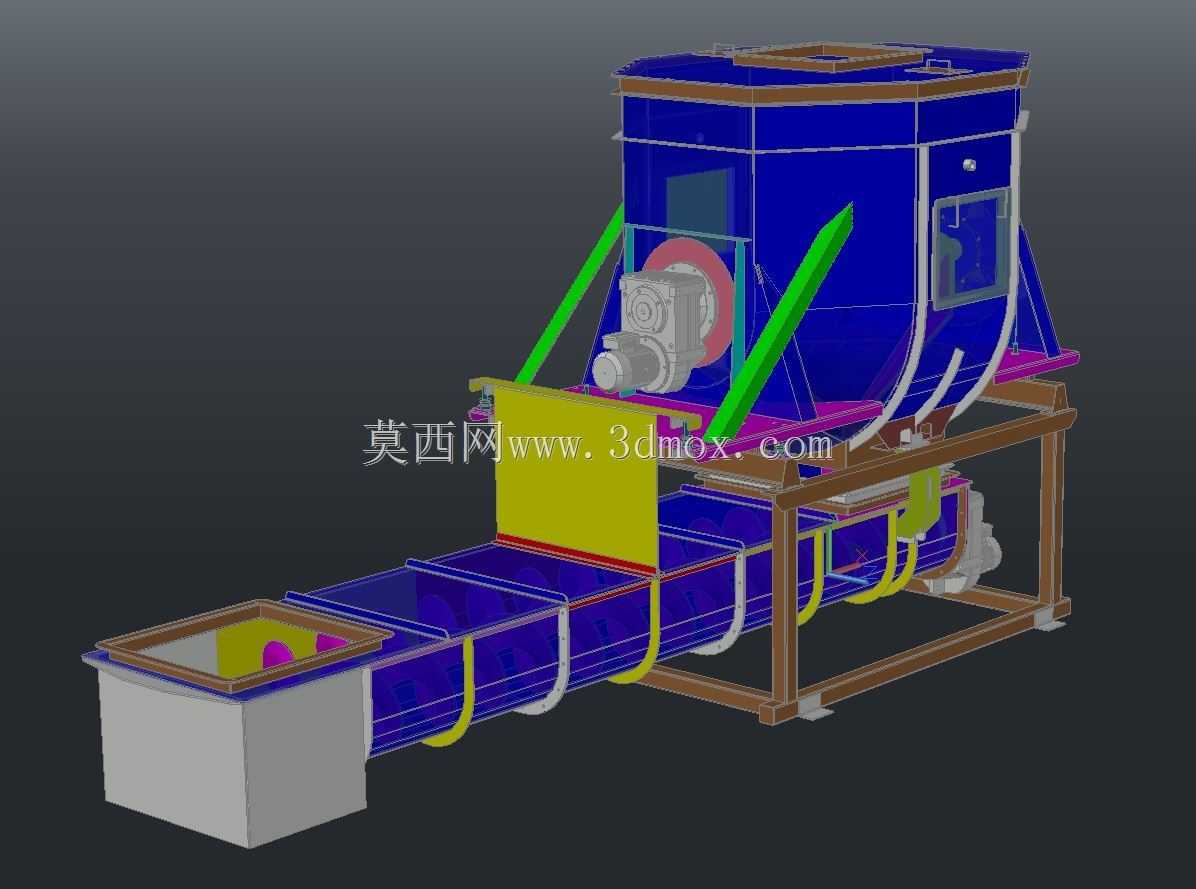

　　从结构布局来看，设备上部设置大容积储料受料仓，仓体采用上宽下窄的过渡构型，侧壁加装倾斜布置的破拱导流组件，避免轻质絮状替代燃料在仓内架桥结拱，保证物料能够连续落入下方的螺旋输送槽内；受料仓下部与全密封式螺旋槽体衔接，槽体采用分段式模块化设计，既方便加工制造时的尺寸精度控制，也便于后期运维时更换磨损的螺旋叶片或衬板。螺旋轴采用等径变螺距的设计思路，进料段螺距更大，能够快速承接仓内落下的物料，避免进料口堵料，向出料端方向螺距逐步收窄，让物料在输送过程中逐步形成稳定的料层厚度，为动态称重环节提供均匀稳定的物料流，减少因料层波动带来的计量误差。称重单元布置在螺旋槽体的中段位置，采用悬浮式称重托架结构，将槽体的称重段通过高精度称重传感器支撑在机架上，实时采集通过该段的物料重量信号，同时配合螺旋轴端的转速检测装置，通过重量与转速的积分运算实时得出瞬时给料量与累计给料量，可对接生产线的中控系统实现给料量的闭环调节，当实际给料量偏离设定值时，系统可自动调整螺旋轴的驱动转速，保证给料精度控制在工艺允许的范围内。

　　设备的机架采用型钢焊接成型的框架结构，底部设置可调式支撑脚，可适配安装现场的地面平整度偏差，安装时需要注意预留设备四周的运维操作空间：设备上部受料仓的进料口需要对接上游出料设备，垂直方向需预留不小于500mm的安装检修距离，方便后期清理进料口卡堵的杂物；螺旋槽体的出料端位于设备前端下部，需要对接下游的受料设备，水平方向需保证出料口与下游设备进料口的同轴度偏差不大于5mm，避免物料撒漏；驱动装置布置在槽体的尾端，驱动侧需要预留不小于800mm的检修通道，方便后期维护减速电机、更换传动部件。

　　考虑到替代燃料往往含有一定的腐蚀性组分与硬质杂质，螺旋叶片的边缘做了耐磨堆焊处理，槽体内壁铺设可更换的耐磨衬板，减少物料对设备本体的磨损，延长设备的连续运行周期；设备整体采用全密封结构设计，槽体与受料仓的衔接处、端盖位置均设置密封件，避免轻质物料输送过程中产生的粉尘外溢，满足生产车间的职业健康环保要求。在实际工况应用中，这类设备可直接布置在替代燃料制备车间的缓存料仓下方，也可用于水泥窑协同处置固废环节的替代燃料定量给料，能够适应物料粒度从几毫米到上百毫米的波动范围，即使物料中混有少量纤维状、布条类杂质，变螺距螺旋配合仓壁破拱结构也能有效避免缠绕堵料问题，相比传统的皮带式称重给料机，全密封的螺旋结构更适合这类易飞扬、易散落的轻质替代燃料输送，同时设备整体的占地尺寸更紧凑，适合在现有生产线的有限空间内做升级改造加装，不需要对原有厂房结构做大规模调整。设计过程中针对替代燃料的流动特性做了专门的结构优化，受料仓的侧壁倾角大于物料的自然安息角，配合倾斜的破拱导流板，即使是含水率稍高的物料也能顺利滑入螺旋槽，不会在仓壁形成粘壁堆积；螺旋轴的两端采用带密封的轴承座结构，将轴承布置在槽体外部，避免粉尘进入轴承造成磨损卡滞，轴承座采用可调式结构，可补偿螺旋轴长时间运行产生的轴向窜动，保证设备运行的稳定性。
