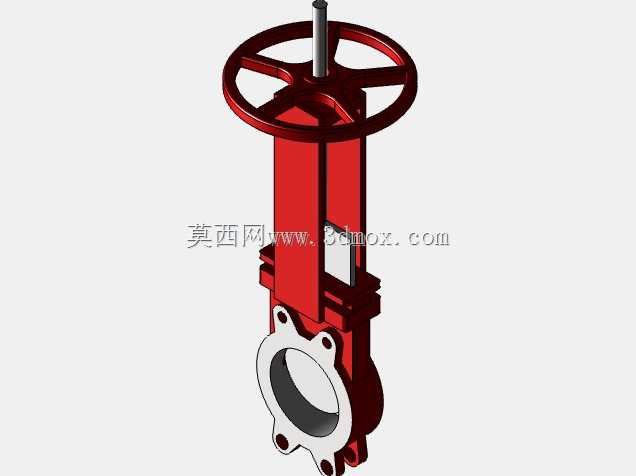

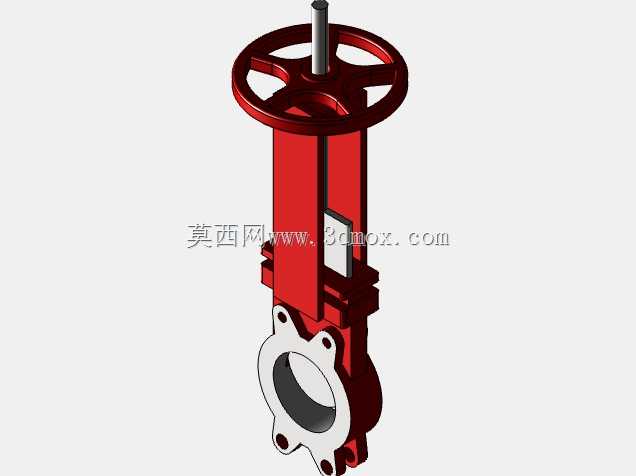

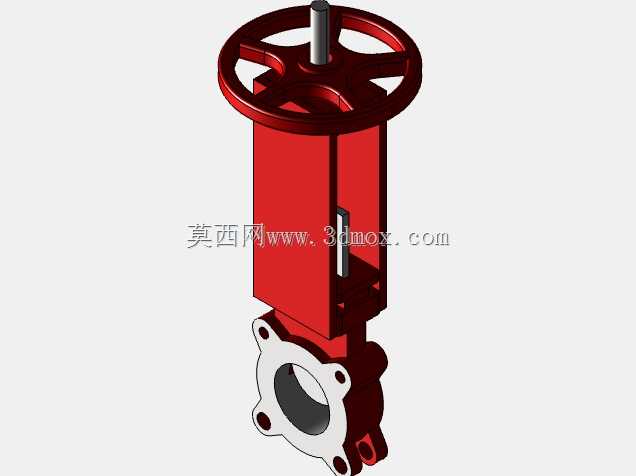

Bray950系列刀闸阀三维结构设计

在市政污水处理、矿山尾矿输送、煤化工浆料管路、造纸纸浆输送这类含固体颗粒、纤维杂质的流体输送场景中，普通闸阀极易出现阀座卡涩、密封面磨损快、关闭不严的问题，刀闸阀凭借薄型闸板切向截断介质的结构特性，成为这类工况下的核心截断设备，本次拆解建模的Bray950系列刀闸阀，就是针对中大口径浆料管路开发的明杆式刀闸阀结构。

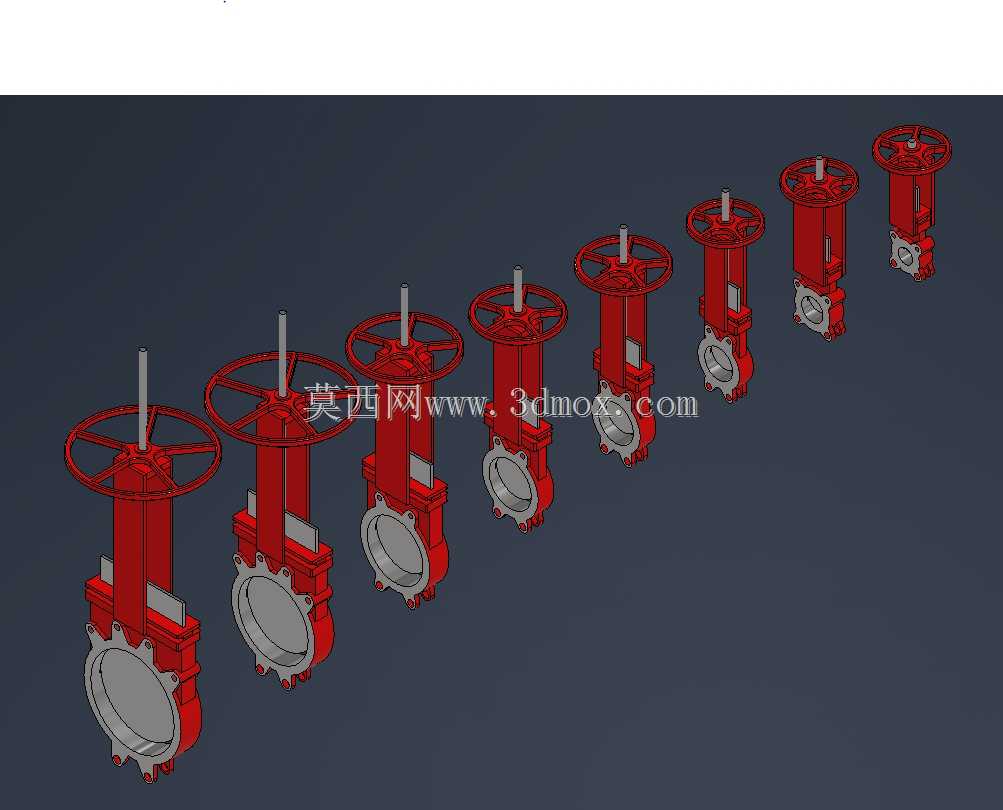

从实际管路适配场景来看，该系列阀门覆盖2英寸到12英寸的公称通径范围，对应DN50到DN300的常规管路规格，可适配PN10、PN16等级的低压管路工况，安装时优先采用对夹式连接结构，相比法兰连接的同通径闸阀，整体轴向安装尺寸缩短近40%，对于改造项目中管路间距紧张的安装位，能大幅降低管路改造成本，不需要额外调整原有管路的支吊架位置。

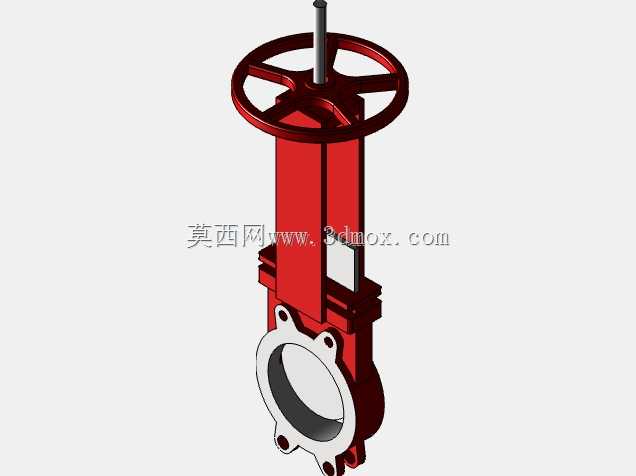

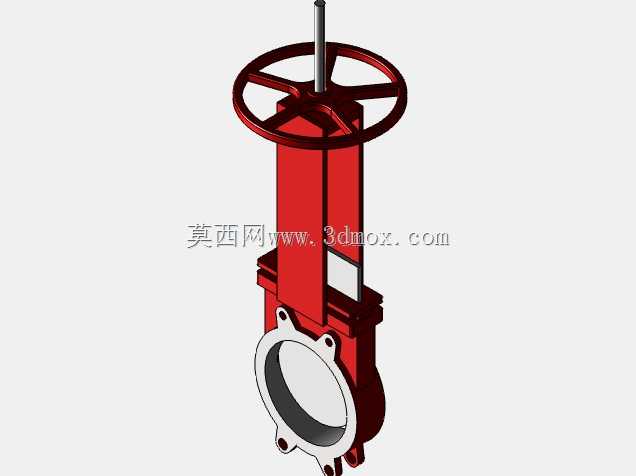

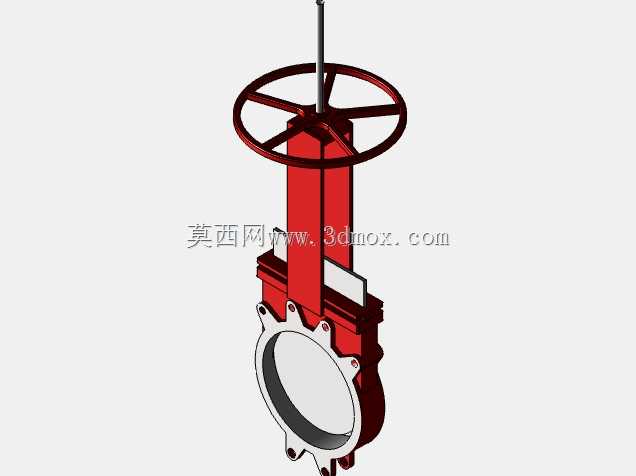

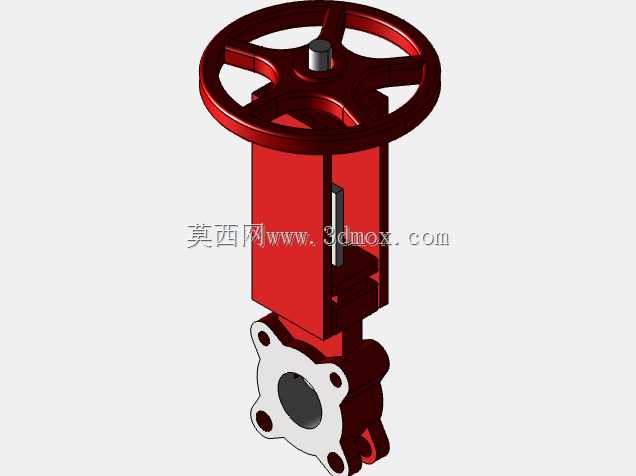

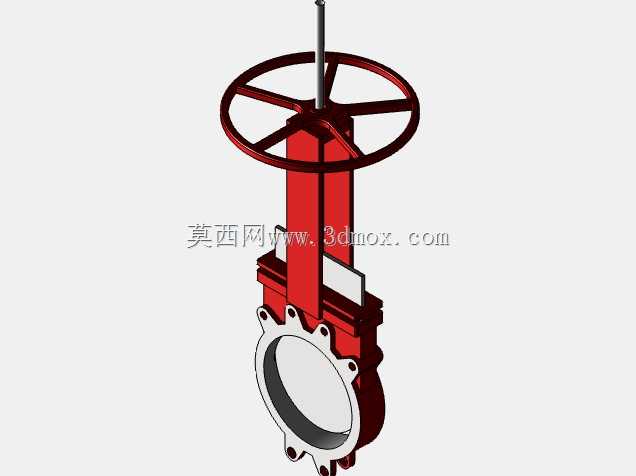

结构设计上，这款刀闸阀采用明杆支架式结构，阀杆梯形螺纹外露在支架区域，阀门开关状态可直接通过阀杆伸出长度直观判断，避免暗杆结构在浆料工况下螺纹被介质包裹、无法判断开关到位的问题。闸板采用单侧密封的薄型刀型结构，密封面堆焊硬质合金，边缘做45度切角处理，关闭过程中闸板像切刀一样切断管路内的纤维、固体结块，避免杂质卡滞在密封面之间；阀座采用可拆卸式橡胶或者聚氨酯密封结构，密封件嵌入阀体流道的卡槽内，不需要拆解阀门整体就能在线更换密封件，对于连续运行的生产线来说，能大幅缩短停机维护时长。

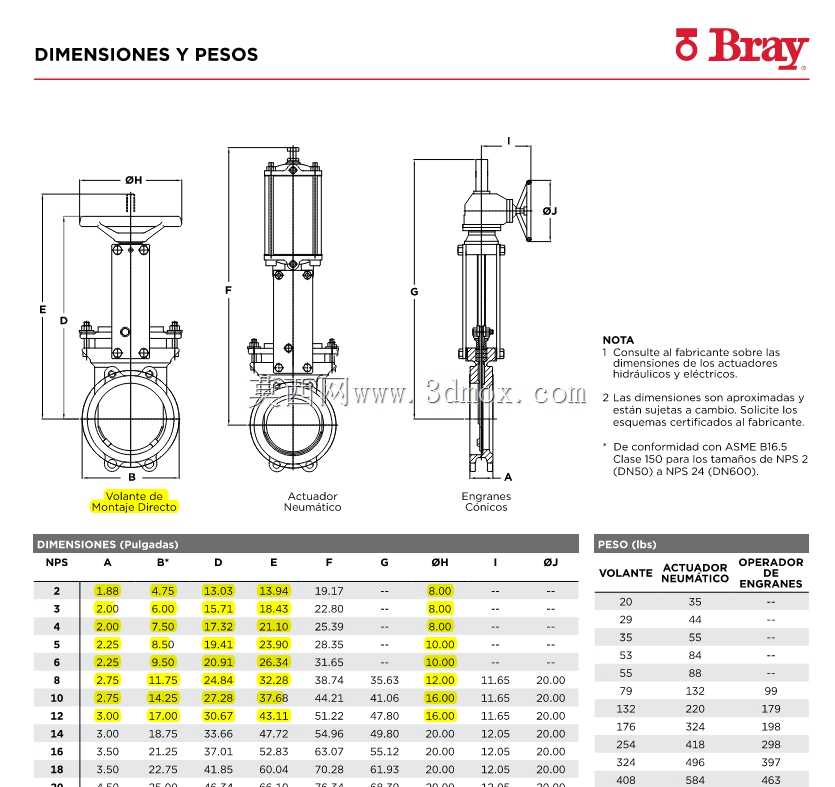

建模过程中需要重点关注几个安装边界尺寸：一是阀体底部的排渣间隙设计，在阀门全开状态下，闸板底部会伸出阀体下端面10到15毫米，这个位置需要预留足够的安装空间，不能紧贴墙面或者其他管路部件，否则闸板下行时会出现干涉；二是阀杆顶部的手轮或者执行器安装位，手轮操作的版本全开时阀杆伸出支架顶部的高度约为通径尺寸的1.2倍，若更换气动、电动执行器，需要额外核算执行器的高度尺寸，避免上方管线干涉；三是阀体两侧的对夹连接螺栓孔位，孔位中心距严格匹配对应压力等级的法兰标准，建模时螺栓孔需要留足穿装间隙，避免现场安装时螺栓无法穿入。

从功能特性来看，这款阀门的流道采用全通径无凹槽设计，介质流经阀门时没有缩径，不会出现介质沉积、结垢的问题，对于含固体颗粒的浆料、污水、粉尘介质来说，流道阻力比普通闸阀低30%左右，长期运行也不会出现阀腔积渣导致的开关卡涩。阀体上部设置有防尘密封压盖，搭配填料函内的多层芳纶填料，既能避免管路内的介质顺着阀杆泄漏，也能防止外部的灰尘、杂质进入阀杆螺纹区域，延长阀杆和螺母的使用寿命。

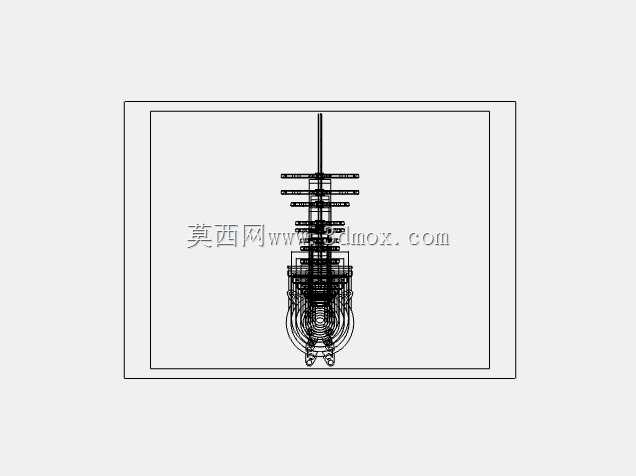

在三维建模的细节处理上，支架部分采用筋板加强结构，在支架和阀体连接的位置设置4条对称的加强筋，避免大口径阀门在高压差工况下支架出现变形，导致阀杆卡涩；闸板的导向槽设置在阀体两侧的内壁上，闸板上下运动时全程有导向支撑，避免高压介质冲击下闸板出现偏摆，磨损密封面。另外，阀门底部设置有可拆的底盖，长期运行后如果有大颗粒杂质沉积在阀体底部，可以拆开底盖进行清理，不需要把整个阀门从管路上拆下来。

实际选型应用中，这款刀闸阀主要用在需要截断含杂质介质的管路上，不适合做流量调节使用，长期半开状态下高速流动的介质会快速冲蚀闸板密封面，导致密封失效。安装时要注意介质流向标识，密封侧需要迎向介质来流方向，反向安装会大幅降低密封使用寿命，也容易出现闸板被介质推开的泄漏问题。对于需要远程控制的场景，支架顶部的连接法兰符合ISO5211标准，可以直接适配对应扭矩的气动、电动执行器，不需要额外制作连接转接板，能大幅缩短现场安装调试的周期。
