在液压阀组集成装配、流体控制管路布设的现场场景里,这类等距结构件是阀块安装定位环节里容易被忽略但直接影响装配精度的配套构件。很多一线装配钳工在阀组台架预装时都遇到过这类问题:多联阀块并排布设时,相邻阀块的安装基面如果没有统一的等距定位基准,靠人工拉卷尺测量对齐,不仅预装效率低,后续拧紧紧固件时还容易出现阀块偏移,导致对接的油路口出现错位,轻则密封件压偏引发渗漏,重则通油时出现节流啸叫、压力损失超差的问题,这个结构件就是针对这类装配痛点设计的定位配套件。

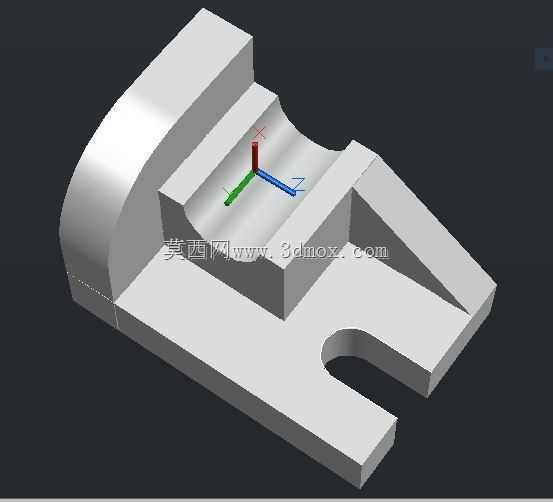

从实际功能来看,它的核心作用是为相邻阀块提供统一的等距支撑与定位基准,结构上的弧形贴合面是为了匹配阀块侧部的圆弧过渡基面,安装时弧形面完全贴紧阀块侧壁,底部的开槽结构则是为了卡入台架上的定位凸棱,避免构件在阀块压紧过程中出现侧向滑移。设计时首先考虑的是阀块安装的公差匹配,弧形贴合面的曲率完全对应常规通径阀块的侧部圆弧尺寸,保证贴合时没有局部间隙,不会因为应力集中导致阀块侧壁出现压痕;等距段的厚度尺寸经过公差校核,控制在相邻阀块要求的安装间距公差带内,不需要装配时额外添加调整垫片,就能保证多联阀块安装后油路口的同轴度满足密封要求。

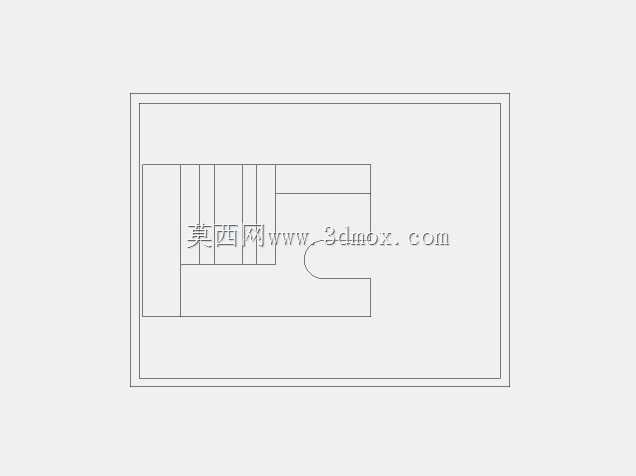

底部的U型开槽尺寸是按照台架常用的定位凸棱宽度设计的,开槽的开口端做了小角度的导入倒角,现场安装时不需要精准对位,顺着倒角就能把构件卡入定位位置,降低一线装配的对位难度。从安装边界来看,构件的整体高度低于阀块侧部的油嘴安装高度,安装后不会和侧部安装的管接头、压力表引压管产生空间干涉;构件的侧向伸出长度控制在阀块安装法兰的边界范围内,不会超出阀组整体的安装轮廓,不需要额外预留安装避让空间,适配现有常规阀组台架的安装尺寸。结构上的加强过渡段是为了承受阀块压紧时的侧向挤压力,避免长期受挤压出现变形导致等距尺寸失准,直角过渡位置都做了小圆角处理,既减少加工时的应力集中,也避免装配时锐角划伤操作人员或者密封件。
这类构件在实际使用中不需要额外做固定,靠阀块压紧后的摩擦力和底部开槽的定位就能保持位置稳定,后期阀组维护拆卸时也能直接取出重复使用,不会因为拆卸出现损坏。在三维建模过程中,这类零件的建模重点在于弧形贴合面的曲率匹配和等距段的尺寸精度控制,建模时需要先匹配对应阀块的侧壁轮廓做贴合面的曲率绘制,再根据安装间距要求确定等距段的厚度,底部开槽的位置要和台架定位凸棱的位置做装配干涉校验,保证安装时不会出现卡滞。很多新手建模时容易忽略导入倒角的尺寸,要么倒角太小起不到导入作用,要么倒角太大导致定位间隙过大,实际装配时出现偏移,这个细节直接影响现场装配的顺畅度。另外构件上的所有棱边都做了去毛刺处理的建模预留,对应实际加工时的倒角工序,避免加工后残留锐角。在流体控制车间的阀组预装工位,这类小构件的精度直接影响整个阀组的装配效率和后期运行稳定性,很多阀组出现的渗漏问题追根溯源都是这类定位小零件的尺寸偏差导致的,所以建模时每一处配合尺寸都要严格对应实际装配公差要求,不能只看外形相似就随意绘制尺寸。
