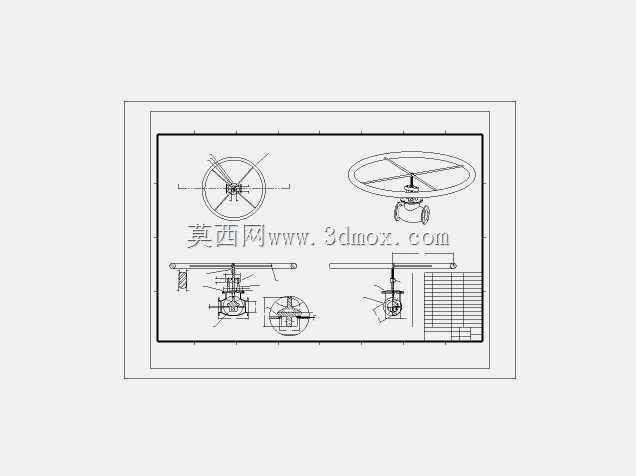

轮式操作法兰连接蒸汽截止阀结构

在蒸汽输送管网、热力换热站、工业生产供汽系统的管路布局中，这类轮式操作的法兰连接蒸汽截止阀是核心的截断控制部件，主要承担蒸汽介质的通断调节功能，区别于球阀的快速通断、闸阀的全通径低阻特性，截止阀的密封副结构更适配高温高压蒸汽工况下的长期可靠截断，能有效降低长期带压运行下的内漏风险。从实际工程应用场景来看，这类阀门常布置在蒸汽主管分支节点、换热设备入口端、分汽缸出口位置，既可以在系统检修时实现可靠断汽隔离，也能通过手轮开度微调实现供汽流量的匹配调节，适配化工、食品加工、纺织印染、集中供热等多个需要稳定蒸汽供给的行业场景。

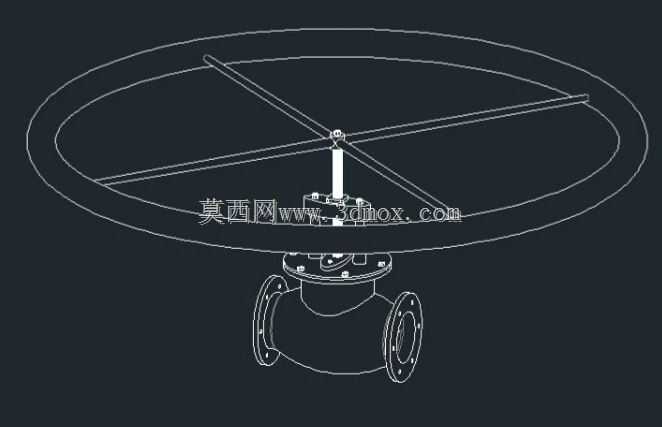

从结构设计思路来看，该阀门采用下进上出的介质流向设计，阀瓣与阀座密封面采用锥面贴合结构，相比平面密封具备更高的密封比压，在蒸汽介质带压冲击下能实现更稳定的密封效果；操作端采用大直径轮式手轮，通过阀杆的梯形螺纹传动将手轮的旋转运动转化为阀瓣的直线升降运动，大直径手轮的设计有效降低了操作力矩，现场运维人员无需借助加力杆即可完成高压工况下的阀门启闭操作，手轮轮辐采用十字交叉加强结构，在控制整体重量的同时提升了手轮的抗扭强度，避免大力操作时出现轮辐变形断裂的问题。阀杆部分采用外露式结构设计，可通过阀杆的伸出长度直观判断阀门的当前开度，方便现场运维人员快速掌握管路通断状态，同时外露式阀杆便于日常的润滑维护，延长螺纹传动副的使用寿命。

阀体部分采用直通式流道结构，两端为标准法兰连接界面，法兰端面的螺栓孔分布、密封面尺寸匹配通用管路法兰标准，安装时无需额外加工转接件，可直接与同压力等级的蒸汽管路法兰对接，法兰背面设置有加强筋结构，缓解螺栓紧固时法兰面的应力变形，保证密封垫片的压紧力均匀分布。阀体流道在阀座位置做了圆弧过渡处理，降低蒸汽介质流过时的局部阻力，减少长期运行过程中高速蒸汽对阀体内壁的冲蚀磨损。阀盖与阀体的连接采用法兰螺栓紧固结构，中间夹装耐高温密封垫片，适配蒸汽工况下的热胀冷缩变形，避免结合面出现蒸汽外漏问题，阀盖上部设置有填料函结构，通过填料压盖压紧密封填料，实现阀杆往复运动过程中的动密封，防止蒸汽沿阀杆间隙向外泄漏，填料可在系统泄压后进行在线更换，降低设备维护的停机成本。

从安装边界来看，该阀门的手轮最大外径决定了安装时需要预留足够的操作空间，手轮旋转范围内不能布置其他管路或结构件，避免影响正常启闭操作；阀门的整体结构长度符合通用截止阀的安装尺寸规范，可直接替换同参数等级的老旧同类型阀门，无需调整现有管路的安装间距；安装时需注意介质流向与阀体标识一致，确保下进上出的流向正确，避免反向安装导致阀门关闭时阀瓣长期受介质压力冲击，引发密封面过早损坏、操作力矩异常增大的问题。在实际选型匹配过程中，该结构的截止阀可适配不同压力等级的蒸汽管路，通过更换密封面材质、阀体材质即可覆盖从低压饱和蒸汽到高压过热蒸汽的不同工况需求，手轮操作的结构无需额外配置气动、电动执行机构，成本更低、可靠性更高，适合无自动化控制需求、需要人工现场操作的管路节点使用。

在结构细节处理上，阀瓣与阀杆的连接采用活动铰接结构，可在阀瓣关闭过程中自动调整贴合角度，补偿阀杆加工、安装过程中产生的微小同轴度误差，保证密封面能够完全贴合，避免因偏磨导致的密封失效；阀杆梯形螺纹的螺距经过匹配设计，既保证了足够的传动强度，也控制了手轮旋转圈数在合理范围内，避免启闭行程过长影响操作效率。阀体外部的轮廓过渡均采用圆角处理，避免铸造过程中出现应力集中问题，提升铸件的成品率与整体结构强度，同时减少运输、安装过程中尖锐棱角造成的磕碰损伤。
